实验3：双控开关

实验目的

让两个拨动开关能够同时控制一盏灯。例如，在卧室中可以通过门口或床头的开关来开关卧室的灯，这样开关灯时就不用跑来跑去了。即实现一个双控开关。

实验原理

利用基本的异或门原理实现一个双控开关，使得当一个开关亮时灯亮，两个开关都亮时灯灭。

实验过程（步骤）

1.根据实验原理写出真值表

其真值表如下：

2利用真值表写出其函数表达式：F=A⊕B=AˉB+ABˉ

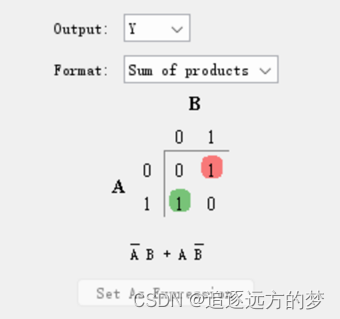

3利用卡诺图化简表达式：

4.电路实现如下：

5.该电路封装为一个子电路原件形式

测试结果

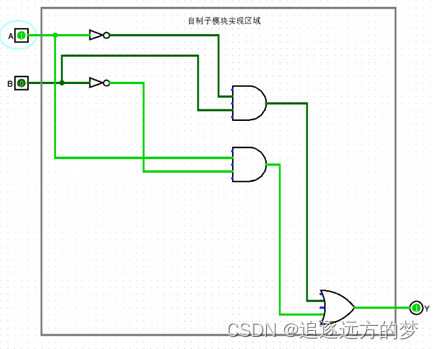

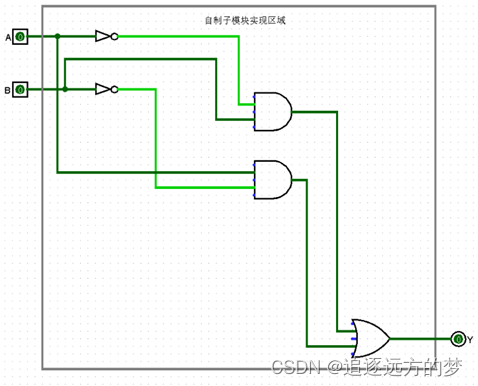

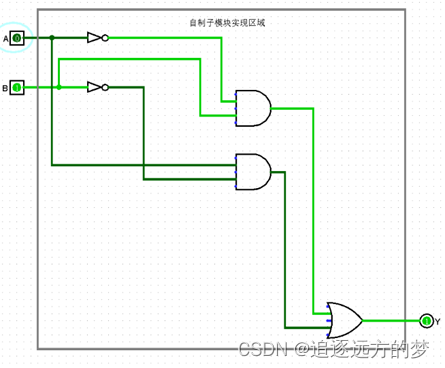

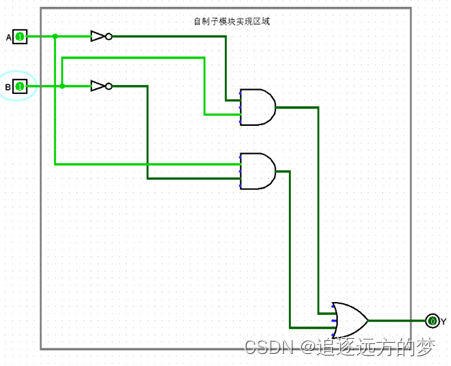

分别对四种可能的情况进行测试，发现测试结果与实验预期相符。

实验结果正确。

总结与思考

在刚开始进行实验的时候，我没有完全搞清楚双控开关的逻辑，后来通过查资料和自己的理解大概了解了它的原理：

1刚开始是两个开关都是关着的，

2当人进门时，打开门边的开关，灯变亮；

3当人睡觉时，打开床边的开关，灯灭；

4早上起来后，关闭床边的开关，灯亮；

5出门时，关闭门边的开关，灯灭。

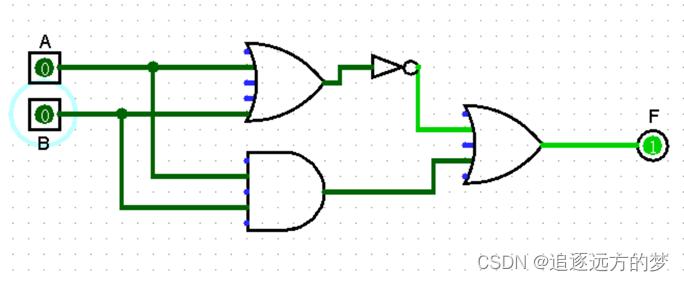

其实我感觉利用同或也可以实现双控开关的功能。F =AB+AˉBˉ

上面是电路图，经检测，实现合理。

通过实验，最终我成功地实现了一个双控开关的实验，掌握了双控开关的原理和使用方法，并成功地实现了两个不同电路的开关功能。在实际应用中，双控开关可以用于控制多个不同的电路，提高电路的灵活性和可靠性。同时，需要注意电路的正确连接，确保电路正常工作。
