实验5：多数表决器

实验目的

实现一个能够对三个输入信号进行多数表决的电路，并测试其正确性和稳定性。

实验原理

只有当输入信号中至少有两个信号为高电平时，输出门才会输出高电平信号。这就实现了一个简单的三输入多数表决器。

实验过程（步骤）

1. 首先，使用三个输入门将三个输入信号连接起来。可以使用AND门。

2.将输出连接到一个输出门上，例如OR门。

下面是基本实现：

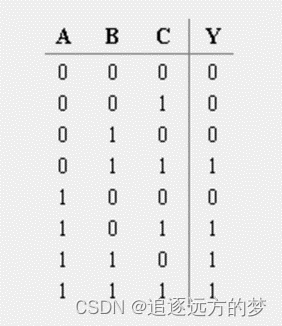

         1.画出真值表：

1.



         2.根据真值表写出逻辑表达式：

1.

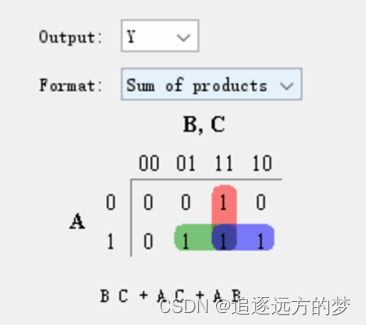

         3.利用卡诺图化简：

1.

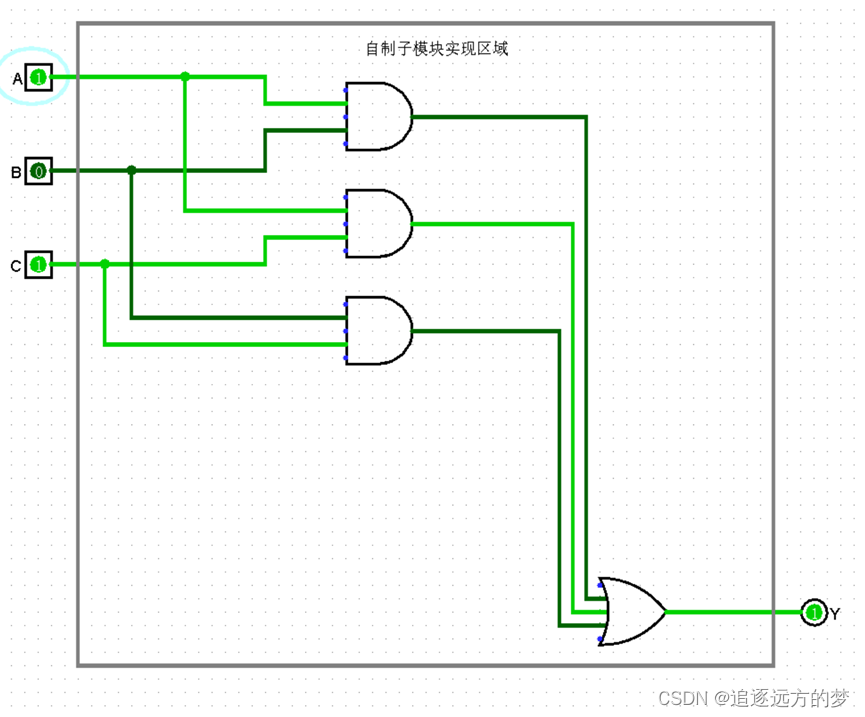

          4.电路实现：

1.



          5.封装成子电路形式：

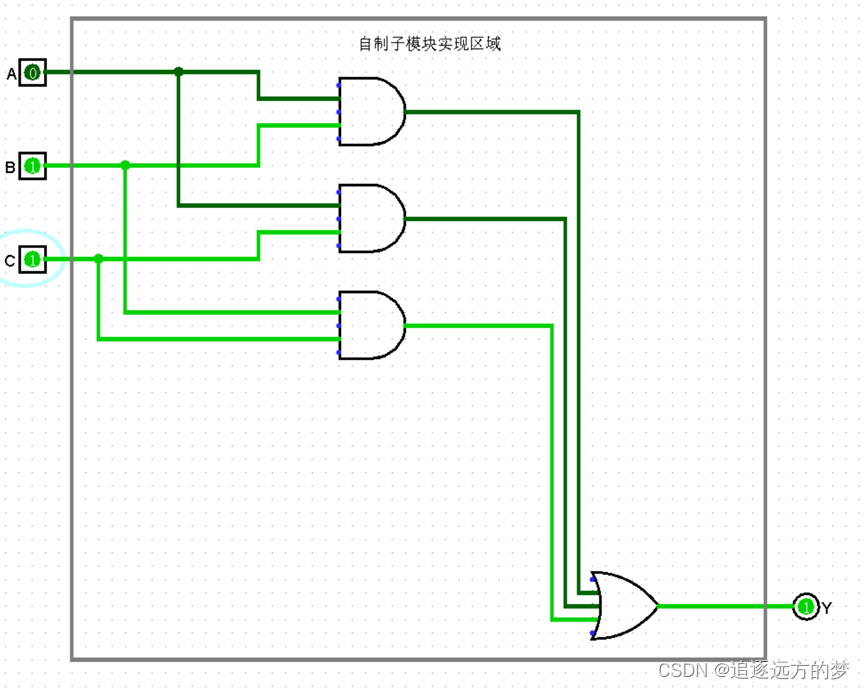

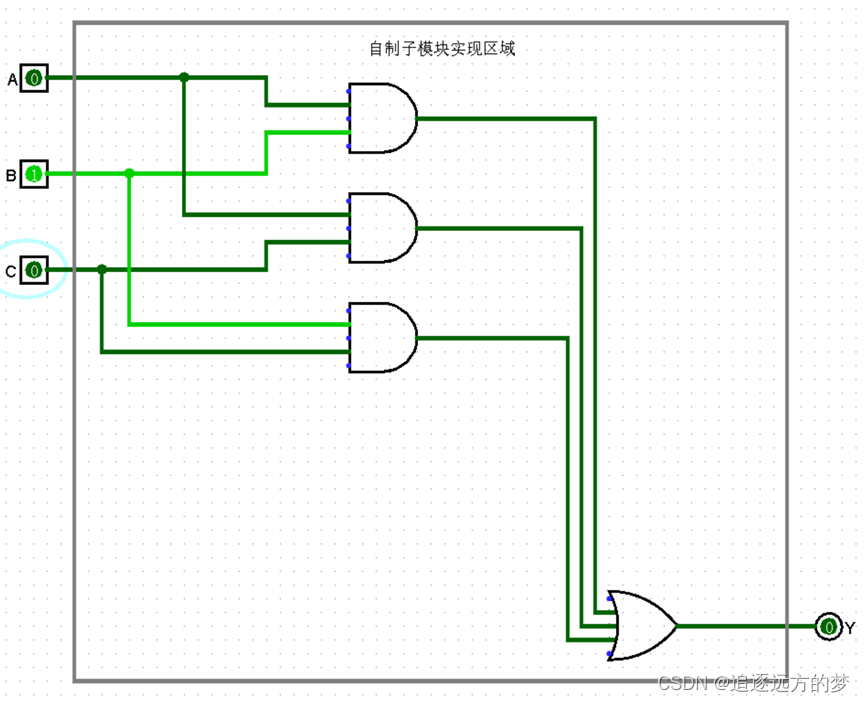

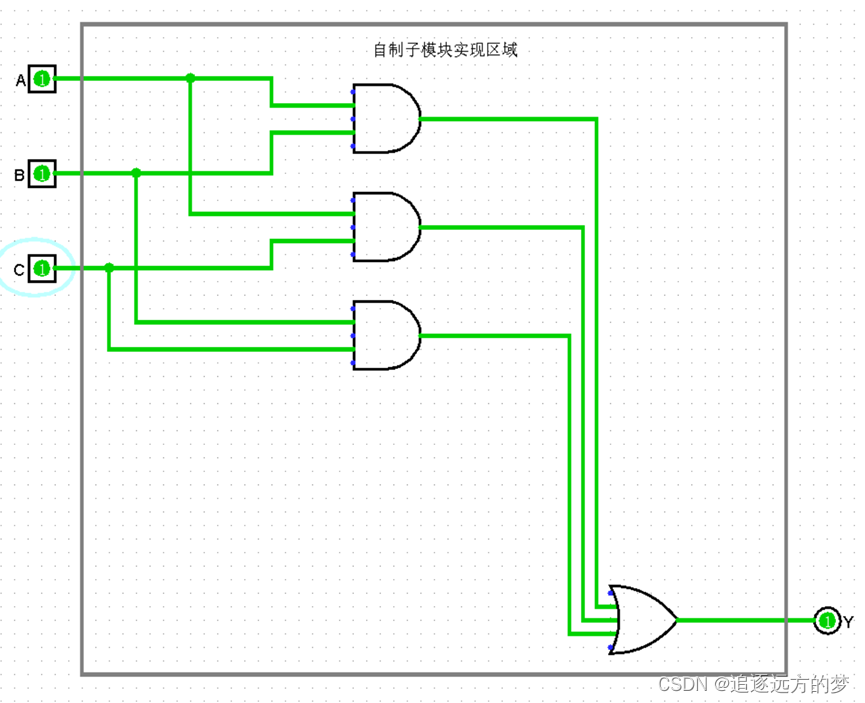

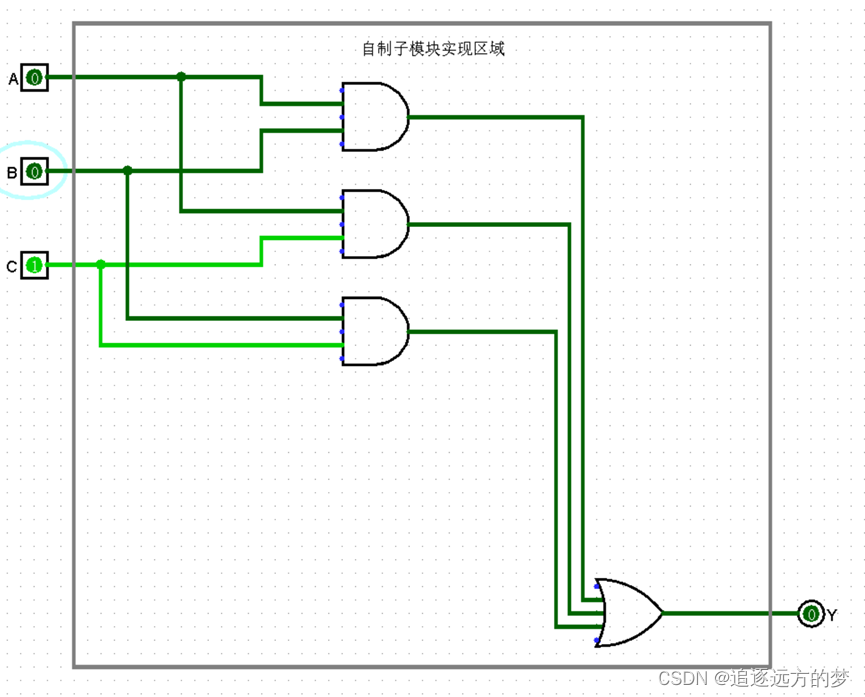

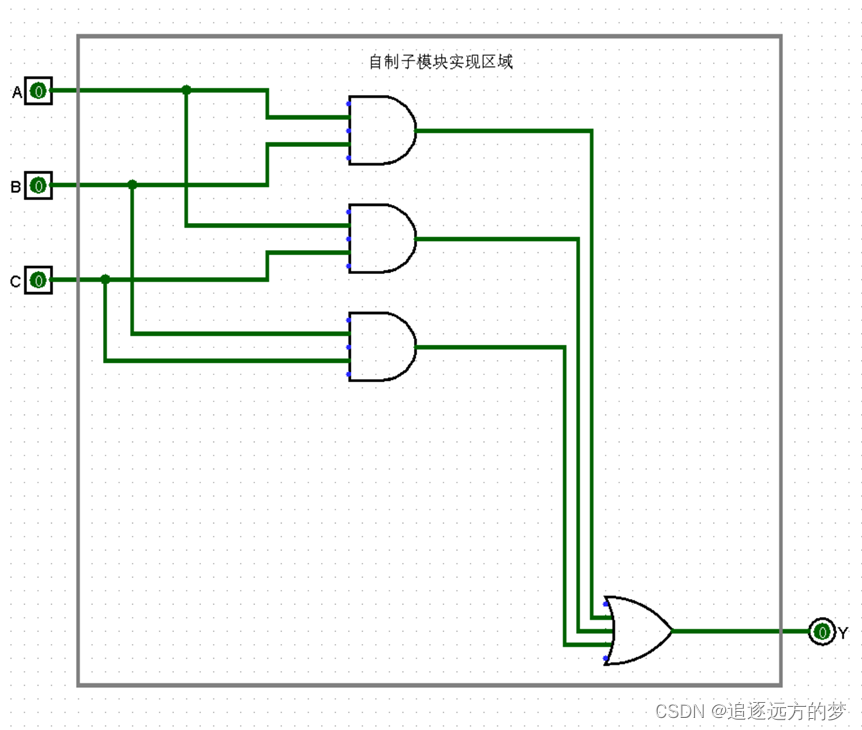

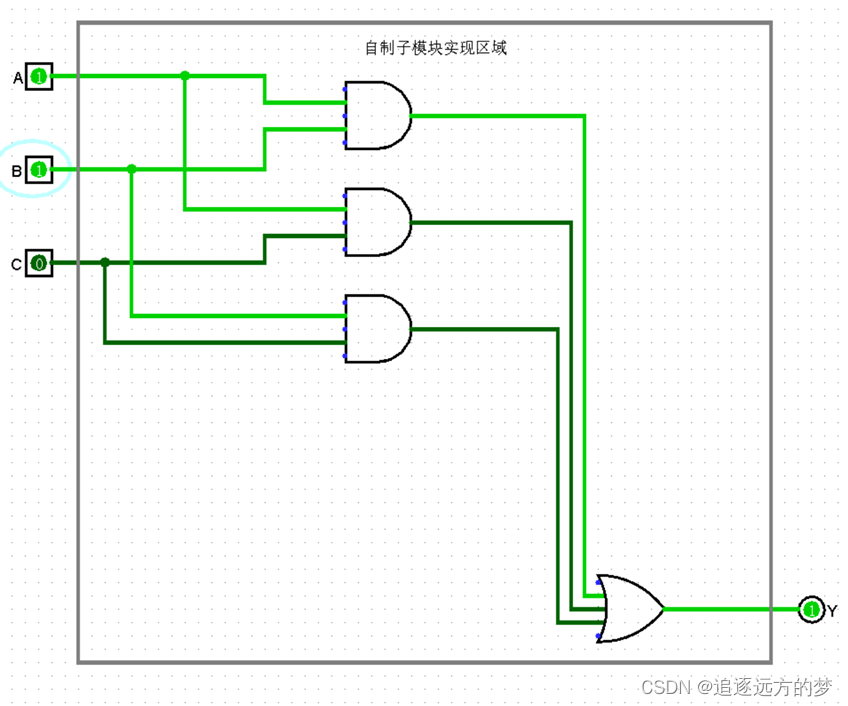

测试结果

  在实验中，我们分别将三个开关打开或关闭，观察LED灯的亮灭情况。根据实验结果，我们可以得出以下结论：

1当三个开关中有两个及以上的开关打开时，LED灯会亮起，表明多数表决器判断为“真”。

2当三个开关中只有一个开关打开时，LED灯不会亮起，表明多数表决器判断为“假”。

3当三个开关都关闭时，LED灯也不会亮起，表明多数表决器无法进行判断。

对可能的8种情况进行分析，发现可以实现三数表决器的功能，实验进行正确。

总结与思考

通过实验，我们成功地实现了一个能够对三个输入信号进行多数表决的电路，并验证了其正确性和稳定性。在实际应用中，多数表决器可以用于判断输入信号的可靠性和准确性，提高电路的稳定性和可靠性。

实验要求

1. 根据每次实验内容的要求，写出实验操作的主要步骤，包括：电路原理图、输入输出对应表、仿真检测图、错误现象及原因分析、实验总结和思考，以Word或PDF格式提交。
2. 将实验报告和电路图.circ文件打包上传到教学立方网站。
