数电实验利用74系列芯片搭建四舍五入和三人表决电路

于 2024-04-07 18:52:42 发布
阅读量995 收藏 12
点赞数 7
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_73538444/article/details/137456231
版权

一、芯片介绍

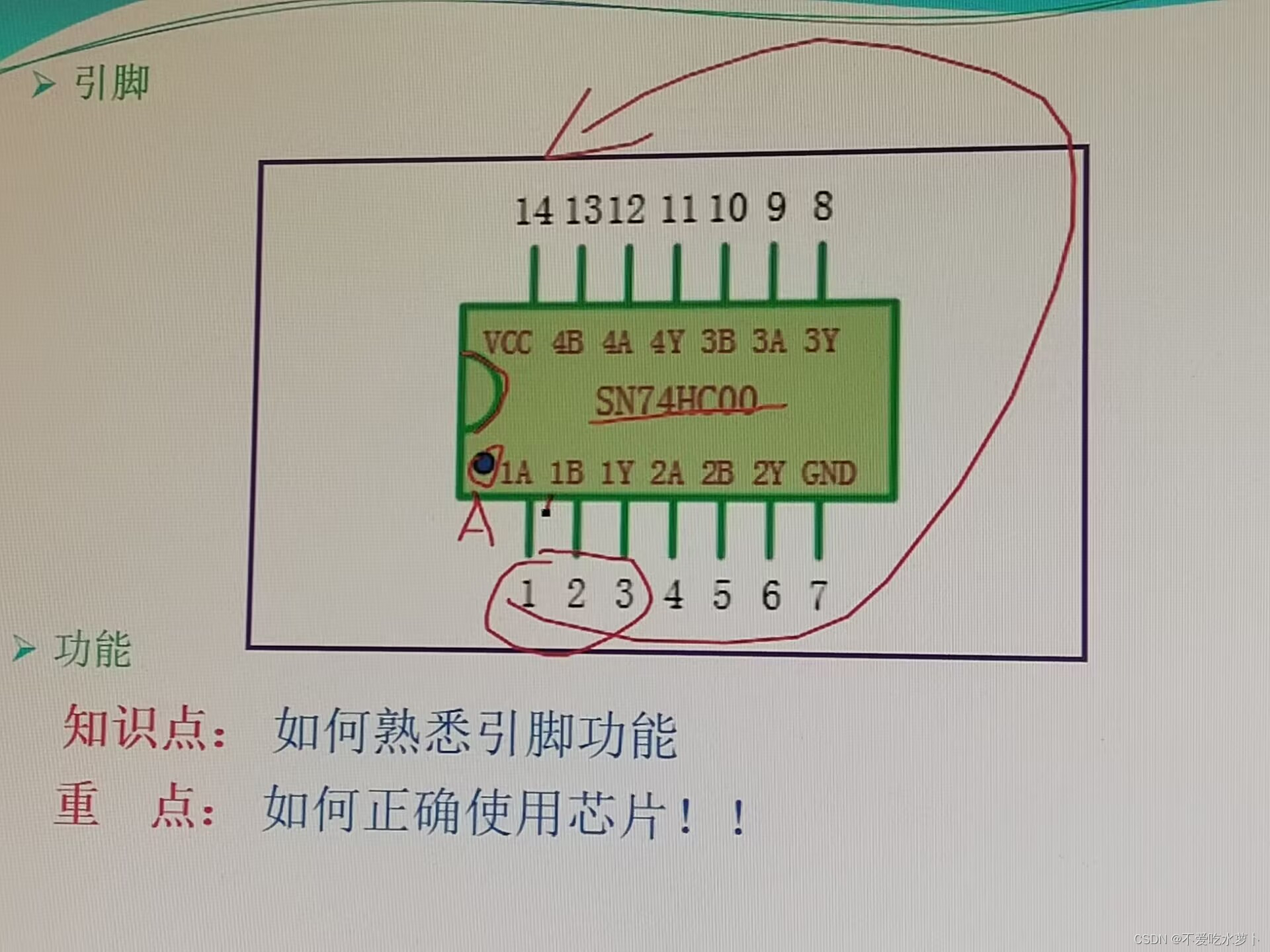

 SN74HC00

SN：德州仪器

74:民用

HC：高速 CMOS

正确摆放芯片后，引脚顺序逆时针增加，注意 GND 和 VCC 的方向

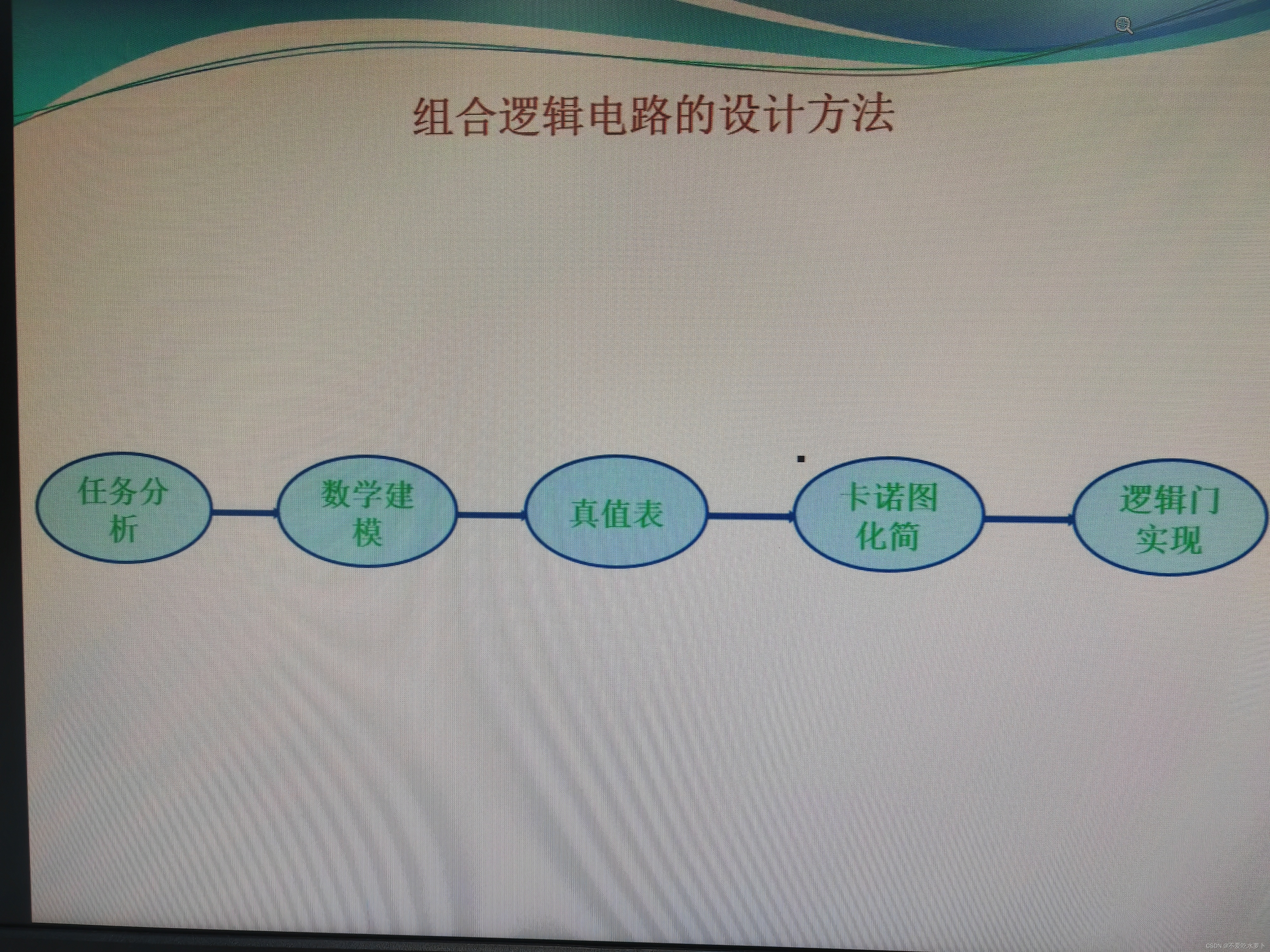

二、组合逻辑电路的设计方法

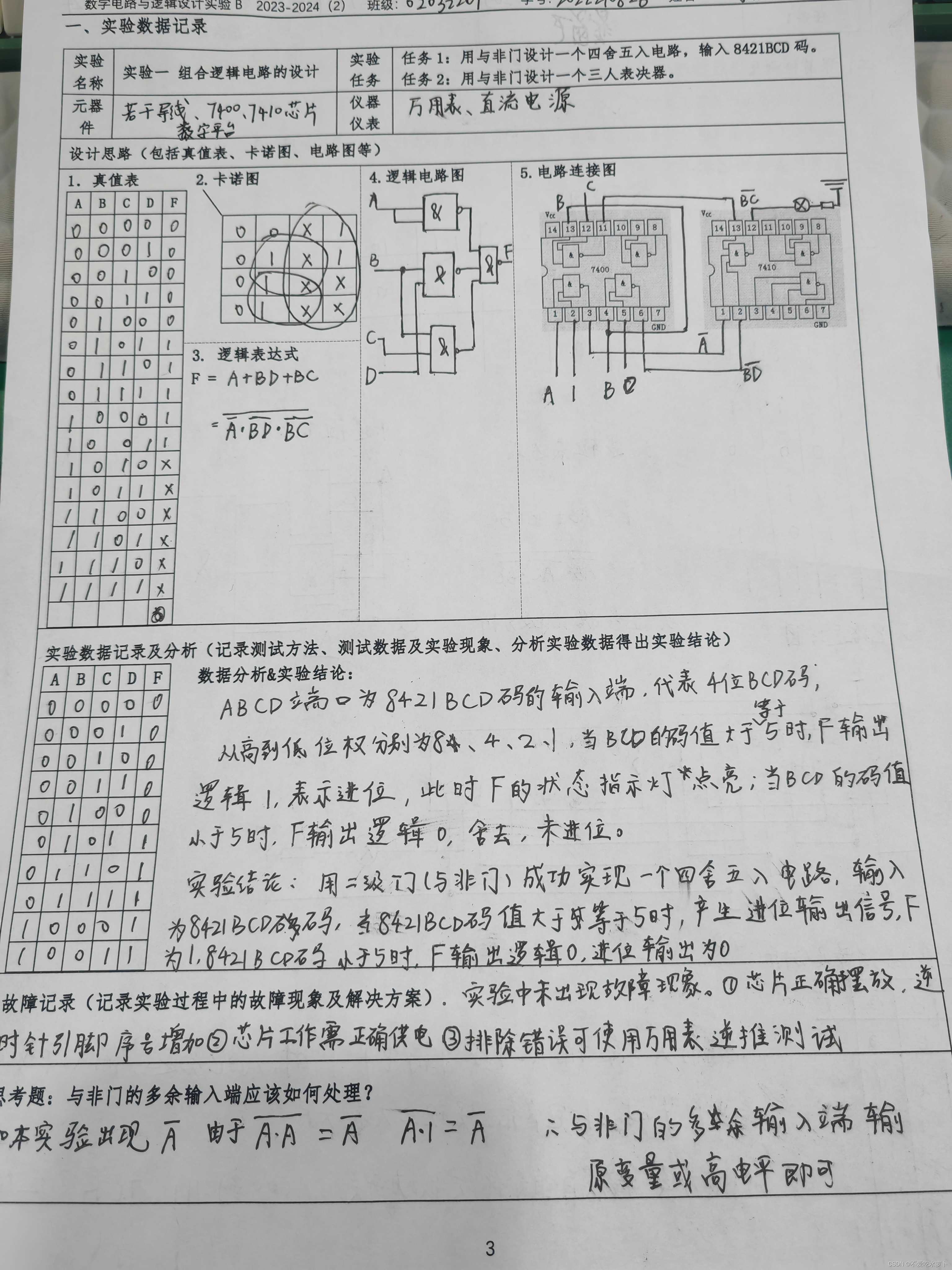

 三、四舍五入电路设计

10 位：用四位二进制数表示 0-9，我们选用 8421BCD 码

输入：4   输出：1

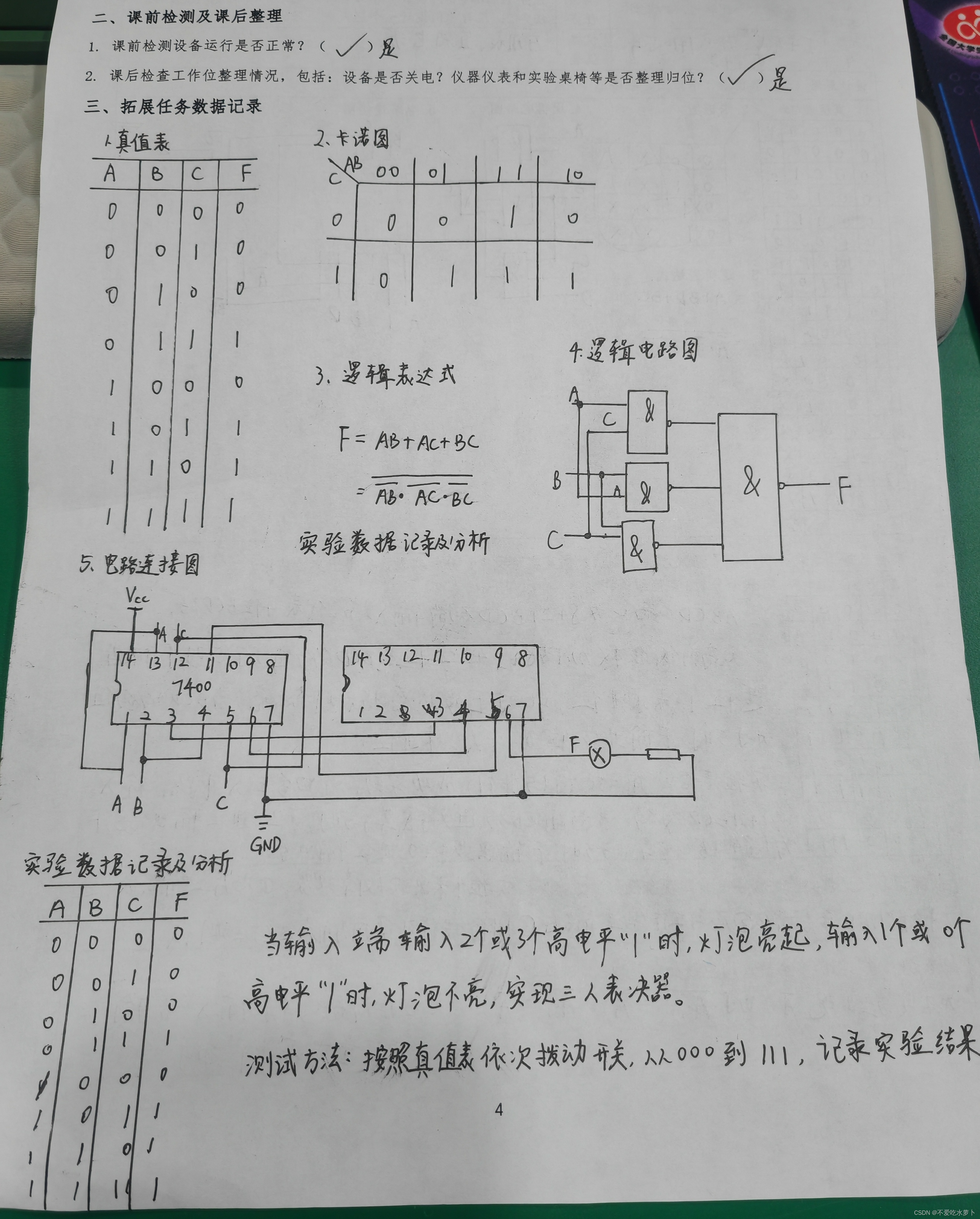

四、三人表决电路

五、故障排查

逆推法：通过测量芯片的输入输出引脚进行排查

常见出错原因:1.仪器原因 2.线的位置接错了 3.面包板有问题（这个原因不是不可能出现，反正我遇到了）4.芯片坏了（由于芯片是多届学生用过，用坏也有可能）
