Simulink 如何查看模型参数

已于 2024-07-13 16:20:30 修改
阅读量177 收藏
点赞数 2
文章标签： matlab
于 2024-07-03 23:54:05 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_73891203/article/details/140165094
版权

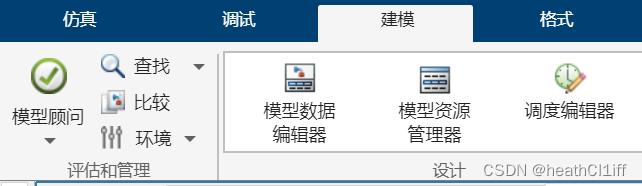

1，点击 建模-模型资源管理器

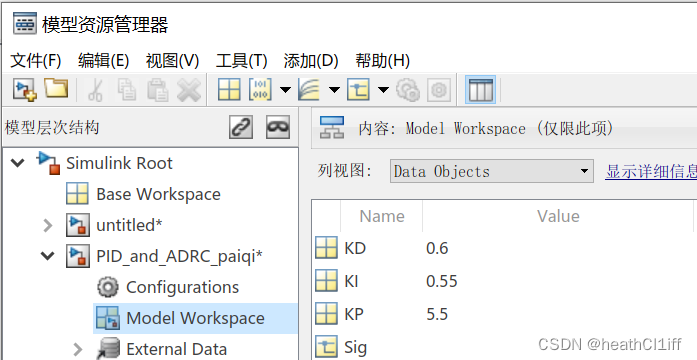

2，点击 xxx Workspace,即可查看该模型的workspace

3，base workspace和model workspace 他们分别是什么意思？

base workspace是simulink的全局变量空间，从命令行敲进去或者全局情形下导入的就是在这里

model workspace是写在模型里面的模型变量空间
