UML-冰球比赛对象图

题目：

一支冰球队由一名中锋、一名守门员、两名边锋以及两名后卫组成。每个队员都手持一个曲棍，用来在冰上运球，目标是用曲棍将球射入对方的球门。冰球比赛通常在一个室内的冰球场上进行。场地长200英尺、宽最大为100英尺。中锋的任务是将冰球传递给边锋，边锋的射门技术通常比前锋更好。后卫力图阻止对方到达本方的射门位置和射门。守门员是最后一道防线，阻挡对方的射门。每当他成功的阻挡出对方的射门，他就进行了一次“救球”。每射进球门一次得一分。一场冰球比赛要进行60分钟，这60分钟被分3次20分钟的比赛。

使用上述信息绘制一幅对象图。如果你知道的关于冰球比赛的知识比上面描述的更多，那么在你的类图中增加你所知道的信息。

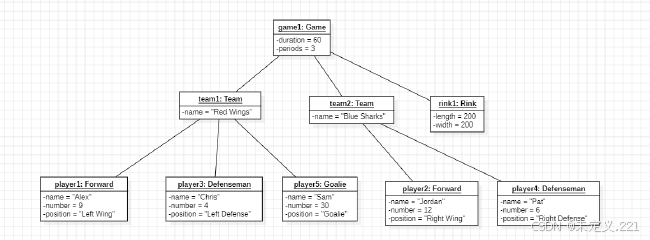

分析：

1. Game 对象

• 属性：

  • duration：比赛的持续时间，值为60分钟。

  • periods：比赛的节数，值为3节。

2. Team 对象

• team1（Red Wings）：

  • 属性：

    • name：队伍名称为“Red Wings”。

  • 关联：

    • 包含三名球员：Forward（Alex），Defenseman（Chris）和Goalie（Sam）。

• team2（Blue Sharks）：

  • 属性：

    • name：队伍名称为“Blue Sharks”。

  • 关联：

    • 包含三名球员：Forward（Jordan），Defenseman（Pat）。

3. Player 对象

• player1（Forward - Alex）：

  • 属性：

    • name：球员名称为“Alex”。

    • number：球衣号码为9。

    • position：位置为“Left Wing”。

• player2（Forward - Jordan）：

  • 属性：

    • name：球员名称为“Jordan”。

    • number：球衣号码为12。

    • position：位置为“Right Wing”。

• player3（Defenseman - Chris）：

  • 属性：

    • name：球员名称为“Chris”。

    • number：球衣号码为4。

    • position：位置为“Left Defense”。

• player4（Defenseman - Pat）：

  • 属性：

    • name：球员名称为“Pat”。

    • number：球衣号码为6。

    • position：位置为“Right Defense”。

• player5（Goalie - Sam）：

  • 属性：

    • name：球员名称为“Sam”。

    • number：球衣号码为30。

    • position：位置为“Goalie”。

4. Rink 对象

• 属性：

  • length：冰球场地的长度为200单位。

  • width：冰球场地的宽度为200单位。

总结

• 对象关系：

  • game1 对象与两个 Team 对象（team1 和 team2）相关联。

  • 每个 Team 对象包含若干 Player 对象。

  • game1 对象还与 rink1 对象相关联，描述了比赛场地的尺寸。

冰球比赛类图请参考：UML-冰球比赛类图-CSDN博客
