手机电话接听状态图详解：从理论到PlantUML实践

       题目：当手机开机时，它处于空闲状态，当用户使用电话呼叫某人时，手机进入拨号状态。 如果呼叫成功，即电话接通，手机就处于通话状态； 如果呼叫不成功，例如对方线路有问 题或关机，则拒绝接听。这时手机停止呼叫，重新进入空闲状态，手机在空闲状态下被呼叫， 手机进入响铃状态（ringing）； 如果用户接听电话（pick），手机处于通话状态； 如果用户 未做出任何反应，可能他没有听见铃声，手机一直处于响铃状态； 如果用户拒绝来电，手 机回到空闲状态。请按以上描述绘制出使用手机的状态机图。

一、状态图概述

状态图（State Diagram）是UML行为图中的一种重要图表，用于描述对象在其生命周期内所经历的状态序列、状态转换以及触发这些转换的事件。它特别适合描述具有明确状态划分且状态转换复杂的系统。

在手机电话接听的场景中，状态图可以清晰地展示以下内容：

• 核心状态：空闲、拨号、响铃、通话等

• 状态转换：由用户操作或系统事件触发的状态变化

• 异常处理：呼叫失败、拒绝接听等分支流程

状态图与顺序图、通信图的主要区别在于它关注的是单个对象（此处是手机）在不同条件下的状态变化，而非多个对象间的交互。

二、状态图绘画分析

根据题目描述，我们可以识别出手机电话系统的7个主要状态和相应的转换规则：

2.1 主要状态

1. 空闲状态(Idle)：手机待机，等待用户操作或来电

2. 拨号状态(Dialing)：用户拨打电话后的等待状态

3. 响铃状态(Ringing)：接收到来电时的状态

4. 通话状态(Active)：通话建立后的状态

5. 呼叫失败(Failed)：拨号不成功的状态

6. 拒绝接听(Rejected)：主动拒绝来电的状态

7. 通话结束(Ended)：通话终止后的状态

2.2 状态转换规则

1. 主叫流程：

   • 空闲 → (用户拨号) → 拨号

   • 拨号 → (呼叫成功) → 通话

   • 拨号 → (呼叫失败) → 空闲

2. 被叫流程：

   • 空闲 → (收到来电) → 响铃

   • 响铃 → (用户接听) → 通话

   • 响铃 → (用户拒绝) → 空闲

   • 响铃 → (无响应) → 保持响铃

3. 通用流程：

   • 通话 → (挂机) → 空闲

2.3 异常处理

• 呼叫失败后的自动恢复（返回空闲状态）

• 无响应时的状态保持（持续响铃）

• 用户主动拒绝的流程处理

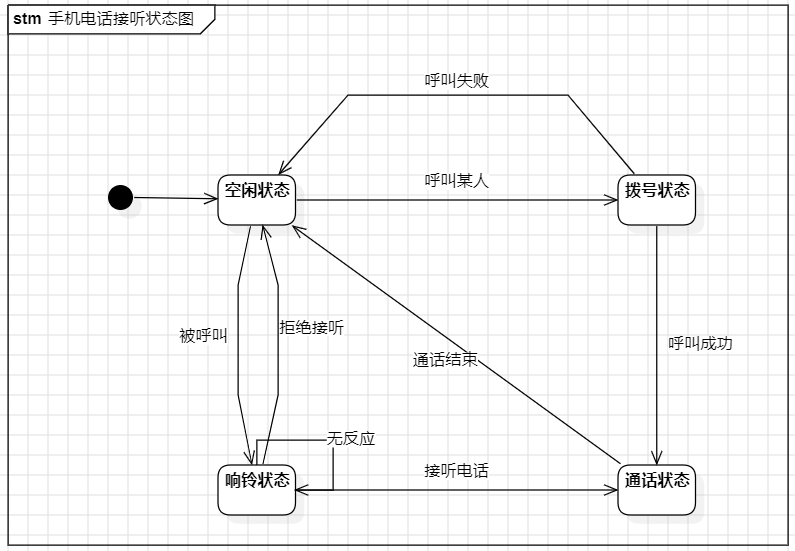

三、状态图绘画与PlantUML代码实现

以下是使用PlantUML绘制手机状态图的完整代码：

@startuml 手机电话接听状态图

title 手机电话接听状态图

state "空闲状态" as idle
state "拨号状态" as dialing
state "响铃状态" as ringing
state "通话状态" as active
state "呼叫失败" as failed
state "拒绝接听" as rejected
state "通话结束" as ended

[*] --> idle

idle --> dialing : 用户拨号
dialing --> active : 呼叫成功
dialing --> idle : 呼叫失败

idle --> ringing : 收到来电
ringing --> active : 用户接听
ringing --> idle : 用户拒绝
ringing --> ringing : 无响应

active --> idle : 挂机

note right of dialing : 呼叫失败包括:\n对方关机/线路忙等
note left of ringing : 无响应超时后\n可自动挂断

@enduml

代码优化说明：

1. 状态命名：使用简洁明确的状态名称，避免歧义

2. 转换标签：采用"事件/动作"的格式，如"用户拨号"

3. 注释添加：使用note补充重要业务规则

4. 布局优化：主流程从左到右，异常处理分支在两侧

5. 状态分组：虽然没有显式分组，但通过布局体现逻辑关联

4. 状态图的关键点

通过这个手机状态图案例，我们可以总结出以下关键设计原则：

1. 状态完整性：

   • 覆盖了所有可能的电话接听场景

   • 每个状态都有明确的进入和退出路径

   • 没有"黑洞"状态（无法退出的状态）

2. 转换明确性：

   • 每个转换都有明确的触发事件

   • 重要转换条件清晰标注

   • 避免了模糊的状态转换

3. 异常处理：

   • 考虑了呼叫失败、拒绝接听等异常流程

   • 无响应情况有明确处理方式

   • 所有异常最终都能回到稳定状态

4. 业务规则体现：

   • 通过注释补充重要业务约束

   • 状态名称反映业务术语

   • 转换条件使用业务语言而非技术术语

5. 可扩展性：

   • 容易添加新状态（如"呼叫保持"）

   • 支持增加新的转换条件

   • 便于细化子状态（如通话中的各种子状态）

6. 技术实现指导：

   • 直接对应状态模式(State Pattern)的实现

   • 为编写状态机代码提供清晰蓝图

   • 帮助识别可能的边缘情况

5. 总结

手机电话接听状态图通过UML的标准化表达方式，清晰地呈现了一个典型状态机的设计。相比之前的顺序图和通信图案例，状态图更专注于单个对象在不同条件下的状态演变。

绘制优质状态图的建议：

1. 明确初始和终止状态：使用[*]表示起点，如有终止状态也应明确

2. 避免交叉线：合理布局减少连线交叉

3. 适度使用组合状态：复杂场景可使用嵌套子状态

4. 保持一致性：命名风格、箭头样式等保持一致

5. 添加必要注释：解释非直观的业务规则

6. 分层展示：复杂系统可分多张图展示不同层次
