3D-SPS论文阅读

VG：输入点云（包含3D坐标、RGB、法向量等信息）通过W个label得到的文本描述D，基于与物体相关的语言描述来完成目标的定位。

习惯上先看abstract和conclusion还有图表，看下来主要针对于两个模块：

首先先提取它的点云特征（用backbone得到点云种子）-->DKS粗略找到描述的物体的点 -->

TPM精细选择目标keypoint -->  选取置信度最高的keypoint来回归检测框。

在进入该篇论文解读之前，作者先引出现阶段研究很多基于two stage[更多集中工作于二阶段]：

1.detection：传统的3D目标检测器去生成一堆的proposal。

2.matching：将描述的物体与proposal相匹配。

一、motivation

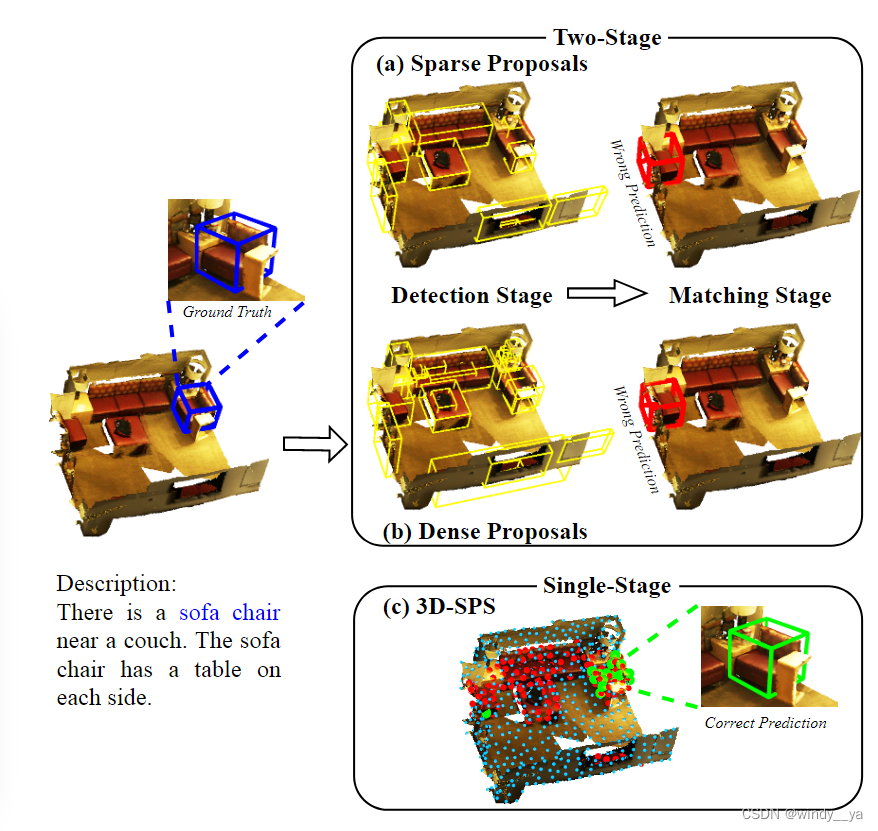

1.twosatge在选择proposal上不好，如图所示，(a)sparse容易漏检，(b)dense会造成proposal太多太复杂而难以区分优化。(其实这个说法在二维的目标检测中也很常见)

2.two stage的一阶段常使用的FPS的采样是和语言无关的，而是覆盖整个场景中较多的物体，从而目标采样点所占比例也相对较小了，不利于预测。但VG本身只是关注于想要的目标，两个任务是分离的所以不明智。

总的来说就是以往用的two stage是先检测后匹配，而在匹配阶段中没有利用语言上下文来专注特定关键点--> 单阶段并且用文本来指导筛选关键点

二、innovation：

single stage 3D VG：弥补检测和匹配的gap，简单来说就是把问题变成找到关键点，根据置信度直接回归得到预测框的单阶段问题，任务中心在于关键点的选择。

1.DKS：基于文本对关键点进行粗略采样

2.TPM：精细挖掘跨模态信息，找到检测目标

【跟人识别物体一样，根据文本粗略的选择一些候选集，然后再精细判断所需目标对象】

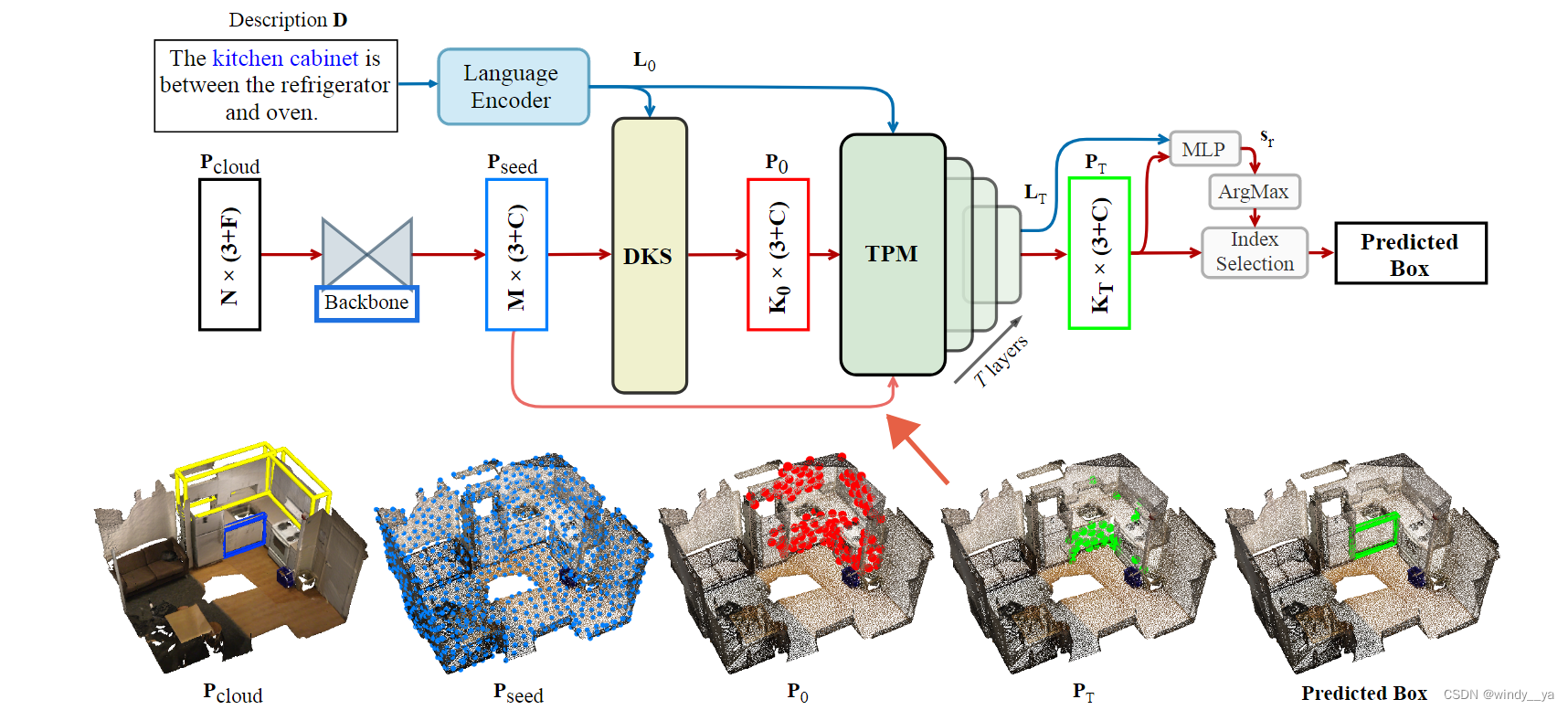

三、architecture

（1）backbone抽出点云特征得到Pseed； 上面用language encoder得到文本描述的的特征L0

（2）Pseed和L0输入DKS中得到跟描述有关的所有关键点P0

（3）文本特征L0和关键点P0输入TPM(多层跨模态的transformer)中？？

（4）得到Pt和Lt后放入MLP中算置信度S

（5）最后根据置信度再对应关键点进行回归得到目标物体的预测框。

---

接下来详细介绍一下DKS、TPM

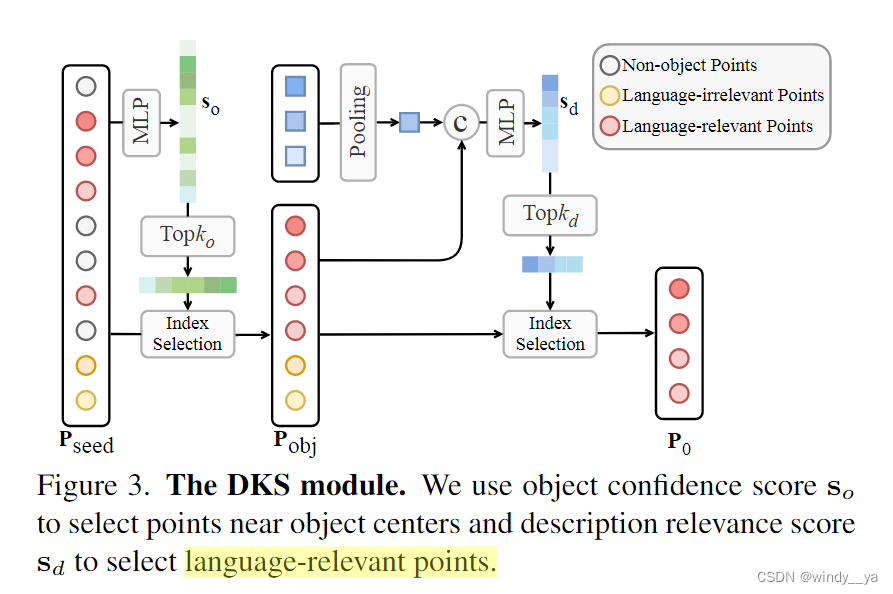

1.DKS(Description-aware Keypoint Sampling)：

innovation：就是前面提到的二阶段中的检测是检测全局物体，因此两阶段任务其实是分离的。作者提出直接利用词特征粗略筛选文本相关的关键点。

（1）将seed输入MLP得到S0来筛选topK0个有物体的关键点Pobj，可以看到图去掉了灰色的no-object的点。

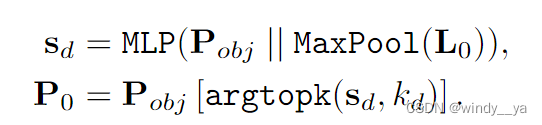

（2）[蓝色部分]word feature经过Maxpooling后进入MLP得到置信度Sd，筛选TopK个得到下标，通过下标在Pobj去选取，可以看到删去了橘色的表示与词无关的点，只得到和词特征相关的关键点。

经过以上两步后得到的P0的信息就不仅仅是目标对象，还包含与目标对象有关的信息（可以用来指导选出最终的target）。

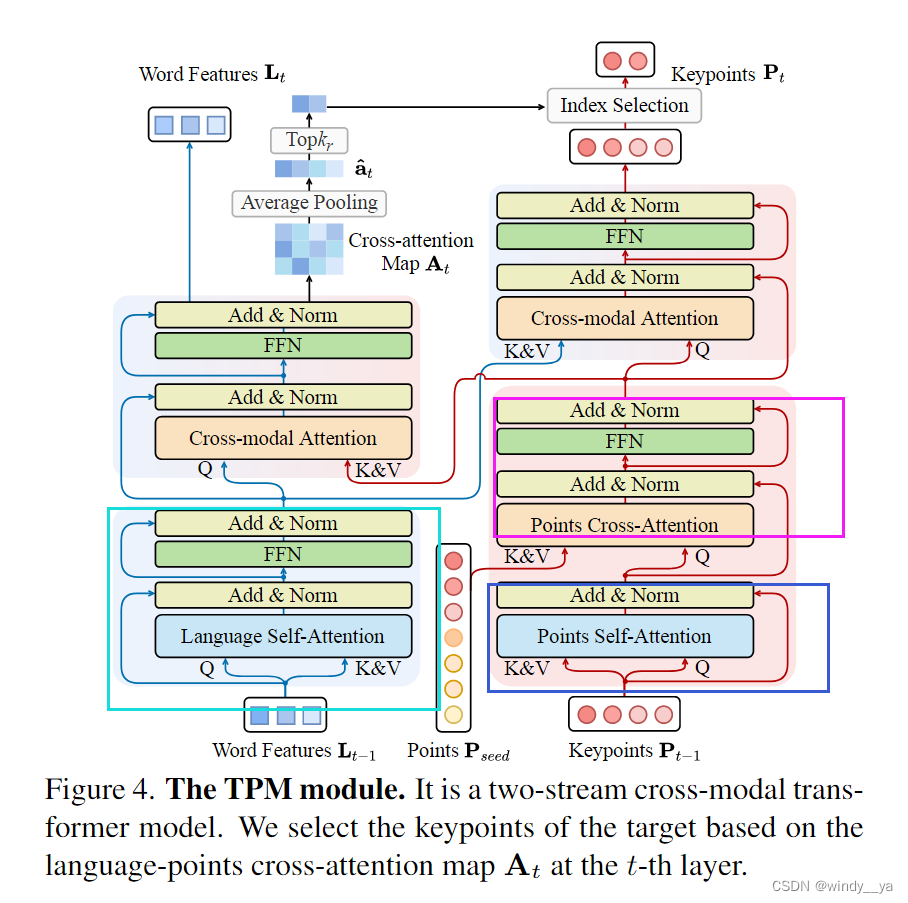

2.TPM（Target-oriented Progressive Mining）

逐层丢掉和目标无关的关键点

1.

（1）keypoint自注意力[深蓝色框]，可以改善point的feature并且利用其空间特征。

（2）keypoint的cross-attention[紫红色框]，这一步还蛮巧妙的，将之前与文本无关的点也放进来作为K/V(就是在DKS之前的Pseed)，这样就有了全局特征【如果只有与文本有关的关键点，那么"in the center/corner of room"这种方位信息很难定位，因为没有全局特征】

2.language的self-attention[浅蓝色框]，结合上下文信息。

3.language和keypoint跨模态的cross-attention：language分支帮助keypoint找到target；keyponit分支帮助language更好的去理解融合场景信息。

4.交叉注意力图：表示关键点对目标a的重要性，做平均池化？后选择topk个关键点

四、LOSS

1.LVG：最主要的损失，训练阶段用target来监督Pt中的Sr，推理阶段用Pt中SR最高的来回归检测框，置为1

2.LDKS：

3.Det：算是辅助损失，由cls、obj、center、box的损失构成（就是目标检测用到的常规损失），当然这里训练时时TMP的multi，推理时是Sr中的top。

4.Llang：也是辅助损失，每一层TMP得到的language feature中多类别和target做loss。

Global Loss：

L = α1LVG + α2LDKS +α3LDet + α4Llang

五、实验

1、experience

（1）Scanrefer

可以看到不管是在3D还是2D+3Dacc都提点，但是其中TGNN和instanceRefer用的是分割，所以在acc@0.5中instanceRefer更高。

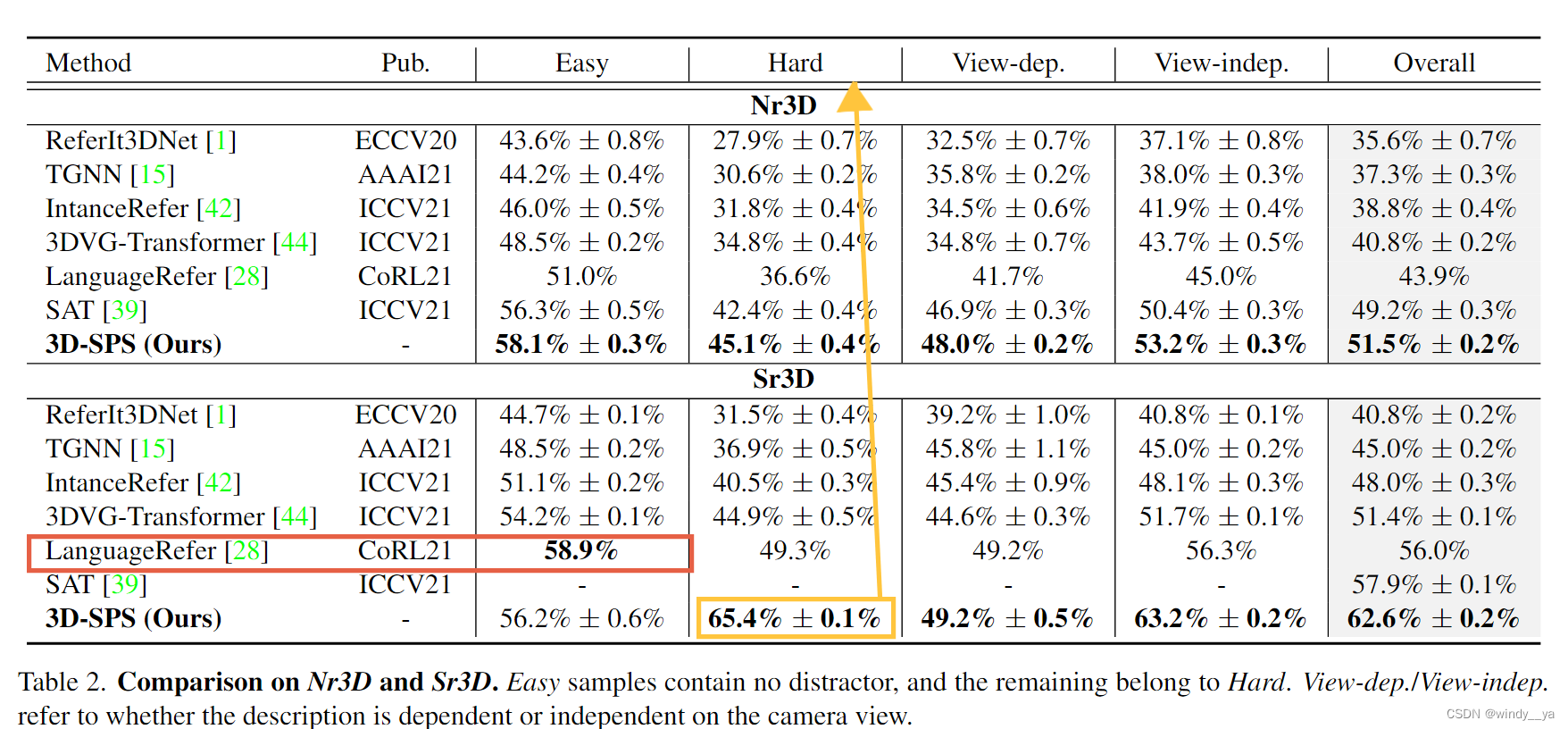

（2）Nur3D& Sur3D

+2.3     +4.7

查一下这个languageRefer

（3）analysis

 另外作者也给了以twostage为baseline的对比，感觉可以用来解释为什么3D-SPS效果更好：如图（a），twosatge随keypoint的增加acc先增加后下降，而3D-SPS随keypoint增加而增加；由（b）也知，是因为3D-SPS的target在采样点中的比例随keypoint增加而增加，有利于更好的检测target，accjiu增加了。

2、Ablation

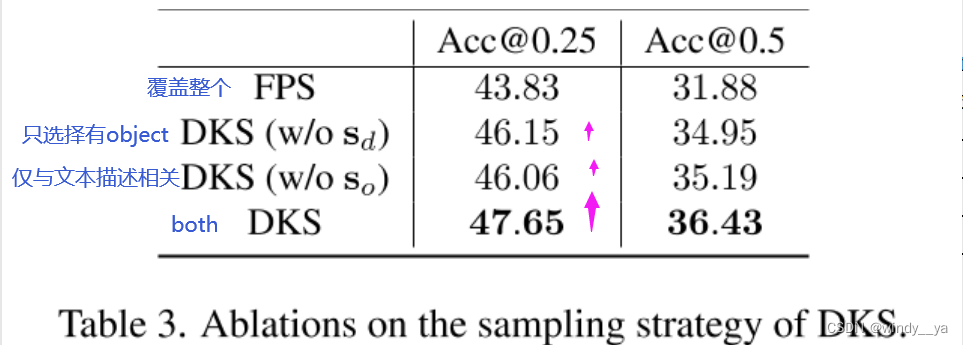

（1）探究DKS采样策略

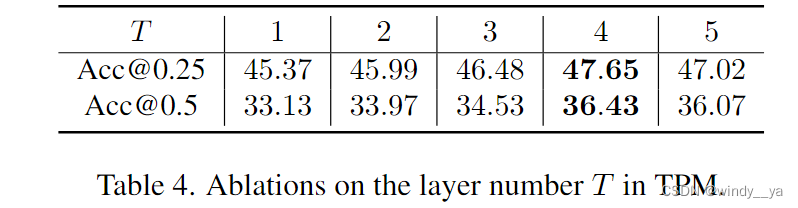

（2）探究TMP的layer

文章中解释K>4可能会丢掉一些target的keypoint，导致漏掉了最好的box？？

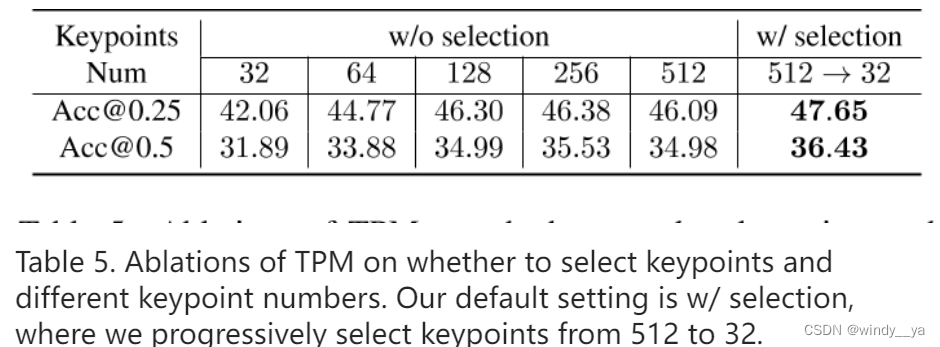

（3）探究TMP渐进关键点的选择

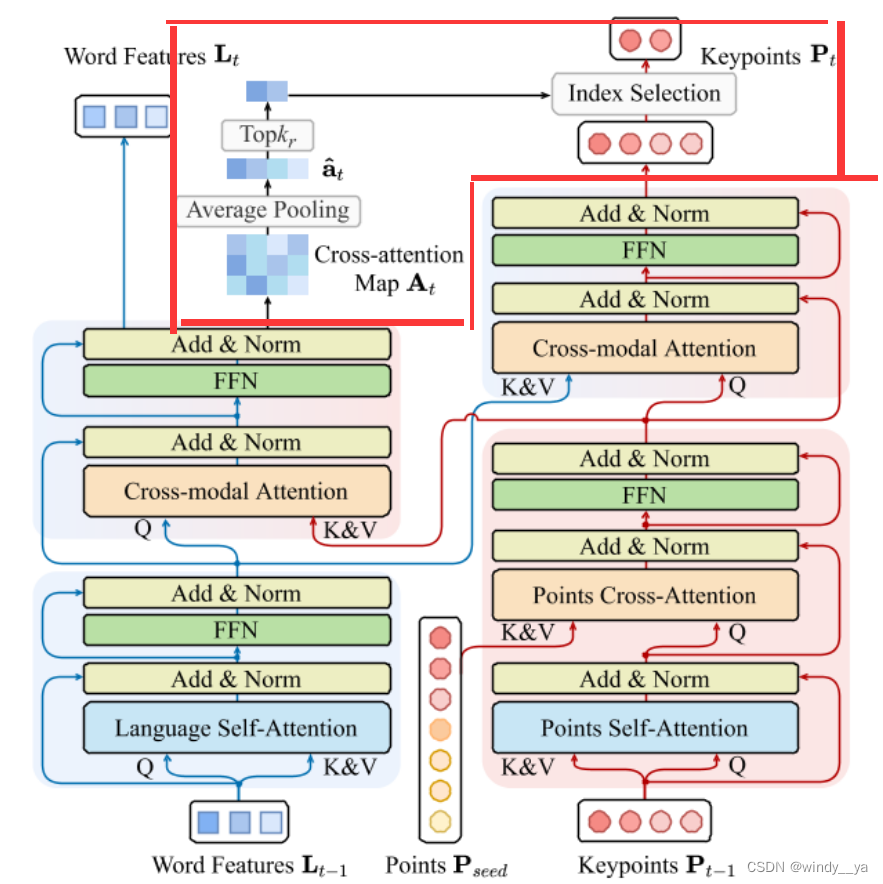

【分析】w/o就是只有跨模态的self/cross attention，没有keypoint的进一步选择（即下面的红框部分），所以keypoint的数量是没有减少的；由table5可以看出，在没有TPM渐进选择下随keypoint增多acc先升高后下降[这个是因为target的点比例降低]；有TMP渐进选择可以让acc升高。



3、可视化效果

（1）3D-SPS先关注文本相关点，后选择target点；而Two-stage采样点覆盖整个场景，检测和匹配分离，导致最后框错目标。

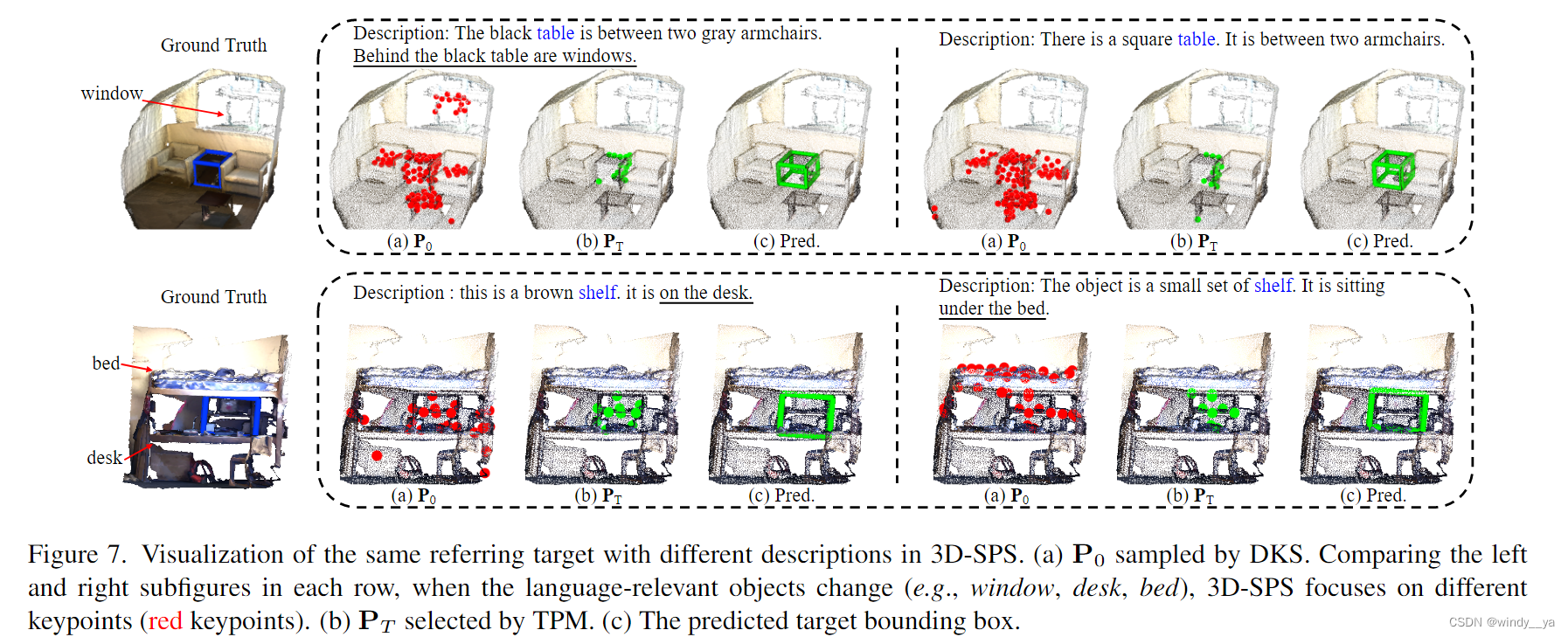

（2）第二个可视化算是对上一个可视化的进一步解释，即3D-SPS在筛选描述相关的keypoint的表现，可以看上面，左边有提到windows于是Po关注在tavble和windows，右边没有提window，就没有关注windows了；下面的shelf也是同理。

---

---

BASIC

一、数据集

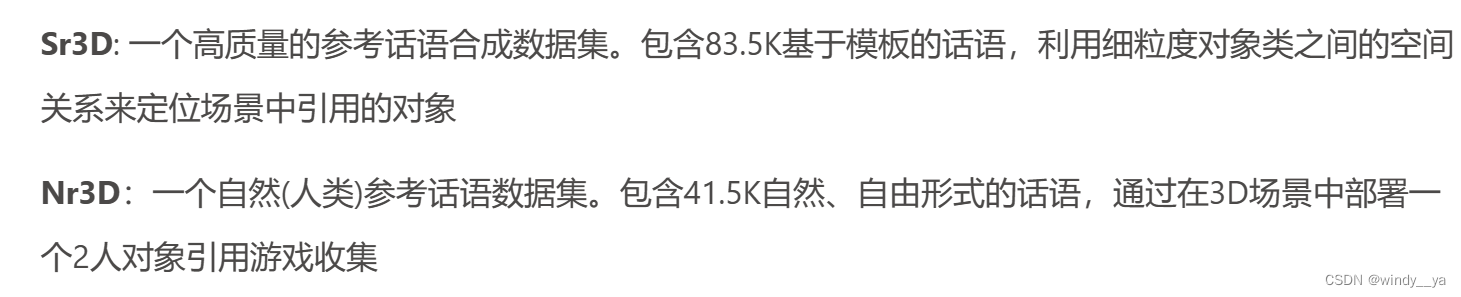

1、Nr3D&Ns3D【基于Scannet，一个真实世界的3D场景数据集，有语义标注】：将语言和几何信息(以3D点云的形式)结合起来，即描述以object的语言文本，在3D场景中识别target。

参考Sr3D & Nr3D

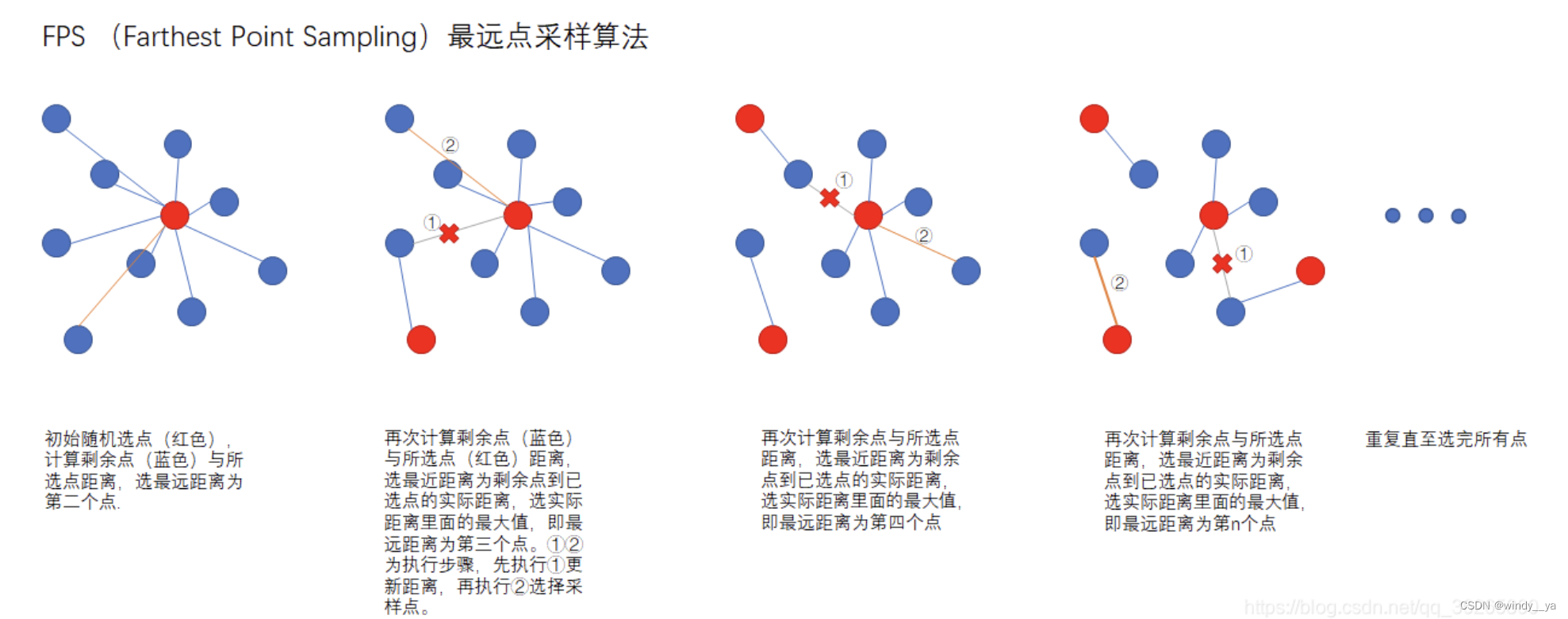

二、FPS最远点采样：

有一篇解释的很好的博客链接，指路：通俗易懂地解释FPS

让采样点尽可能地覆盖整个场景。

通俗来讲就是先随机选一个点P0 --> 算P0和其他点的欧氏距离，选择距离最远的点为P1  --> 分别算剩下的点和P0、P1的距离，选小的值来代表该点到P1、P2的距离 --> 然后选择距离最大的... 重复后两步以此类推，得到的就是较离散、覆盖较全面的点集。
