同步整流与非同步整流的一些理解

最近网上看到一些关于开关管的一些文章，分析的很好，结合自己的一些经验，总结了此文，不对之处，欢迎进行交流。

常用的DCDC拓扑分为同步。



 最开始的DCDC都是异步的，通过只需要控制一个mos开关管就可以了，后来发现二极管在轻载时损耗太大，并且电流朝一个方向流动，二极管会出现断续，这样电路会产生一些噪声，同步整流大大的降低了损耗，同步整流电流可以朝两个方向移动，所有噪声不存在。但是价格也相对昂贵。

上面说的的不直观：数据对比：

肖特基二极管：开关电流为1A时，会产生0.5W左右的损耗；

mos管：完全导通时，Rdson大约在50mΩ，会产生0.05w的损耗，

两者相差一个数量级左右。

当然以上知识理想条件，实际上在使用同步整流时，依然会出现一些问题：

比如两个mos管同时打开，会出现毁灭性的损坏，因此，在同步设计中，出现了一个新的概念

死区时间：mos管在切换的时候，需要时间，电阻通常时变换的，从很大到0，这样必然就有可能出现两个管子同时打开或者同时关闭的的风险。

保险起见，我们就将导通的时间错开，那这样又出现一个两者都关闭的状态，这样的一个时间就是死区时间。

产生了死区时间，就必须产生一个续流的问题，关于这个续流啊，一直都很难理解，简单来说就是给电感提供一个放电的回路。如果没有这个回路，他就没法输出能量，解决续流的方法，有两种，一种时利用mos管的体二极管，一种时外加二极管（因为体二极管得压降比较高），所以这个时候，大家应该能明白，并不是说有二极管就是异步，得看电路得本质结构。

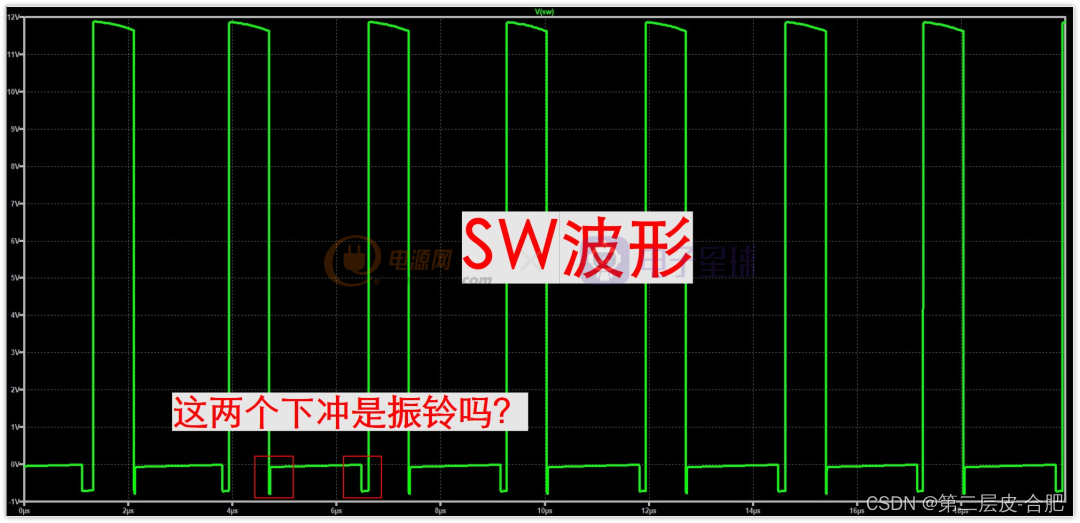

电源网有篇文章，专门分析同步整流SW前得波形。

 明显看到有个下冲，这个下冲大概在0.7V左右，符合mos管体二极管得导通压降，所以产生得这个下冲。下冲得宽度，其实就是死区时间。分为上升沿死区时间，和下降沿死区时间。

另外这个时下冲，有时测试时也会出现尖峰，

下面来分析一些，这个尖峰时什么原因产生得。振荡尖峰产生的原因一般就是因为LC阻尼振荡 。所以一般时电感产生，时什么电感呢

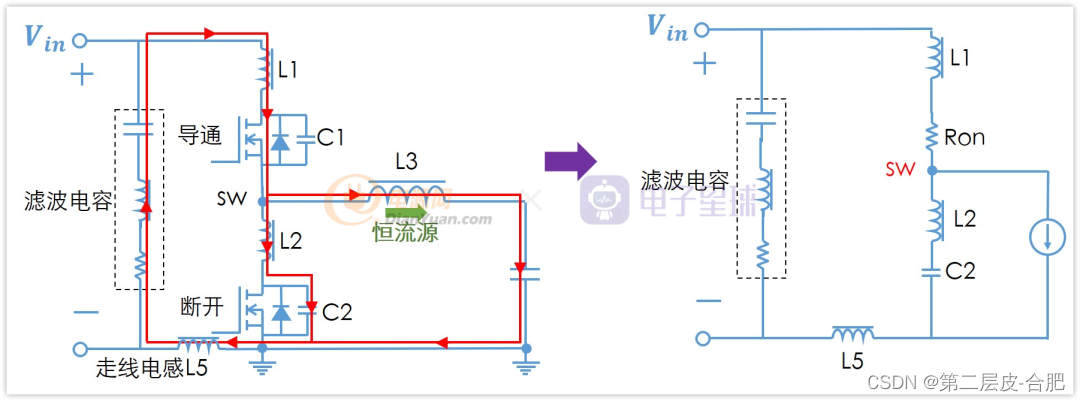

上管导通之前，功率电感从下管的体二极管续流，下管的寄生电容C2电压为0。

在上管导通之后，其导通电阻只有几毫欧，因此C1相当于被短路。下管完全断开，但是上面有寄生电容C2。

在开关导通之后，SW从0V电压开始上升，那么C2在被充电，电源需要通过L1提供功率电感L3的续流以及对C2的充电。

L1的电流=功率电感L3的电流+C2的充电电流

随着SW节点的电压升高，一直到SW电压和Vin一样，这时候电压为什么不停止上升呢，直接达到稳态呢？

这是因为L1的电流=功率电感L3的电流+C2的充电电流，也就是说在SW电压达到Vin之前，L1的电流>功率电感电流。

在SW电压达到Vin时，如果电压不再上升，那么意味着C2不再被充电，即流过C2的 电流为0，那么L1的电流=功率电感电流。

而事实是L1的电流>功率电感电流。

所以在SW达到Vin电压之后，SW电压继续上升，会大于Vin，此时电感L1两端的电压反向，电流开始减小。

随着SW电压上升，那么C2继续被充电。

当L1的电流减小到和功率电感一样的时候。

因为L1的电流=功率电感L3的电流+C2的充电电流。那么意味着C2的充电电流为0，就不能通过L1接着对C2进行充电了。。。。
