Allegro添加Mark点完整步骤

最新推荐文章于 2023-08-22 14:27:25 发布
最新推荐文章于 2023-08-22 14:27:25 发布
阅读量9.6k 收藏 33
点赞数 2
分类专栏： Cadence
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wmeixxl/article/details/105647539
版权

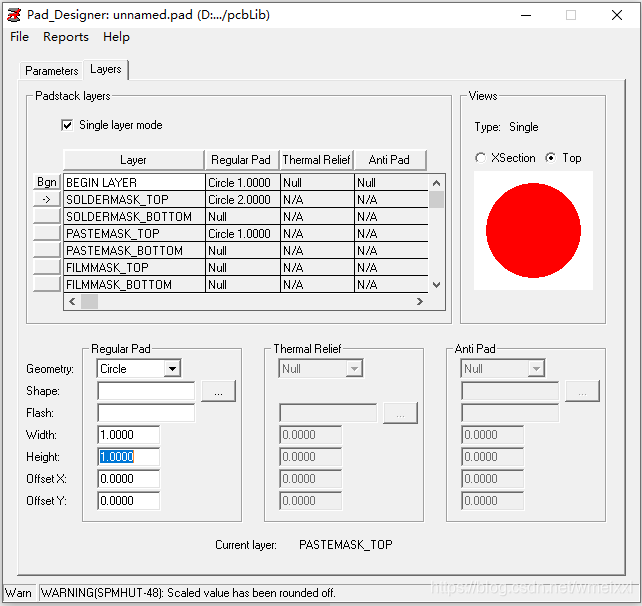

1.打开pad designer，制作一个焊盘，保存
在这里插入图片描述
空间够的话Soldermask区域一般设置为3比较好。

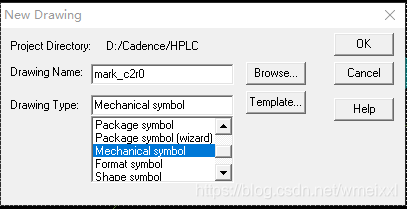

2.打开allegro，制作一个mechanical symbol
在这里插入图片描述

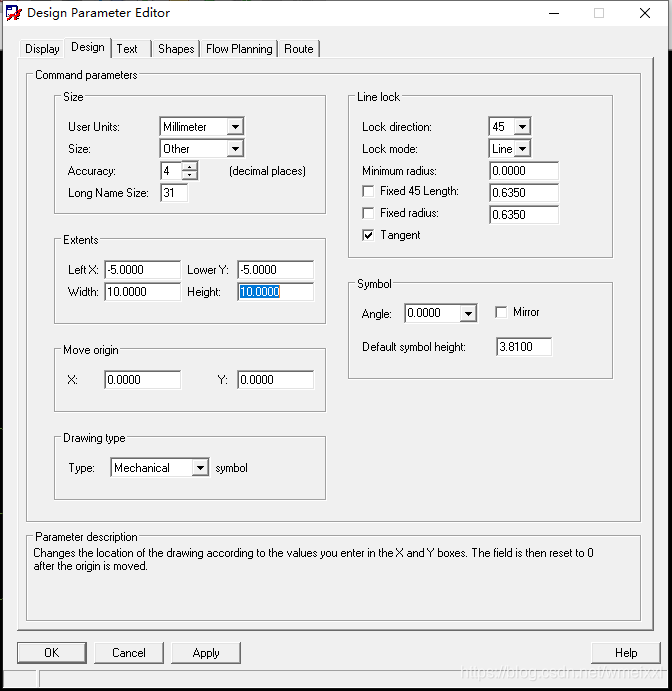

3.设置工作区域
在这里插入图片描述

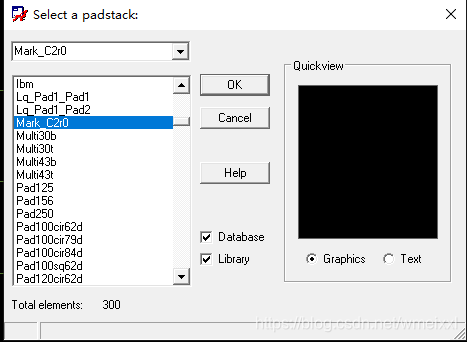

4.Layout->Pins，在Option的padstack中选择刚才新建的pad
