cadence17.4 allegro的make点制作与定位孔制作

1.mark点制作

mark点也叫基准点，也叫光学定位点，是贴片机使用时的定位点。由于PCB在大批量生产中为装配过程中的所有步骤提供了共同的可测量点，因此装配中使用的每个设备都可以准确定位电路图案以实现精度，通过mark点程序员就可以在加载程序后自动设置机器。
光学定位点一般是1mm直径表贴焊盘。
接下来制作mark点
MARK点制作需要制作PCB封装，再PCB中放置即可，我在这里演示pcb封装MARK点的制作方法。
第一步首先制作焊盘的封装，我们通过Padstack Editor软件来制作焊盘。

绘制1mm直径的表贴焊盘。并保存。

阻焊层要大一些

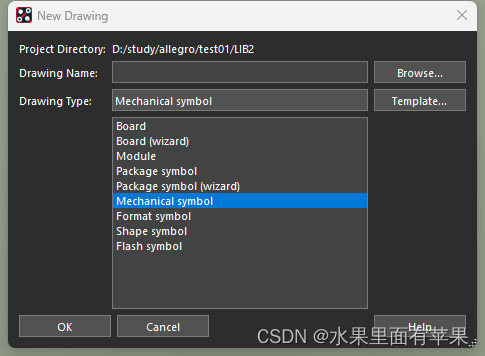

打开allegro软件，新建Mechanical symbol。

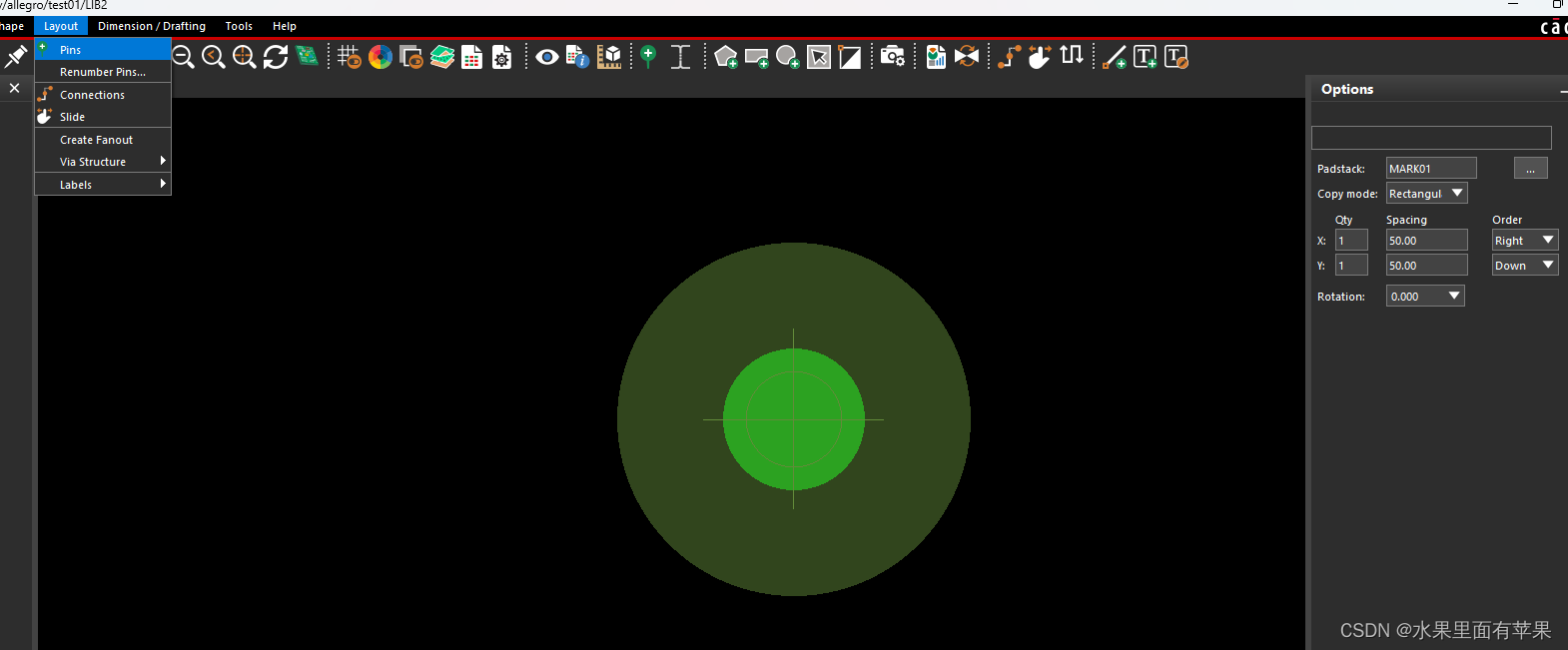

放置焊盘

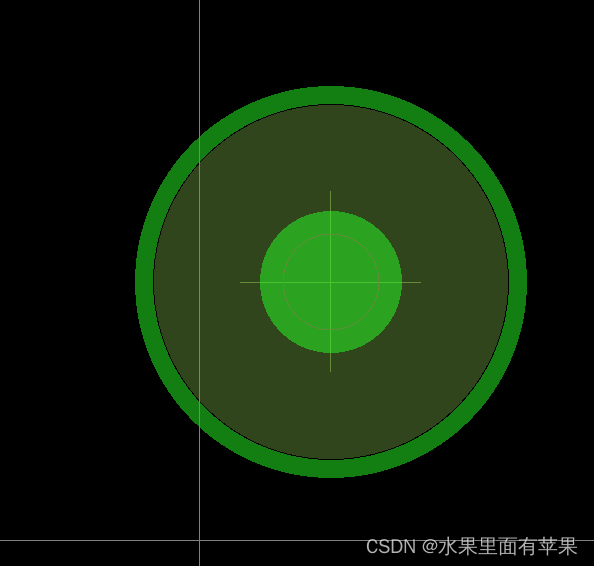

为了在PCB上更好的显示mark点，可以在焊盘外面放一个金属环
在ETCH层放一个圆
将光标放到焊盘十字中心位置画一个合适的圆即可

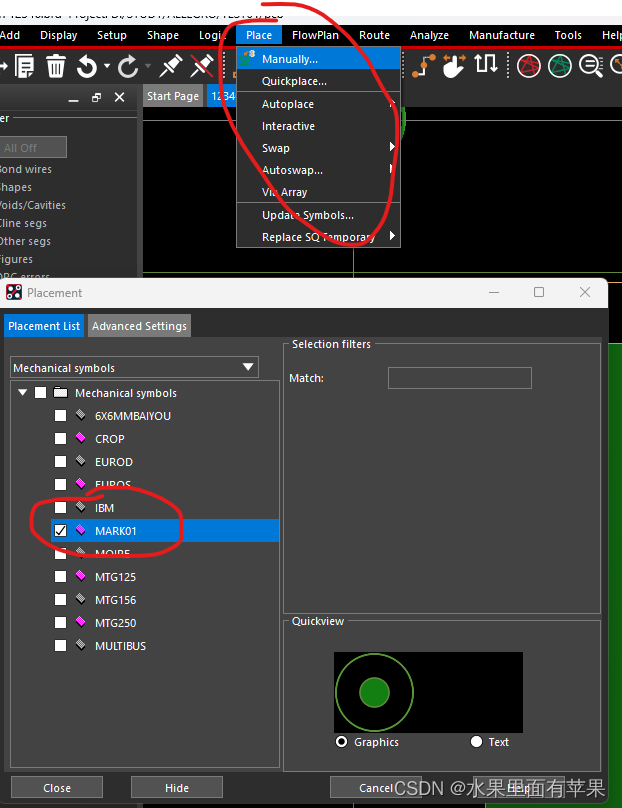

在PCB设计时放置即可

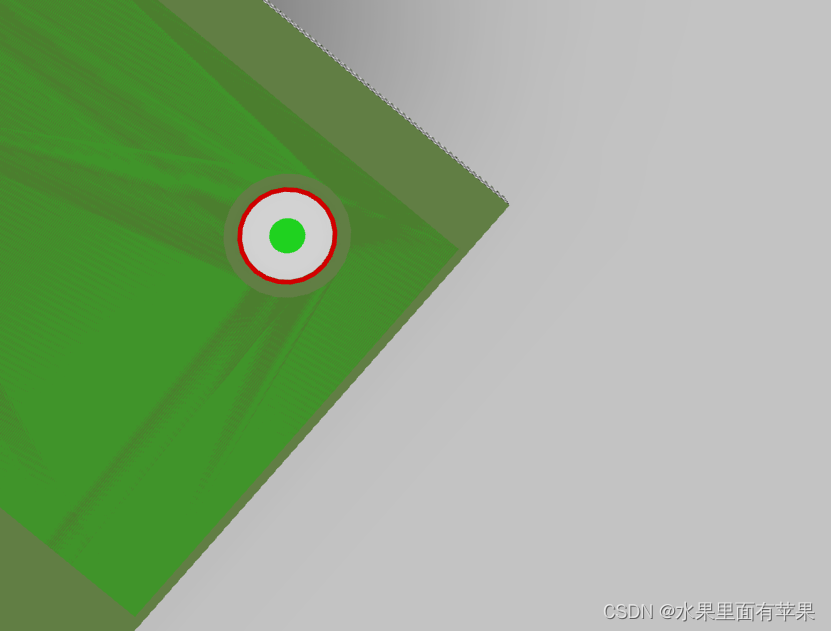

实际效果

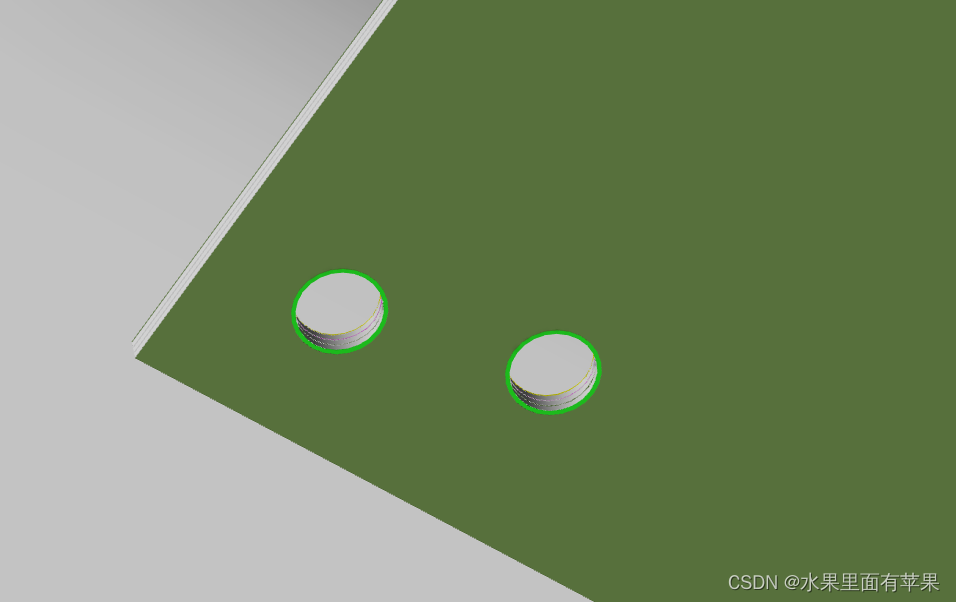

2. 定位孔制作

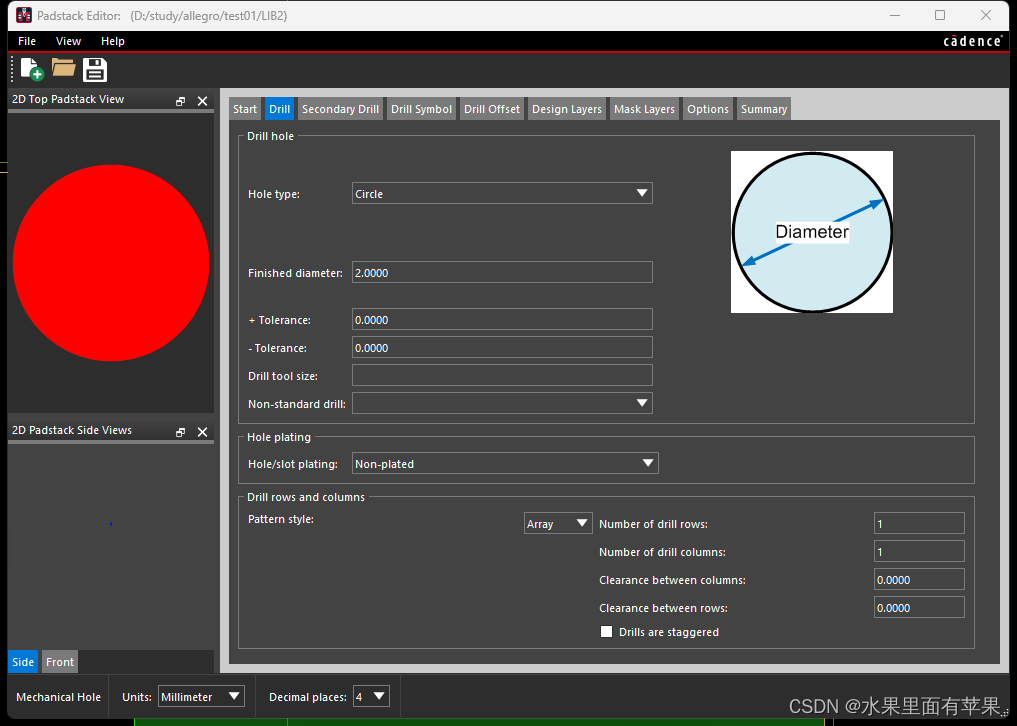

工艺边常规一般是5mm宽度，定位孔是2mm的直径。制作方式与MARK的制作方式一样。

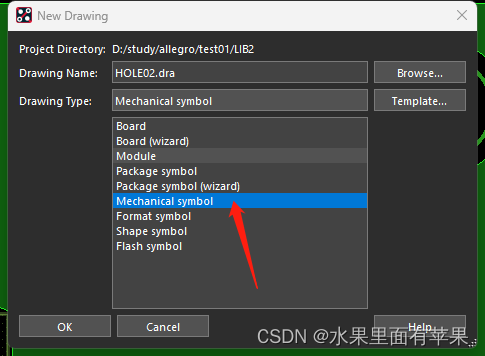

打开allegro软件，新建Mechanical symbol。

在PCB设计时放置即可
