最近有小伙伴后台留言，要求出一个莱维飞行轨迹分布图。

小淘寻思，这莱维飞行轨迹分布图网上不是一抓一大把吗，然后就去查了一下。发现还真是有猫腻！

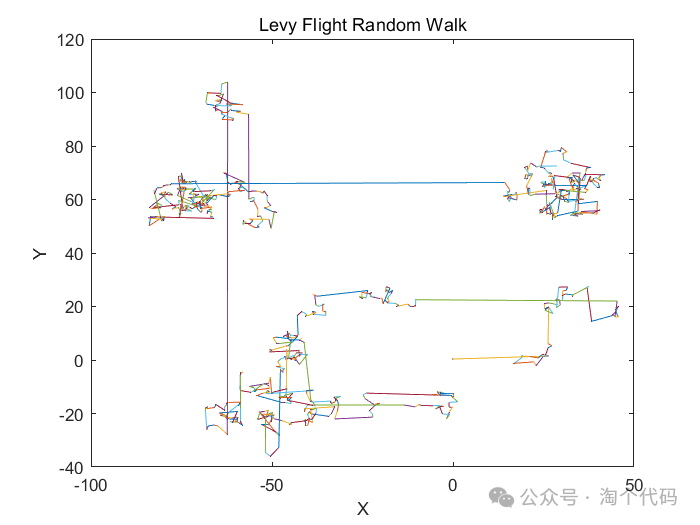

网上很多博主分享的莱维飞行图大概是长这个样子的：

但莱维飞行图真的是这个样子吗？小淘仔细观察了一下这种绘图的代码：大致如下：

clear
clc
% Mantegna方法模拟萊维飞行
x = [0,0];
y = [0,0];
beta = 1.5;
sigma_u = (gamma(1+beta)*sin(pi*beta/2)/(gamma((1+beta)/2)*beta*2^((beta-1)/2)))^(1/beta);
sigma_v = 1;
for i=1:1000
    u = normrnd(0,sigma_u);
    v = normrnd(0,sigma_v);
    s = u/(abs(v))^(1/beta);
    x(:,1) = x(:,2);
    x(:,2) = x(:,1)+1*s;
    u = normrnd(0,sigma_u);
    v = normrnd(0,sigma_v);
    s = u/(abs(v))^(1/beta);
    y(:,1) = y(:,2);
    y(:,2) = y(:,1)+1*s;
    plot(x,y);
    hold on;
end
xlabel('X');
ylabel('Y');
title('Levy Flight Random Walk');

但是但是！重点来了！上述代码中，并没有真实的模拟出莱维飞行每次随机的飞行方向，而只是模拟出了随机的步长！

实际的莱维飞行中，不仅步长是随机的，其实方向也应该是随机的。

小淘也去查了一下莱维飞行的百度百科，链接放这里了：https://baike.baidu.com/item/%E8%8E%B1%E7%BB%B4%E9%A3%9E%E8%A1%8C/50067105

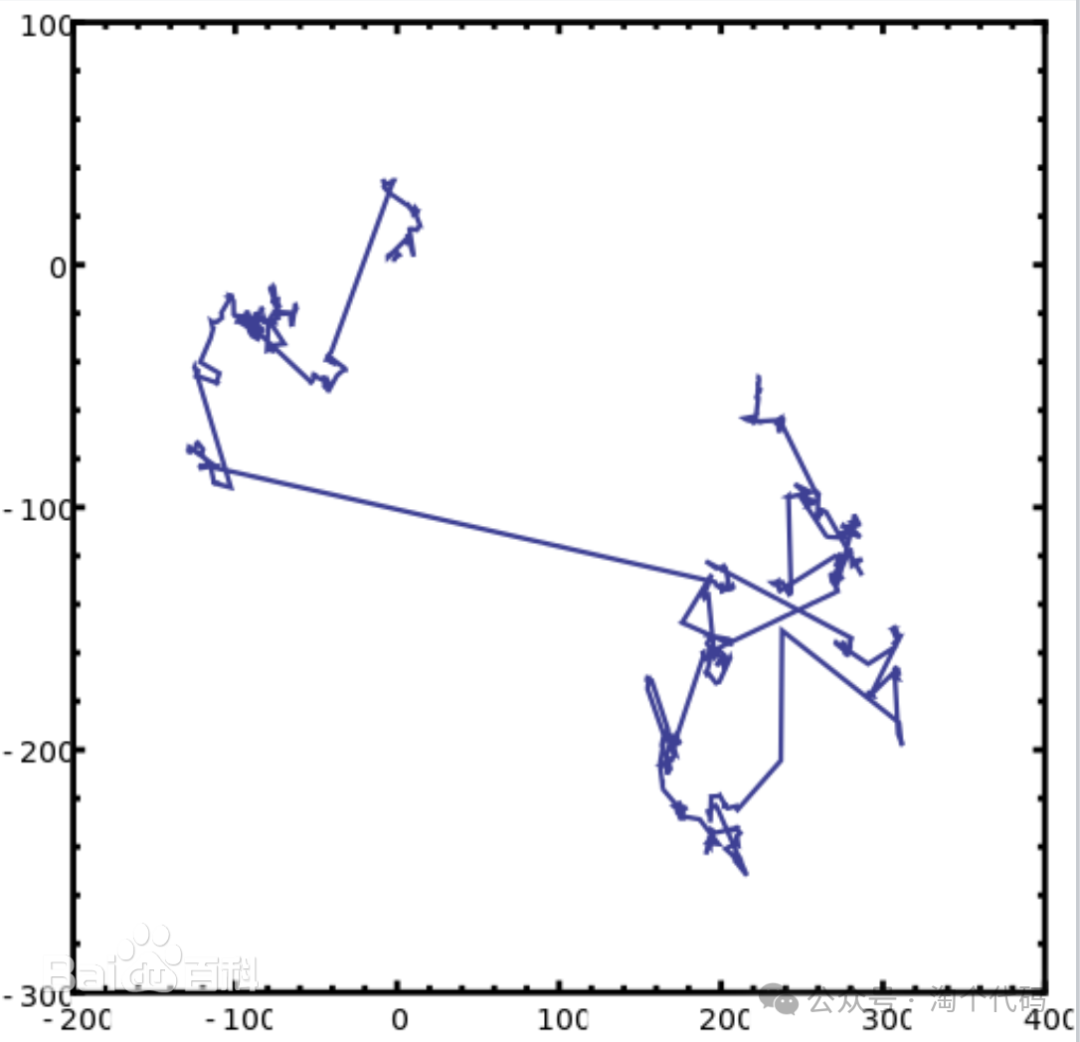

以下这个图是从百度百科复制过来的：

咱们仔细对比一下这张图与上面的代码绘制的图，可以发现，真正的莱维飞行图，其实在大多数飞行的过程中，方向都是斜着的，并非是平行于X轴或者Y轴的！

因此小淘在这里对这个代码进行一下修改，直接代码怼脸，复制到MATLAB即可使用。

%公众号：淘个代码
clear
close all
clc
% 设置参数
num_steps = 1000; % 游走步数
beta = 3/2; % 莱维指数，控制步长分布的形状


% 初始化位置数组
x = zeros(num_steps, 1);
y = zeros(num_steps, 1);


% 生成莱维分布的步长
step_lengths = levy(beta, num_steps);


% 生成随机[方向]
angles = 2 * pi * rand(num_steps, 1);


% 计算每一步的位置
for i = 2:num_steps
    x(i) = x(i-1) + step_lengths(i) * cos(angles(i));
    y(i) = y(i-1) + step_lengths(i) * sin(angles(i));
end


% 绘制游走图
figure
for i=1:num_steps-1
    plot(x(i:i+1), y(i:i+1));
    hold on
end
xlabel('X');
ylabel('Y');
title('Levy Flight Random Walk');


% 莱维分布[函数]
function step = levy(beta, num_steps)
    sigma_u = (gamma(1+beta)*sin(pi*beta/2) / (beta*gamma((1+beta)/2)*2^((beta-1)/2)))^(1/beta) ;
    sigma_v = 1;
    u = normrnd(0,sigma_u,num_steps,1) ;
    v = normrnd(0,sigma_v,num_steps,1) ;
    step = u./(abs(v).^(1/beta)) ;
end

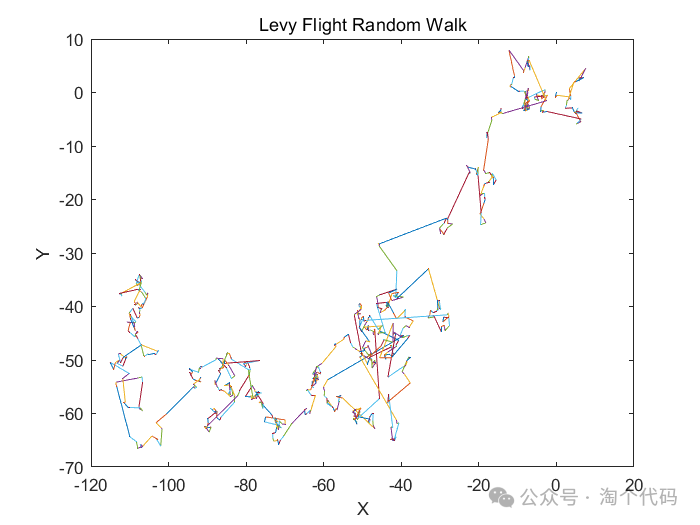

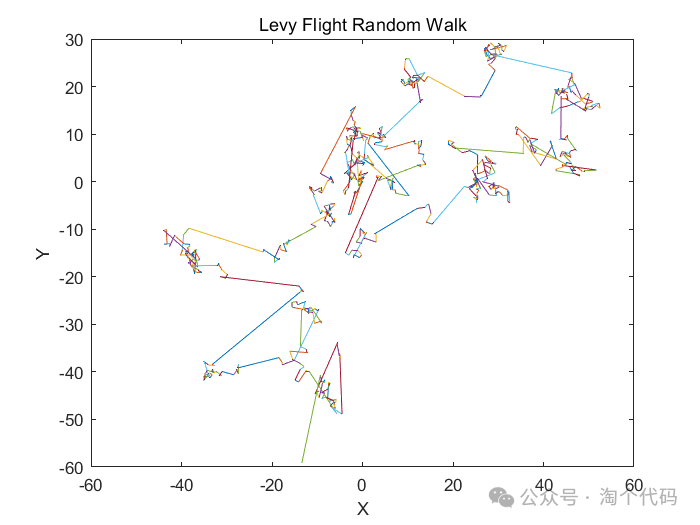

运行结果如下：
