Xilinx基于模型的设计工具—Model Composer

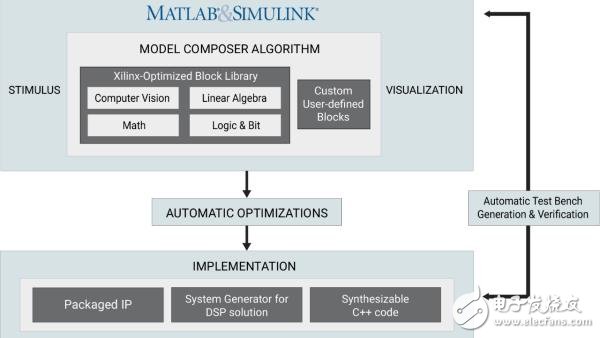

Model Composer 是一款基于模型的设计工具，不仅能够在 MathWorks Simulink® 环境中进行快速设计探索，而且还可通过自动代码生成加速基于 Xilinx 全可编程器件的生产。您不仅可使用高层次性能优化模块通过算法来进行表达和迭代，还可通过系统级仿真来验证功能正确性。Model Composer 可通过自动优化将您的算法规范转换为生产品质实现方案，其可扩展 Xilinx 高层次综合技术。



主要特性与优势

加速设计迭代

高层次抽象： 算法主导型构建块以功能性为重点，可为域专家加速设计探索提供至关重要的易用特性。

支持向量和矩阵： 可实现基于框架的算法设计，为您转而采用中间低层次实现模型节省宝贵的时间和精力。

专用库： 性能优化的计算机视觉、数学和线性代数库可用作模块，在 Xilinx 全可编程器件上进行仿真和实现高性能。

将可综合的 C/C++ 导入为定制模块：能够创建您自己的仿真及代码生成模块，这可为设计差异化算法提供更大的灵活性。

与 Simulink 无缝集成： 与 Simulink 产品系列的模块直接连接，不仅可实现系统级建模和仿真，而且还能够充分利用 Simulink 图形环境的刺激生成和数据可视化功能。

支持整数、浮点和定点： 支持 Simulink 中的原生浮动和整数数据类型，以及由 Vivado HLS 提供支持的定点和半数据类型。

变换架构算法

自动优化： 不仅可分析 Simulink 中的算法规范和执行自动优化，以实现可针对吞吐量进行优化的微架构，而且还可降低 Block RAM 利用率并实现模块的并行执行。

加快 IP 创建： 将支持仿真的设计变成您可在 Vivado IP Integrator 中使用的 RTL IP 封装并充分利用复杂设计即插即用 IP 集成设计环境的所有优势。

扩展至 DSP 的系统生成器： 针对您设计的各部分利用 Model Composer 易用性及仿真速度的优势，并将合成的 RTL 导出到您现有的 DSP 设计系统生成器中作为新的自定义模块。

导出至 Vivado HLS：高级特性可通过自动生成您进一步优化算法将需要的一切（包括从仿真中记录的测试向量）在设计、仿真和验证您设计的 Simulink 图形环境与 Vivado HLS 之间提供一条链路。

使用界面映射 RTL 接口： 可便捷地使用图形界面将设计中的输入和输出映射至所支持的 RTL 接口（AXI4-Lite、AXI4-Stream、AXI4-Stream 视频、FIFO 和 Block RAM）以及用于实现方案的视频格式（AXI4-Stream 视频）。

自动测试工作台生成： 对来自测试工作台仿真和生成的测试向量自动生成日志，以验证可执行设计和所生成代码之间的功能对等值.
