利用Logisim设计半加器、全加器及补码电路

一、下载安装Logisim 数字逻辑仿真软件

Logisim是一种用于设计和模拟数字逻辑电路的教育工具。它非常简单,凭借其简单的工具栏界面和构建它们时的电路仿真,有助于学习与逻辑电路相关的最基本概念。

对于Logisim的下载安装,在网上可以找到相关安装包资源,可以选用合适自己电脑的版本进行安装。

二、在Logsim中设计一个1bit半加器电路

在二进制基本运算中,多位数的基本运算可以转化为多个一位数加减,也就是1bit的运算。而半加器就是将两个一位二进制数相加,且不考虑低位送来的进位数的工具,即只有加数和被加数相加。

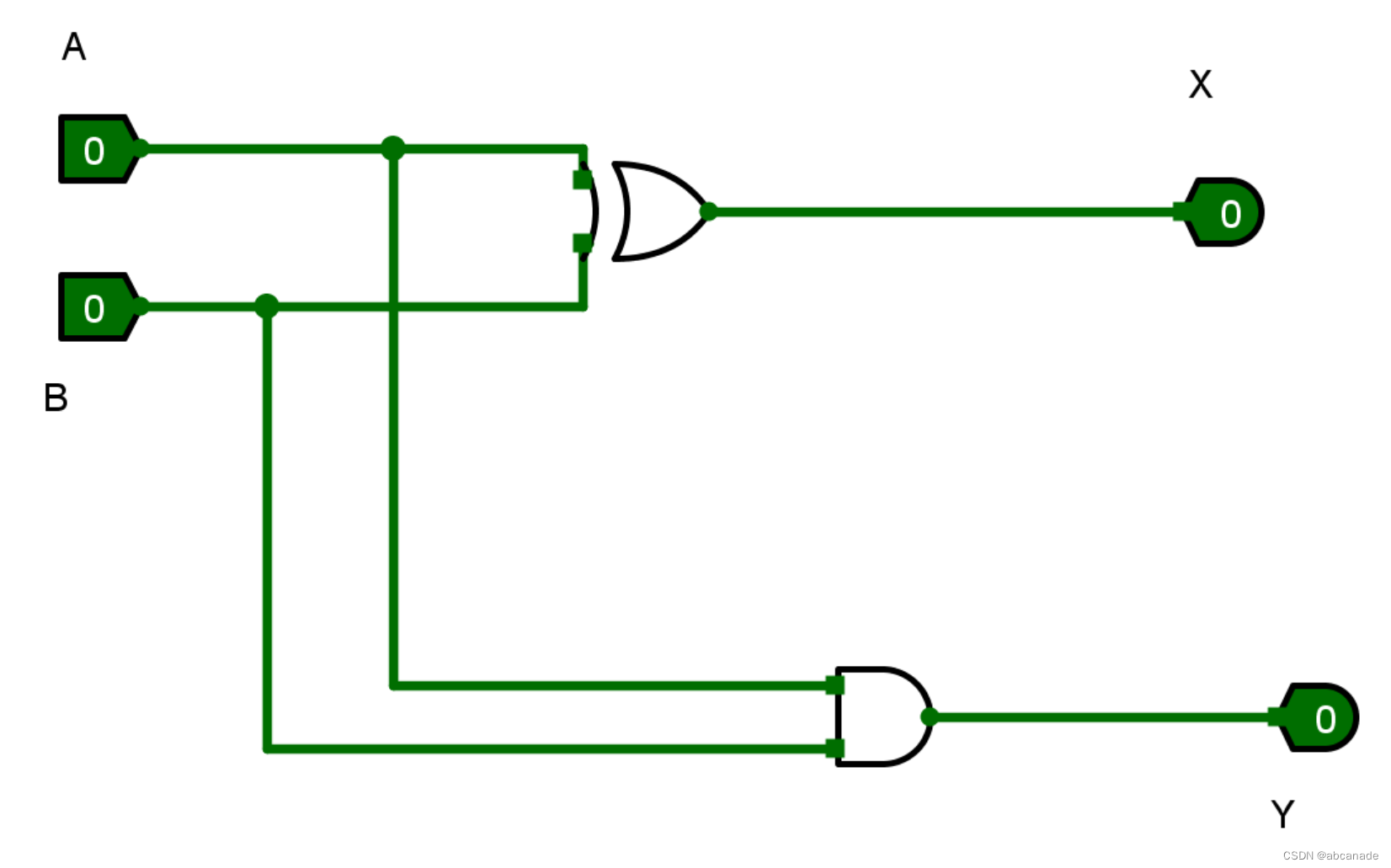

首先我们发现当两个数都为0或1时,末尾数都为0(为0或进位0),且进位时,必定满足两个数均为1.因此,在Logisim中,我们可以采用异或门和与门结合设计一个简单的半加器,参考如下:
在这里插入图片描述

在以上半加器中,A、B对应输入的两个数,X、Y对应两位输出,输入输出的数据如下表:

ABXY
0000
0101
1001
1110

三、在完成1bit半加器电路基础上,实现一个1bit全加器电路

在半加器中,我们可以发现它是不计入低位送来的进位数的。而在绝大多数运算中,都要考虑低位送来的进位数。因此,需要计算更加完善的全加器。

当两个多位二进制数相加时,除了最低位以外,第二位以上的相加需要考虑低位的进位,即将两个待加数以及一个低位送来的进位数这三个数相加,得出本位和(全加和)和进位数。这种相加就叫全加。

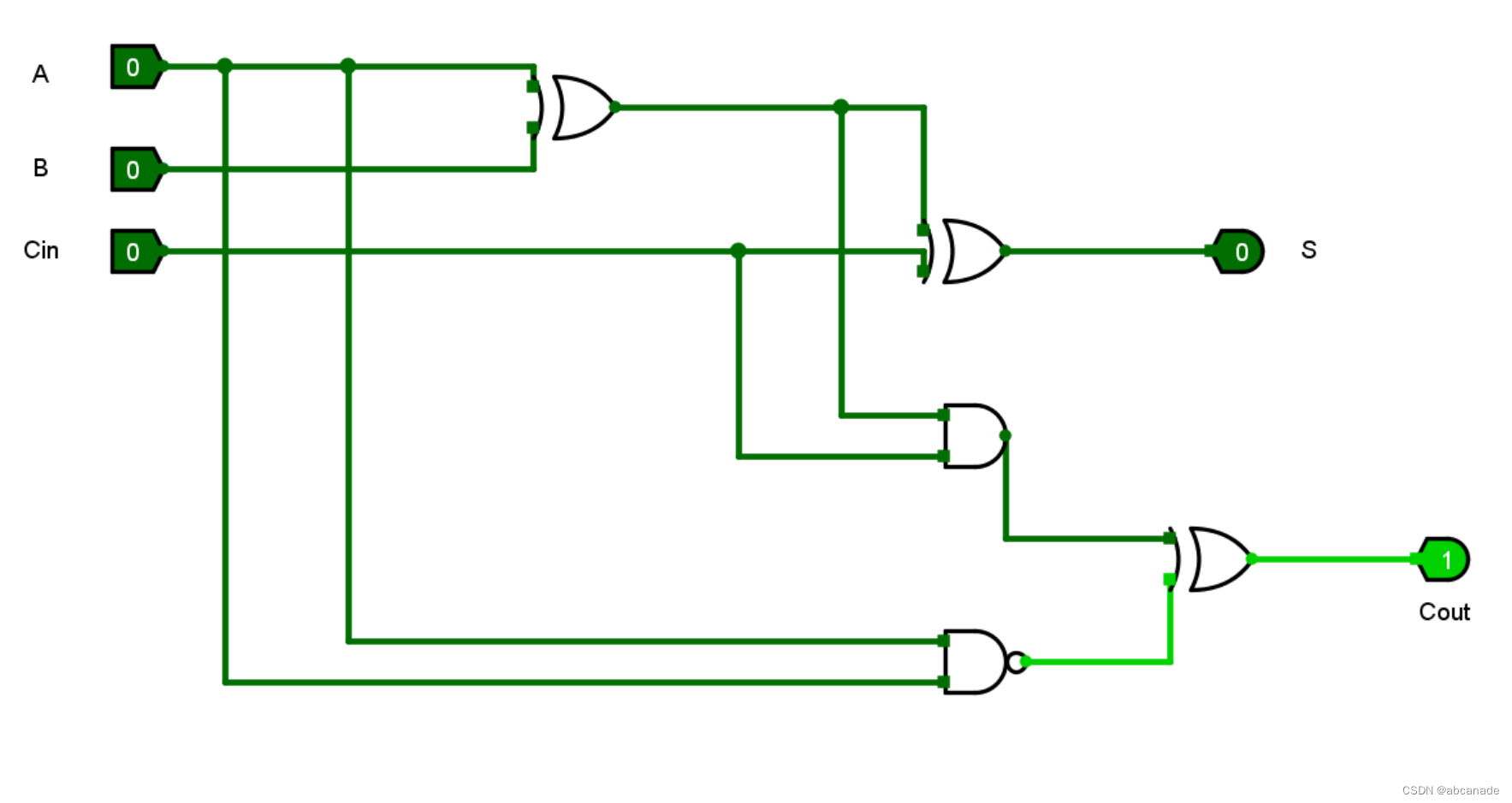

在设计全加器时,因为会有三个数进行运算,因此可以简化为先进行两个输入数的运算,再进行其和与进位数的运算,即两次1bit运算。同时,在计算结果时,除了结果数,还要提出进位数供下一位计算。因此,在Logisim中,我们可以采用两个半加器相结合的方式设计一个全加器,参考如下:

在这里插入图片描述

在以上全加器中,A、B对应输入的两个数Cin对应低位的进位数,S对应输出,Cout对应提供给高位的进位数,输入输出的数据如下表:

ABCinCoutS
00000
00101
01001
01110
10001
10110
11010
11111

四、用Logsim设计实现一个4位二进制数的补码器电路

1、补码原理

(1)正数与原码相同;

(2)负数的补码,将其原码除符号位外的所有位取反(0变1,1变0,符号位为1不变)后加1。 同一个数字在不同的补码表示形式中是不同的。比如10进制数值-15的二进制原码是10001111,其补码在8位二进制中是11110001,然而在16位二进制补码表示中,不足位数要用符号位补全,也就是1111111111110001。

2、设计电路

首先,我们尝试设计一个4位二进制数的补码器电路,要求:当输入一个4位二进制数后,补码电路将输出对应的4位二进制补码。

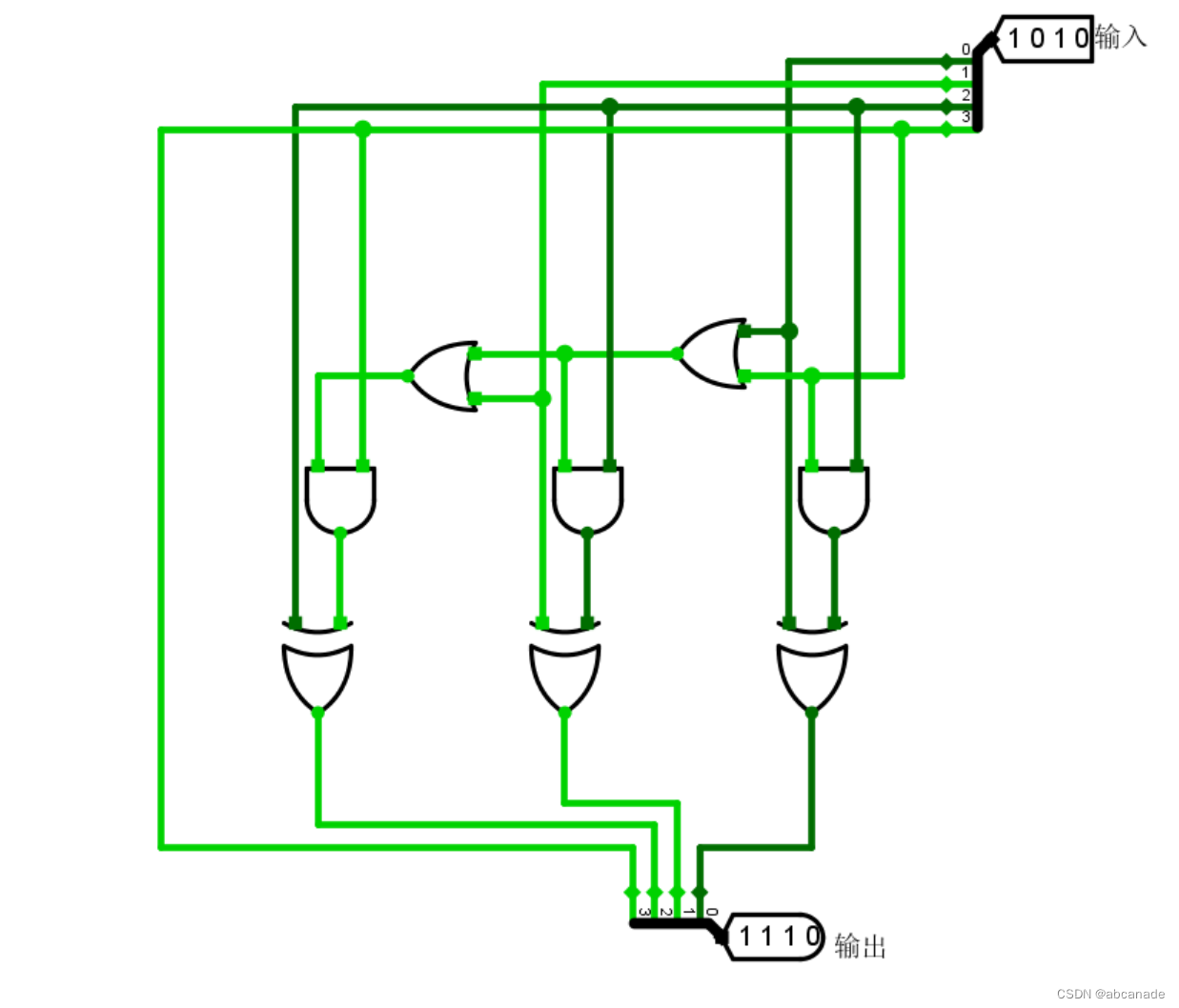

因为正数和负数的补码运算规则不一样,取决与输入二进制数的最高位(符号位)。从简单入手,首先可以只考虑输入为负数情况的补码运算。在补码运算中,有一个加1运算,需要用全加器实现。 因此4位全加器可以用4个1位(bit)全加器级联得到。参考如下:

在这里插入图片描述
