SolidWorks2016工程图中标记零件质心

最新推荐文章于 2024-12-25 19:08:14 发布
最新推荐文章于 2024-12-25 19:08:14 发布
阅读量1.3w 收藏 5
点赞数 1
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wsygxhh/article/details/118944326
版权
该教程详细介绍了在SolidWorks2016中如何标记零件质心的步骤，包括自定义零件密度、显示质心位置、创建工程图、选择零件视图以及最终在工程图上显示质心标记的操作过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

第一步：打开零件，点击“评估”-“质量属性”-在弹出的质量属性窗口中点击“选项”

 第二步：对零件的密度进行自定义

 第三步：显示质心在零件中的位置



 第四步：新建工程图

 第五步：选择自己上述标记质心位置的零件

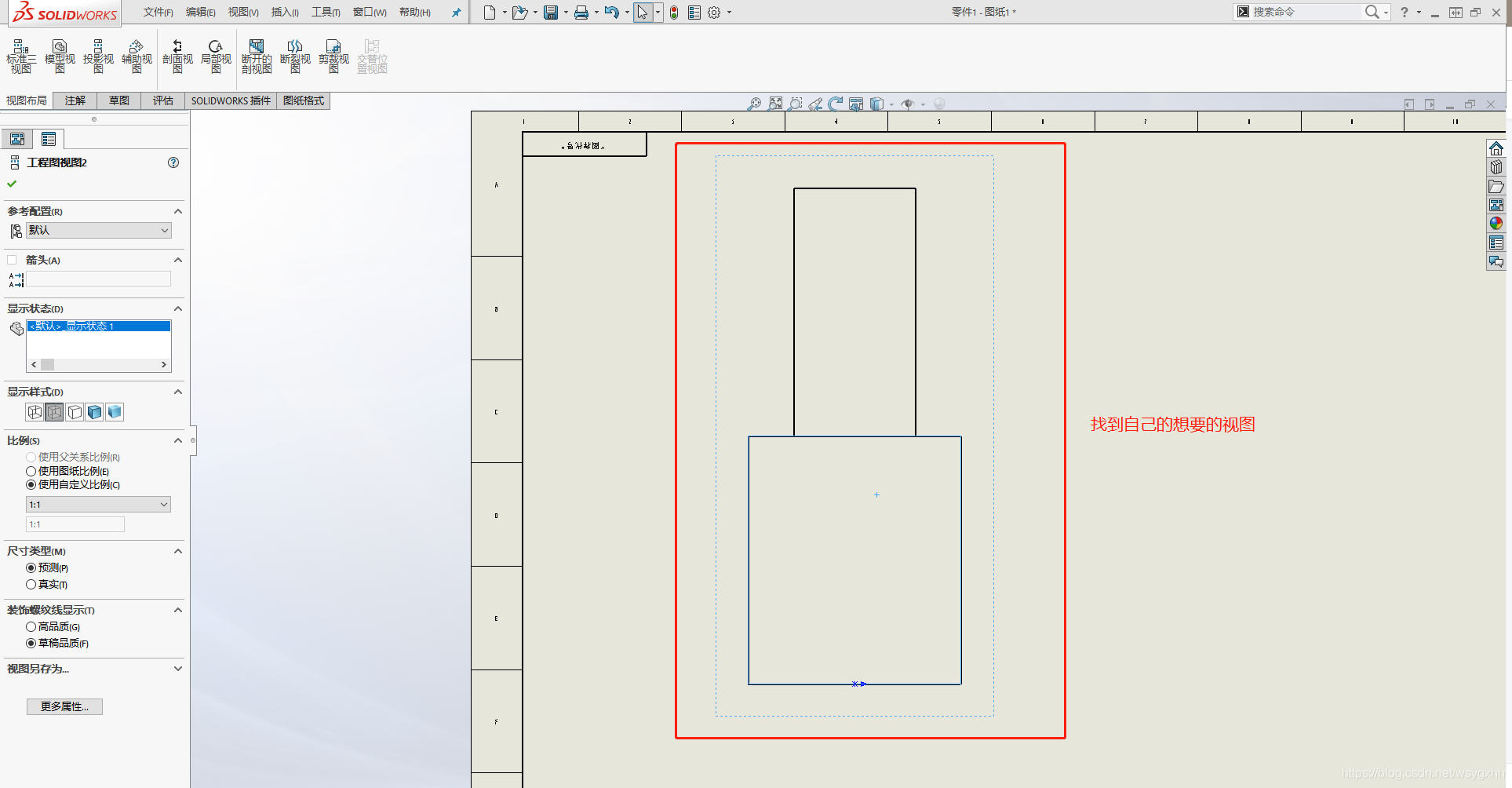

 第六步：选择自己想要的零件工程图视图

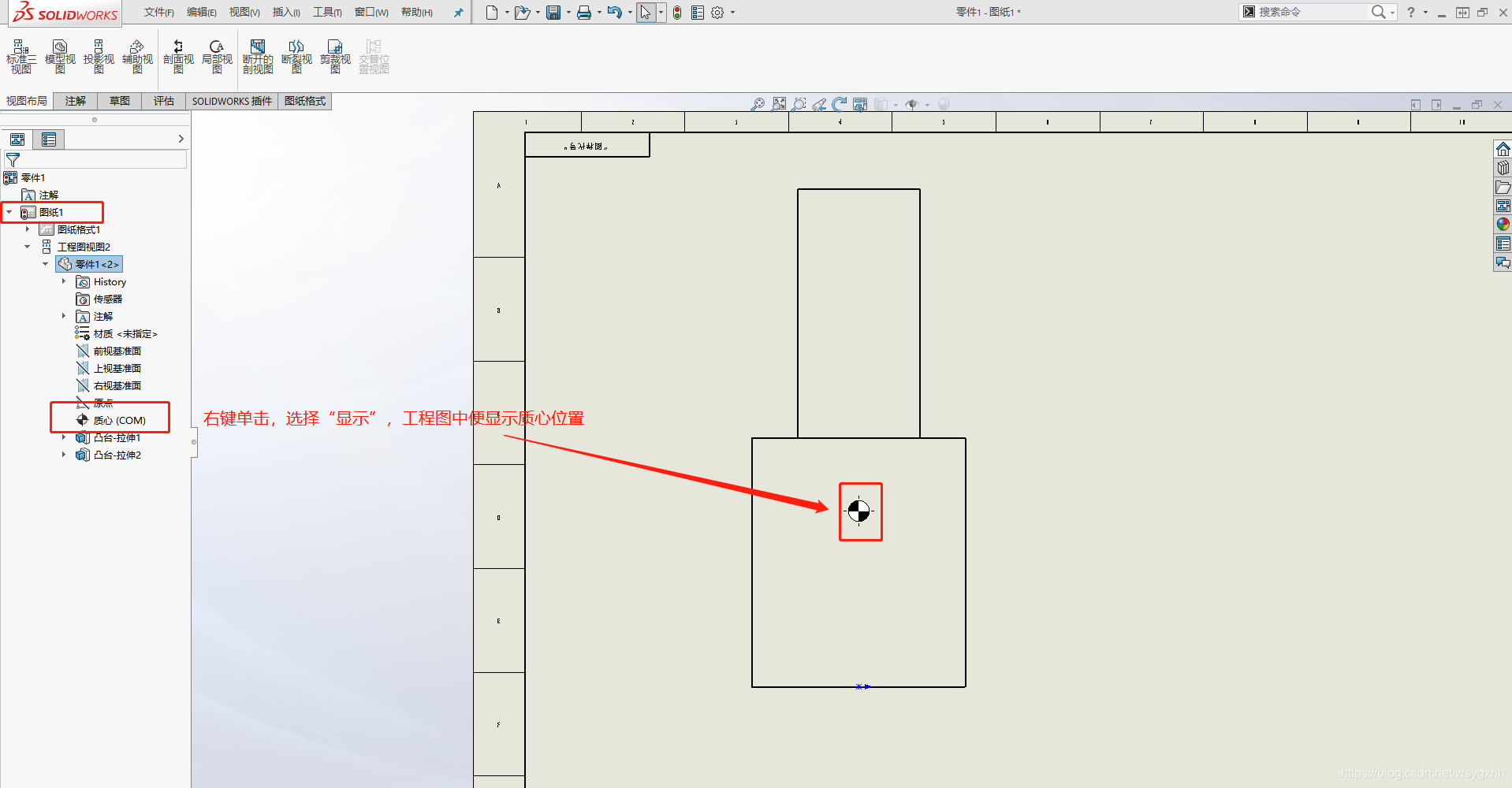

第七步：右键单击“质心（COM）”，选择“显示”，此时工程图中显示出质心位置。
