STM32F103C8T6-RS485通讯完整版

单片机串口通讯有着许多通讯方式，例如R485/RS232/RS422/TTL/网口等等，在现实生活中RS485通讯是使用频率最高的一种通讯方式，因为485通讯是采用一对多的通讯方法，何为一对多，即一个主机若干个从机，一个负责发数据，其他负者数据的接收；那么那么多数据接收设备不会导致数据混乱吗？答案是肯定会的，在这时就需要用到通讯协议了。

通讯协议一般分为帧头、地址、数据包、帧尾组成；其中帧头一般是2byte，地址1byte，数据包看自己需要自定义字节大小，帧尾1byte；其中帧头是判断整体设备通讯接收数据的正确性，地址是用来区分接收设备的判断，帧尾一般是数据包的校验和，这样帧尾是随着数据的变化而变化，通讯失准确性更加精准。

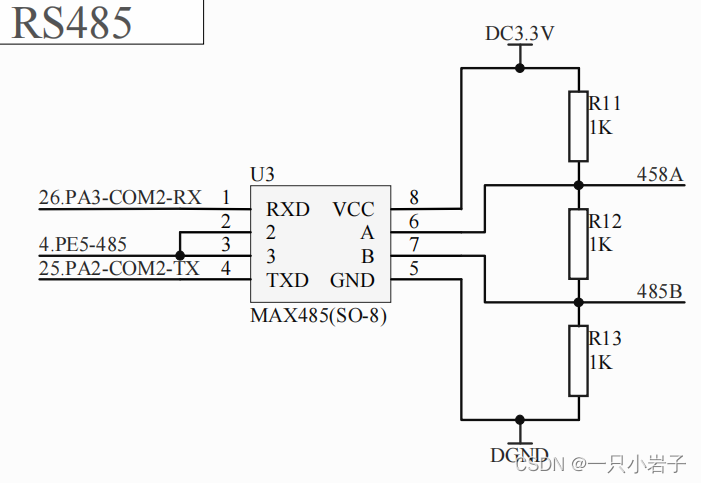

以上为硬件MAX485通讯芯片连接定义，在本篇当中RXD、TXD我们使用C8T6当中的串口1进行配置（PA9、PA10）,其中数据发送时需要把2、3脚拉高，接收数据时需置低；其中PA9需复用推挽输出，PA10浮空输入；

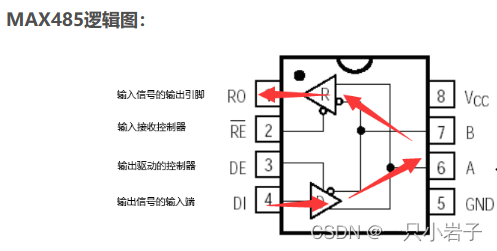

**  1脚和4脚（RO\DI）端分别为接收器的输出和驱动器的输入端

**2脚和3脚(RE/DE)端分别为接收和发送的使能端

** A端和B端分别为接收和发送的差分信号端。

       MAX485芯片的结构和引脚都非常简单,内部含有一个驱动器和接收器。RO和DI端分别为接收器的输出和驱动器的输入端，与单片机连接时只需分别与单片机的RXD和TXD相连即可。RE和DE端分别为接收和发送的使能端，当/RE为逻辑0时，器件处于接收状态；当DE为逻辑1时，器件处于发送状态，因为MAX485工作在半双工状态，所以只需用单片机的一个管脚控制这两个引脚即可。其最主要工作原理就是将RS485信号转成单片机的TTL信号。

以下为485通讯.c文件

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include "Delay.h"
#include <stdarg.h>
#include <Serial.h>

uint8_t Serial_RxPacket[8];       //8个字节
uint8_t Serial_RxFlag;            //发送完成的标识符

void Serial_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);  //使能GPIOA
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE); //使能USART1时钟

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;           //控制数据的接收、发送
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;      //复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;            //485-TX
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;    //浮空输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;               //485-RX
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	USART_InitStructure.USART_BaudRate = 9600;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//8位
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//停止位1
	USART_InitStructure.USART_Parity = USART_Parity_No ;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//模式：接收/发送
	USART_Init(USART1, &USART_InitStructure);       //初始化USART1

	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);  //接收中断使能
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;    //分优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);
	USART_Cmd(USART1, ENABLE);
	RS485_receive();   //默认打开接收机
}

void Serial_SendByte(uint8_t Byte)                        //发送单个字节
{
	RS485_send();                                           //开启发送模式，关闭接收模式
	USART_SendData(USART1, Byte);
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
	Delay_ms(2);
	RS485_receive();                                        //默认打开接收机
}

void Serial_SendArray(uint8_t *Array, uint16_t Length)    //发送数组式字节
{
	uint16_t i;
	for (i = 0; i < Length; i ++)
	{
		Serial_SendByte(Array[i]);
	}
}

uint8_t Serial_GetRxFlag(void)
{
	if (Serial_RxFlag == 1)
	{
		Serial_RxFlag = 0;      //开始标识
		return 1;
	}
	return 0;
}

uint8_t Sum_Check(uint8_t *buf, uint16_t len)
{
    uint16_t i = 0;
    uint8_t sum_temp = 0;

    for (i = 0; i < len; i++)
    {
        sum_temp += buf[i];
    }

    return sum_temp;
}

void USART1_IRQHandler(void)
{
	static uint8_t RxState = 0;
	static uint8_t pRxPacket = 0;
	if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)  //接收数据
	{
		uint8_t RxData = USART_ReceiveData(USART1);     //回传数据赋给RxData
		if (RxState == 0)
		{
			if (RxData == 0xFF)      //帧头判断
			{
				RxState = 1;           //帧头无误标志位
				pRxPacket = 0;
			}
		}
		else if (RxState == 1)
		{
			Serial_RxPacket[pRxPacket] = RxData;         //RxData分别赋给Serial_RxPacket[0]*Serial_RxPacket[3]
			pRxPacket ++;
			if (pRxPacket >= 6)
			{
				RxState = 2;           //数据接收完毕标志位
			}
		}
		else if (RxState == 2)
		{
			uint8_t sum;
			sum = Sum_Check((u8*)Serial_RxPacket,6);
			if (RxData == sum)                          //校验和验证
			{
				Serial_RxFlag = 1;                       //结束标识
			  Serial_SendArray(Serial_RxPacket,6);
			}
			if (RxData != sum) Serial_SendByte(0x00);  //发送校验不通过字节
		  pRxPacket = 0;  RxState = 0;               //pRxPacket、RxState重新赋值方便下次接收数据
		}
		USART_ClearITPendingBit(USART1, USART_IT_RXNE);
	}
}

.h文件

#ifndef __SERIAL_H
#define __SERIAL_H
#include "stm32f10x.h"

#define RS485_send()    GPIO_SetBits(GPIOA,GPIO_Pin_11);      //发送使能
#define RS485_receive() GPIO_ResetBits(GPIOA,GPIO_Pin_11);    //接收使能


extern uint8_t Serial_RxPacket[];    //extern 数组 方便数据调用

void Serial_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t *Array, uint16_t Length);
void USART2_IRQHandler(void);

#endif

main函数

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"                       //可以打印出来数据
#include "Serial.h"
#include "Key.h"                        //可以通过按键来发射数据

uint8_t KeyNum;

int main(void)
{
	OLED_Init();
	Key_Init();
	Serial_Init();                      //串口初始化
    Serial_SendByte(0XAA);              //上电初始化发送AA 表示设备通讯正常
	while (1)
	{
		KeyNum = Key_GetNum();
	}
}

以上为通讯全部代码，代码经过博主验证，通讯正常无异；

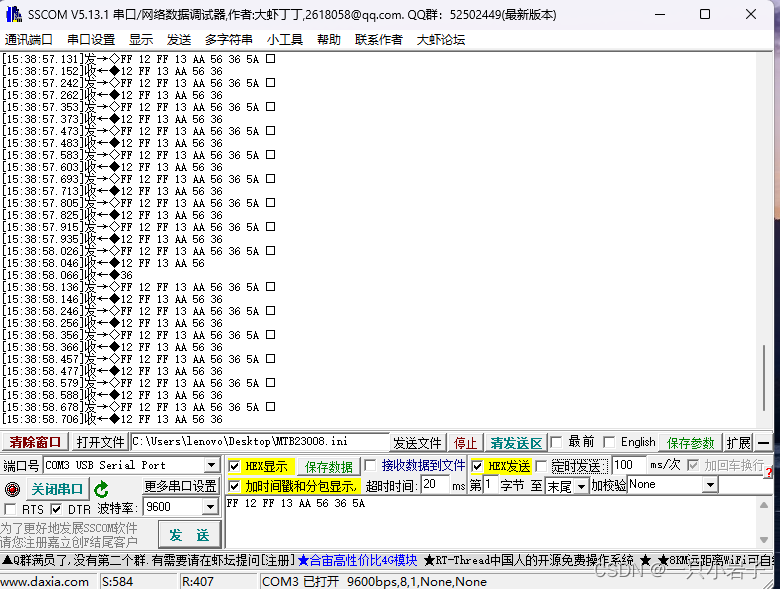

下图为数据测试截图，测试在100ms/次的发送频率下用通讯全部正常，无异常；

程序设计：

1.帧头正确校验码不对接收数据0x00；

2..帧头不对无回应；

3.帧头正确校验码正确回应接收数据；

如要源码程序包可私信博主
