塑胶模具的制作流程

"模具：工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压等方法得到所需产品的各种模子和工具。简而言之，模具是用来制作成型物品的工具，这种工具由各种零件构成，不同的模具由不同的零件构成。它主要通过所成型材料物理状态的改变来实现物品外形的加工。素有“工业之母”的称号"

01

—

模具专业术语

1、模仁

    模仁指的是用于模具中心部位的关键运作的精密零件

2、模胚

    a、模胚就是模架，模芯是装在模胚上用的。

　b、模具的基座，便于安装模具，起支撑，保护，连接模具的关键部件(模芯)的作用。

　　模胚就是在上述的标准化模胚的基础上，再进行精加工。这里所说的精加工是指在除了4个导柱孔以外，其他一套模具所需要的模腔(模框)，精定位，锁模块，水路(加热/冷却流体通道)，顶针-孔等。从而使模具生产商能够直接装上其加工好的模仁(模芯)，就可以进行试模和塑料产品生产。

3、镶件

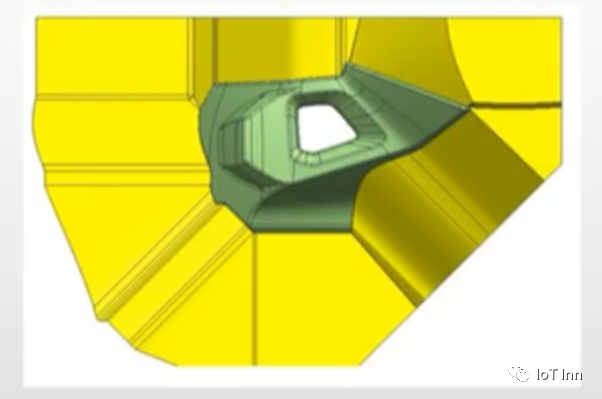

    镶件：又叫入子，在模仁内部拆除一部分形成孔洞，另行加工成小块，镶入模仁内部，那么，加工的小块就叫镶件

运用的情形有：

        1、改模时出现无法在模仁之上直接修改或修改难度大。

        2、产品相似，只有局部不同的情况

        3、解决模具排气问题，利用镶件与模仁之间的缝隙排气

        4、方便加工时，比如模仁中一些深谷位置，直接加工难度大

        5、日期章

4、行位与斜顶

在扣模的情况下，会在模具上加上行位与斜顶系统，以便出模，行位又叫滑块，斜顶又叫斜销



6、出模方向

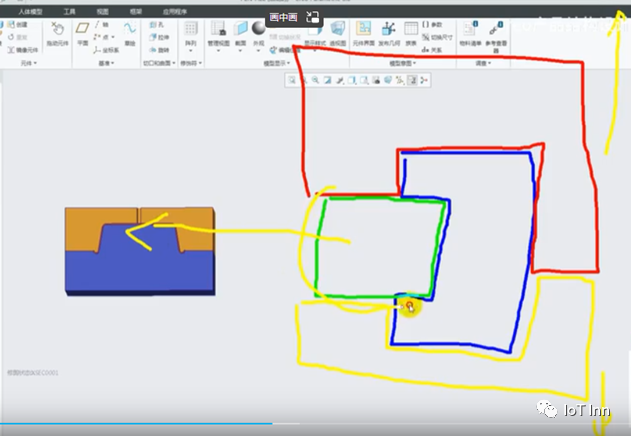

    出模方向：是上下模具退出的方向，一般与分型面垂直，是结构设计之前首先要确定的要素

    分型面：上下模具开口的面

7、分型面

P.L面：分型面

是上下模具的开口处，又叫啪啪面，分模面，分型面。注意不是每个产品的分型面都在直面上，有些产品是曲面，或者不同平面，俗称跳模、枕位

8、放电

        放电：又叫打火花，在模具加工过程中，一些细节无法用CNC加工，需要放电加工，其过程为，先加工导电的铜
