一、read id

read id命令的命令码为90h，地址可以有两个，其含义分别如下表所示：

CMD	ADDR	含义
90h	20h	用于确定设备时候是否onfi的，以及nand在哪种接口模式下power on
90h	00h	确定JEDEC制造商ID和设备ID

SDR, NV-DDR, NV-DDR2, or NV-DDR3接口模式下都支持该命令。

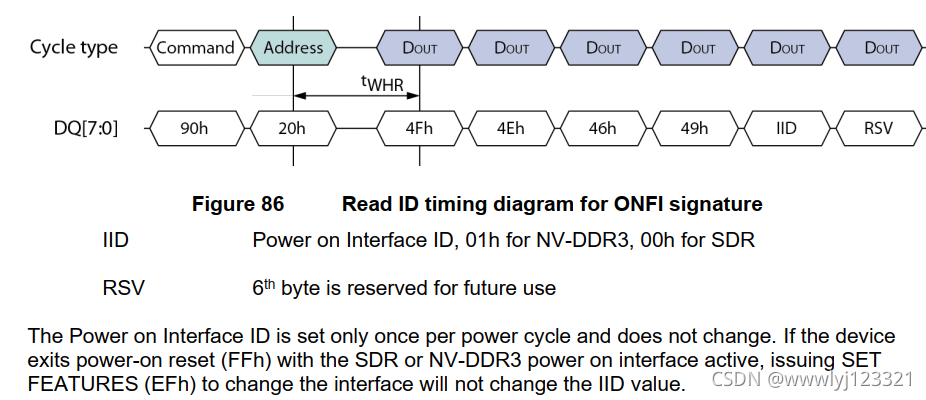

在onfi 4.0之前的nand flash，发送 90h(cmd) - 20h(addr)，会返回 ONFI 签名的ASCII 编码（“O”= 4Fh，“N”= 4Eh，“F”= 46h，“I”= 49h）。

在onfi 4.0及其更新的nand flash，除了onfi签名的四个字节外，还有添加了两个字节：第 5 个字节用于标识设备当前在哪种接口模式上电(power on interface id)。Byte 6用作预留。

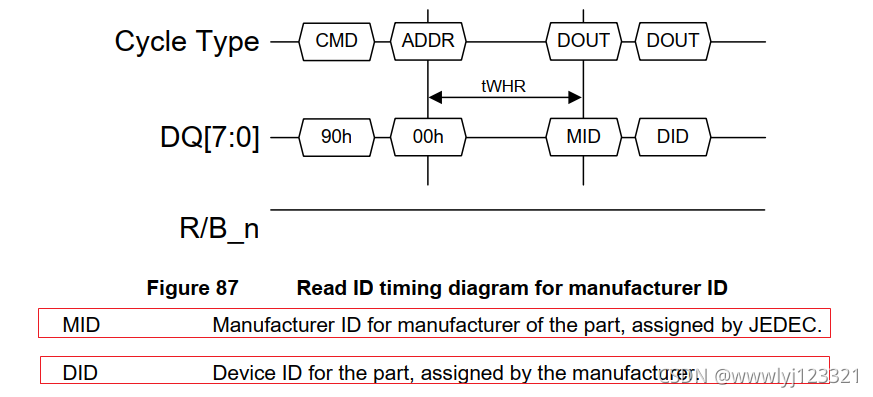

发送 90h(cmd) - 20h(addr)，返回两个字节的有效数据，分别为JEDEC制造商ID和设备ID

读取设备的 16 字节UID。UID在设备制造商出场的时候唯一指定。其命令码为EDh，地址为00h。

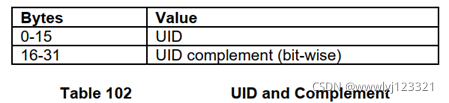

为了让主机确定 UID 是否没有位错误，UID 与其补码一起返回，如果 UID 的 XOR 与其按位补码的 XOR 均为 1，则 UID 有效。

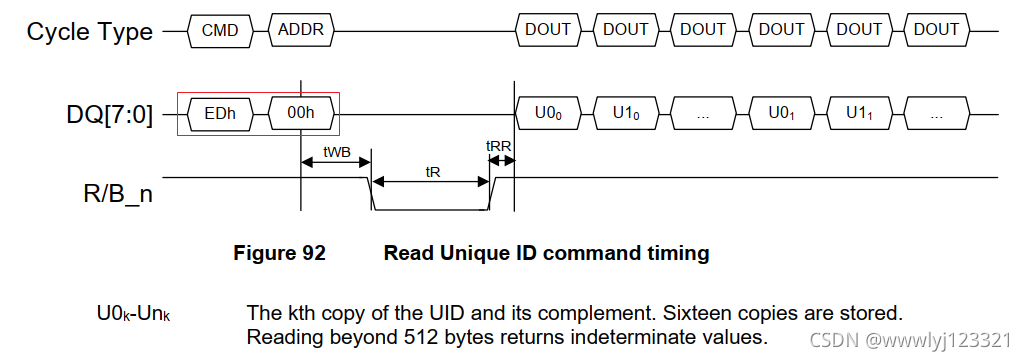

其timing diagram如下：
