摄像头基础知识(一)：mipi与lane

EEer！

已于 2022-10-15 14:41:29 修改

阅读量5.6k

点赞数 3

分类专栏： camera 文章标签： camera mipi_csi

于 2022-08-06 15:34:33 首次发布

本文链接：https://blog.csdn.net/wwws1994/article/details/126193924

版权

文章目录

理论计算公式：

Camera 有效像素 * ADC色彩深度 * 帧率 * (1+20%) < lane数 * mipi速率

1、Camera 有效像素

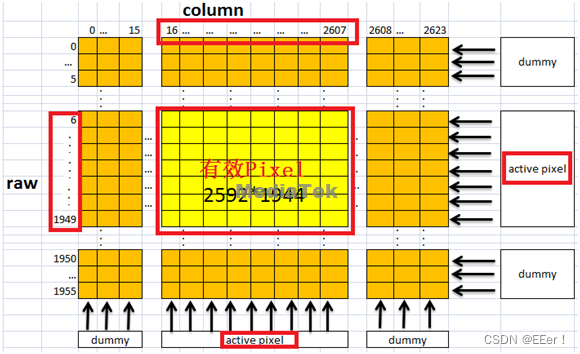

以下图为例：
总像素：2624 * 1956 = 5132544
有效像素：2592 * 1944 = 5038848
在这里插入图片描述

2、ADC色彩深度

色彩深度越高，可用的颜色就越多
10bit表示ADC的采集精度，在Camera中表示一个像素的采集精度为210=1024
一般Camera Sensor使用的是8或10位的RGB RAW，具体查看Camera Sensor资料

图像格式	ADC色彩深度
RAW8	8bit
RAW10	10bit
RAW16	16bit
RAW8	8bit
YUV422	16bit

3、MIPI速率

举例：MT6735，5M摄像头，有效像素为2592 * 1944，30fps帧率，10位ADC色彩深度，最少几lane
