Altium Designer中PCB设计规则导出导入

本文介绍如何在AltiumDesigner中高效管理PCB设计规则,通过导出和导入规则文件,实现快速复用,提高电路板设计效率。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

    我们设计电路板,一般每次开始画新的PCB之前,都需要设置设计规则(Design PCB Rules),包括电气,布线等规则。有时我们需要设置成和以前画过的板子一样的设计规则,这时没必要重新一个个设置,只需将原来的设计规则导出来保存成一个设计规则文件(* .RUL),在需要的时候把保存的规则导入新建立的PCB文件里。是不是方便了?



工具/原料

  •  任何版本Altium Designer软件均可,此处使用的是Altium Designer 15。



PCB规则导出步骤

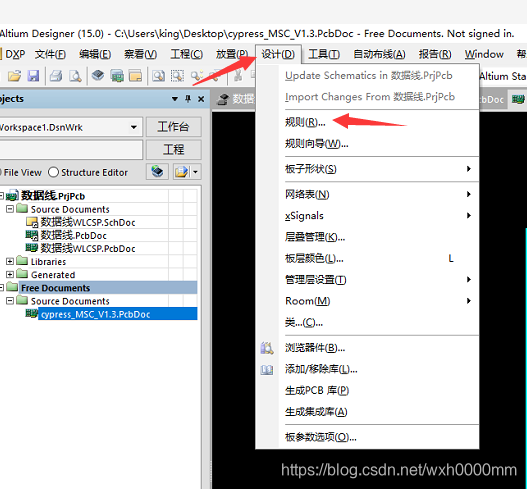

  1.  打开软件,进入PCB编辑界面点击菜单设计 - 规则。

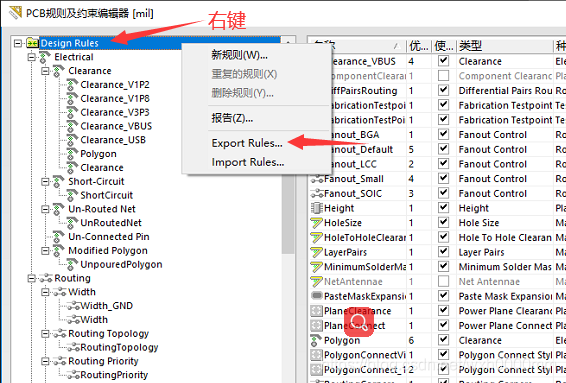

  2. 在弹出的对话框中左侧栏目任意一项上点击右键,选择导出规则。

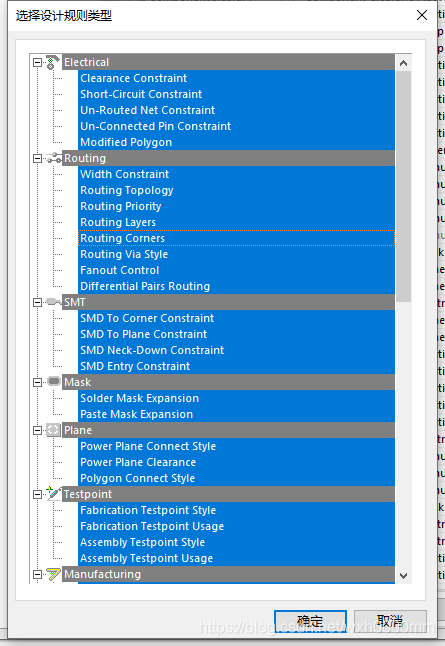

  3. 按住Ctrl键+单击,选择需要导出规则的项目。

    或按换档+单击开始一项和最后一项连续选择多个。

     或按Ctrl + A键,全选。点击OK确定。

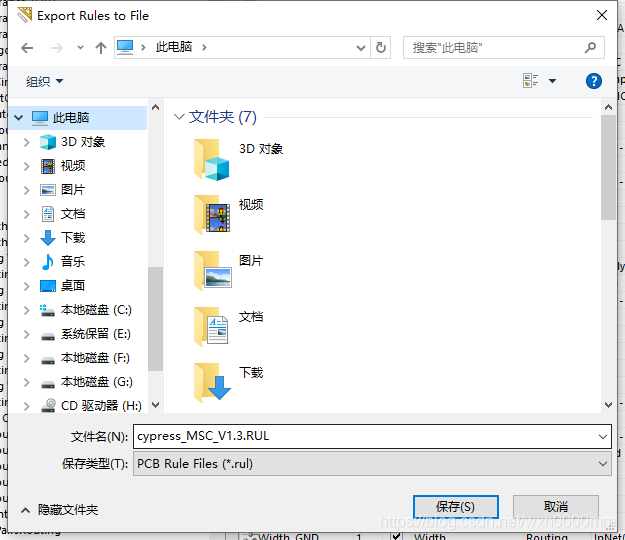

  4. 选择位置保存。



  5.

    导出完成了。

    结束

PCB规则导步骤入

  1. 操作基本与上面相同,只需第二步中选择导入规则即可。

  2. 选择要导入的文件。选中并打开。

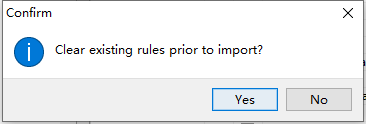

  3. 弹出确认(确认)对话框。选择是。



           导入完成了。
