在这里插入图片描述

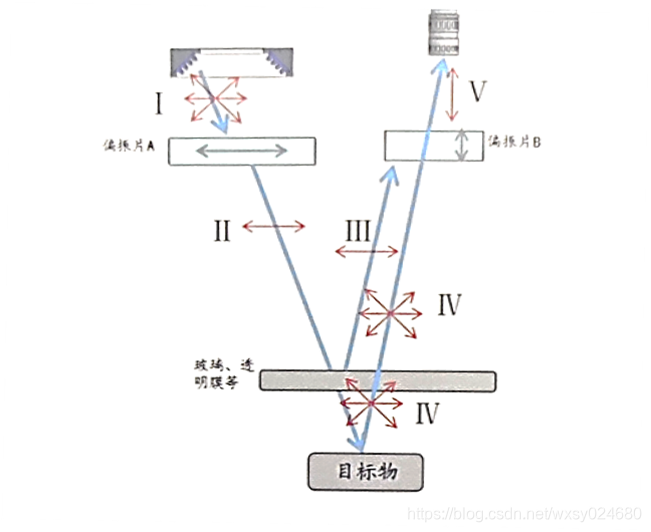

如上图所示，由光源发出的光Ⅰ经过偏光片A得到如光Ⅱ的线偏振光。光Ⅱ遇到包装膜时部分会发生镜面反射，即产生光Ⅲ，同时部分会透射至目标物表面并形成漫反射光Ⅳ。此时光Ⅳ经过目标物的反射，振动方向发生变化，再透过玻璃面时偏光状态仍然混乱，变成非偏振光。在光Ⅲ和光Ⅳ中，光Ⅳ可透过偏光片B，变为光Ⅴ（偏振光）并到达相机的CCD，但只含单方向偏光成分的光Ⅲ会被偏光片B挡住而不通过，因此可以去除玻璃或者透明膜上的镜面反光，达到轻松提取目标物上的特征信息的目的。
在这里插入图片描述

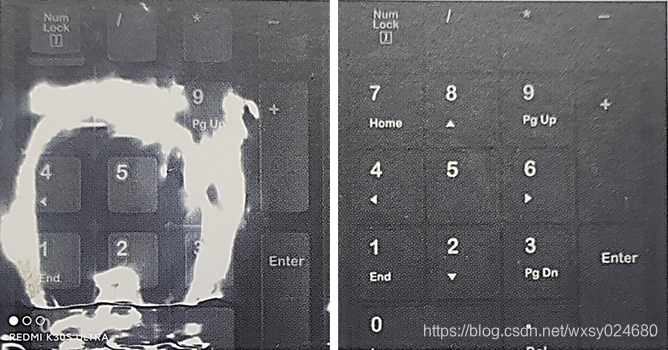

左图为普通环光照明，右图为偏振光源照明
