DAC双通道输出电压实验

更多交流欢迎关注作者抖音号：81849645041

目的

        了解DAC数模转换工作原理，利用DAC两个通道输出电压，结合ADC读取引脚电压。

原理

        DAC 为数字/模拟转换模块，它的作用就是把输入的数字编码，转换成对应的模拟电压输出，它的功能与 ADC 相反。在常见的数字信号系统中，大部分传感器信号被化成电压信号，而 ADC 把电压模拟信号转换成易于计算机存储、处理的数字编码，由计算机处理完成后，再由 DAC 输出电压模拟信号，该电压模拟信号常常用来驱动某些执行器件，使人类易于感知。如音频信号的采集及还原就是这样一个过程。

        STM32F4 的 DAC 模块(数字/模拟转换模块)是 12 位数字输入，电压输出型的 DAC。DAC 可以配置为 8 位或 12 位模式，也可以与 DMA 控制器配合使用。DAC 工作在 12 位模式时，数据可以设置成左对齐或右对齐。DAC 模块有 2 个输出通道，每个通道都有单独的转换器。在双 DAC 模式下，2 个通道可以独立地进行转换，也可以同时进行转换并同步地更新 2 个通道的输出。DAC 可以通过引脚输入参考电压 Vref+（通 ADC 共用）以获得更精确的转换 结果。

STM32F4 的 DAC 模块主要特点有：

        ① 2 个 DAC 转换器：每个转换器对应 1 个输出通道

        ② 8 位或者 12 位单调输出

        ③ 12 位模式下数据左对齐或者右对齐

        ④ 同步更新功能

        ⑤ 噪声波形生成

        ⑥ 三角波形生成

        ⑦ 双 DAC 通道同时或者分别转换

        ⑧ 每个通道都有 DMA 功能

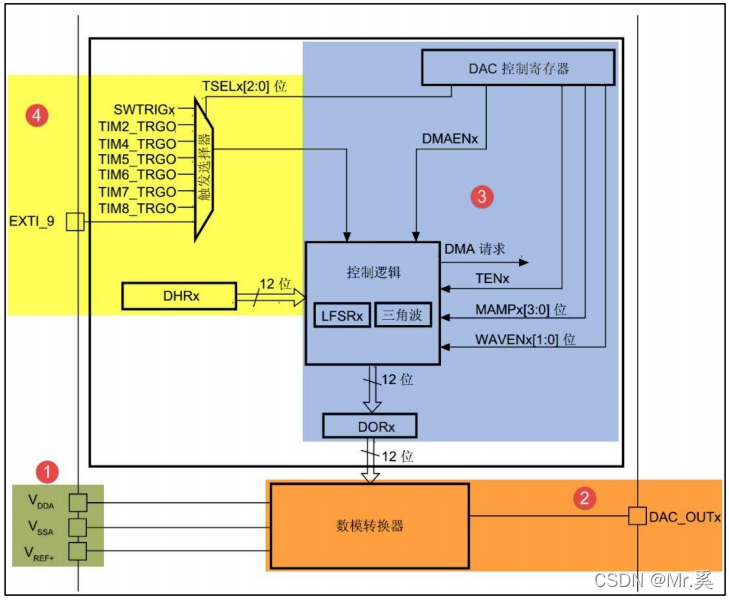

DAC模块框图：

        整个 DAC 模块围绕框图下方的“数模转换器”展开，它的左边分别是参考电源的引脚：VDDA 、VSSA 及 Vref+，其中 STM32 的 DAC 规定了它的参考电压 输入范围为 2.4~3.3V。“数模转换器”的输入为 DAC 的数据寄存器“DORx”的数字编码，经过它转换得的模拟信号由图中右侧的“DAC_OUTx”输出。而数据寄存器“DORx”又受“控制逻辑”支配，它可以控制数据寄存器加入一些伪噪声信号或配置产生三角波信号。图中的左上角为 DAC 的触发源，DAC 根据触发源的信号来进行 DAC 转换，其作用就相当于 DAC 转换器的开关，它可以配置的触发源为外部中断源触发、定时器触发或软件控制触发。如本章实验中需要控制正弦波的频率，就需要定时器定时触发 DAC 进行数据转换。

1. 参考电压

        与 ADC 外设类似，DAC 也使用 VREF+引脚作为参考电压，在设计原理图的时候一般把VSSA接地，把 VREF+和 VDDA 接 3.3V，可得到 DAC 的输出电压范围为：0~3.3V。

        如果想让输出的电压范围变宽，可以在外部加一个电压调理电路，把 0~3.3V 的 DAC输出抬升到特定的范围即可。

2.数模转换及输出通道

        框图中的“数模转换器”是核心部件，整个 DAC 外设都围绕它而展开。它以左边的 VREF+作为参考电源，以 DAC 的数据寄存器“DORx”的数字编码作为输入，经过它转换得的模拟信号由右侧的“DAC_OUTx”通道输出。其中各个部件中的“x”是指设备的标号，在STM32 中具有 2 个这样的 DAC 部件，每个 DAC 有 1 个对应的输出通道连接到特定的引脚，即：PA4-通道1，PA5-通道2，为避免干扰，使用 DAC 功能时，DAC 通道引脚需要被配置成模拟输入功能（AIN）。

3. 触发源及 DHRx 寄存器

        在使用 DAC 时，不能直接对上述 DORx 寄存器写入数据，任何输出到 DAC 通道 x 的数据都必须写入到 DHRx 寄存器中（其中包含 DHR8Rx、DHR12Lx 等，根据数据对齐方向和分辨率的情况写入到对应的寄存器中）。

        数据被写入到 DHRx 寄存器后，DAC 会根据触发配置进行处理，若使用硬件触发，则 DHRx 中的数据会在 3 个 APB1 时钟周期后传输至 DORx，DORx 随之输出相应的模拟电压到输出通道；若 DAC 设置为外部事件触发，可以使用定时器（TIMx_TRGO）、EXTI_9信号或软件触发（SWTRIGx）这几种方式控制数据 DAC 转换的时机，例如使用定时器触发，配合不同时刻的 DHRx 数据，可实现 DAC 输出正弦波的功能。

        STM32F4 的 DAC 支持 8/12 位模式，8 位模式的时候是固定的右对齐的，而 12 位模式又可以设置左对齐/右对齐。单 DAC 通道 x，总共有 3 种情况：

        ① 8位数据右对齐：用户将数据写入DAC_DHR8Rx[7:0]位（实际存入DHRx[11:4]位）。

        ② 12 位数据左对齐：用户将数据写入 DAC_DHR12Lx[15:4]位（实际存入 DHRx[11:0] 位）。

        ③ 12 位数据右对齐：用户将数据写入 DAC_DHR12Rx[11:0]位（实际存入 DHRx[11:0] 位）。

        例如我们使用单 DAC 通道 1，采用 12 位右对齐格式，所以采用第③种情况。

        如果没有选中硬件触发(寄存器 DAC_CR1 的 TENx 位置’0’)，存入寄存器 DAC_DHRx 的数据会在一个 APB1 时钟周期后自动传至寄存器 DAC_DORx。

        如果选中硬件触发(寄存器 DAC_CR1 的 TENx 位置’1’)，数据传输在触发发生以后 3 个 APB1 时钟周期后完成。一旦数据从 DAC_DHRx 寄存器装入 DAC_DORx 寄存器，在经过时间TSETTLING之后，输出即有效，TSETTLING这段时间的长短依电源电压和模拟输出负载的不同会有所变化。我们可以从STM32F407ZGT6 的数据手册查到的典型值为 3us，最大是 6us。所以 DAC 的转换速度最快是 333K 左右。

        不使用硬件触发（TEN=0），其转换的时间框图如图:

        当 DAC 的参考电压为 Vref+的时候，DAC 的输出电压是线性的从 0~Vref+，12 位模式 下 DAC 输出电压与 Vref+以及 DORx 的计算公式如下：

        DACx 输出电压=Vref*（DORx/4095）

        DAC 控制寄存器(DAC_CR):

        DAC_CR 的低 16 位用于控制通道 1，而高 16 位用于控制通道 2。在 DAC_CR 设置好之后，DAC就可以正常工作了，我们仅需要再设置 DAC 的数据保持寄存器的值，就可以在 DAC 输出通道得到你想要的电压了（对应 IO 口设置为模拟输入）。

        数据保持寄存器(DAC_DHR12R1)：

        该寄存器用来设置 DAC 输出，通过写入 12 位数据到该寄存器，就可以在 DAC 输出通 道 1（PA4）得到我们所要的结果。

        通道2和通道1寄存器情况一样，通过PA5输出结果。

        双通道寄存器(DHR12RD):

        该寄存器是 12 位右对齐的双通道寄存器，0-11bit 用于通道1,16-27bit 用于通道2。

        往该寄存器赋值后的数据会在 DAC 被触发的时候搬运到 2 个 DAC 转换器，然后在这 2 个通道中输出以 12 位右对齐表示的这两个通道的电压。

准备

        MDK5 开发环境。

        STM32F4xx HAL库。

        STM32F407 开发板。

        STM32F4xx 参考手册。

        STM32F4xx 数据手册。

        STM32F407 开发板电路原理图。

步骤

• 新建bsp_dac.h和bsp_dac.c。
• 在bsp_dac.h定义函数。

#ifndef __BSP_DAC_H
#define __BSP_DAC_H

#include "stm32f4xx.h"

void DAC_Init(void);

void DAC_Ch1_Set_Value(uint16_t value);
uint16_t DAC_Ch1_Get_Value(void);

void DAC_Ch2_Set_Value(uint16_t value);
uint16_t DAC_Ch2_Get_Value(void);

void DAC_TwoCh_Set_value(uint16_t ch1val, uint16_t ch2val);
uint32_t DAC_TwoCh_Get_value(void);
#endif

• 在bsp_dac.c中实现操作函数。

        第一步：初始化DAC和通道引脚PA4、PA5。

        第二步：单通道CH1、CH2的值设置和获取。

        第三步：双通道寄存器的值设置和获取。

#include "bsp_dac.h"

DAC_HandleTypeDef dac_Handle;

void DAC_Init(void)
{

	DAC_ChannelConfTypeDef dac_Config;

	dac_Handle.Instance = DAC;
	HAL_DAC_Init(&dac_Handle); // 初始化 DAC

	dac_Config.DAC_OutputBuffer = DAC_OUTPUTBUFFER_DISABLE; // DAC1 输出缓冲关闭
	dac_Config.DAC_Trigger = DAC_TRIGGER_NONE; // 无触发功能

	HAL_DAC_ConfigChannel(&dac_Handle, &dac_Config, DAC_CHANNEL_1); // DAC 通道 1 配置
	HAL_DAC_ConfigChannel(&dac_Handle, &dac_Config, DAC_CHANNEL_2); // DAC 通道 2 配置

	HAL_DAC_Start(&dac_Handle, DAC_CHANNEL_1); // 开启 DAC 通道 1
	HAL_DAC_Start(&dac_Handle, DAC_CHANNEL_2); // 开启 DAC 通道 2
}

void HAL_DAC_MspInit(DAC_HandleTypeDef* hdac)
{
	GPIO_InitTypeDef GPIO_Initure;
	__HAL_RCC_DAC_CLK_ENABLE();
	__HAL_RCC_GPIOA_CLK_ENABLE();

	GPIO_Initure.Pin = GPIO_PIN_4 | GPIO_PIN_5;
	GPIO_Initure.Mode = GPIO_MODE_ANALOG;
	GPIO_Initure.Pull = GPIO_NOPULL;
	GPIO_Initure.Speed = GPIO_SPEED_FAST;
	HAL_GPIO_Init(GPIOA,&GPIO_Initure);
}

/**
*  函数名:DAC_Ch1_Set_Value
*  描述:设置通道 1 输出电压
*  输入:value:0~3300,代表 0~3.3V
*  输出:
*/
void DAC_Ch1_Set_Value(uint16_t value)
{
	double temp = value;
	temp /= 1000;
	temp = temp * 4095/3.3;
	HAL_DAC_SetValue(&dac_Handle, DAC_CHANNEL_1, DAC_ALIGN_12B_R, temp);

}

uint16_t DAC_Ch1_Get_Value(void)
{
	return HAL_DAC_GetValue(&dac_Handle, DAC_CHANNEL_1);
}

/**
*  函数名:DAC_Ch2_Set_Value
*  描述:设置通道 2 输出电压
*  输入:value:0~3300,代表 0~3.3V
*  输出:
*/
void DAC_Ch2_Set_Value(uint16_t value)
{
	double temp = value;
	temp /= 1000;
	temp = temp * 4095/3.3;
	HAL_DAC_SetValue(&dac_Handle, DAC_CHANNEL_2, DAC_ALIGN_12B_R, temp);

}

uint16_t DAC_Ch2_Get_Value(void)
{
	return HAL_DAC_GetValue(&dac_Handle, DAC_CHANNEL_2);
}

/**
*  函数名:DAC_TwoCh_Set_value
*  描述:设置双通道的值
*  输入:ch1val 通道1的值 ch2val 通道2的值
*  输出:
*/
void DAC_TwoCh_Set_value(uint16_t ch1val, uint16_t ch2val)
{
	double temp1 = ch1val;
	temp1 /= 1000;
	temp1 = temp1 * 4095/3.3;

	double temp2 = ch2val;
	temp2 /= 1000;
	temp2 = temp2 * 4095/3.3;
	HAL_DACEx_DualSetValue(&dac_Handle, DAC_ALIGN_12B_R, temp1, temp2);
}

/**
*  函数名:DAC_TwoCh_Get_value
*  描述:获取两个通道DOR的值
*  输入:
*  输出:返回的是两个通道值  0-15bit 通道1的值  16-32bit 通道2的值
*/
uint32_t DAC_TwoCh_Get_value()
{
	return HAL_DACEx_DualGetValue(&dac_Handle);
}

在main.c中：

        第一步：KEY0设置单通道CH1、CH2电压值。

        第二步：KEY1通过ADC读取CH1电压值。

        第三步：KEY2通过ADC读取CH2电压值。

        第四步：KEY_WKUP 设置双通道的值。在通过KEY1、KEY2读取两个通道值。

#include "bsp_clock.h"
#include "bsp_uart.h"
#include "bsp_key.h"
#include "bsp_adc.h"
#include "bsp_dac.h"
#include "bsp_led.h"

int main(void)
{
	uint32_t value = 0;

	CLOCLK_Init(); // 初始化系统时钟
	UART_Init(); // 串口初始化
	KEY_Init(); // 按键初始化
	LED_Init(); // LED初始化
	ADC1_Init();
	DAC_Init();

	while(1)
	{

		uint8_t key = KEY_Scan(0);

		if(key == 1) // KEY0按下 设置单通道值
		 {
			 LED1_Toggle; // 点亮LED1

			 if(value > 3300)
			 {
					value = 0;
			 }
			 DAC_Ch1_Set_Value(value); // 设置通道1
			 DAC_Ch2_Set_Value(value); // 设置通道2
			 printf("DAC1 set value : %d \n",value);

			 value += 500;
		 }

		 if(key == 2) // KEY1按下 读取通道1电压值
		 {
			 LED2_Toggle; // 点亮LED2
			 float dacx = DAC_Ch1_Get_Value() *(3.3/4096); // 读取通道1值
			 printf("DAC1 CH1 value : %0.2f V \n",dacx);

			 float adcx = ADC1_GetAverageValue(ADC_CHANNEL_6, 10) *(3.3/4096); // ADC读取通道1电压值
			 printf("ADC1 CH1 value : %0.2f V \n",adcx);

		 }

		 if(key == 3) // KEY2按下 读取通道2电压值
		 {
			 LED2_Toggle; // 点亮LED2
			 float dacx = DAC_Ch2_Get_Value() *(3.3/4096); // 读取通道2值
			 printf("DAC1 CH2 value : %0.2f V \n",dacx);

			 float adcx = ADC1_GetAverageValue(ADC_CHANNEL_6, 10) *(3.3/4096); // ADC读取通道2电压值
			 printf("ADC1 CH2 value : %0.2f V \n",adcx);

		 }

		 if(key == 4) // WK_UP按下 同时设置双通道的值
		 {
			 LED2_Toggle; // 点亮LED2
			 DAC_TwoCh_Set_value(2000, 2500); // 设置双通道寄存器DHR12RD
			 printf("CH1 value : %.2f V\n", 2.0);
			 printf("CH2 value : %.2f V\n", 2.5);

			 uint32_t data = DAC_TwoCh_Get_value(); // 读取双通道寄存器DHR12RD
			 uint16_t ch1val = data;
			 uint16_t ch2val = data >> 16;
			 printf("CH1 DOR1 value : %d \n", ch1val);
			 printf("CH2 DOR2 value : %d \n", ch2val);
		 }

		 HAL_Delay(50);
	}
}

现象

        把编译好的程序下载到开发板。检查开发板参考电压Vref+引脚与VDDA短接使能DAC输出。

        按下key0单独设置两个通道值。比如设置到1000，通过ADC读取两个通道电压值。ADC引脚PA6，DAC通道1是PA4，通道2是PA5。连接PA6与PA4按下KEY1读取通道1的值、连接PA6与PA5按下KEY2读取通道2的值。

         按下WKUP设置双通道寄存器的值CH1 2000 、CH2 2500（会经过换算，实际设置到寄存器的值为2481,3102）。连接PA6与PA4按下KEY1读取通道1的值、连接PA6与PA5按下KEY2读取通道2的值。
