STM32CUBEMX配置实现STM32F103C8T6矩阵键盘扫描

提示：某宝购买一矩阵键盘，通过STM32CUBEMX软件实现快速调试,基于成本考虑，实际使用国产CH32F103C8T6单片机。
在这里插入图片描述

文章目录

前言

通过上期基于STM32的USB鼠标https://blog.csdn.net/xhl9434826546/article/details/122391238的实现，对于STM32CUBEMX软件的使用有了比较深入的了解，本文需要实现矩阵键盘的驱动，配置难度就不值一提了，实践过程中却难免遇到小问题。本文核心是解决矩阵键盘原理及驱动程序的编写，其中驱动程序编写涉及引脚分配问题。

一、下载安装

1.下载

下载安装最新版本STM32CubeMX，本文使用的版本为V6.4.0，其他版本区别不大，下载链接：
https://download.csdn.net/download/XHL9434826546/75058920
（对于官网下载困难的用户可以下载，截止2022年1月发布的最新版本V6.4.0，适用于Windows平台，也可以访问官网进行下载：https://www.st.com/en/development-tools/stm32cubemx.html）

2.安装

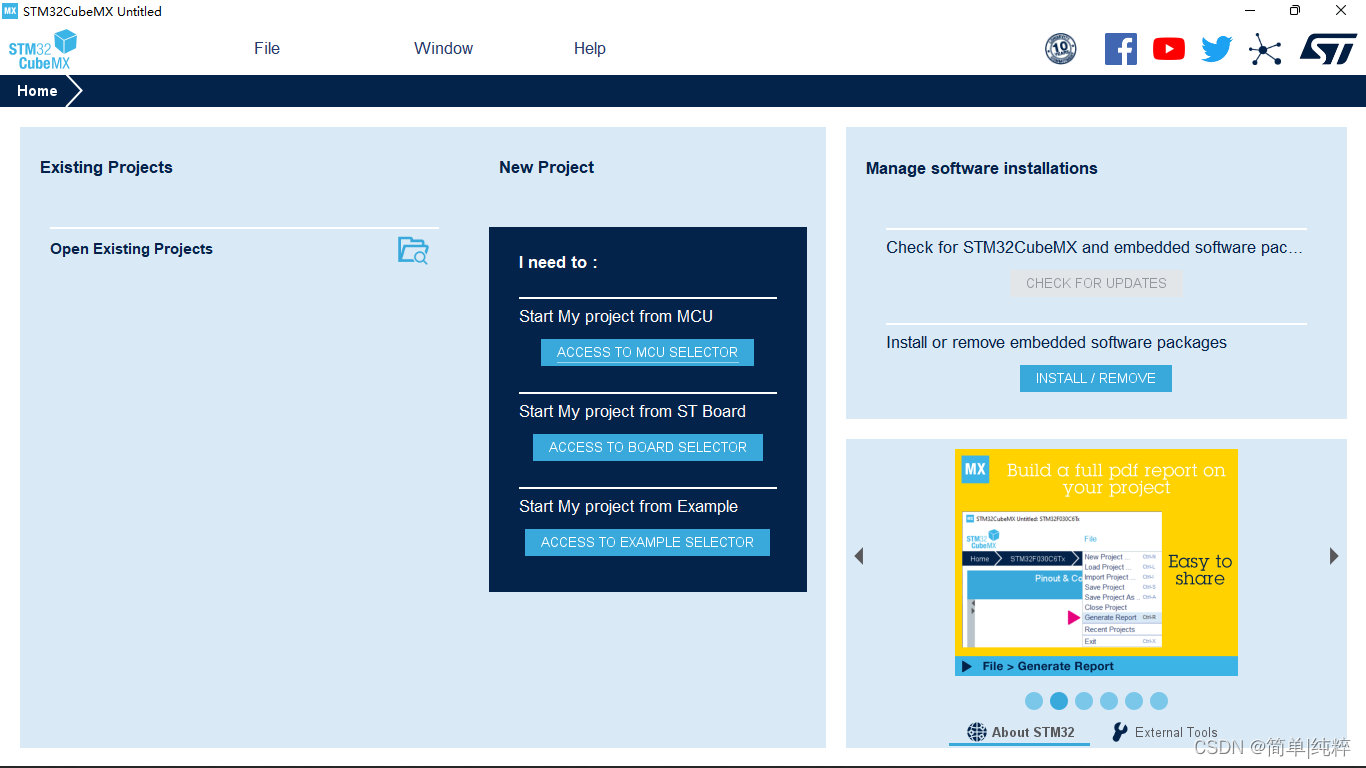

全英文版，安装路径最后不要有任何中文，根据提示一路下一步，成功安装主界面如下：
在这里插入图片描述

二、配置步骤

1.创建项目

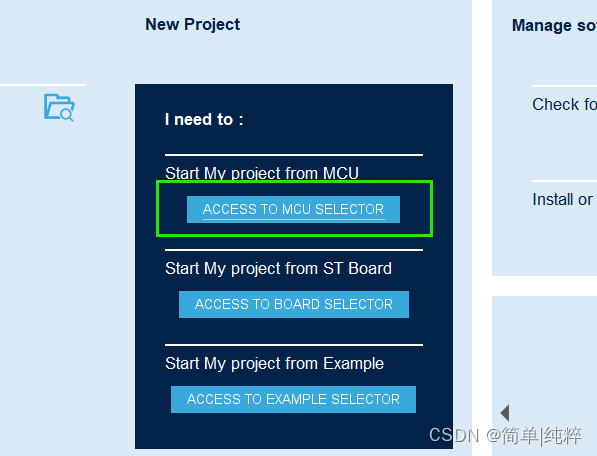

选择第一个，进入MCU选择器。
在这里插入图片描述

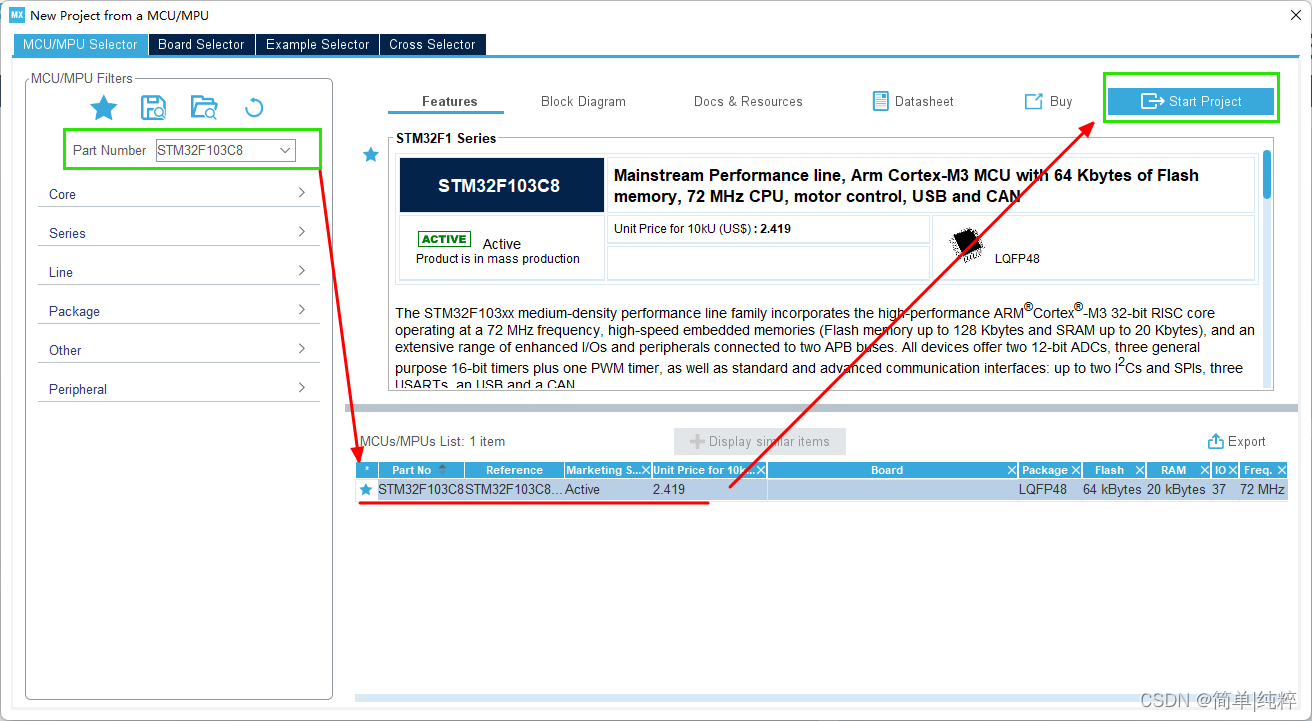

输入STM32F103C8筛选出对应的型号，点击开始项目按钮。
在这里插入图片描述

2.引脚配置

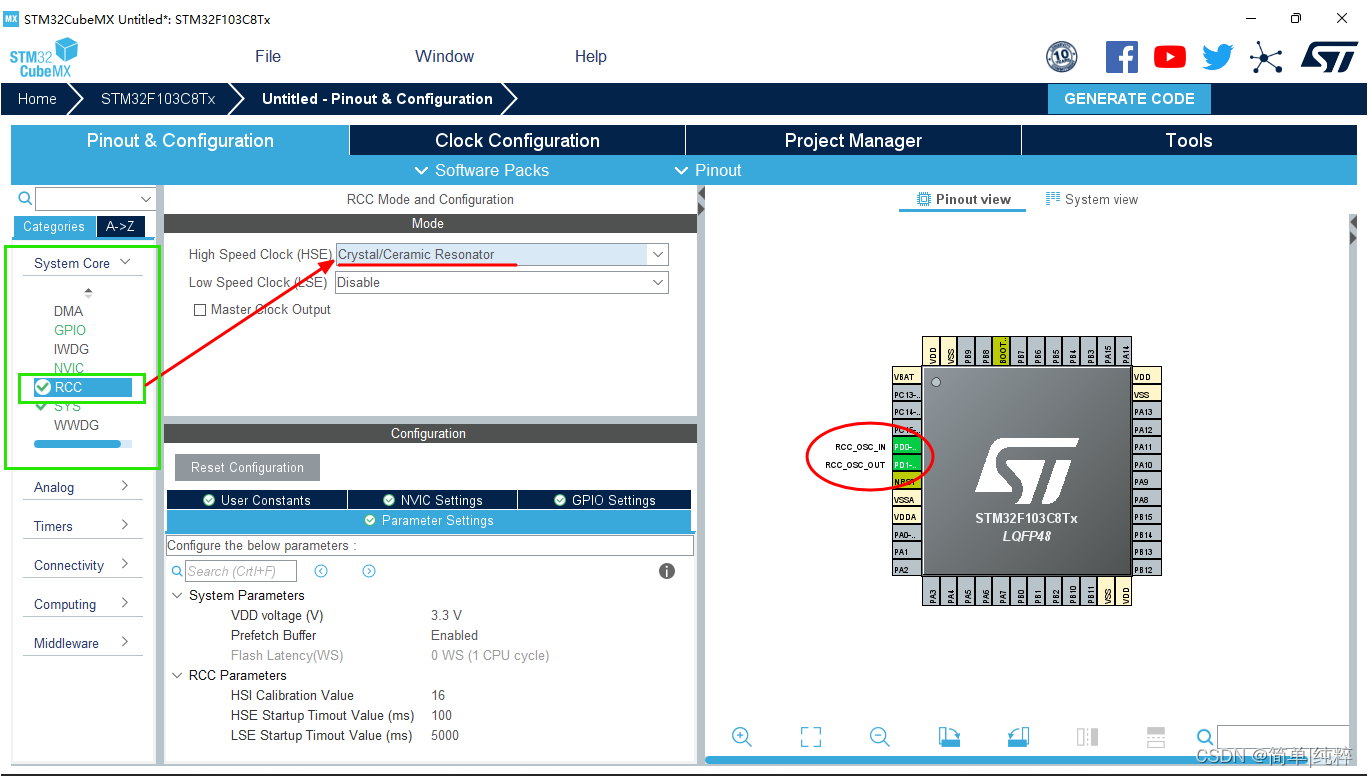

配置高速时钟源引脚与为外部晶振(默认8M)连接，
在这里插入图片描述

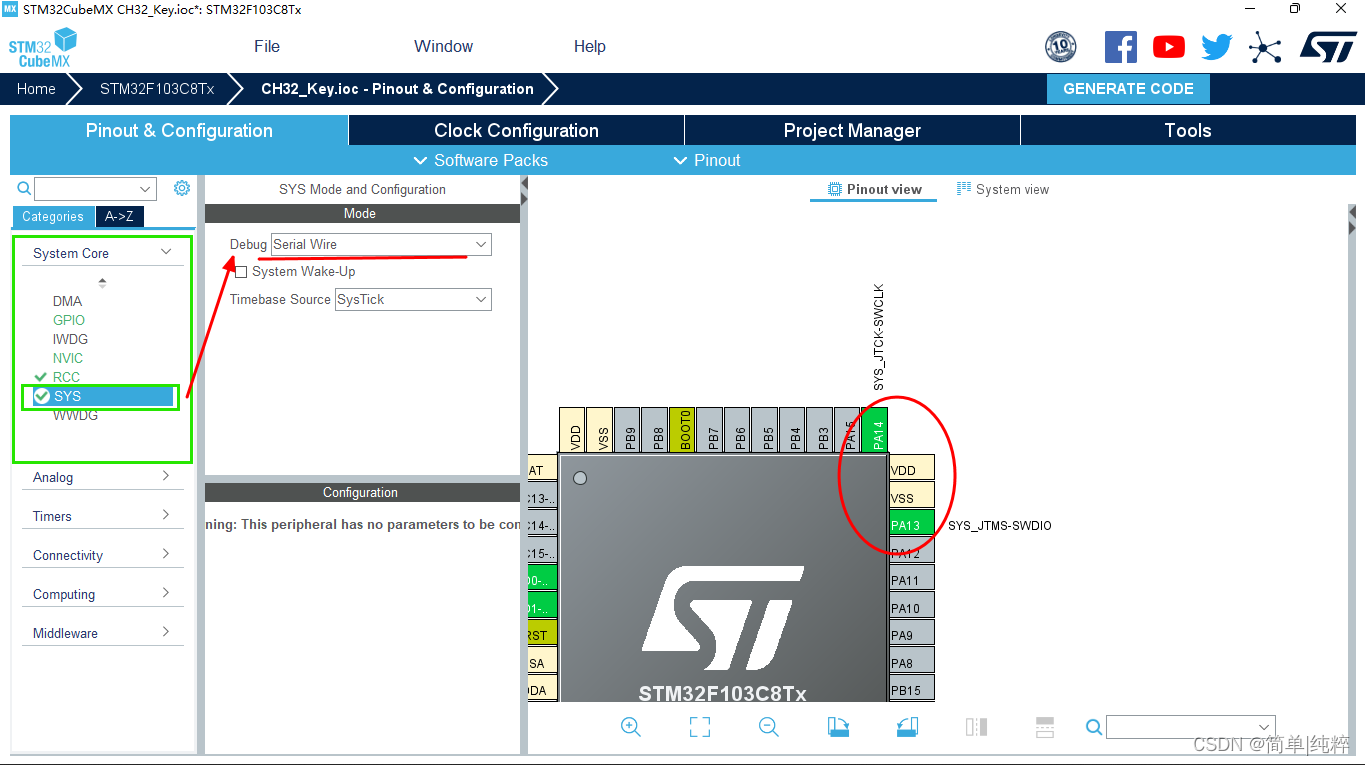

配置调试接口，
在这里插入图片描述

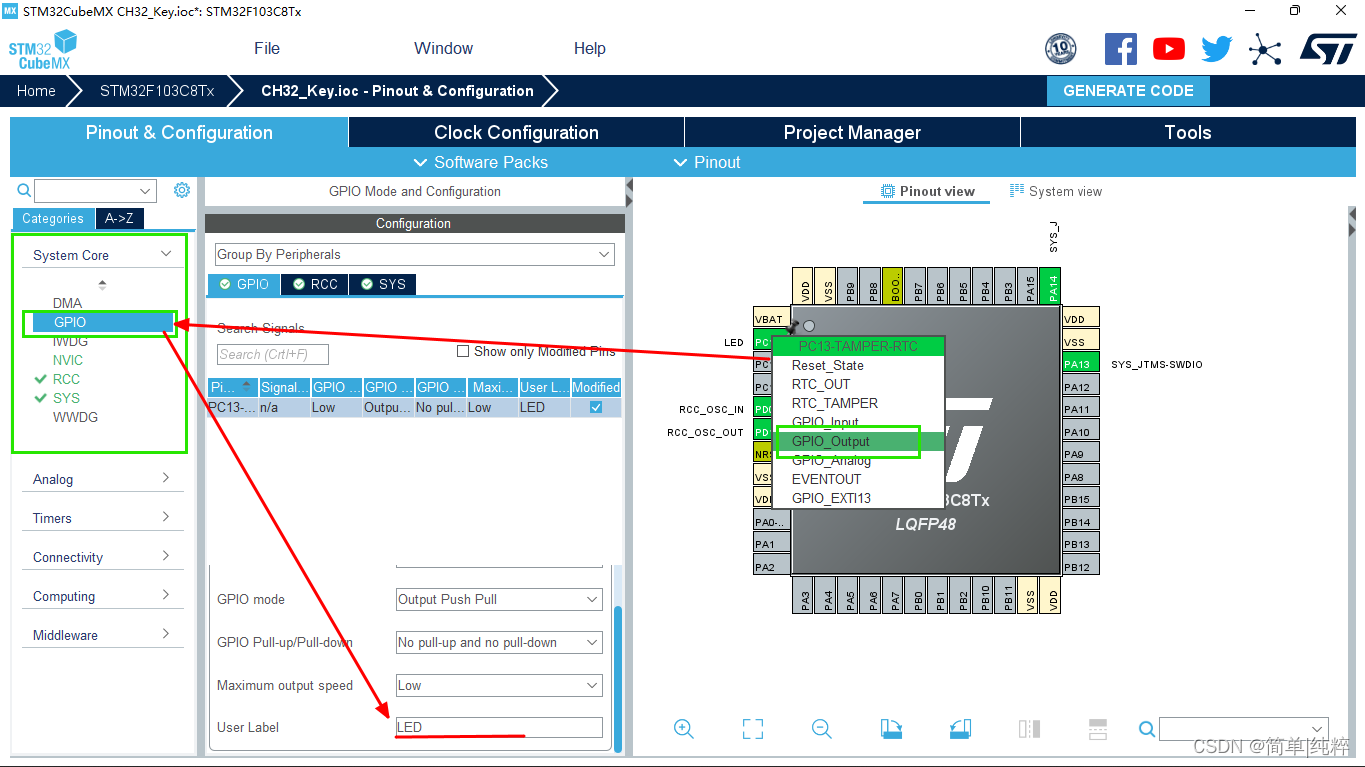

配置LED引脚(板载LED引脚为GPIOC13)，
在这里插入图片描述

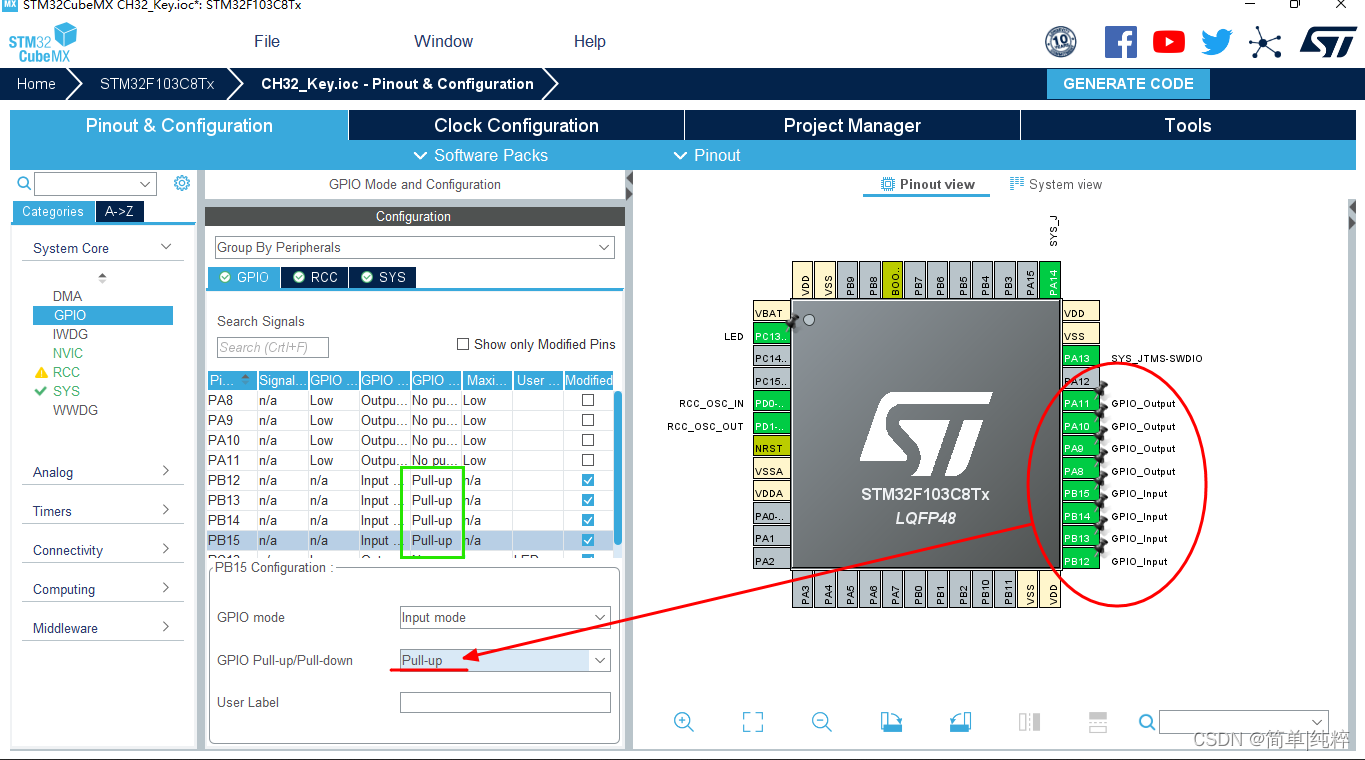

配置矩阵键盘连接引脚，4个输入口改为上拉输入，4个输出口，此处使用较多的引脚，必须注意该引脚是否支持GPIO功能，貌似都支持，实际上有些口会出问题，如之前使用了PB6和PB7引脚，反复调试一直有问题，发现CH32的这两个引脚比较特殊，是HUSB接口，无法作为通用GPIO，STM32应该没这个问题。
在这里插入图片描述

3.时钟配置

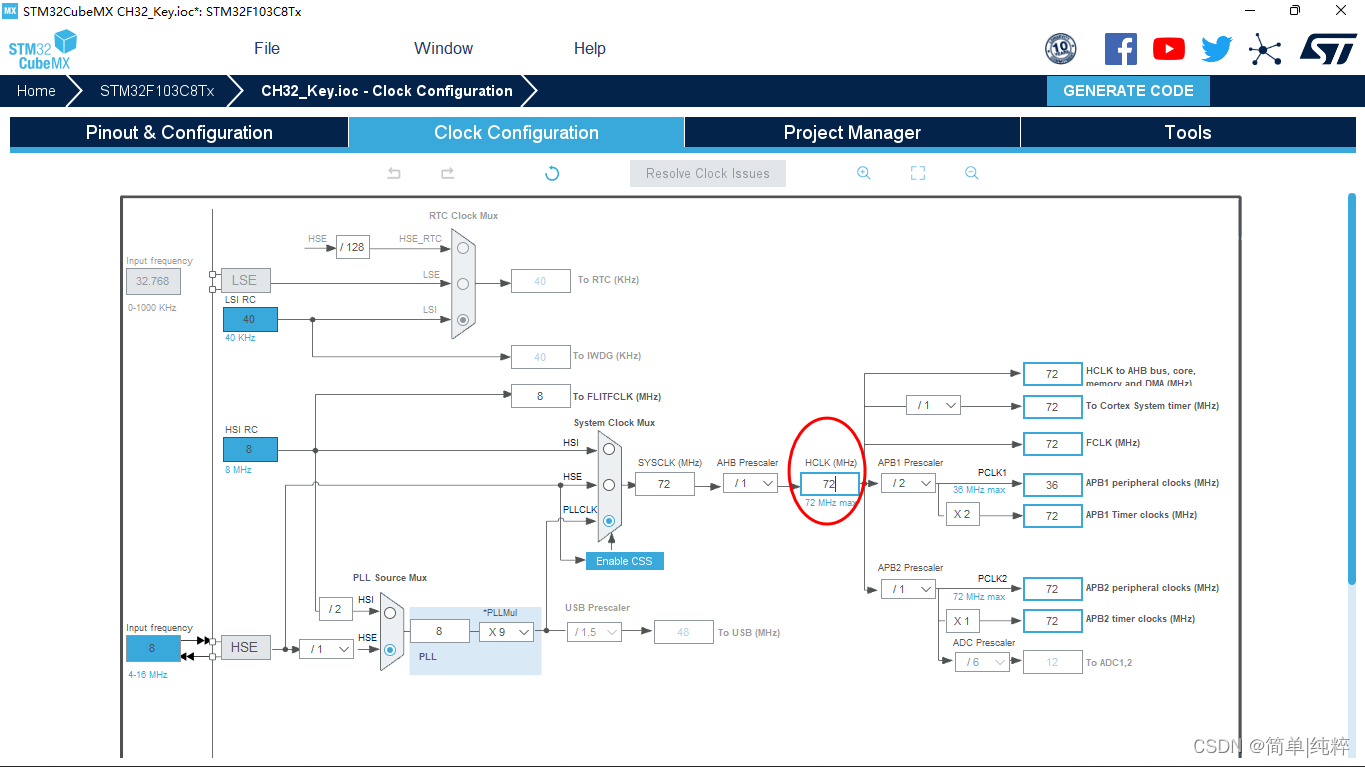

直接输入HCLK时钟为72，软件会自动匹配其他各个分频因子。

4.生成代码

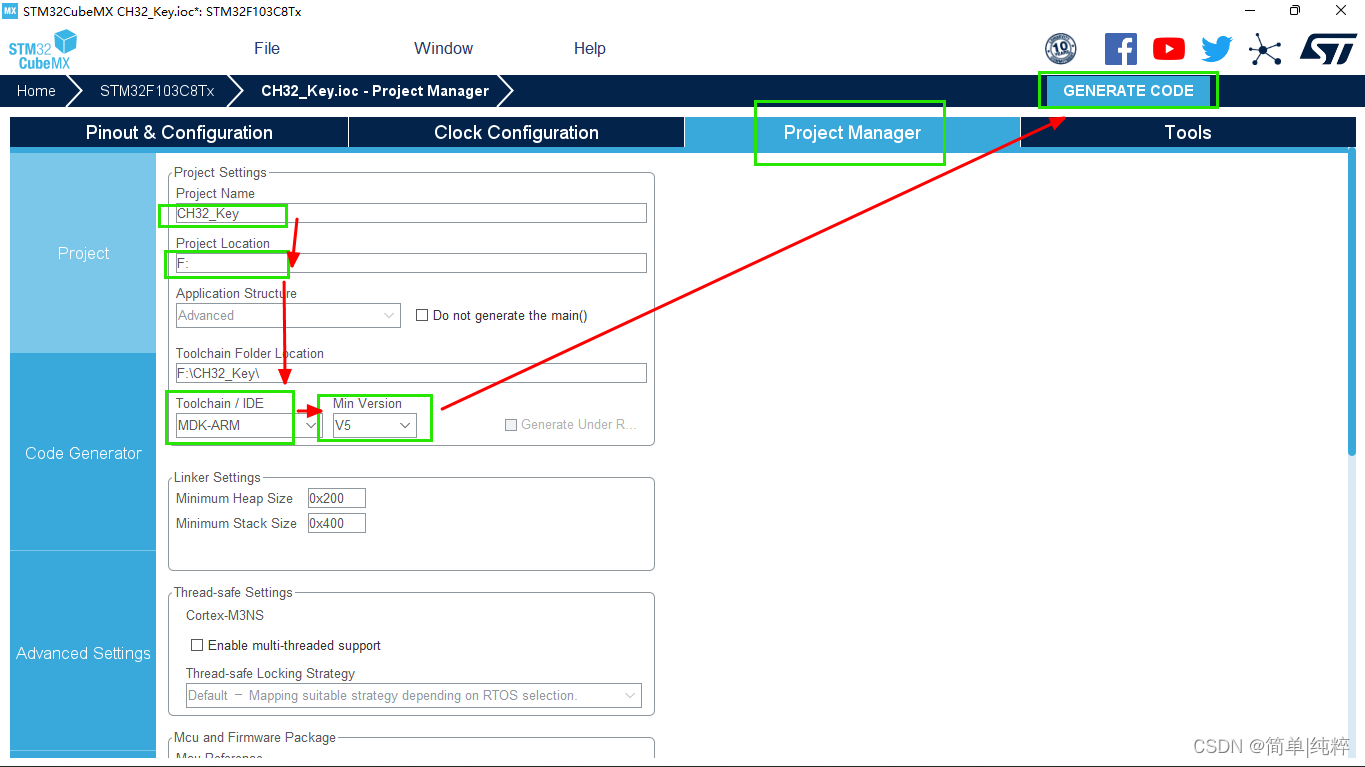

输入项目名称，生成项目的路径(路径不能有任何中文，否则会报错)，编译器类型以及最低版本，本文使用的IDE为Keil uVision V5.25.2.0，在这里插入图片描述

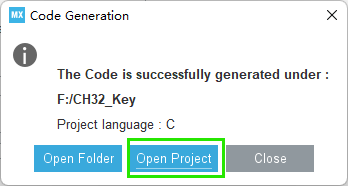

生成后直接点击打开项目
在这里插入图片描述

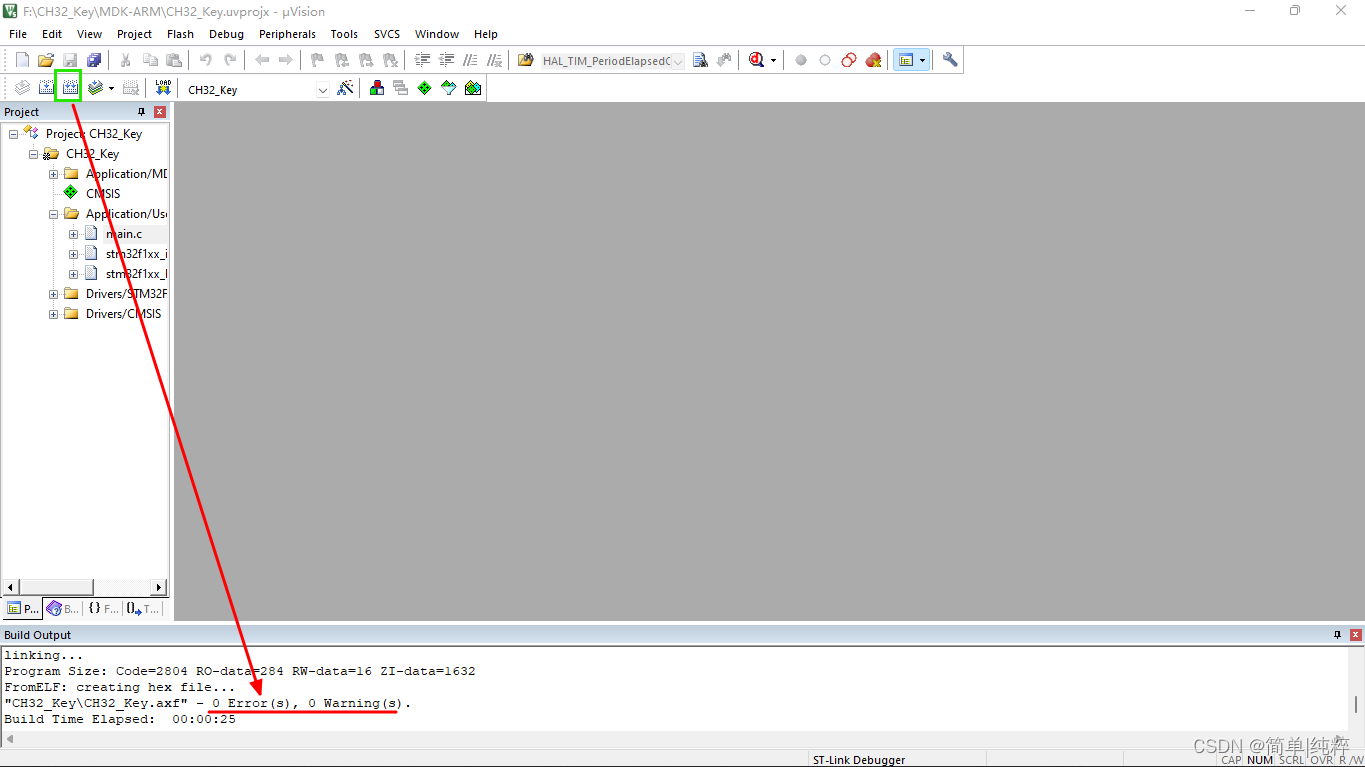

点击编译，0错误，0警告，表示生成成功。
在这里插入图片描述

三、修改代码

1.向main.c文件添加矩阵键盘扫描函数

/* USER CODE BEGIN 4 */
uint8_t Key_Scan(void)
{
	GPIO_InitTypeDef GPIO_InitStruct = {0};

	/*前4个端口输出低电平*/
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11, GPIO_PIN_RESET);

	//前4个端口推挽输出
	GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
	GPIO_InitStruct.Pull = GPIO_NOPULL;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
	HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

	//后4个端口上拉输入
	GPIO_InitStruct.Pin = GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15;
	GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
	GPIO_InitStruct.Pull = GPIO_PULLUP;
	HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
	HAL_Delay(10);
	if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_15)==GPIO_PIN_RESET)//读取第1行
	{
		/*后4个端口输出低电平*/
		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15, GPIO_PIN_RESET);
		//后4个端口推挽输出
		GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
		HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
		//前4个端口上拉输入
		GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
		GPIO_InitStruct.Pull = GPIO_PULLUP;
		GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11;
		HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
		HAL_Delay(10);
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_8)==GPIO_PIN_RESET)return 'A';
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_9)==GPIO_PIN_RESET)return '3';
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_10)==GPIO_PIN_RESET)return '2';
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_11)==GPIO_PIN_RESET)return '1';
	}
	if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_14)==GPIO_PIN_RESET)//读取第2行
	{
		/*后4个端口输出低电平*/
		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15, GPIO_PIN_RESET);
		//后4个端口推挽输出
		GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
		HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
		//前4个端口上拉输入
		GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
		GPIO_InitStruct.Pull = GPIO_PULLUP;
		GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11;
		HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
		HAL_Delay(10);
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_8)==GPIO_PIN_RESET)return 'B';
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_9)==GPIO_PIN_RESET)return '6';
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_10)==GPIO_PIN_RESET)return '5';
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_11)==GPIO_PIN_RESET)return '4';
	}
	if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_13)==GPIO_PIN_RESET)//读取第3行
	{
		/*后4个端口输出低电平*/
		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15, GPIO_PIN_RESET);
		//后4个端口推挽输出
		GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
		HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
		//前4个端口上拉输入
		GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
		GPIO_InitStruct.Pull = GPIO_PULLUP;
		GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11;
		HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
		HAL_Delay(10);
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_8)==GPIO_PIN_RESET)return 'C';
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_9)==GPIO_PIN_RESET)return '9';
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_10)==GPIO_PIN_RESET)return '8';
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_11)==GPIO_PIN_RESET)return '7';
	}
	if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_12)==GPIO_PIN_RESET)//读取第4行
	{
		/*后4个端口输出低电平*/
		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15, GPIO_PIN_RESET);
		//后4个端口推挽输出
		GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
		HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
		//前4个端口上拉输入
		GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
		GPIO_InitStruct.Pull = GPIO_PULLUP;
		GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11;
		HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
		HAL_Delay(10);
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_8)==GPIO_PIN_RESET)return 'D';
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_9)==GPIO_PIN_RESET)return '#';
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_10)==GPIO_PIN_RESET)return '0';
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_11)==GPIO_PIN_RESET)return '*';
	}
	return 0;
}

添加函数声明

/* USER CODE BEGIN PFP */
uint8_t Key_Scan(void);
/* USER CODE END PFP */

2.向main.c文件添加测试程序

 /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */
		if(Key_Scan() == '#')
			HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_RESET);
		else
			HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_SET);
    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */

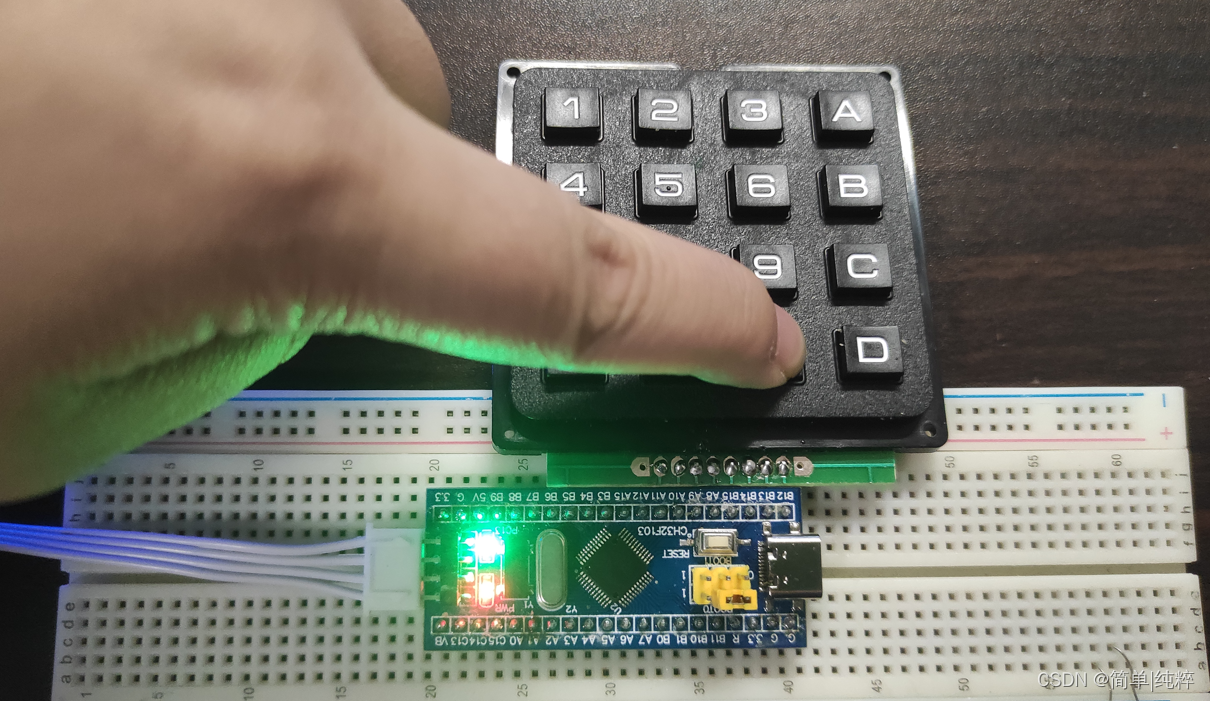

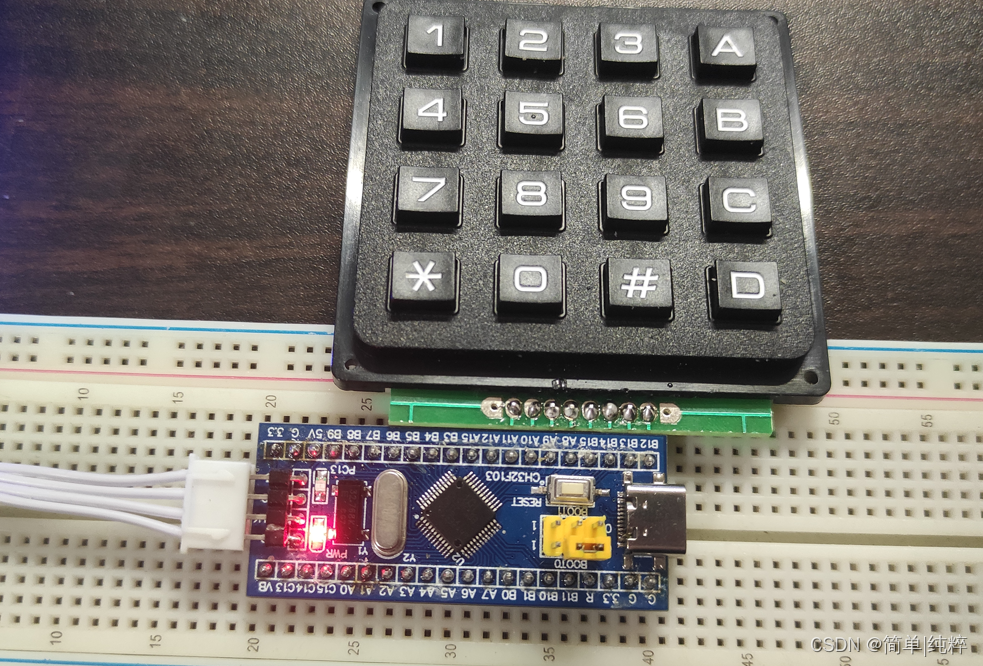

测试成功，按下#键LED亮，松开灭，同理可以测试其他按键。
在这里插入图片描述
在这里插入图片描述

四、内容拓展

1.矩阵键盘原理

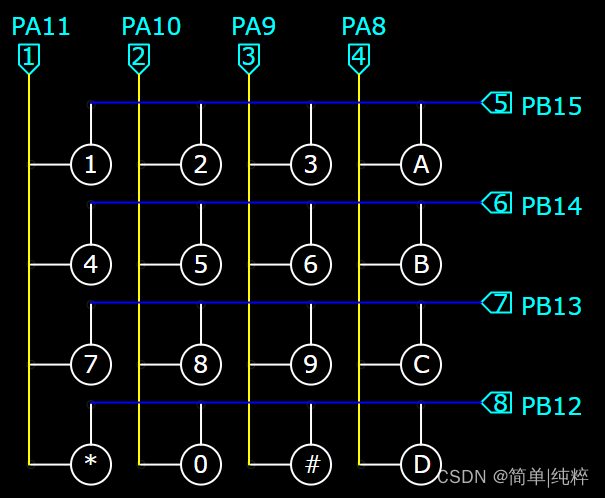

如图所示，按下相应按键后，相应两个引脚会连通，因为材料原因，此键盘按键具有内阻，通过实践内阻在1K以内，因此当按键扫描方式读取时，要考虑输入内阻，通过将输入引脚配置为上拉输入，根据数据手册，上拉电阻大概为40K左右，远大于键盘内阻，故通过实际测试，能够准确响应。
在这里插入图片描述

2.矩阵键盘扫描逻辑

有两种方式：

  • 一种是逐行扫描，因程序逻辑清晰，本文采用这种方式，先将4列都接低电平，也就是1、2、3、4端口，5、6、7、8端口配置为上拉输入，故默认电平为高，第一行(5端口)开始判断是否为低电平，是则5端口推挽输出低电平，高 1、2、3、4端口配置为上拉输入，逐一判断是否被拉低，从而确定该行哪个按键被按下，依次进行第2、3、4行。
  • 一种是行列扫描，行扫描：先将4列都接低电平，也就是1、2、3、4端口，5、6、7、8端口配置为上拉输入，故默认电平为高，如某按键按下，则该行会被拉低，记录所在行。列扫描：先将4行都接低电平，也就是5、6、7、8端口，1、2、3、4端口配置为上拉输入，故默认电平为高，如某按键按下，则该列会被拉低，记录所在列。综合行列找出该按键。
