【嘉立创EDA专业版-画板指南】

（一）EDA简介

嘉立创EDA专业版下载
嘉立创EDA文档教程

（二）EDA-快捷键

（三）EDA-原理图

■ 原理图要点

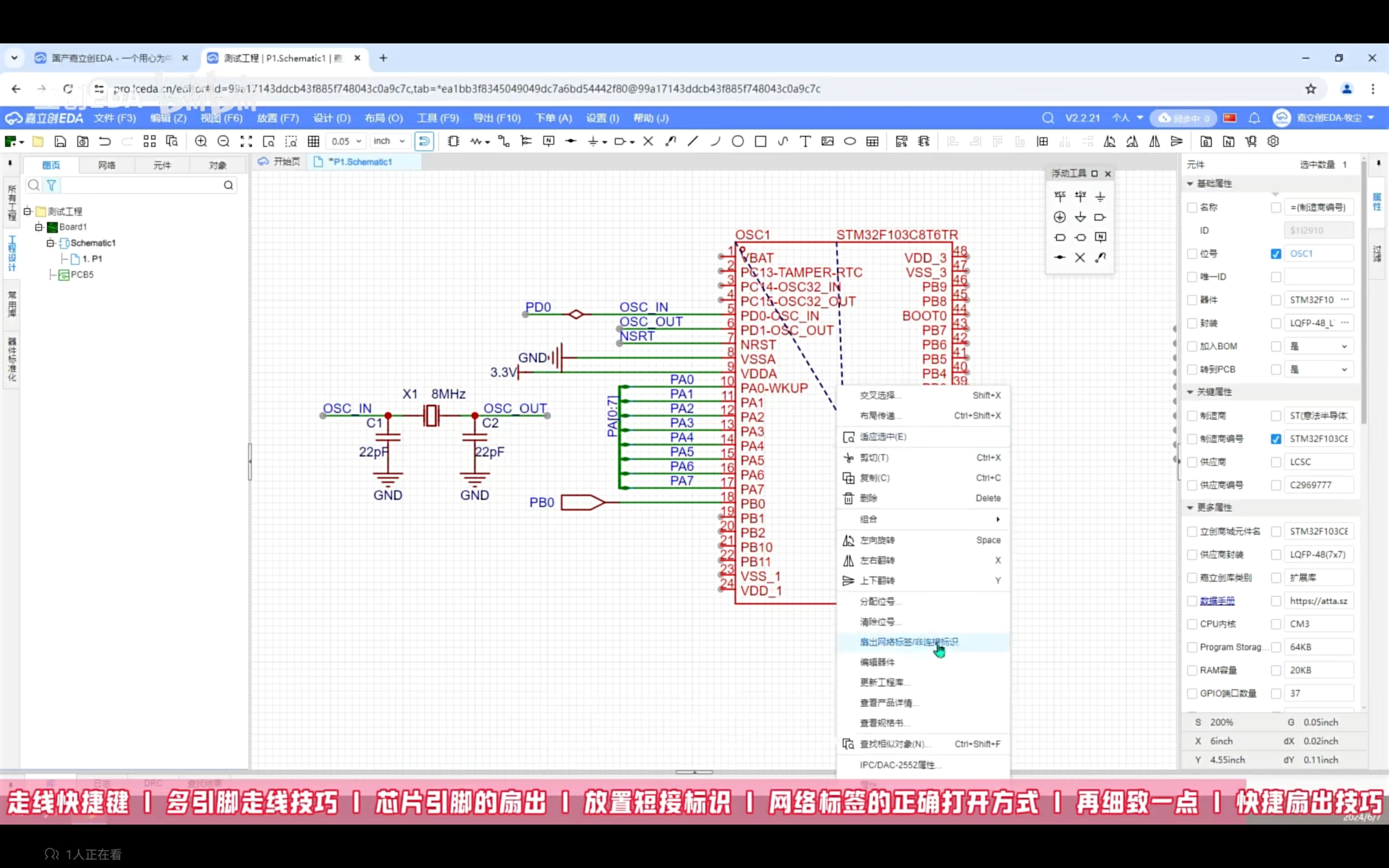

1. 扇出网络标签/非连接标识。 == 如图一==
2. 按 q 切换单位 mil 和 mm 。
3. 设置网格间隔。 == 如图二==
4. 放置器件后，点击右键取消重复放置。
5. 全选电路图后可按 左右上下 移动。
6. 可设计复用模块，避免重复绘制相同电路。 == 如图三==

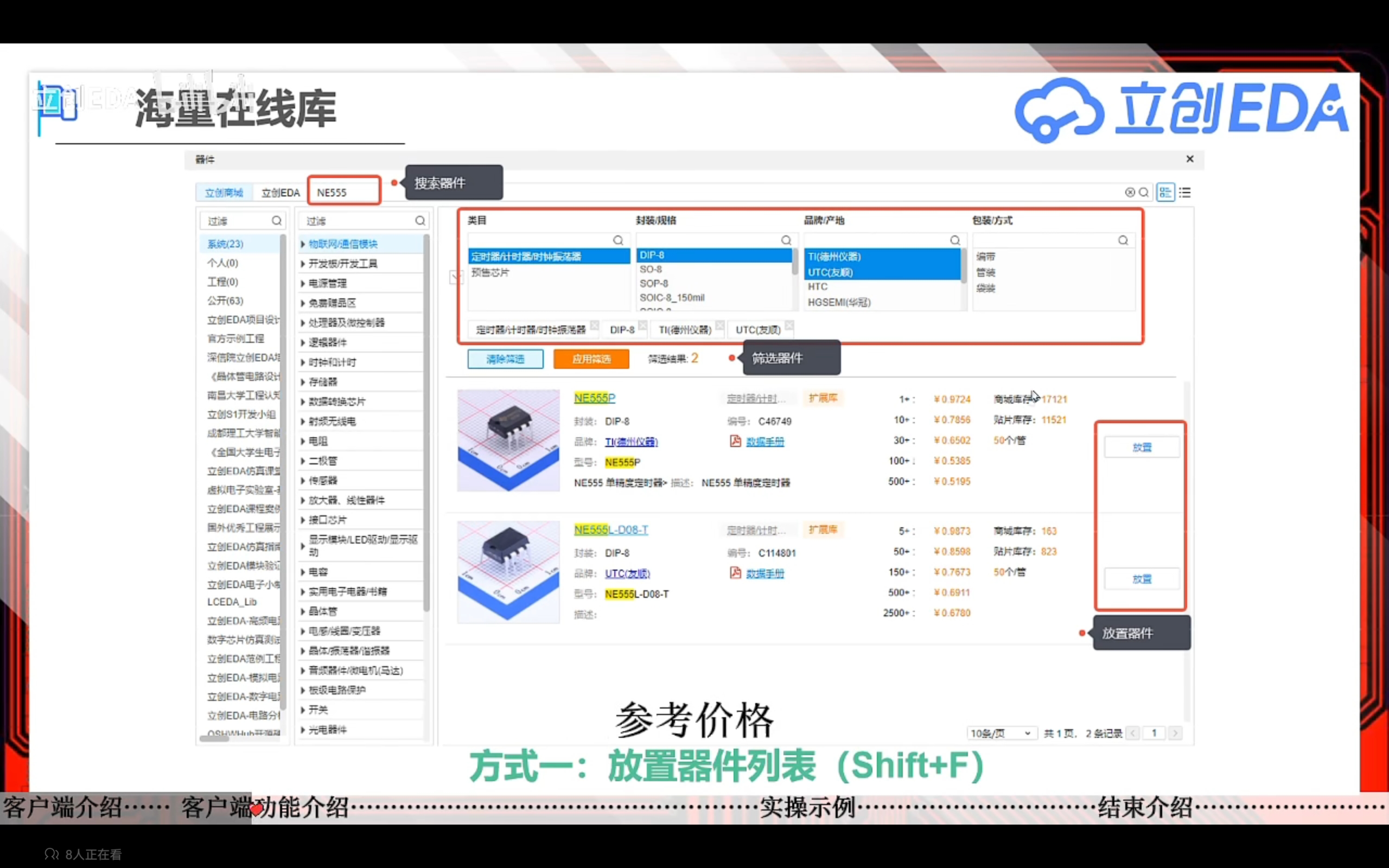

7. 嘉立创海量在线库。 快捷键 Shift+F 。 == 如图四==

图一：扇出网络标签/非连接标识

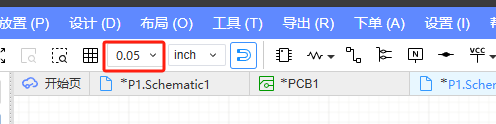

图二： 设置网格间隔

图三：复用模块

图四：shift+F 海量在线库

■ 检测DRC

绘制原理图要检测DRC。

■ 更新/转换原理图到PCB

绘制原理图 更新/转换原理图到PCB

（四）EDA-PCB

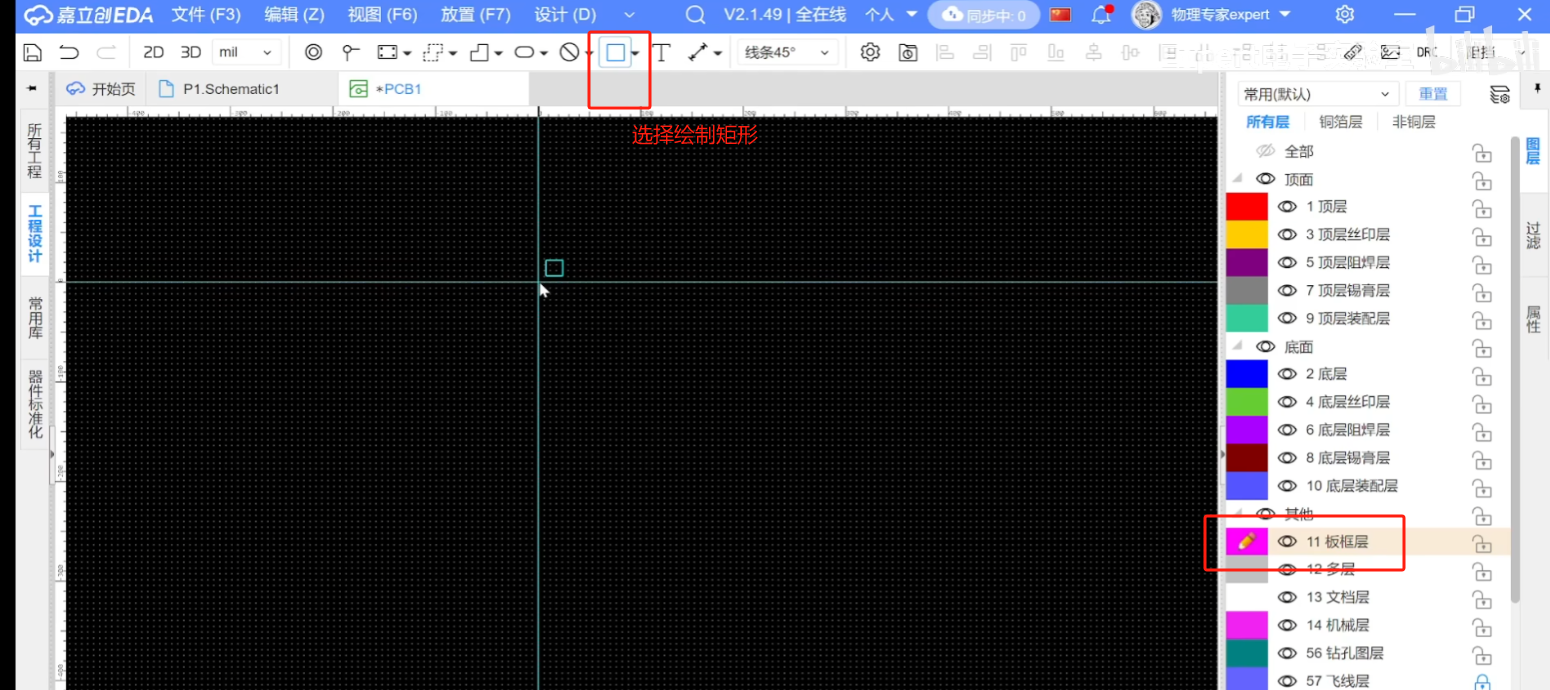

■ 绘制板框

■ 绘制过孔

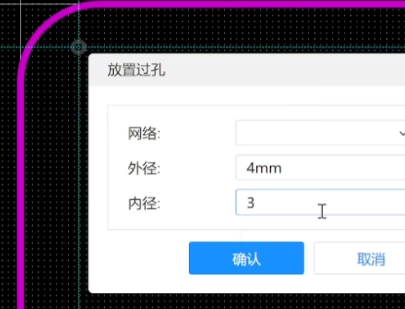

1. 点击过孔->在按tab键设置如下- 外径4mm 内径3mm （网络不设置就是空白）


■ 设置导线宽度

按住tab键设置导线宽度

■ 放置过孔

点击过孔后在画板上不要放置在按tab键出现如下输入框

■ 布局传递

在院里图页面框选部分电路在ctrl + shift + x 进行布局传递

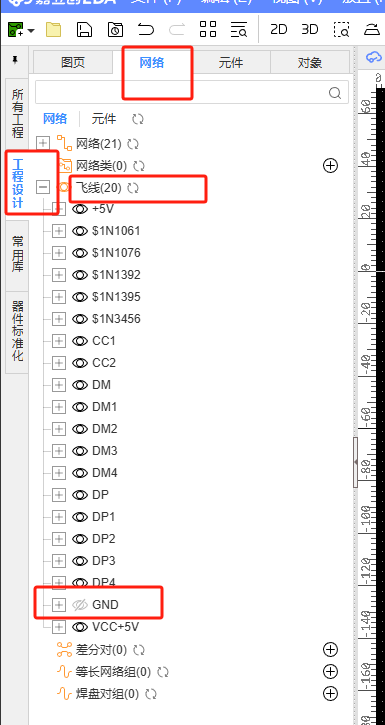

■ 隐藏GND

■ 修改设计规则

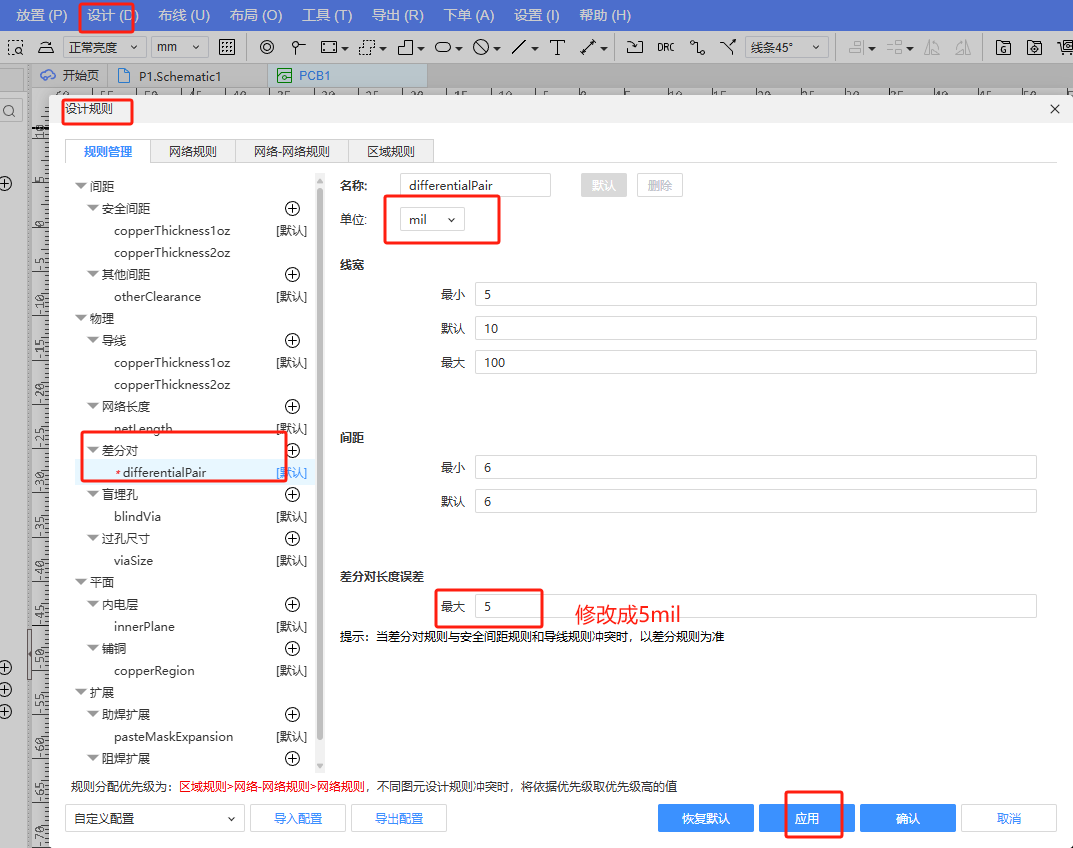

■ 修改差分线设计规则

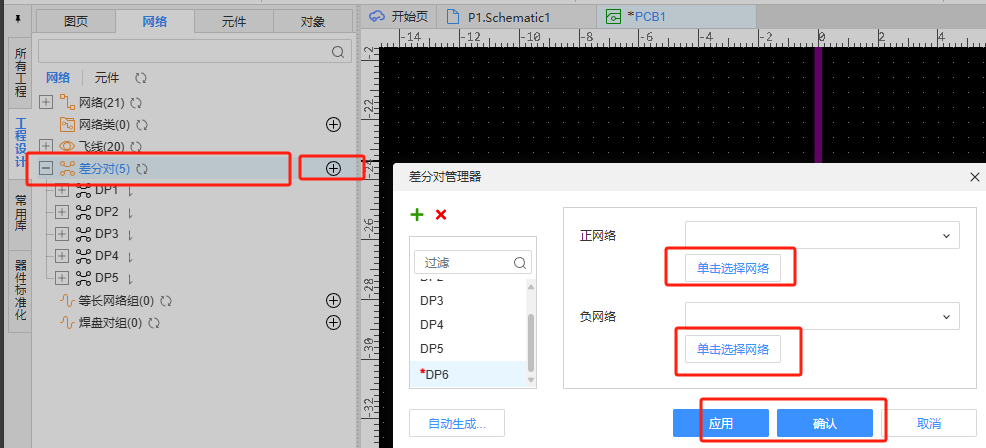

■ 将差分信号线添加差分对：

■ 差分信号线等长处理

步骤：点击布线-> 等长调节->点击短的那条差分线拖动调节。

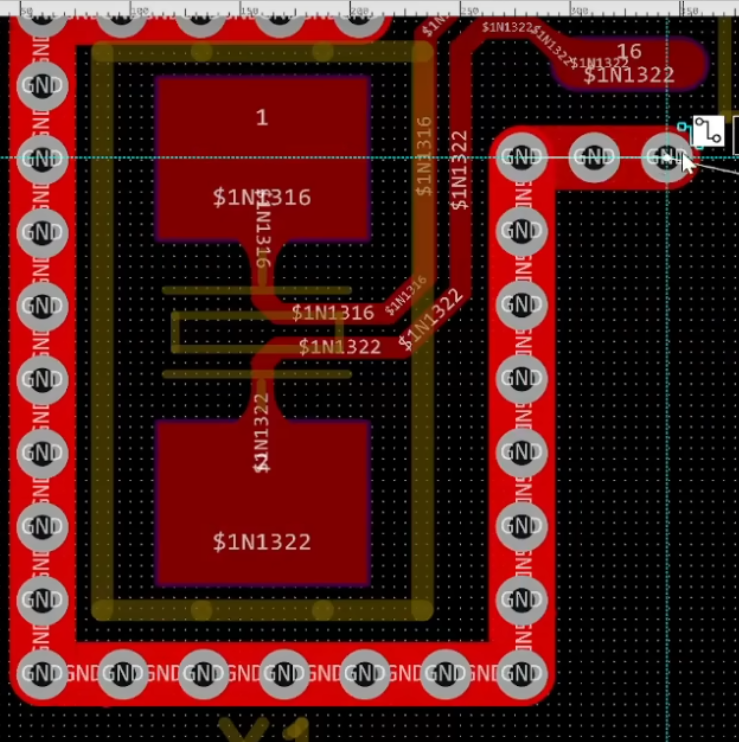

■ 晶振电路过孔包围并用导线连接起来

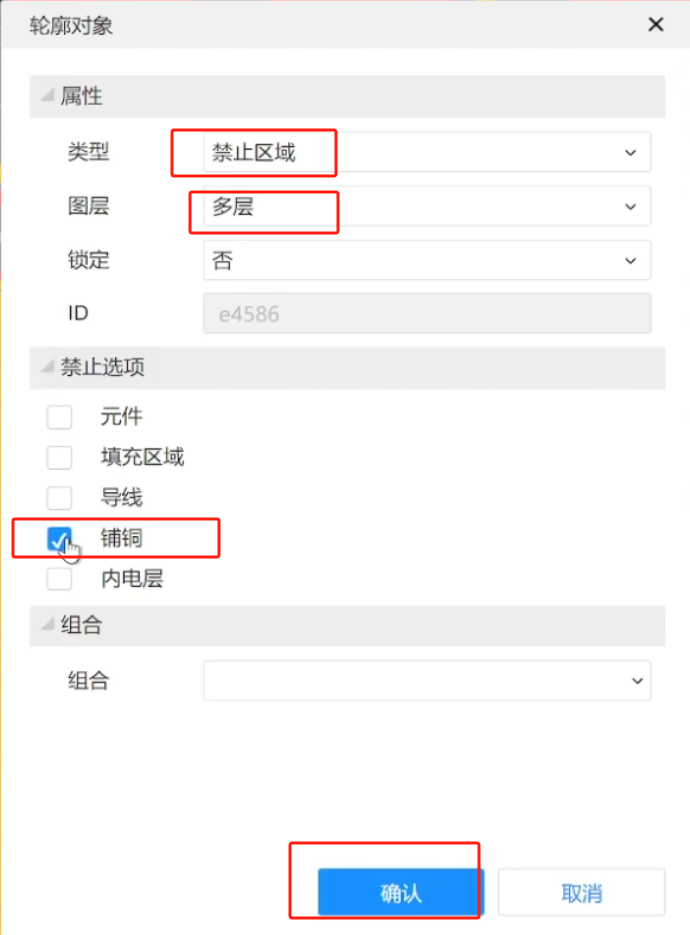

■ 禁止铺铜区域

点击放置–>禁止区域
一般将晶振这部分禁止铺铜

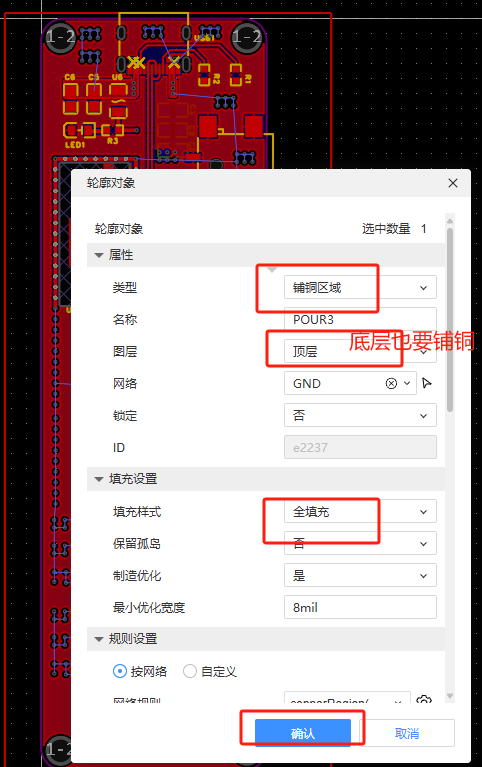

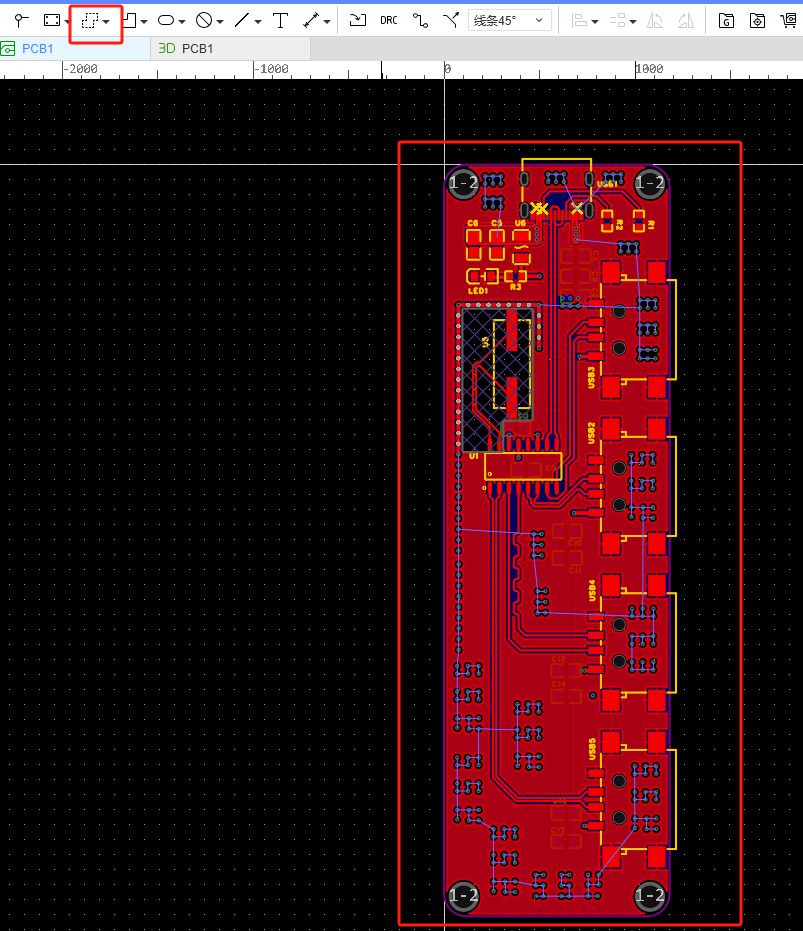

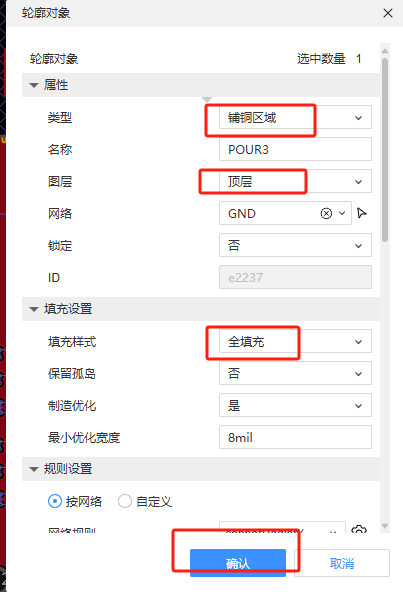

■ 对顶层和底层全部铺铜处理

■ 添加泪滴

工具–》泪滴

■ 检测DRC

绘制PCB要检测DRC。

■ 调节-丝印

步骤：点击丝印，调节大小和文字。
注意放置位置 顶层丝印层，底层丝印层。

■ 放置logo&版本号

点击放置-》图片-》选择logo 图层选择顶层丝印层-修改尺寸。
点击放置-》文字-》设置版本 图层选择顶层丝印层-修改尺寸。

(五) EDA-导出生产文件

■ 导出生产文件 Gerber

(六) EDA-下单

■ 嘉立创下单助手

1. 领取优惠卷
2. PCB下单----计价下单—上传pcb下单 （1. 选择不需要生成搞。2. 3. ）

(七) EDA-常见错误

■ PCB焊盘之间间距小于10mil报错 , 重新铺铜就解决了

■ GND铺铜后报错[对象 1 与其他相同网络的对象断开了连接

原因: (小白理解：GND的飞线穿过了导线，导致铺铜后该图中的GND没有连接上；
主要原因： 铺铜死区？孤岛？死铜？
解决方法: 放置GND过孔；最后使得飞线不穿过顶层导线
