出租车计费器Verilog代码vivado ego1开发板

名称：出租车计费器Verilog代码vivado  ego1开发板（文末获取）

软件：vivado

语言：Verilog

代码功能：

出租车计费器

1、起步价5元，3公里内起步价

2、3公里后每公里2.1元

3、停车等待时，0.6元每十分钟

4、计费方式可以通过代码参数快捷修改

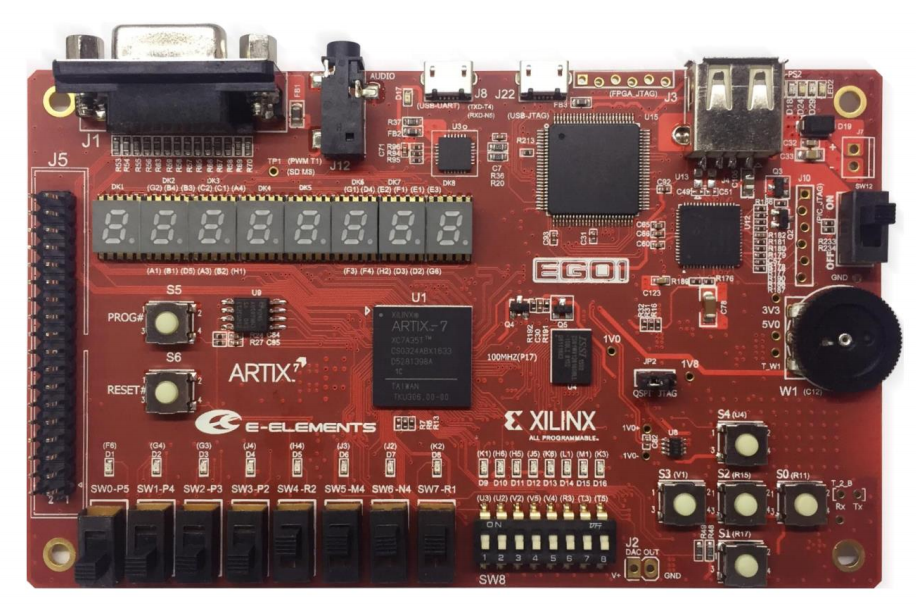

本代码已在ego1开发板验证，ego1开发板如下，其他开发板可以修改管脚适配：

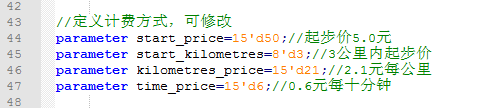

1. 计费方式可自定义，修改以下代码即可

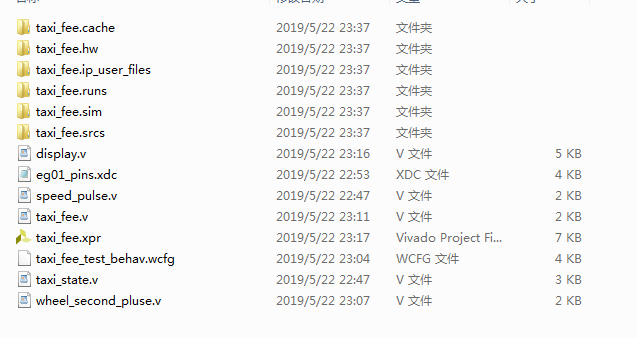

2. 工程文件

3. 程序文件

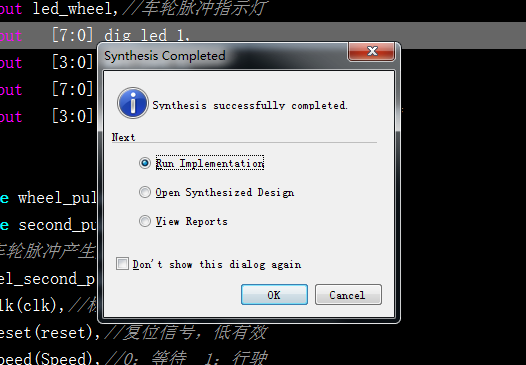

4. 程序运行

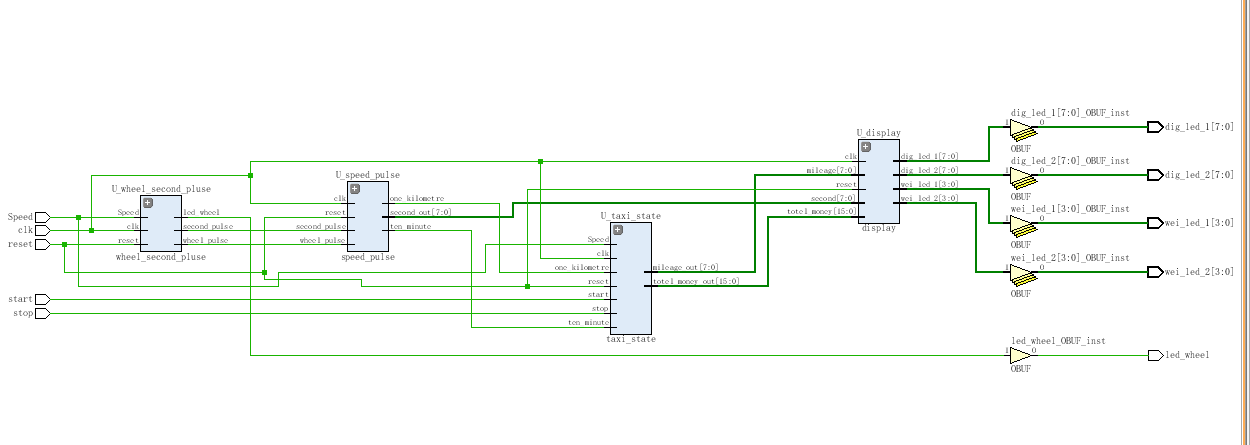

5. 程序RTL图

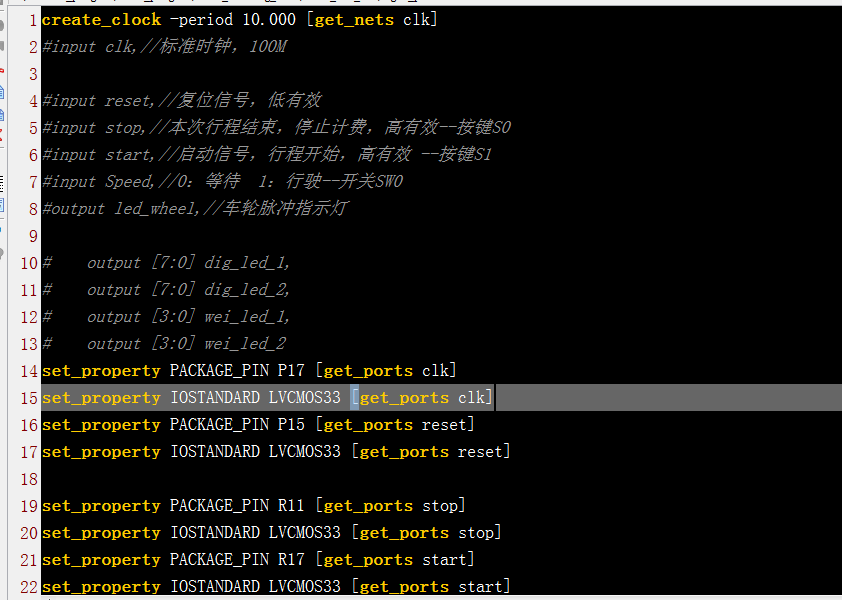

6. 管脚约束

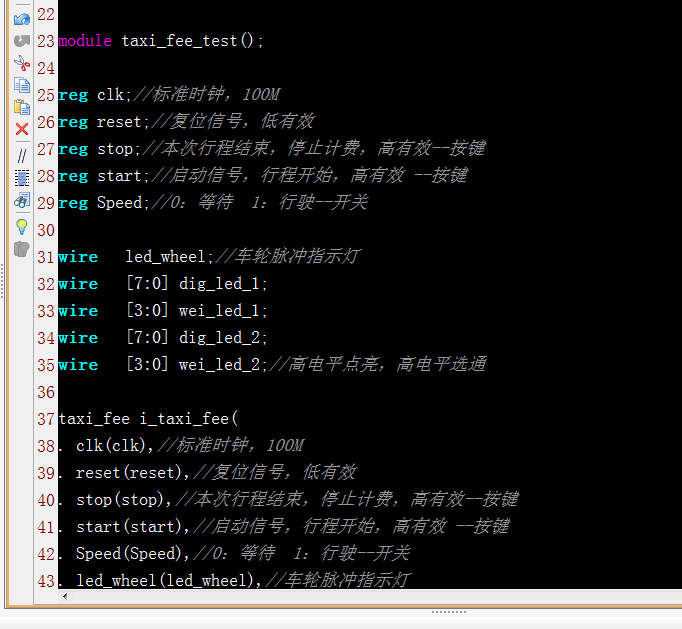

7. Testbench

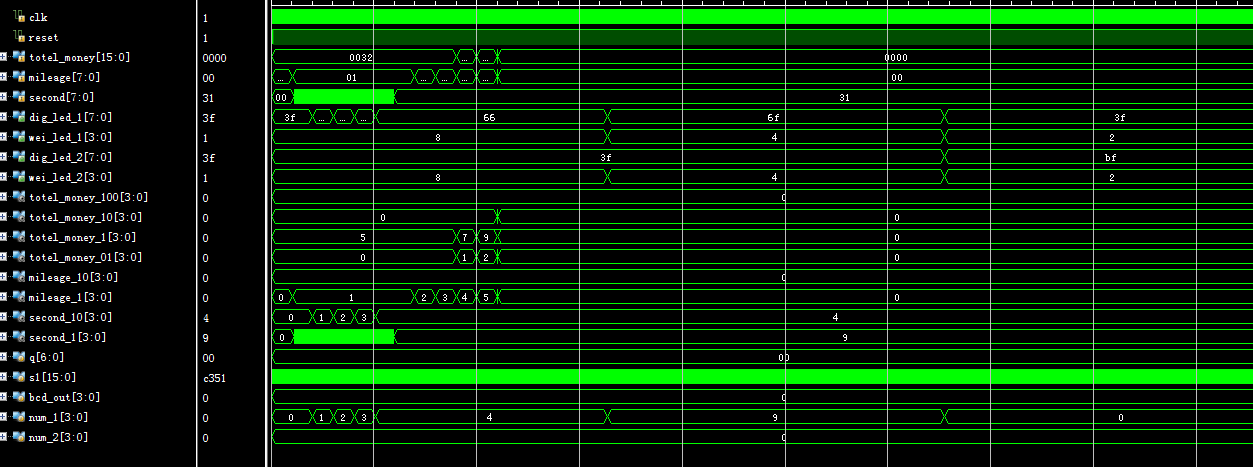

8. 仿真图

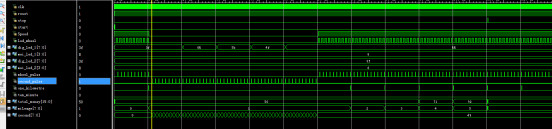

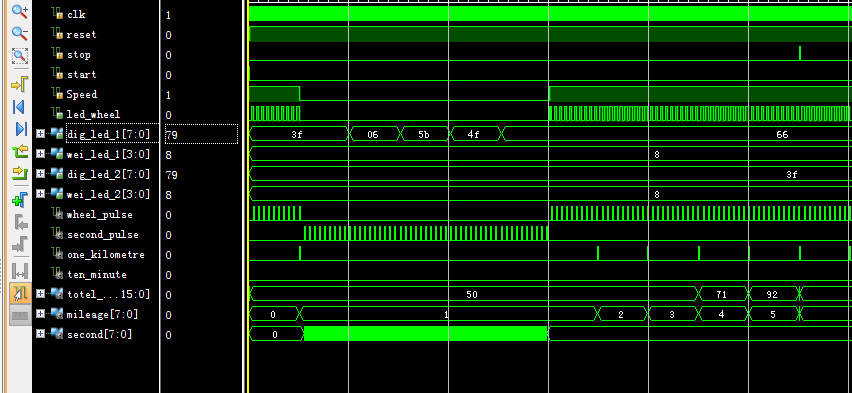

整体仿真

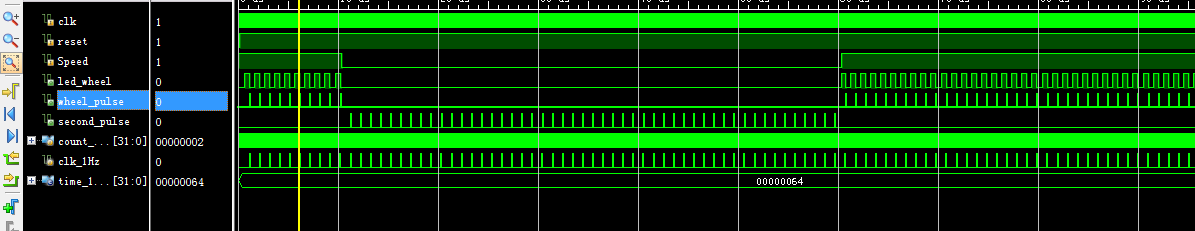

wheel_second_pluse模块

speed_pulse模块

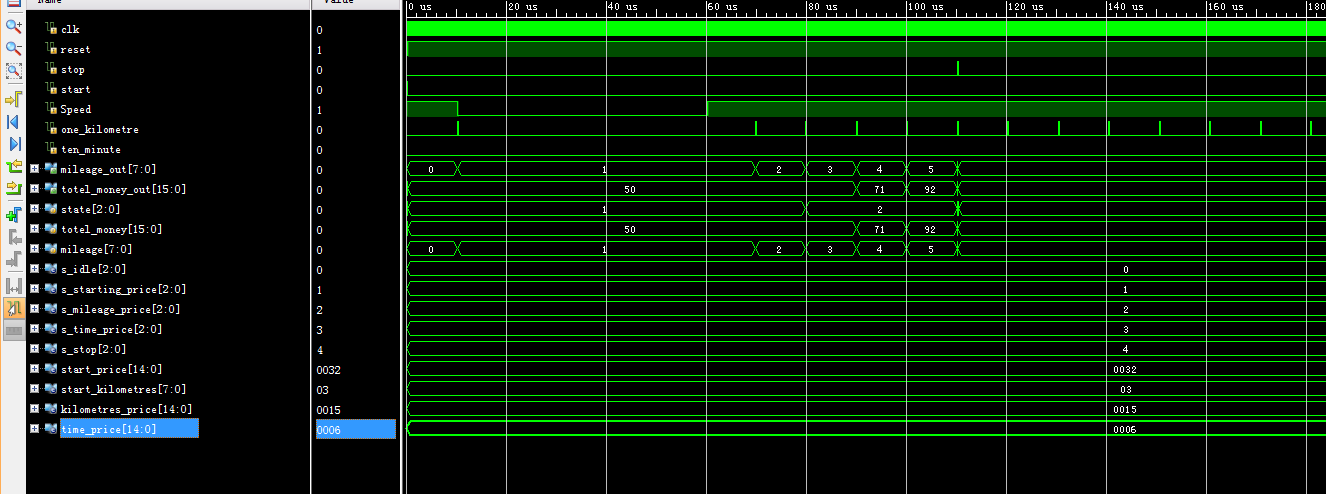

taxi_state模块

Display模块

部分代码展示:

module taxi_fee(
input clk,//标准时钟，100M
input reset,//复位信号，低有效
input stop,//本次行程结束，停止计费，高有效--按键
input start,//启动信号，行程开始，高有效 --按键
input Speed,//0：等待  1：行驶--开关
output led_wheel,//车轮脉冲指示灯
output   [7:0] dig_led_1,
output   [3:0] wei_led_1,
output   [7:0] dig_led_2,
output   [3:0] wei_led_2//高电平点亮，高电平选通
);
wire wheel_pulse;
wire second_pulse;
//车轮脉冲产生及秒脉冲产生模块
wheel_second_pluse U_wheel_second_pluse(
. clk(clk),//标准时钟，100MHz
. reset(reset),//复位信号，低有效
. Speed(Speed),//0：等待  1：行驶
. led_wheel(led_wheel),
. wheel_pulse(wheel_pulse), // 车轮脉冲,10个1公里
. second_pulse(second_pulse) //秒脉冲
);
//模块例化
wire one_kilometre;//1公里产生一次
wire ten_minute;//暂停等待,10分钟产生一次
wire [15:0] totel_money;
wire [7:0] mileage;
wire [7:0] second;
//信号定义
speed_pulse U_speed_pulse(
. clk(clk),//标准时钟，100M
. reset(reset),//复位信号，低有效
. wheel_pulse(wheel_pulse), // 车轮脉冲,10个1公里
. second_pulse(second_pulse), //秒脉冲
. one_kilometre(one_kilometre),//1公里产生一次
. second_out(second),
. ten_minute(ten_minute)//10分钟产生一次
);
taxi_state U_taxi_state(
. clk(clk),//标准时钟，100M
. reset(reset),//复位信号，低有效
. stop(stop),//本次行程结束，停止计费，高有效
. start(start),//启动信号，行程开始，高有效
. Speed(Speed),//0：等待  1：行驶
. one_kilometre(one_kilometre),//1公里产生一次
. ten_minute(ten_minute),//10分钟产生一次
. mileage_out(mileage),
. totel_money_out(totel_money)//合计费用
);
display U_display(
. clk(clk),//标准时钟，100M
. reset(reset),//复位信号，低有效
. totel_money(totel_money),//费用
. mileage(mileage),//里程
. second(second),
. dig_led_1(dig_led_1),
. wei_led_1(wei_led_1),

. dig_led_2(dig_led_2),
. wei_led_2(wei_led_2)//高电平点亮，高电平选通
);
endmodule

源代码
