十字路口红绿灯Verilog代码Quartus仿真

名称：十字路口红绿灯Verilog代码Quartus仿真(文末获取）

软件：Quartus

语言：Verilog

代码功能：

一课程设计题目

使用硬件描述语言设计一个十字路口的红绿灯控制电路,有东西方向,和南北方向两组红绿灯,每组的亮灯顺序依次为“绿灯一黄灯一红灯一绿灯环亮,其中绿灯亮灯时间为27s,黄灯亮灯时间为35,红亮灯时间为30s.采用倒计时显示剩余时间,使用数码管动态显示。

二、程序设计具体要求:

1、使用 Verilog Hdl语言编写

使用modelsim进行仿真

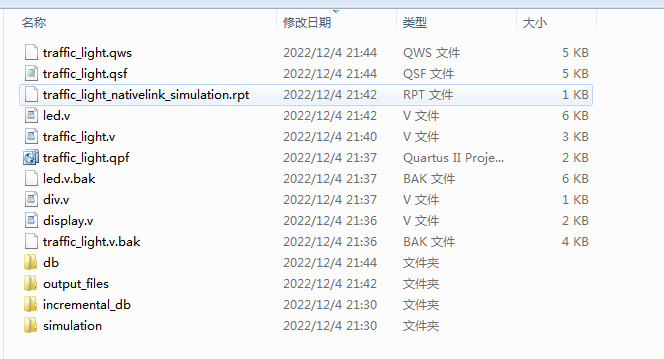

1. 工程文件

2. 程序文件

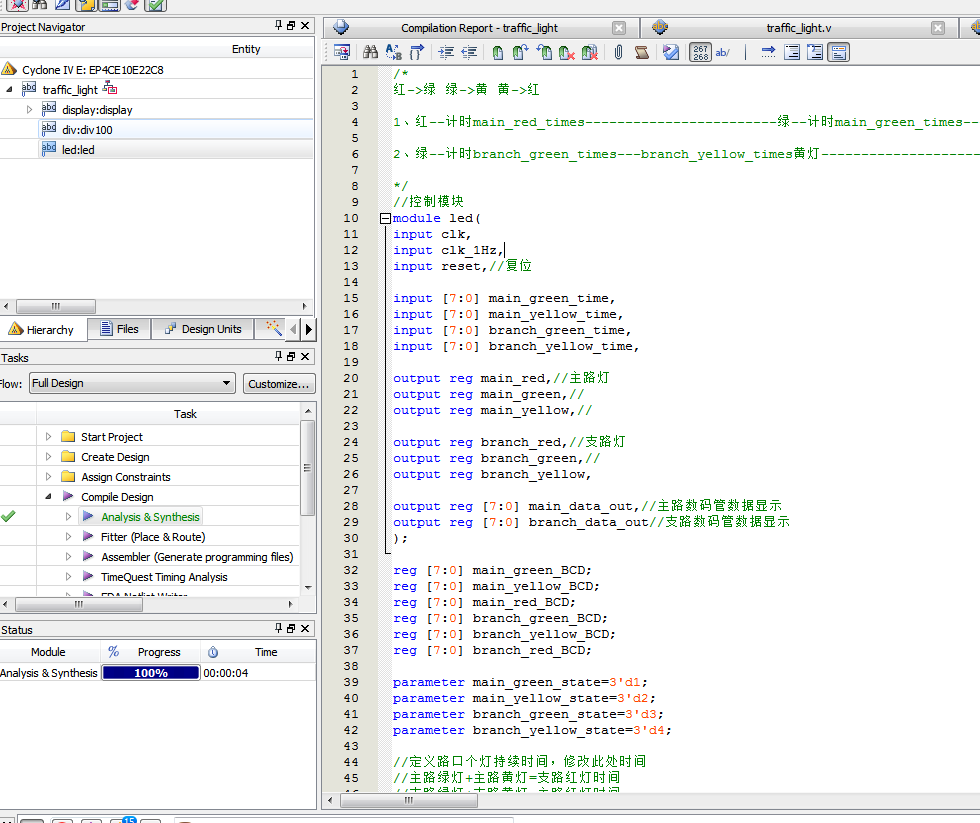

顶层文件

分频模块

控制模块

显示模块

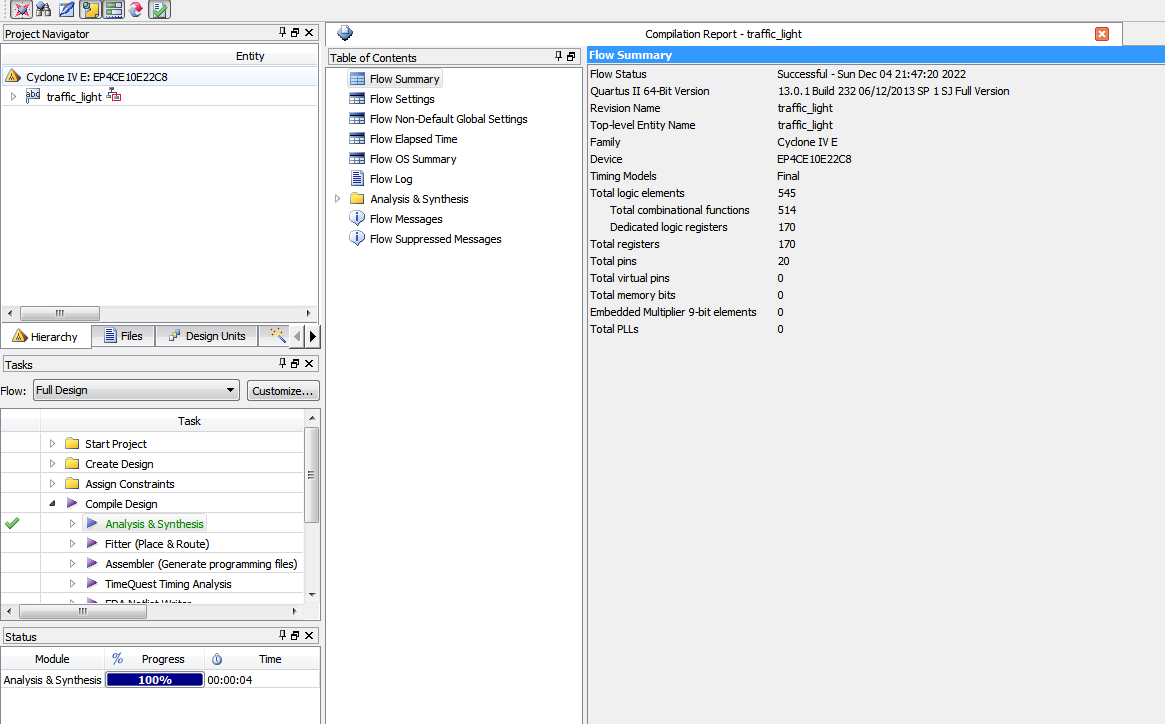

3. 程序编译（编译报告）

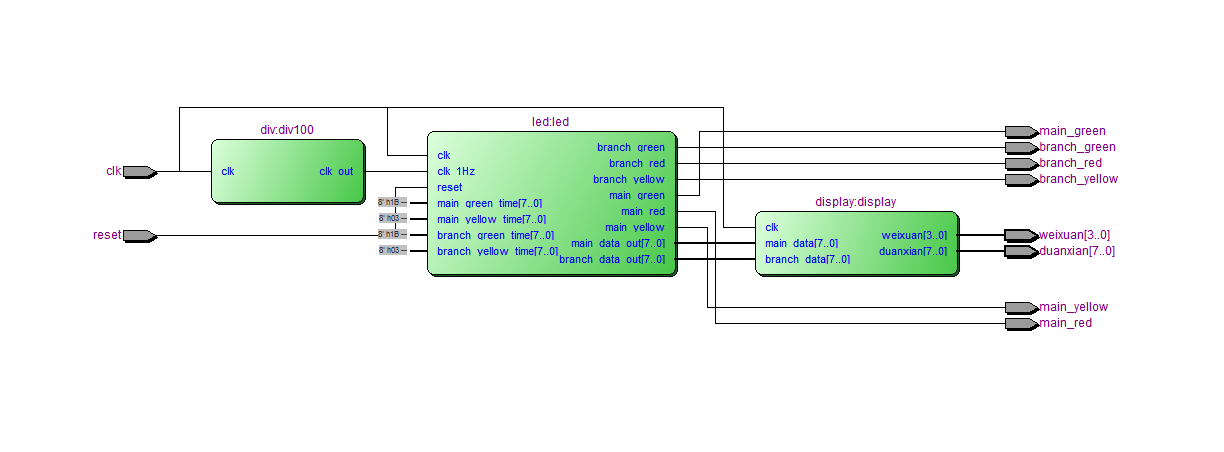

4. RTL图

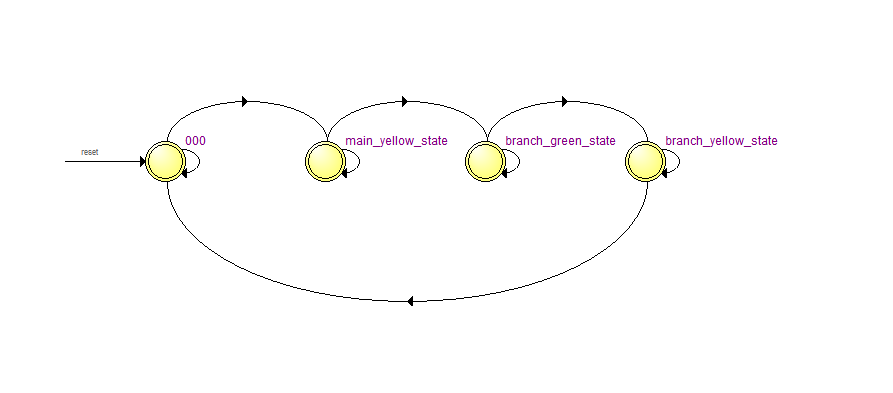

状态机状态图

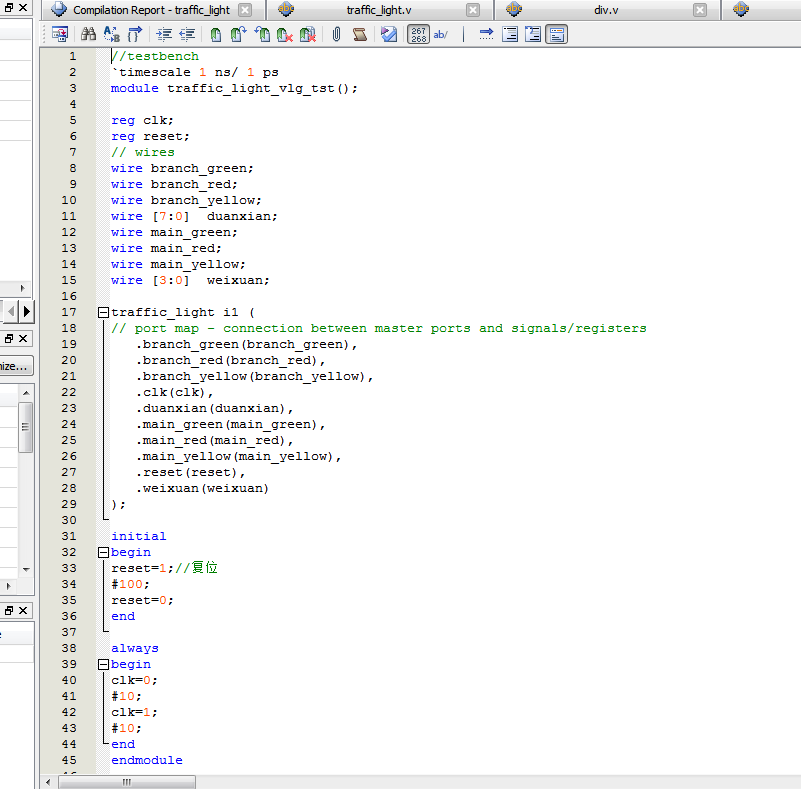

5. Testbench（TB文件）

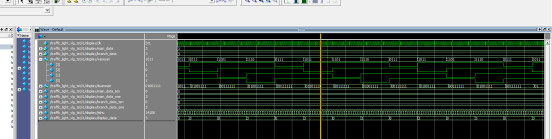

6. modelsim仿真图

整体仿真图

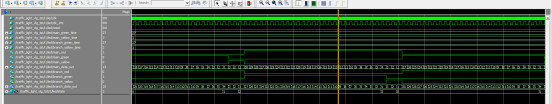

分频模块

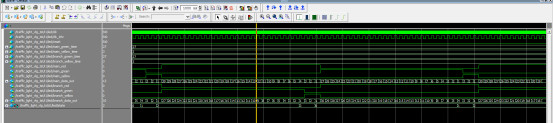

控制模块

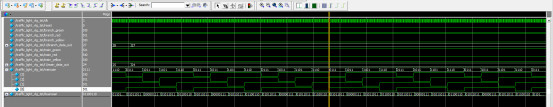

数码管显示模块

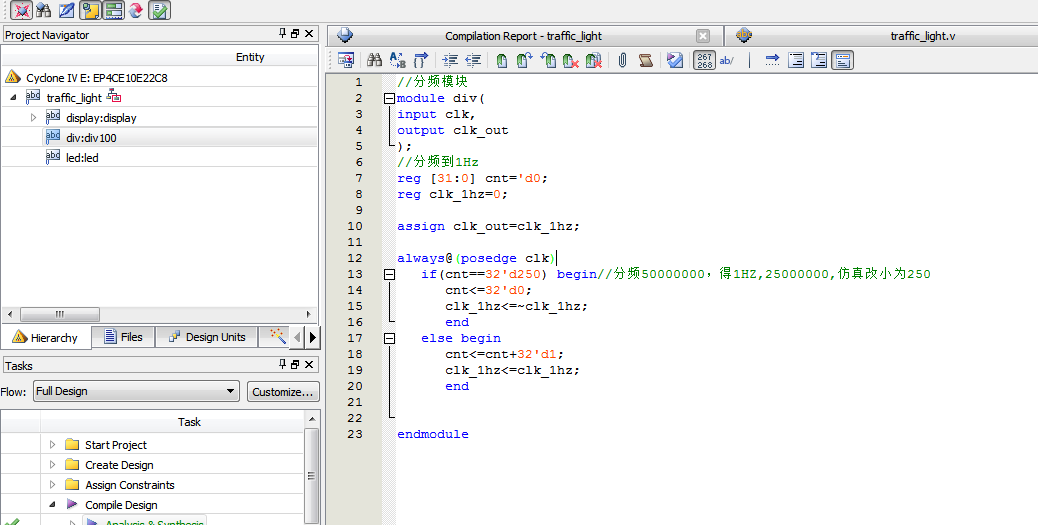

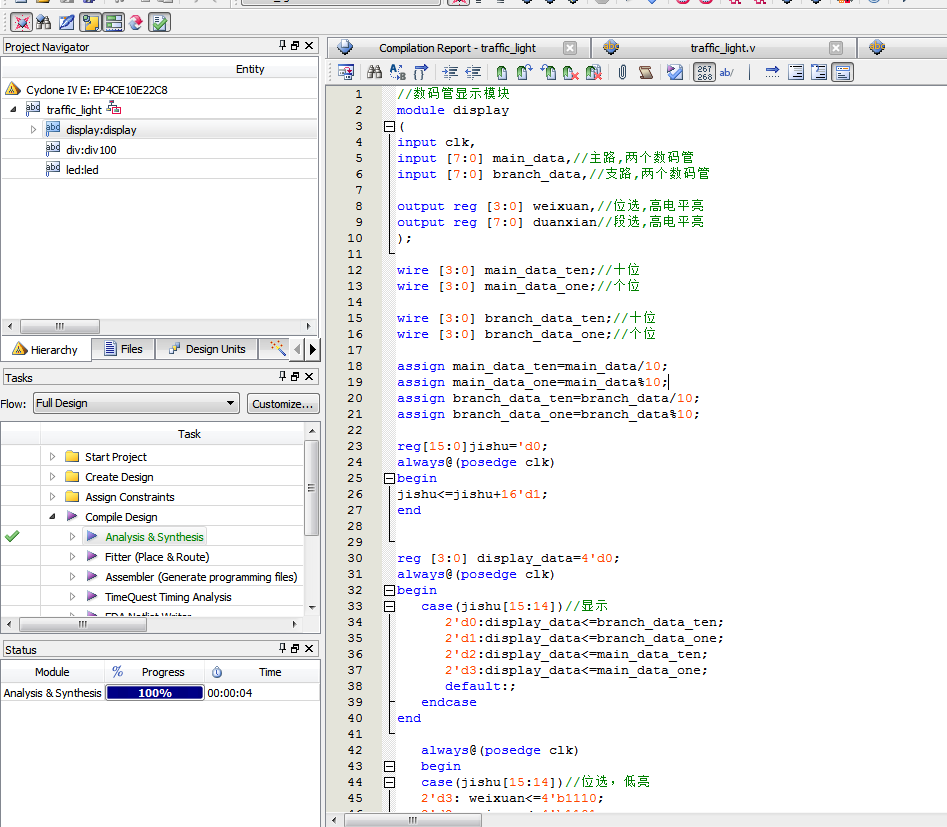

部分代码展示:

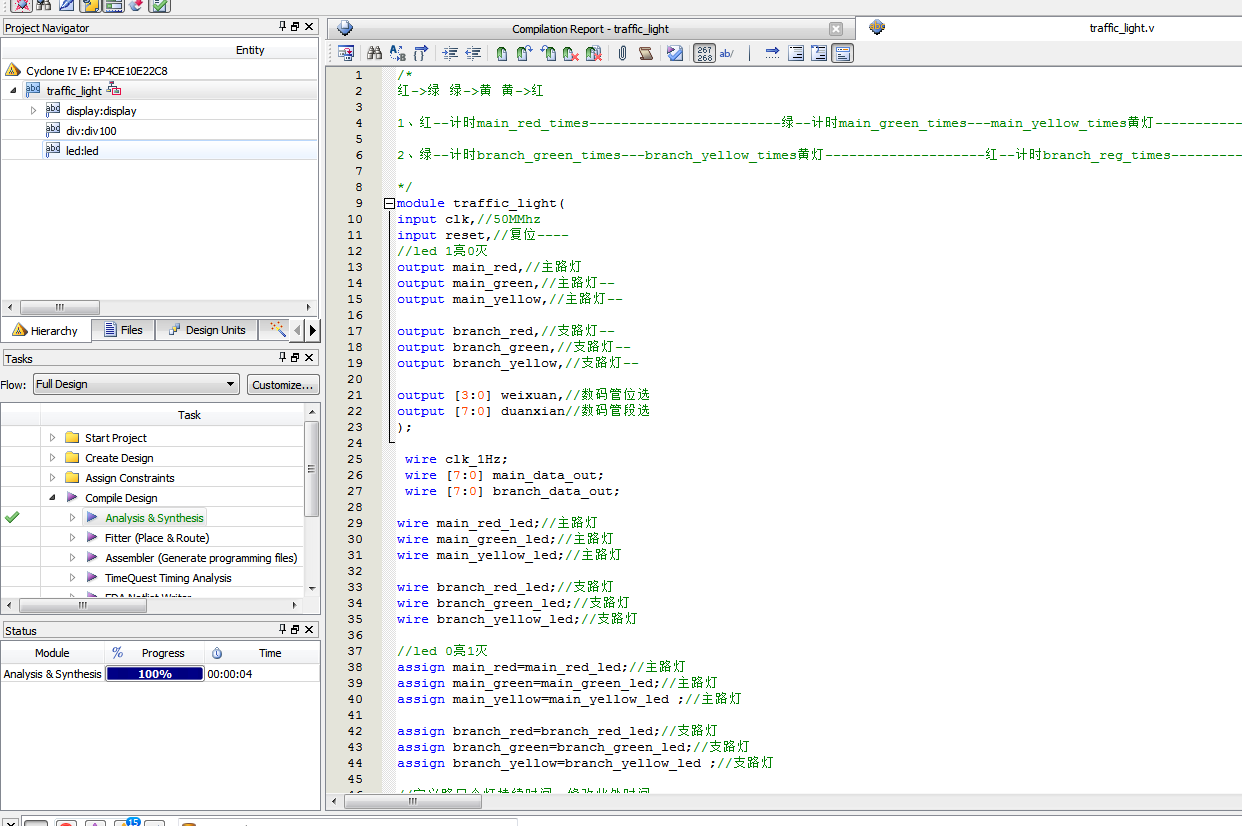

module traffic_light(
input clk,//50MMhz
input reset,//复位----
//led 1亮0灭
output main_red,//主路灯
output main_green,//主路灯--
output main_yellow,//主路灯--
output branch_red,//支路灯--
output branch_green,//支路灯--
output branch_yellow,//支路灯--
output [3:0] weixuan,//数码管位选
output [7:0] duanxian//数码管段选
);
 wire clk_1Hz;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_yellow_led;//支路灯
//led 0亮1灭
assign main_red=main_red_led;//主路灯
assign main_green=main_green_led;//主路灯
assign main_yellow=main_yellow_led ;//主路灯
assign branch_red=branch_red_led;//支路灯
assign branch_green=branch_green_led;//支路灯
assign branch_yellow=branch_yellow_led ;//支路灯
//定义路口个灯持续时间，修改此处时间
//主路绿灯+主路黄灯=支路红灯时间
//支路绿灯+支路黄灯=主路红灯时间
wire [7:0]main_green_time;
wire [7:0]main_yellow_time;
wire [7:0]branch_green_time;
wire [7:0]branch_yellow_time;
assign main_green_time=8'd27;//主路绿灯时间设置为27秒
assign main_yellow_time=8'd3;//主路黄灯时间设置为3秒
assign branch_yellow_time=8'd3;//支路黄灯时间设置为3秒
assign branch_green_time=8'd27;//主路绿灯时间设置为27秒
///
reg [7:0] display_main;
reg [7:0] display_branch;
