deeplabv3+源码之慢慢解析11 第四章network文件夹(1)backbone文件夹(a1)hrnetv2.py--4个函数和可执行代码

老王小可

已于 2023-09-11 13:25:13 修改

阅读量369

点赞数

分类专栏：技术文章标签：人工智能 deeplab v3+ 语义分割深度学习

于 2023-07-19 10:37:58 首次发布

本文链接：https://blog.csdn.net/xiaokeyoulile/article/details/131638692

版权

技术专栏收录该内容

46 篇文章 8 订阅

订阅专栏

系列文章目录（共五章33节已完结）

第一章deeplabv3+源码之慢慢解析根目录(1)main.py–get_argparser函数
第一章deeplabv3+源码之慢慢解析根目录(2)main.py–get_dataset函数
第一章deeplabv3+源码之慢慢解析根目录(3)main.py–validate函数
第一章deeplabv3+源码之慢慢解析根目录(4)main.py–main函数
第一章deeplabv3+源码之慢慢解析根目录(5)predict.py–get_argparser函数和main函数

第二章deeplabv3+源码之慢慢解析 datasets文件夹(1)voc.py–voc_cmap函数和download_extract函数
第二章deeplabv3+源码之慢慢解析 datasets文件夹(2)voc.py–VOCSegmentation类
第二章deeplabv3+源码之慢慢解析 datasets文件夹(3)cityscapes.py–Cityscapes类
第二章deeplabv3+源码之慢慢解析 datasets文件夹(4)utils.py–6个小函数

第三章deeplabv3+源码之慢慢解析 metrics文件夹stream_metrics.py–StreamSegMetrics类和AverageMeter类

第四章deeplabv3+源码之慢慢解析 network文件夹(1)backbone文件夹(a1)hrnetv2.py–4个函数和可执行代码
第四章deeplabv3+源码之慢慢解析 network文件夹(1)backbone文件夹(a2)hrnetv2.py–Bottleneck类和BasicBlock类
第四章deeplabv3+源码之慢慢解析 network文件夹(1)backbone文件夹(a3)hrnetv2.py–StageModule类
第四章deeplabv3+源码之慢慢解析 network文件夹(1)backbone文件夹(a4)hrnetv2.py–HRNet类
第四章deeplabv3+源码之慢慢解析 network文件夹(1)backbone文件夹(b1)mobilenetv2.py–2个类和2个函数
第四章deeplabv3+源码之慢慢解析 network文件夹(1)backbone文件夹(b2)mobilenetv2.py–MobileNetV2类和mobilenet_v2函数
第四章deeplabv3+源码之慢慢解析 network文件夹(1)backbone文件夹(c1)resnet.py–2个基础函数，BasicBlock类和Bottleneck类
第四章deeplabv3+源码之慢慢解析 network文件夹(1)backbone文件夹(c2)resnet.py–ResNet类和10个不同结构的调用函数
第四章deeplabv3+源码之慢慢解析 network文件夹(1)backbone文件夹(d1)xception.py–SeparableConv2d类和Block类
第四章deeplabv3+源码之慢慢解析 network文件夹(1)backbone文件夹(d2)xception.py–Xception类和xception函数
第四章deeplabv3+源码之慢慢解析 network文件夹(2)_deeplab.py–ASPP相关的4个类和1个函数
第四章deeplabv3+源码之慢慢解析 network文件夹(3)_deeplab.py–DeepLabV3类，DeepLabHeadV3Plus类和DeepLabHead类
第四章deeplabv3+源码之慢慢解析 network文件夹(4)modeling.py–5个私有函数（4个骨干网，1个模型载入）
第四章deeplabv3+源码之慢慢解析 network文件夹(5)modeling.py–12个调用函数
第四章deeplabv3+源码之慢慢解析 network文件夹(6)utils.py–_SimpleSegmentationModel类和IntermediateLayerGetter类

第五章deeplabv3+源码之慢慢解析 utils文件夹(1)ext_transforms.py.py–2个翻转类和ExtCompose类
第五章deeplabv3+源码之慢慢解析 utils文件夹(2)ext_transforms.py.py–2个裁剪类和2个缩放类
第五章deeplabv3+源码之慢慢解析 utils文件夹(3)ext_transforms.py.py–旋转类，填充类，张量转化类和标准化类
第五章deeplabv3+源码之慢慢解析 utils文件夹(4)ext_transforms.py.py–ExtResize类，ExtColorJitter类，Lambda类和Compose类
第五章deeplabv3+源码之慢慢解析 utils文件夹(5)loss.py–FocalLoss类
第五章deeplabv3+源码之慢慢解析 utils文件夹(6)scheduler.py–PolyLR类
第五章deeplabv3+源码之慢慢解析 utils文件夹(7)utils.py–去标准化，momentum设定，标准化层锁定和路径创建
第五章deeplabv3+源码之慢慢解析 utils文件夹(8)visualizer.py–Visualizer类（完结）

文章目录

前期准备和说明

提示：源码众多，此次选这个版本pytorch版

本章是各类神经网络的代码，所以前期准备是已经了解过（最好是学习过）pytorch。此处对于新手同学推荐的是沐神的动手学深度学习。开篇前置链接，新手必学内容，再次强调一遍，推荐资源都是免费的。
知道深度学习，特别是卷积神经网络为基础的系列网络的构建理论。
本章应该是新手同学最为关心的章节，建议有足够的耐心看全部补充链接。
每次只说一个函数，进度足够慢，尽量足够简单。

总体目录

提示：network文件夹总体结构如下。
在这里插入图片描述

先介绍以下整体结构和__init__.py。
然后按顺序，本章从backbone文件夹，也就是主干网络（骨干网络）开始。
本章是全部代码中最长的章节，后续按函数和类进行内容安排，遇到长的类和函数，一节讲一个，体现deeplab慢慢学系列的初心。

init.py

from .modeling import *
from ._deeplab import convert_to_separable_conv

1.按显示顺序，modeling.py和_deeplab.py在backbone文件夹结束后再做详解。

backbone文件夹

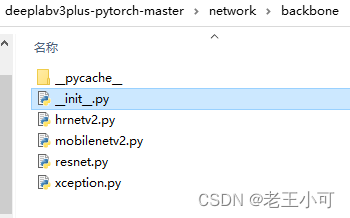

提示： backbone文件夹总体结构如下。
在这里插入图片描述

本文件夹内虽然只有4个主要的python文件，但涉及的内容稍多，目的以详解为主，时间可能会有点长，望大家见谅。
题外话：学习靠日积月累，而不是突击。也许这是目前反主流的观点，但本系列目的一是讲东西，二就在于传播一些我认为有用的观念吧。

backbone文件夹中的init.py

from . import resnet
from . import mobilenetv2
from . import hrnetv2
from . import xception

1.简单明了，对外而言，确实就是这个四个模块。

hrnetv2.py的导入部分

#简简单单，torch的各种基本功能
import torch
from torch import nn
import torch.nn.functional as F
import os

1.简单明了，对外而言，确实就是这个四个模块。
2.传统的卷积神经网络模型常常存在多个下采样的过程，输入进来的图片利用卷积或者最大池化进行高和宽的压缩。HRNet则通过下采样以及上采样，在网络进行特征提取时融合不同形状的特征。HRNetV2可以适应不同任务的需要，语义分割就是其中之一。HRNet提取出来的特征极其丰富，包含各种的分辨率，理论上可以适应不同的CV需求（目标检测、语义分割、实例分割等）。整个HRNetV2由三部分组成，分别是主干部分、特征整合部分、预测头部分。详情后补链接。
3.理论不清楚的建议一定先高清楚，代码仅仅是对理论的实现，想真正搞清楚的必须看，切记切记！

hrnetv2.py的非函数非类代码

提示：hrnetv2.py包含4个类，4个函数，和其他可执行代码。先介绍非函数非类的代码。
1，文件开头的代码

__all__ = ['HRNet', 'hrnetv2_48', 'hrnetv2_32']   #一共有三种结构可选。

# Checkpoint path of pre-trained backbone (edit to your path). Download backbone pretrained model hrnetv2-32 @
# https://drive.google.com/file/d/1NxCK7Zgn5PmeS7W1jYLt5J9E0RRZ2oyF/view?usp=sharing .Personally, I added the backbone
# weights to the folder /checkpoints

model_urls = {
    'hrnetv2_32': './checkpoints/model_best_epoch96_edit.pth',   #源代码中保存hrnetv2_32模型的位置。
    'hrnetv2_48': None
}

2，文件结尾的代码

if __name__ == '__main__':      #单独运行本代码使用，被别的模块调用时不起作用。先学好python，切记！

    try:  #此段是检测要载入的模型文件是否存在。
        CKPT_PATH = os.path.join(os.path.abspath("."), '../../checkpoints/hrnetv2_32_model_best_epoch96.pth')
        print("--- Running file as MAIN ---")
        print(f"Backbone HRNET Pretrained weights as __main__ at: {CKPT_PATH}")
    except:
        print("No backbone checkpoint found for HRNetv2, please set pretrained=False when calling model")

    # Models
    model = hrnetv2_32(pretrained=True)  #使用与训练模型，详见hrnetv2_32函数。
    #model = hrnetv2_48(pretrained=False)

    if torch.cuda.is_available():   #GPU可用则用，不可用则用CPU。
        torch.backends.cudnn.deterministic = True
        device = torch.device('cuda')
    else:
        device = torch.device('cpu')
    model.to(device)
    in_ = torch.ones(1, 3, 768, 768).to(device)  #用全1输入测试输出。
    y = model(in_)
    print(y.shape)

    # Calculate total number of parameters:
    # pytorch_total_params = sum(p.numel() for p in model.parameters() if p.requires_grad)
    # print(pytorch_total_params)

hrnetv2.py的4个函数

提示：hrnetv2.py包含4个函数，相对简单。
1，文件开头的函数

def check_pth(arch):      #检查路径。
    CKPT_PATH = model_urls[arch]  #从前文的model_urls字典中选择具体的模型路径。
    if os.path.exists(CKPT_PATH):
        print(f"Backbone HRNet Pretrained weights at: {CKPT_PATH}, only usable for HRNetv2-32")
    else:
        print("No backbone checkpoint found for HRNetv2, please set pretrained=False when calling model")
    return CKPT_PATH
    # HRNetv2-48 not available yet, but you can train the whole model from scratch.

2，文件末尾的函数

def _hrnet(arch, channels, num_blocks, pretrained, progress, **kwargs):
    model = HRNet(channels, num_blocks, **kwargs)  #详见HRNet类。
    if pretrained:    #如使用预训练模型，则检验路径，载入模型。
        CKPT_PATH = check_pth(arch)   #详见上文check_pth函数。
        checkpoint = torch.load(CKPT_PATH)
        model.load_state_dict(checkpoint['state_dict'])
    return model


def hrnetv2_48(pretrained=False, progress=True, number_blocks=[1, 4, 3], **kwargs):
    w_channels = 48   #hrnetv2_48，即w_channels = 48。
    return _hrnet('hrnetv2_48', w_channels, number_blocks, pretrained, progress,
                  **kwargs)


def hrnetv2_32(pretrained=False, progress=True, number_blocks=[1, 4, 3], **kwargs):
    w_channels = 32  #hrnetv2_32，即w_channels = 32。
    return _hrnet('hrnetv2_32', w_channels, number_blocks, pretrained, progress,
                  **kwargs)
