第三章 静态电磁场

第三章 静态电磁场

一、电磁场边界条件

边界条件：边界条件的完整表征就是要导出界面两侧相邻点电磁场矢量所要满足的约束关系。

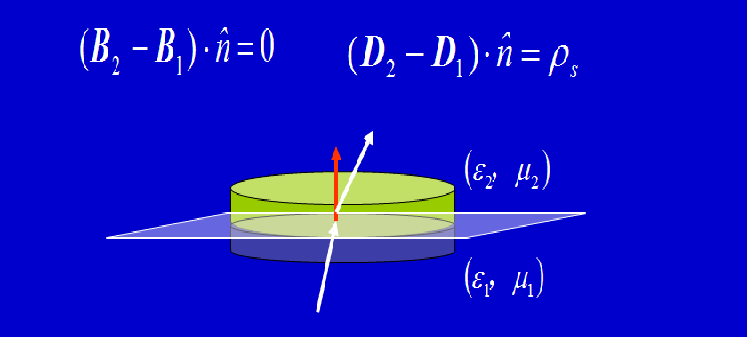

1.法向边界条件

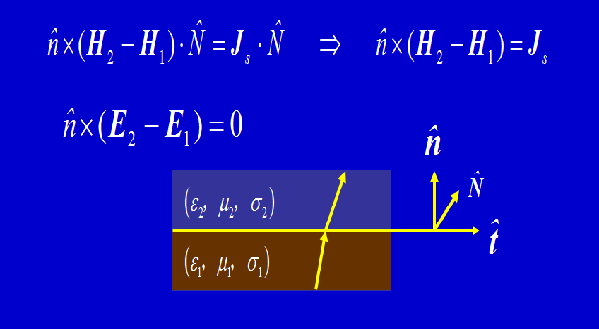

2.切向边界条件

①任何分界面上E的切向分量是连续的，为0

②任何分界面上B的法向分量是连续的，为0

③在分界面上有面电流(在理想导体表面上存在)，H的切向分量不连续，其差等于面电流密度；否则，H的切向分量是连续的

④在分界面上有面电荷(在理想导体表面上存在)，D的法向分量不连续，其差等于面电荷密度；否则，D的法向分量是连续的

二、静电场

出发点：

不随时间变化的电磁场称为静态电磁场。

电场和磁场之间相互独立，各自满足各自的规律和方程。

1.静电场及方程

静电场：有散无旋场

1.1电位函数

静电场与电势函数的对应关系：电位参考点的选择

1.2电势与电场的计算

已知电势可以计算电场

已知电场，设定参考点，可以给出电势

1.3介质边界条件

法向：

​

理想介质自由面电荷为0。

**切向：**跨过分界面时，电势是连续的

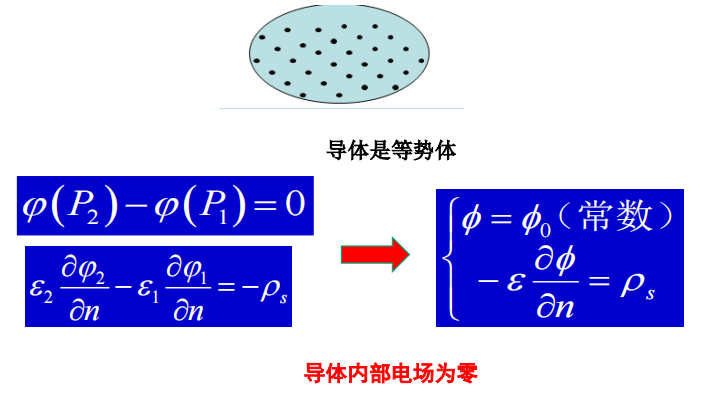

1.4导体边界条件

导体静电平衡：导体内部电场为零

1，导体内部电场为零；

2，导体边界面上电场的切向分量为零；

3，导体为等势体；

4，电荷只分布在导体的表面

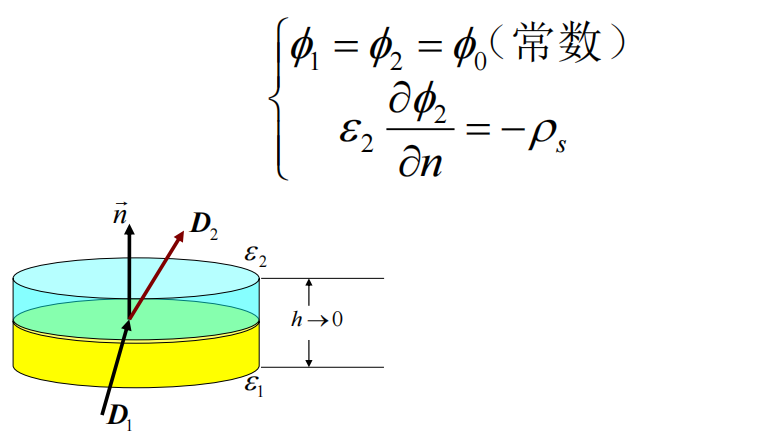

1.5良导体与理想介质

2.静电场定解问题

分布型问题 已知场计算电荷密度

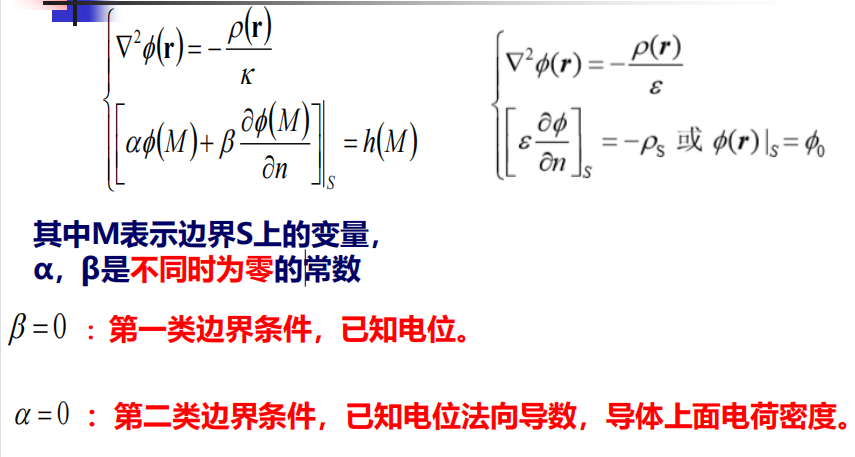

边值型问题 定解条件

两类边界条件：

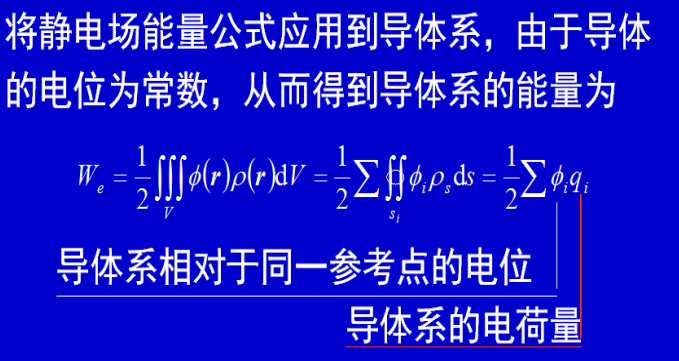

3.静电场的能量和能量密度

三、恒定电流的磁场

1.磁矢势

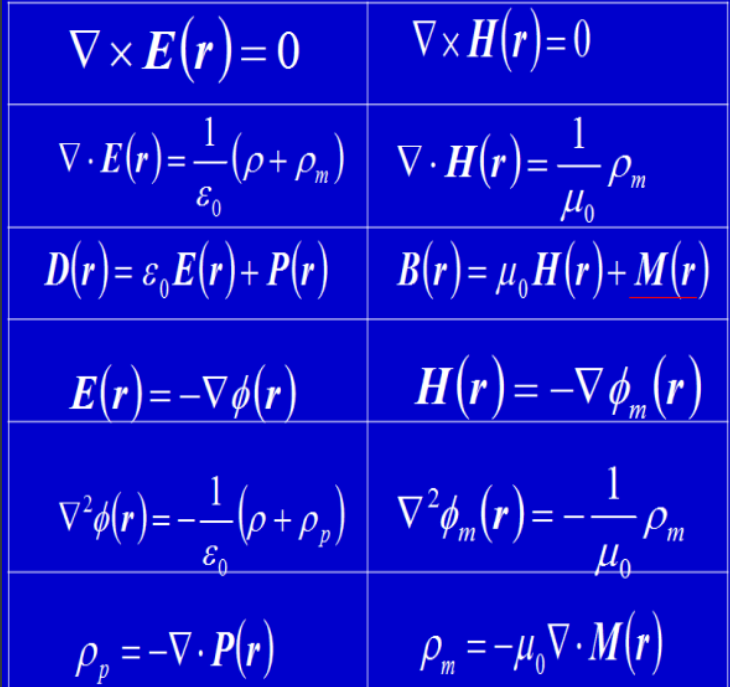

2对比

3.边界条件

[外链图片转存中…(img-nbTDwiht-1650970352413)]

2对比

[外链图片转存中…(img-RrmBOuVq-1650970352414)]

3.边界条件
