静态电磁场与时变电磁场

1. 法拉第定律

根据法拉第定律，一个随时间改变的磁场可以产生电动势，并在闭合回路中引发电流
引发电动势的不一定是磁场本身的变化，也可能是导体在磁场内运动
电动势与磁场变化的关系如下：
$$emf=-\frac{d\varphi }{dt}(V)$$
可以看到，感应电动势emf的单位是V，是电压的单位
emf的符号与$\frac{d\varphi }{dt}$相反，这可以通过楞次定律解释，一个电路的感应电流总会试图阻止磁场的变化，表现在电流产生磁场的磁通量与变化磁场的磁通量互相抵消，从而使emf减小

导体内的电场强度与电动势关系如下
$$emf=\oint \vec{E}\cdot \overrightarrow{dl}$$
而导体内的磁通量为：
$$\varphi ={\iint }_S\vec{B}\cdot \overrightarrow{ds}$$
因此，我们可以得出法拉第定律的另一种表达形式为：
$$\oint \vec{E}\cdot \overrightarrow{dl}=-\frac{d}{dt}{\iint }_S\vec{B}\cdot \overrightarrow{ds}=-{\iint }_S\frac{\partial \vec{B}}{\partial t}c\cdot \overrightarrow{ds}$$
其中平面方向向量$\overrightarrow{ds}$由右手定则判断方向

通过对上面的式子应用斯托克斯定理，我们可以得到：
$$\nabla \times \vec{E}=-\frac{\partial \vec{B}}{\partial t}$$
这就将电场强度与磁场强度联系在了一起

对于螺线管来说，每一圈螺线都会产生一个感应电动势，一个N圈的螺线管的总感应电动势为：
$$emf=-N\frac{d\varphi }{dt}$$

1.1 时变磁场中的移动电路

磁场中移动的导体产生的电动势为：
$$emf=\oint (v\times B)\cdot dL$$
如果这个导体是一根长度为d的杆，那么：
$$emf=\oint (v\times B)\cdot dL$$
现在，如果这个移动电路所在的电磁场也是变化的呢？
我们先回顾一下洛伦兹力，如果一个电荷q在一个同时含有电场E和磁场B的区域中运动，它受到的力为：
$$F=q(E+v\times B)=q{E}^{\prime }$$
因此，当一个边界为C，面积为S的电路以速度v在这个区域中运动时，总的电动势为：
$$emf={\oint }_C{E}^{\prime }\cdot dl=-{\iint }_S\frac{\partial B}{\partial t}\cdot ds+{\oint }_C(v\times B)\cdot dl(V)$$

2. 位移电流

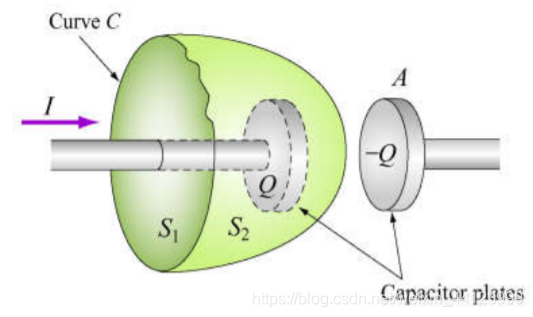

假设有一根杆，杆上电流为I，把这个杆插进一个圆环$S_1$中，那么这个圆环所包裹的电流$I_{enc}=I$，现在，假设的尽头有一个平行板电容器，一个曲面$S_2$套在杆的顶端，如下图所示

可以看到，杆直接穿过了深绿色的面$S_1$，而没有直接穿过浅绿色的面$S_2$，也就是说$S_2$内部的传导电流$I_{enc}=0$

然而事实上，电容器板之间虽然没有传导电流，却有位移电流（displacement current）

与传导电流不同的是，位移电流并不是依靠电荷的位移产生的，而是由电场变化引起的，电场变化则源自于平行板上电荷的增减，位移电流计算方式如下

$$I_d={ϵ}_0\frac{d{\varphi }_E}{dt}$$

接着，通过计算我们可以知道，平行板上电荷的变化与杆上的电流直接相关，且
$$I_d=I_{enc}$$
即无论我们选择哪一个面，它所包裹的电流都是一样大的

于是我们可以得到更广义的法拉第定律

这里磁场不仅取决于传导电流，也取决于位移电流，即电通量的变化量

3. 电磁边界条件

时变场的边界条件与静态场是相同的，我们这里重温一下
