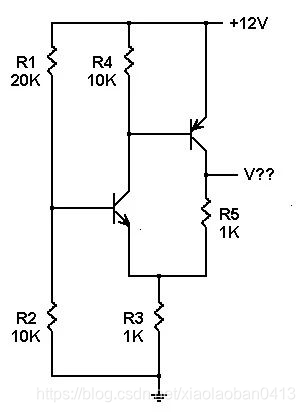

如图所示的有两个不通类型的三极管(NPN+PNP)组成的电路,大家可以试着分以一下,很多人会发现,看起来简单,但是真的分析起来好像有很多的问题,那么我们今天就来一起看一下
对于这个电路我们一点一点来分析,先找简单的来看,
先看R1与R2分压,可以得到NPN型三极管基极电压为4V

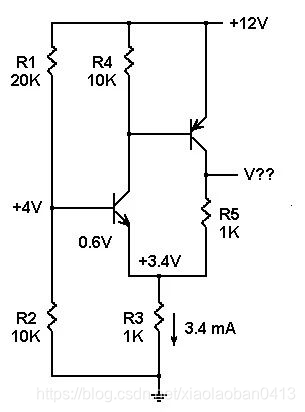

同时假设此为硅型晶体管,则此时的基极与发射级的电压差约为0.6V,同时由于三极管的放大倍数很高,这里我们简单把Ib看作零。则此时R3两端的电压为3.4V,则流过R3的电流为3.4mA,如图所示
好,现在咱们就只剩下最后一点电路了,接着一点一点分析,第二个三极管是PNP型的,他的基极接在上一个三极管的的集电极上,同样也假设为硅型晶体管,Vbe压降为0.6V,且Ib几乎为零,由基本的并联电路原理可知,那么此时R4两端的电压就为0.6V,则可以算出R4两端的电流为0.06mA,同时流过下面NPN型三极管的电流也为0.06mA,
则由基尔霍夫节点电流定律可知,流过R5的电流为3.34mA。此时就可以算出R5上的压降为3.34V,则可以得出电压V=6.74V.
