利用 Dify 工作流自动化生成流程图：从简单到复杂的实践与深化

前言

在日常工作和项目管理中，流程图是梳理逻辑、展示步骤、沟通协作的强大工具。我之前尝试了如何使用 Dify 工作流，通过简单的文本描述快速生成基础流程图。然而，现实世界的流程往往更加复杂，包含嵌套的条件、并行任务、子流程、异常处理等。本文将探讨如何优化 Dify 工作流，以应对这些更复杂的流程图生成挑战。

复杂流程带来的挑战

当流程复杂度增加时，基础的“文本描述 -> Mermaid 代码”单步转换工作流可能会遇到瓶颈：

1. 长文本理解困难：LLM 对于过长的、细节繁多的文本描述，可能难以一次性准确捕捉所有逻辑和关联。

2. 嵌套与分支逻辑：多层 if/else 或 switch/case 结构，LLM 可能混淆层级或遗漏分支。

3. 并行与同步：如何清晰表达多个任务同时进行，以及何时需要汇合等待。

4. 子流程与复用：如何识别并优雅地表示可复用的步骤模块（子程序/函数调用）。

5. 异常与回溯：错误处理路径、回退步骤等非主干流程的表达。

6. 语义模糊性：自然语言描述可能存在歧义，导致 AI 理解偏差。

深化解决方案：构建更强大的 Dify 工作流

为了克服这些挑战，我们需要设计更精细、更强大的 Dify 工作流，充分利用其编排能力和 LLM 的潜力。以下是一些进阶策略：

1. 增强提示词工程

这是最直接的优化手段，但对复杂流程需要更高技巧：

• 结构化输入引导：

   不仅仅是自由文本，可以在 Prompt 中建议用户使用一些简单的标记（如 IF Condition THEN ... ELSE ... ENDIF, PARALLEL { Task A; Task B }, SUBPROCESS Name { Steps... }）来辅助 LLM 理解结构，虽然这牺牲了一点自然度，但提高了准确性。

• Chain-of-Thought (CoT) Prompting：

   指示 LLM “逐步思考”。例如：“首先，请识别流程中的主要步骤和决策点。然后，确定它们之间的顺序和条件关系。接着，考虑是否有并行任务或子流程。最后，根据这些分析，生成 Mermaid graph TD 代码。”

• 角色扮演与精细指令：

   设定 LLM 为“经验丰富的系统分析师”或“流程建模专家”，并给出更具体的 Mermaid 语法要求（如使用特定箭头、节点形状，如何表示决策等）。

• 提供复杂示例 (Few-Shot)：

   在 Prompt 中包含一个或多个涵盖嵌套、并行或子流程的文本描述及其对应的高质量 Mermaid 代码示例。

2. 工作流拆解与多节点协作

将复杂的单一任务分解为多个专业化节点处理，是 Dify 工作流的核心优势：

• 预处理节点 (LLM/Code)：
  • LLM节点：

     设计一个 LLM 节点，其任务是将用户输入的自由文本“翻译”成更结构化、更清晰的中间描述。例如，提取关键步骤、决策点、参与者，消除歧义。

  • 代码节点 ：

     使用代码节点进行文本清洗、关键词提取、或者基于规则的初步结构化。

• 核心生成节点 (LLM)：

   接收预处理后的结构化信息或原始文本（配合增强 Prompt），专注于生成 Mermaid 代码。

• 验证与修正节点 (LLM/Code)：
  • LLM 验证：

     添加一个 LLM 节点，输入原始描述和生成的 Mermaid 代码，要求它评估代码的准确性、完整性，并尝试修正明显的错误或遗漏。Prompt 示例：“请检查以下 Mermaid 代码是否准确反映了前面的流程描述。如果不准确，请修正代码并仅输出修正后的 Mermaid 代码块。”

  • 代码节点验证：

     实现简单的 Mermaid 语法检查（例如，括号匹配、关键词检查），虽然无法完全保证逻辑正确，但能捕捉基本格式错误。

• 子流程处理节点 ：
  • LLM 识别：

     训练一个 LLM 节点专门识别文本中描述的子流程，并使用 Mermaid 的 subgraph 语法来表示。

  • 知识库辅助：

     将常见的子流程模式（如“用户认证”、“订单支付”）及其对应的 Mermaid 代码片段存储在 Dify 的知识库中。LLM 节点可以查询知识库，直接复用这些片段，提高一致性和效率。

3. 知识库 (Knowledge Base) 深度整合

• 存储最佳实践：

   将高质量的复杂流程图 Mermaid 代码示例、Mermaid 语法规范、公司内部绘图标准等存入知识库。

• 上下文增强：

   在 LLM 节点中启用知识库，让 LLM 在生成代码时能参考这些背景知识，提高输出质量和合规性。

复杂场景应用实例

假设用户输入：

"系统启动后，首先检查用户是否已登录。如果已登录，直接进入主界面。如果未登录，显示登录窗口。用户输入用户名和密码后，系统验证凭据：若验证成功，记录日志并进入主界面；若验证失败，提示错误，允许用户重试最多3次，超过次数则锁定账户。进入主界面后，系统并行加载用户数据和系统通知。"

增强后的 Dify 工作流处理流程可能如下：

1. （可选）预处理节点

    可能识别出主要路径、条件分支（登录状态、验证结果、重试次数）、循环（重试）、并行任务（加载数据和通知）以及潜在的子流程（登录验证）。

2. 核心生成节点

    接收到这些信息（或原始文本+强大 Prompt），利用 CoT 思维，逐步构建 Mermaid 代码。提示词如下：

   # 角色
   你是一位经验丰富的系统分析师和流程建模专家，精通使用 Mermaid 语法创建清晰、准确的流程图。你的目标是帮助用户将他们的流程想法快速转化为标准的可视化图表。

   # 任务
   你的核心任务是将用户提供的流程描述（可能包含自然语言和特定的结构化标记）转换为结构良好、逻辑正确的 Mermaid 流程图代码（使用 'graph TD' 或 'flowchart TD'）。

   # 思考步骤 (Chain-of-Thought)
   请遵循以下步骤进行思考和生成：
   1.  **理解与解析：** 仔细阅读并完全理解用户提供的流程描述。识别其中的对象、动作和逻辑流。
   2.  **识别核心元素：** 提取出所有的关键步骤（活动/任务）、决策点（条件判断）、开始和结束事件。
   3.  **确定关系与顺序：** 分析这些元素之间的逻辑顺序、依赖关系和条件分支（如 IF/THEN/ELSE）。
   4.  **识别高级结构：** 特别注意识别描述中可能存在的并行任务 (PARALLEL) 或子流程/可复用模块 (SUBPROCESS)。如果用户使用了建议的标记，优先依据标记；如果没有，尝试从语义中推断。
   5.  **生成 Mermaid 代码：** 基于以上分析，严格按照 Mermaid 语法要求，生成对应的 `graph TD` 或 `flowchart TD` 代码。

   # 输入理解与结构化标记处理
   用户输入主要是自然语言，但也**可能包含**以下建议的结构化标记以提高准确性。你需要能够理解并正确转换这些标记：
   *   **条件:** `IF 条件 THEN ... [ELSE ...] ENDIF` (将 '条件' 放入菱形节点，THEN/ELSE 指向不同路径)
   *   **并行:** `PARALLEL { 任务 A; 任务 B; ... }` (尝试表示并行，Mermaid 对此支持有限，通常可通过从一个点分叉到多个并行任务，再汇合到一个点来模拟)
   *   **子流程:** `SUBPROCESS 子流程名称 { 步骤... }` (使用 Mermaid 的 `subgraph` 来表示子流程，确保子流程内部逻辑正确，并处理好进出子流程的连接)
   如果用户未使用标记，请尽力从自然语言描述中推断这些逻辑结构。

   # 输出要求与 Mermaid 语法规范
   1.  **代码格式：** 最终输出**必须且仅包含一个 Markdown 代码块**，其中包含 Mermaid 代码。不要添加任何额外的解释、注释（Mermaid自身的注释除外）、问候语或确认信息。
   2.  **方向：** 使用 `graph TD` 或 `flowchart TD` (Top Down)。
   3.  **节点形状：**
       *   常规步骤/任务：使用矩形 `[描述]` 或 `(描述)`。
       *   决策/条件判断：使用菱形 `{条件?}`。
       *   开始/结束事件：使用圆形 `((开始/结束))` 或体育场形状 `([开始/结束])`。
   4.  **连接线：**
       *   标准流程：使用 `-->`。
       *   带标签的流程（如条件分支）：使用 `-- 标签 -->` (例如 `B -- Yes --> C`)。
   5.  **子流程：** 如果识别到子流程，使用 `subgraph 子流程名称` ... `end`。
   6.  **节点 ID：** 使用简洁且有意义的节点 ID (例如 A, B, C1, N1 等)，避免重复。
   7.  **清晰度：** 生成的代码应尽可能清晰、易于阅读和渲染。

   # 复杂示例 (Few-Shot)

   ## 输入描述示例 (包含标记):
   ```text
   启动订单处理流程。
   接收新订单。
   IF 订单金额 > 1000 THEN
       需要经理审批。
       IF 经理批准 THEN
           订单状态设为已批准。
       ELSE
           订单状态设为已拒绝。
           通知用户订单被拒绝。
       ENDIF
   ELSE
       订单状态自动设为已批准。
   ENDIF
   IF 订单状态 == 已批准 THEN
       PARALLEL {
           更新库存;
           准备发货;
           生成发票
       }
       所有并行任务完成后，发送发货通知。
   ENDIF
   结束处理。

3. （可选）验证节点

    检查生成的代码是否遗漏了重试逻辑、账户锁定、并行任务等关键点，并进行修正。

4. 结束节点

    输出更精确、更完整的 Mermaid 代码。

带来的价值与权衡

• 处理能力增强：

   能够应对更广泛、更现实的复杂流程场景。

• 准确性提高：

   通过多步处理和验证，减少了单步 LLM 可能产生的错误和遗漏。

• 可维护性：

   将逻辑分解到不同节点，使得工作流本身更易于理解、调试和迭代。

• 灵活性：

   可以根据具体需求的复杂度，选择性地启用或配置预处理、验证等节点。

需要注意的权衡：

• 工作流复杂度增加：

   设计和维护更复杂的工作流本身需要投入更多精力。

• LLM 调用成本：

   多 LLM 节点意味着更高的 API 调用次数和费用。

• 延迟可能增加：

   经过多个节点的处理，总响应时间可能会略有增加。

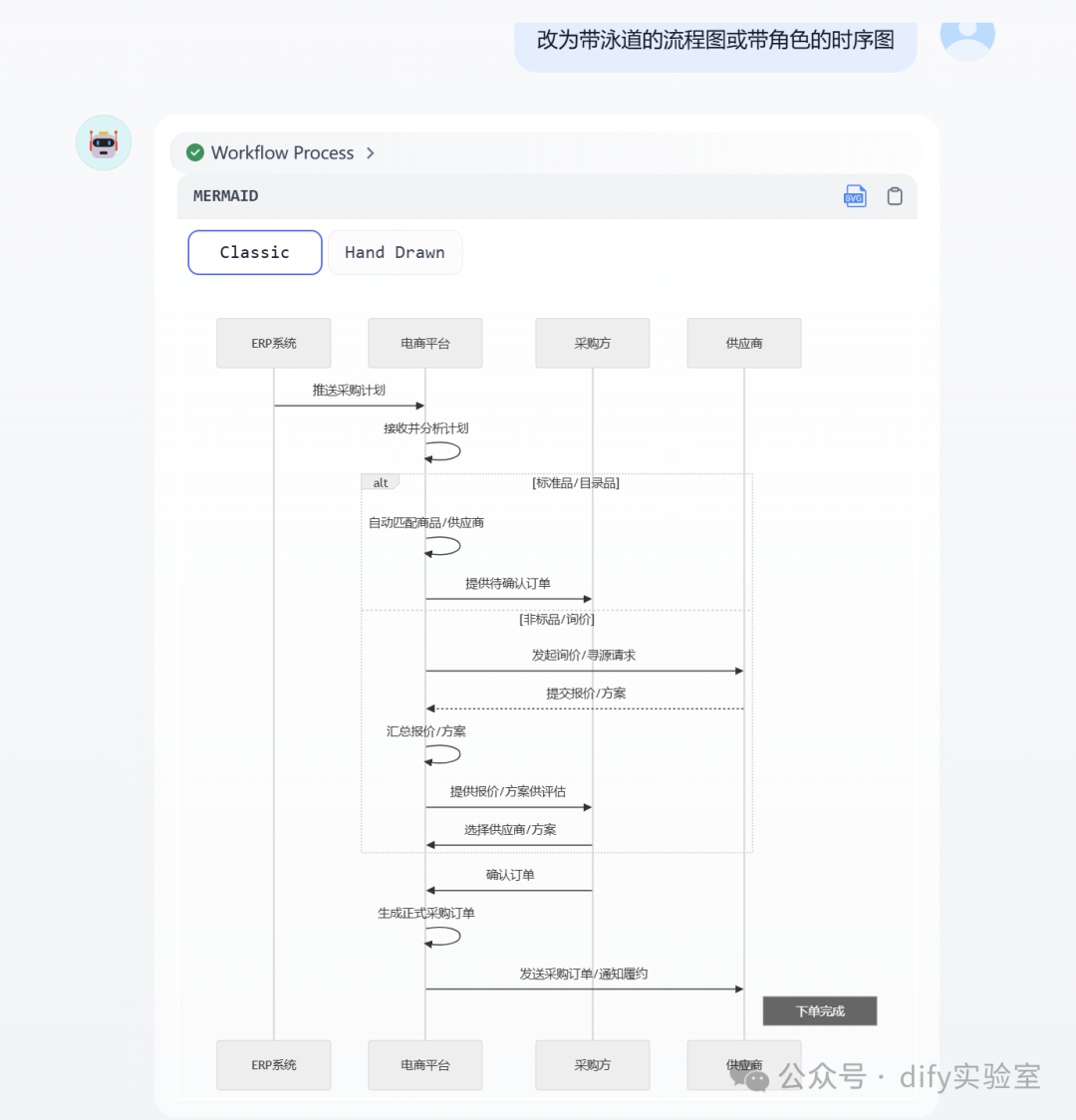

• 效果如下，也可以复制mermaid到processon或draw.io中继续对流程图进行修改。

结论

Dify 工作流不仅能处理简单的自动化任务，通过精心设计和组合其节点能力（LLM、代码、知识库），完全有能力应对将复杂自然语言描述转化为结构化流程图的挑战。从增强 Prompt 工程到工作流分解与验证，这些进阶策略使得基于 Dify 的自动化流程图生成工具更加强大和实用。虽然对于极其模糊或极端复杂的描述，仍可能需要人工介入进行最终调整，但 Dify 工作流无疑为自动化处理复杂流程文档提供了前所未有的可能性，显著提升了分析、设计和沟通的效率。
