读研期间pytorch用的比较多，工作后用simulink进行仿真和代码生成更多一点，虽然simulink工具箱里也提供了针对深度学习的基础组件，但自己搭建费时费力，matlab提供的网络模型又很古老，遂决定用pytorch训练网络做微调，在simulink中进行数据交互。

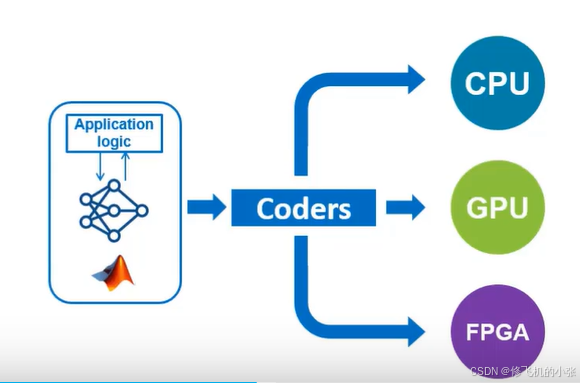

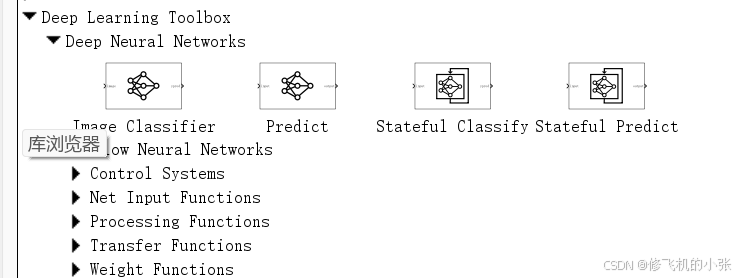

simulink深度学习工具箱

matlab与pytorch交互

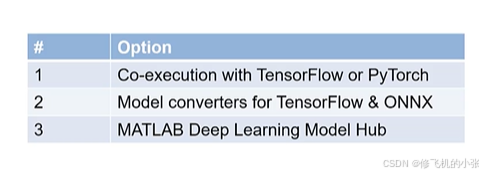

matlab与pytorch有两种交互方式，直接相互调用或模型权重转化后调用。
第一种方式非常灵活方便，用python封装好接口后在matlab里使用Python Interface就可以直接调用啦，但运行效率较低，适合功能测试。
为提高运行效率，在这里选择第二种方式。

环境配置

matlab早期的版本中，tensorflow和caffe可以直接导入权重，pytorch需要先转为onnx格式才能调用，但在2022b及后续版本中支持了.pt模型直接导入，有需要的话可以先升级matlab版本，并安装Deep Learning Toolbox Converter for PyTorch Models工具包。
在这里插入图片描述

追踪模型并保存

注意，pytorch训练的模型需要先使用torch.jit.trace转为TorchScript，跟踪模型的执行过程，这里使用torchvision 自带的模型进行演示，如下：

import torch
from torchvision import models

model = models.mobilenet_v2(pretrained=True)
model.eval().to("cpu")

# BCHW
X = torch.rand(1, 3, 224, 224)
traced_model = torch.jit.trace(model.forward, X)
traced_model.save('traced_mobilenetv2.pt')

在matlab中进行模型推理

注意，importNetworkFromPyTorch函数不会自动添加输入层，需手动添加一个与模型InputSizes相同的输入层或初始化模型。

modelfile =  "traced_mobilenetv2.pt";
net = importNetworkFromPyTorch(modelfile,PyTorchInputSizes=[NaN,3,224,224])

% 或下面的方式
modelfile =  "traced_mobilenetv2.pt";
net = importNetworkFromPyTorch(modelfile)
InputSize = [224 224 3];
inputLayer = imageInputLayer(InputSize,Normalization="none");
net = addInputLayer(net,inputLayer,Initialize=true);

% 读取图片并推理
Im = imread("peppers.png");
Im = imresize(Im,InputSize(1:2));
Im = rescale(Im,0,1);
meanIm = [0.485 0.456 0.406];
stdIm = [0.229 0.224 0.225];
Im = (Im - reshape(meanIm,[1 1 3]))./reshape(stdIm,[1 1 3]);

% Convert the image to a dlarray object. Format the image with the dimensions "SSCB" (spatial, spatial, channel, batch).
Im_dlarray = dlarray(single(Im),"SSCB");

% Get the class names from squeezenet, which is also trained with ImageNet images.
[~,ClassNames] = imagePretrainedNetwork("squeezenet");

prob = predict(net,Im_dlarray);
[~,label_ind] = max(prob);

ClassNames(label_ind)

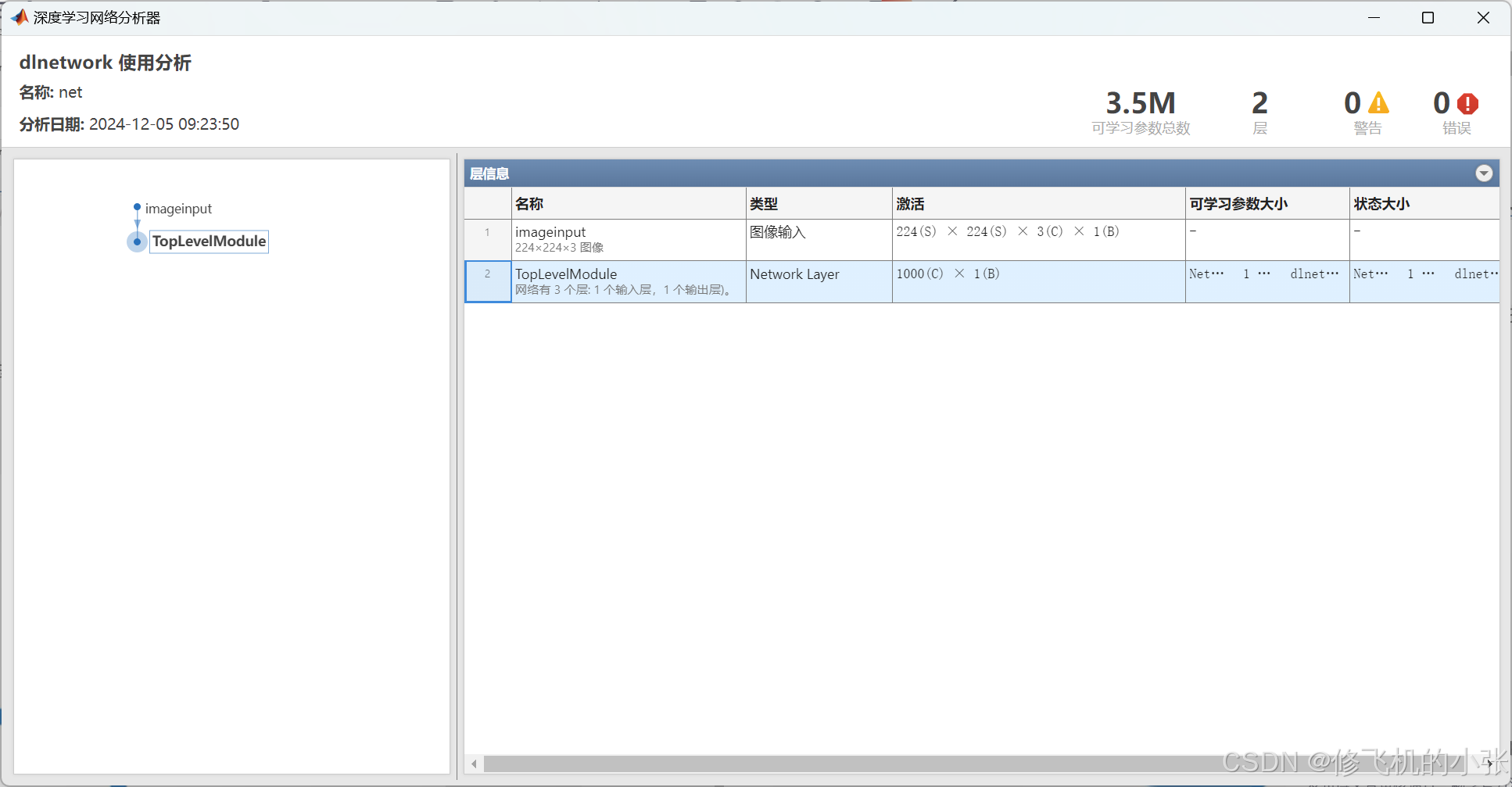

检查模型
在这里插入图片描述

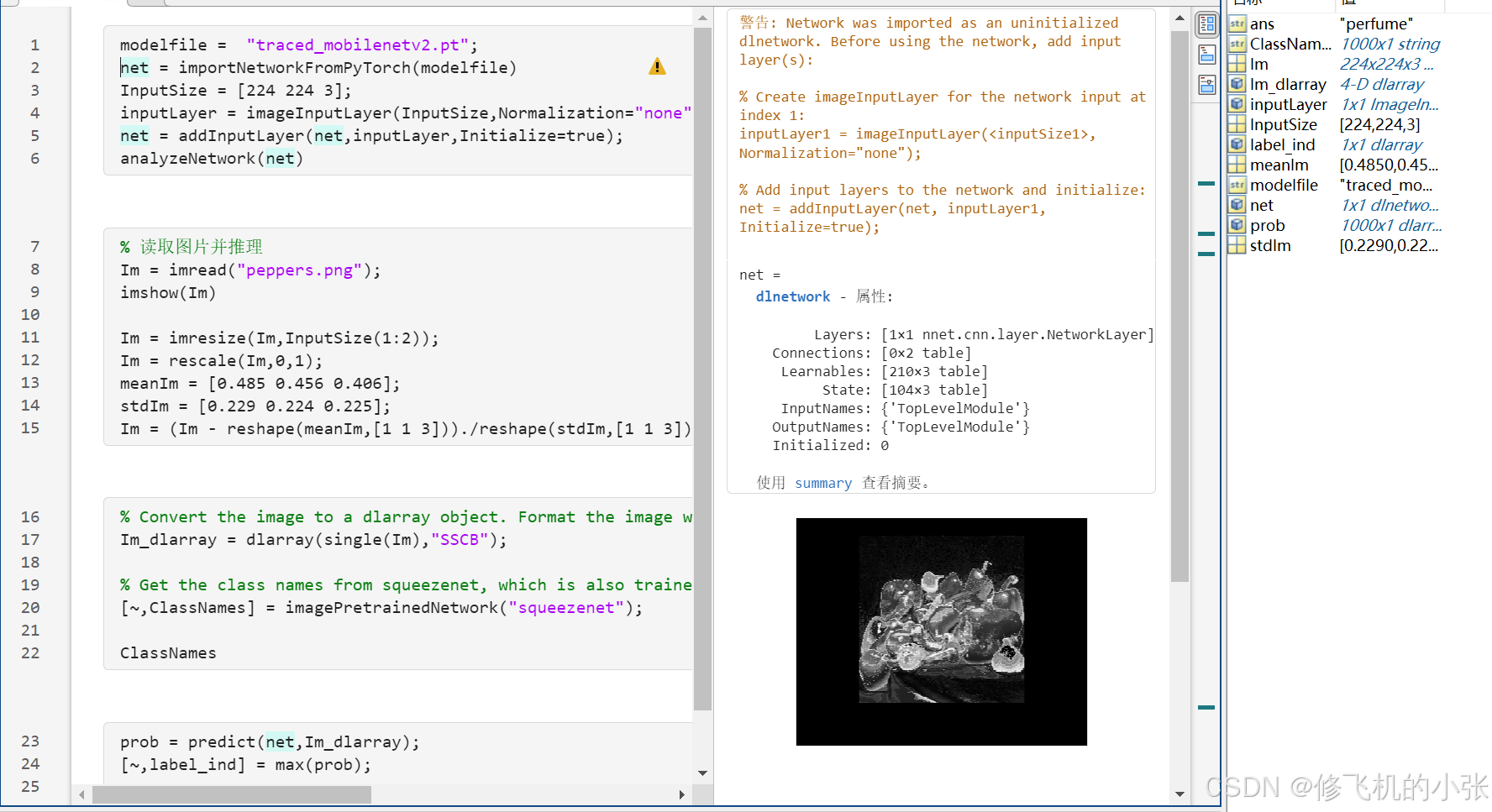

运行结果
在这里插入图片描述

simulink进行仿真

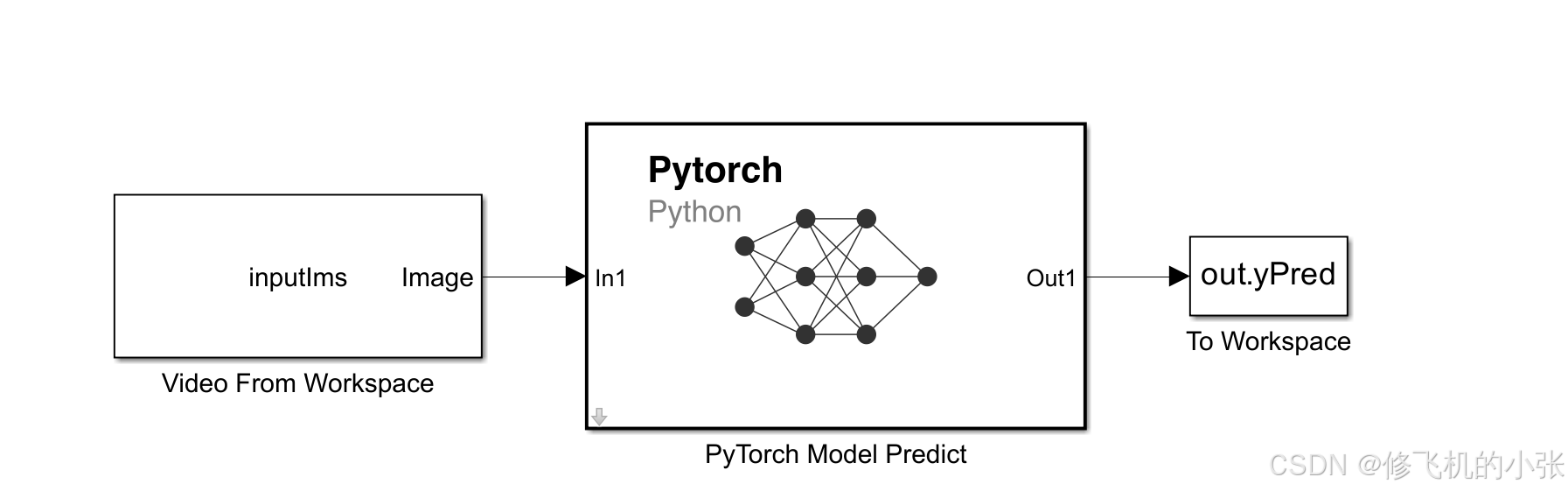

用PyTorch Model Predict模块加载预训练权重

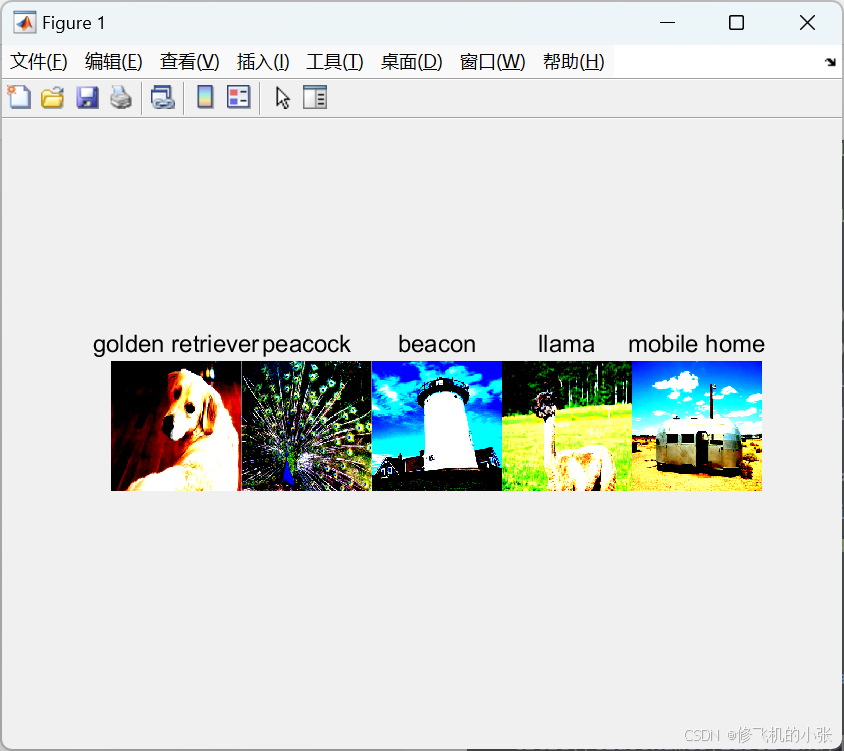

添加输入输出并测试

>> fileNames = ["sherlock.jpg","peacock.jpg","lighthouse.png","llama.jpg", ...
    "trailer.jpg"];
filePath = fullfile(matlabroot,"toolbox","images","imdata")+filesep;
filePathNames = strcat(filePath,fileNames);
imds = imageDatastore(filePathNames);
>> InputSize = [224 224 3];
meanIm = [0.485 0.456 0.406];
stdIm = [0.229 0.224 0.225];

for i = 1:5
    Im = imread(imds.Files{i});
    Im = imresize(Im,InputSize(1:2));
    Im = rescale(Im,0,1);
    Im = (Im - reshape(meanIm,[1 1 3]))./reshape(stdIm,[1 1 3]);
    displayIms(:,:,:,i) = Im;
end
montage(displayIms,size=[1 NaN]);
>> inputIms = single(displayIms);
>> mnasnetfile = matlab.internal.examples.downloadSupportFile("nnet", ...
    "data/PyTorchModels/mnasnet1_0.pt");
copyfile(mnasnetfile)
>> modelOutput = sim("slexImagePyTorchModelPredictExample");
>> [~,ClassNames] = imagePretrainedNetwork("squeezenet");
>> tiledlayout(1,size(inputIms,4),TileSpacing="none");
for i = 1:size(inputIms,4)
   nexttile
   imshow(displayIms(:,:,:,i))
   prob =(modelOutput.yPred.Data(:,:,i));
   [~,label_ind] = max(prob);
   title([ClassNames{label_ind}],FontSize=12)
end
>>
