从silvaco-tonyplot log、str文件导出想要的csv格式数据，用于后期origin等绘制

已于 2024-06-24 09:57:50 修改
阅读量2.6k 收藏 20
点赞数 9
分类专栏： T2SL二类超晶格红外探测器 文章标签： 学习 笔记 其他
于 2024-05-17 11:32:56 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xn_love_study/article/details/138998669
版权

首先设置
deckbuild-edit-preferences-tonyplot-version-3.10.18.R

选择合适的tonyplot版本，另外一个版本 我试了，不太好导出需要cutline 后的CB,VB图，或者doping图

1. log图

比较简单,因为I-V图，得到的值不多，就直接如下就行
在这里插入图片描述

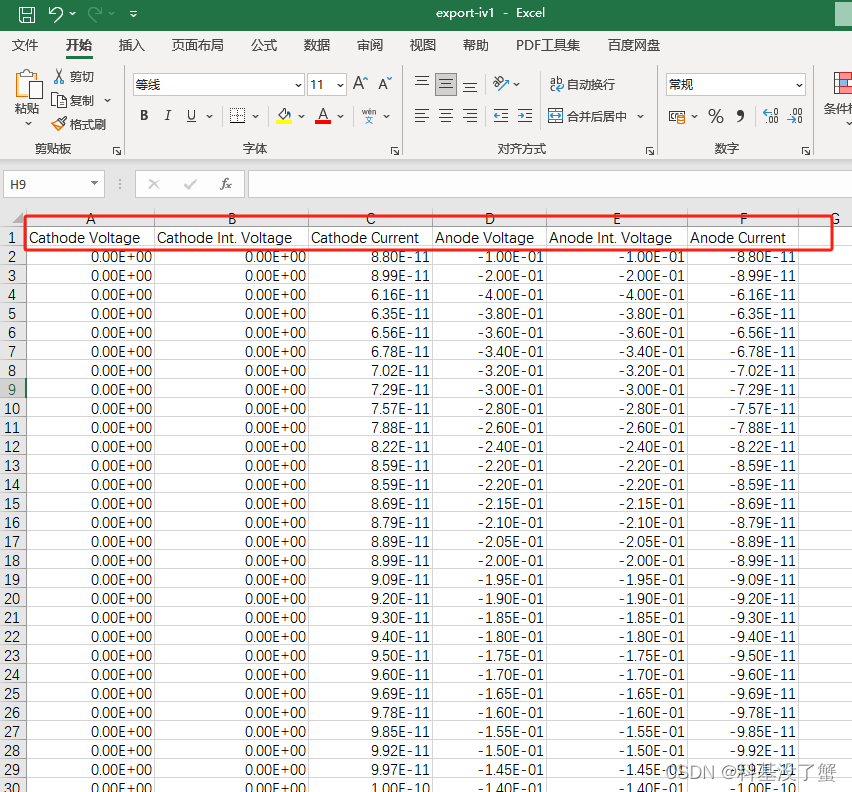

如下图所示

在这里插入图片描述

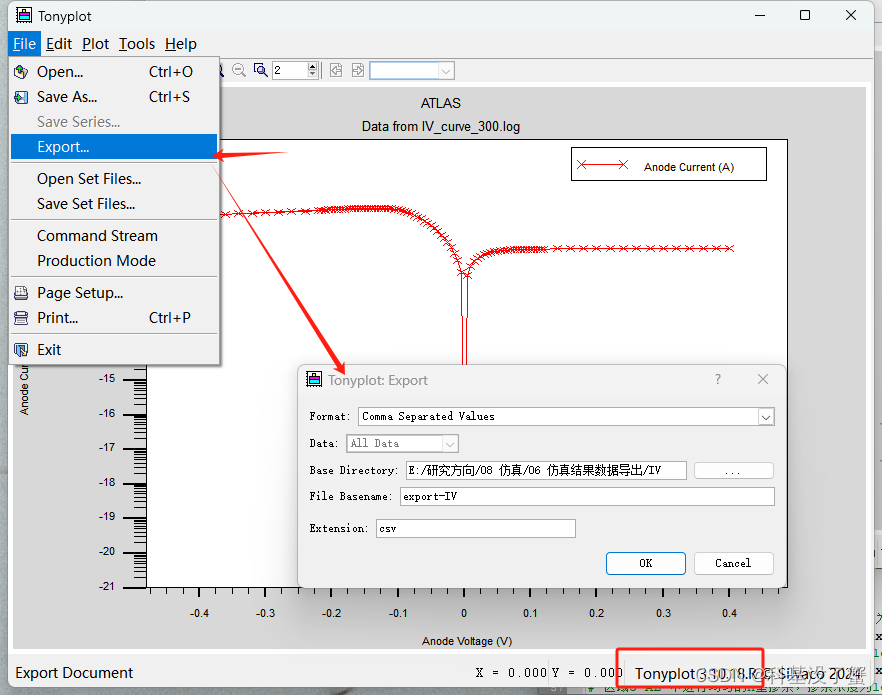

经过实操，下面这个图导出的方式比较简单
在这里插入图片描述

2. str文件导出cutline以后的图

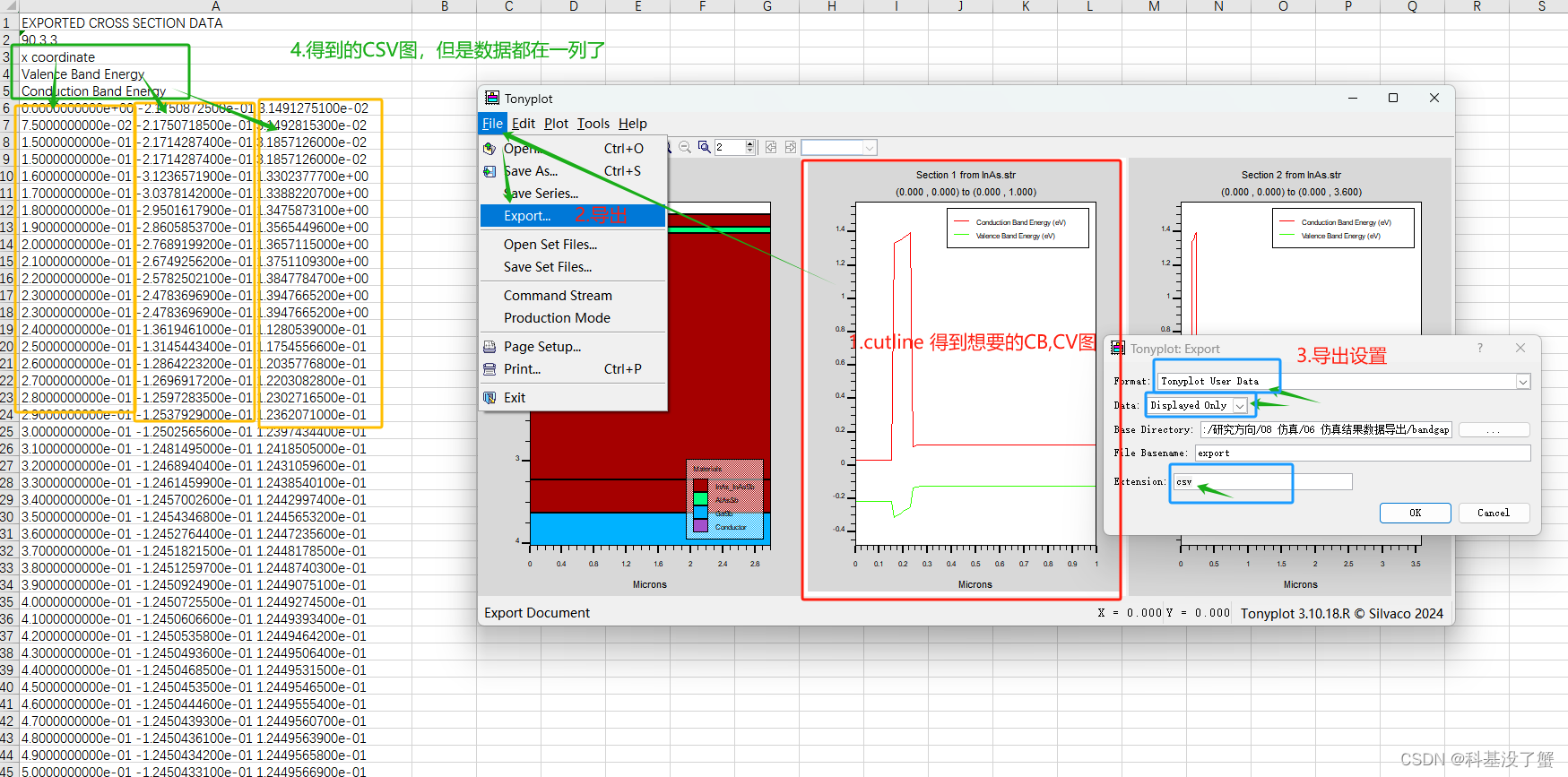

主要是有个问题，导出以后，想要的数据都在一列了

在这里插入图片描述

3. 解决导出的csv数据都在一列

3.1 使用excel的分
