2023.3.6 周一
写在前面
昨天询问了师兄打开.gds文件的方式,师兄和我说了很多,也分享了安装包,今天安装一下,然后看看老师发的版图文件,了解一下电流保护环结构和版图设计相关知识
继续复习唐龙谷老师书籍中的extract特性
仿真示例 学习暗电流特性仿真
学习origin
将2.9/11整理的问题及解答上传CSDN
复习大创,进行分工讨论
led器件仿真示例学习
学习三文件
一、L-Edit软件安装
https://mp.weixin.qq.com/s/KhnFavRYhgBQkeV1vI8f_g
“L-Edit”软件,它是由Tanner 公司开发的版图设计工具(现已被Mentor公司收购)。相较于Virtuoso工具,L-Edit的优点就是它能直接在Windows系统上运行,可以很方便地在个人电脑中安装使用。
安装包、安装流程在上文链接均有 十分感谢!

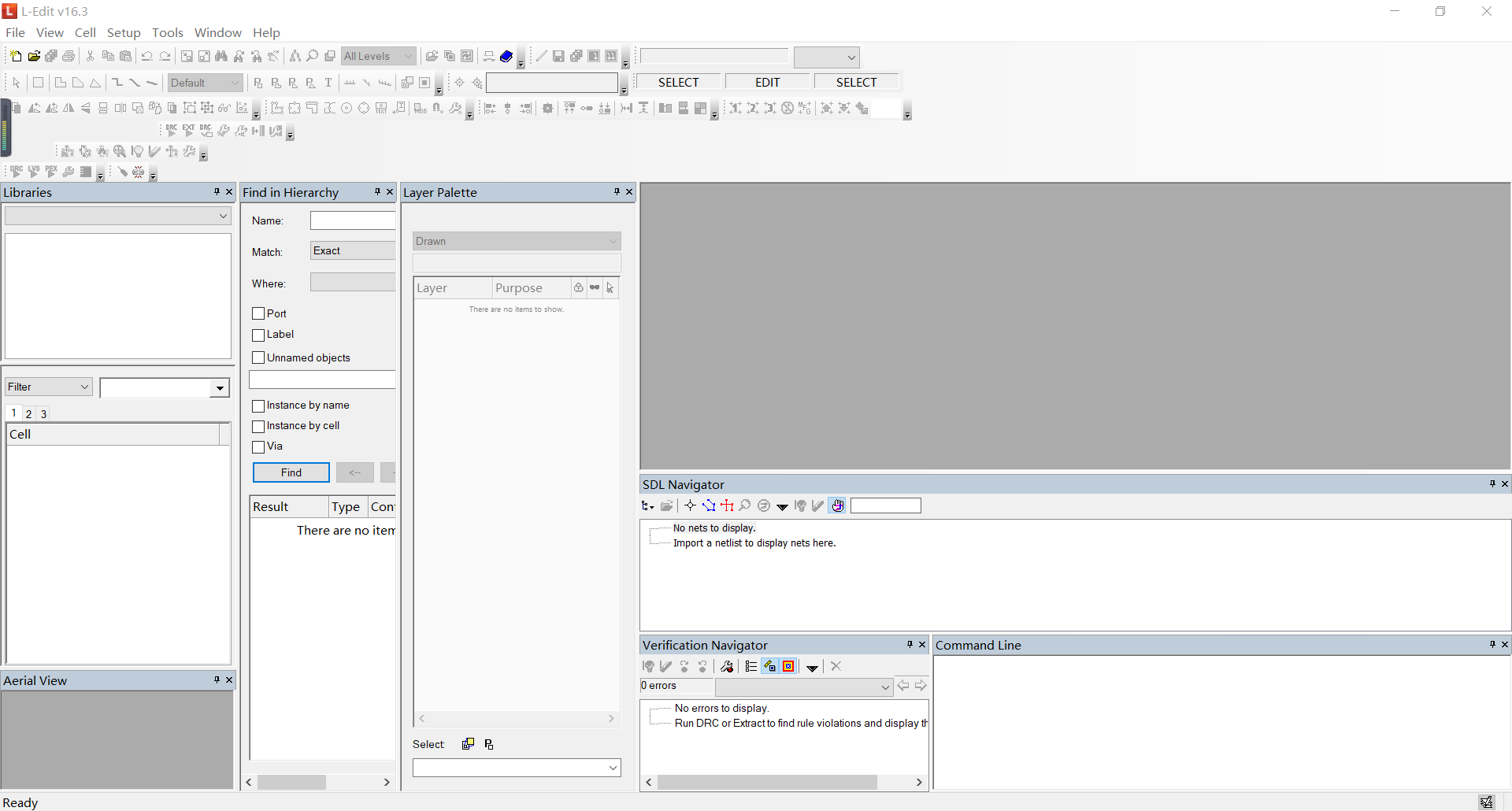

没花钱,成功安装好啦:

二、继续复习提取(extract)特性——唐龙谷老师书籍
Extract可用于提取仿真结果,如工艺仿真得到的结果,如材料厚度、结深、方块电阻等,或提取器件仿真的阈值电压、电流放大倍数等。
Deckbuild的提取功能能较方便的得到仿真结果,代替了手动的分析。这和导出数据是有区别的。提取的另一个用途体现在参数优化(工艺优化)上的应用。
<value_sigle_line>:厚度(thickness)、结深(xj)、表面浓度(surf.conc)、一维阈值电压(1dvt)、某二维区域内的最大或最小浓度(2d.max.conc/2d.min.conc)、最大或最小浓度(max.conc/min.conc),二维浓度分布(2d.conc.file)、一维区域的最大或最小边界(max.bound/min.bound(1D))、二维区域的最大最小边界(max.bound/min.bound(2D))、杂质浓度在某范围内的积分面积(2d.area……)
<value_multi_line>:方块电阻(sheet.res)、P型或N型方块电阻(p.sheet.res/n.sheet.res)、电导(conduct)、P型或N型电导(p.conduct/n.conduct)
提取曲线时通常需要给出x轴或y轴的信息:<curve_def>分“<curve_single_line>”和“<curve_multi_line>”两种类型。
impurity:boron、phosphorous、asenic、net doping、electron conc,tonyplot中可以显示的量都可以作为QSTRING
material:gas、silicon oxide polysilicon aluminum nitride oxynitride gaas gold silver alsi photoresist tungsten titanium platinum tisix wsix ptsix等,也可以是ALGAAS
extract可以对轴或数据进行+-*/^等基本运算,也支持C语言的描述:abs() log() dydt() atan()等。此外还支持数据的统计和拟合功能,如min() ave() slope(LINE) y=ax+b
v."" i."" c."""" g."""" time temp freq beam."" ie."" rl."" cl."" il."" q"" id."" rho."" probe."" elect.""
提取的默认参数:
材料:silicon;杂质:"net doping";x.val|y.val| region(x.val为距器件左边界5%的位置);.occno=1;datafile="results,final";1dvt typ=ntype;2d.area(x.step为器件尺寸的10%);temp.val=300;bias=0;1dvt(bias.stop=5,bias.step=0.25,vb=0);1dcapacitance(bias.stop=5,bias.steo=0.25,vb=0,vg=0,bias.ramp=vg);soi=false;semi.poly=false;incomplete=false……
提取结果默认单位……
例句:
提取工艺仿真特性:
#提取栅氧化层厚度
extract name="gateox" thickness oxide mat.occno=1 x.val=0.49
#提取结深
extract name="nxj" xj silicon mat.occno=1 x.val=0.1 junc.occno=1
#提取结深的另一种方法
extract name="Junction Depth" x.val from(depth,\
(impurity="Gallium" material="Silicon" mat.occno=1)\
- (impurity="Phosphorus" material="Silicon" mat.occno=1)) where y.val=0.0
#提取表面浓度
extract name="chan surf conc" surf.conc impurity="Net Doping"\
material="Silicon" mat.occno=1 x.val=0.45
#提取x=0.1um处的硼浓度分布
extract name="bcurve" curve(depth,boron silicon mat.occno=1 x.val=0.1) outfile="extract.dat"
#提取激活了的砷的总浓度
extract name="Active_Arsenic" 1.0e-4*(area from curve(depth,\
impurity="Active Arsenic" material="Silicon" mat.occno=1))
#提取方块电阻
extract name="n++ sheet rho"sheet.res material="Silicon"\
mat.occno=1 x.val=0.05 region.occno=1
#电容、电导、击穿电压、1dvt不详细写了,用到再说
提取器件仿真特性
器件仿真的方法是对器件施加电流、电压、磁场或是光照等,对器件的端电流电压和器件内部的电学量进行仿真计算(solve)。仿真时solve得到的器件信息(含电学信息)可以保存在结构文件(.str)或日志文件(.log)中。
先只了解提取的功能,具体语法用到了再学习:
提取器件仿真特性前导入提取的来源文件
从结构文件中提取solve后的特性
I-V特性提取
瞬态特性提取
提取漏电压随温度变化的特性
提取漏电流随频率变化的特性
提取电容
提取电导
提取其他的点学参数的曲线……
轴处理
轴处理在器件特性提取中显得尤为重要,如β、Vt等都需要由输出的电流电压特性中进行计算得到。
对轴操作的例子:
提取栅压除以50作为横坐标,漏电流*10为纵轴的曲线
提取集电极电流作为横轴,集电极电流和基极电流的商(即电流放大倍数)作纵轴的曲线
提取栅电压对漏电流的微分曲线并保存在文件中。
提取X(栅压)在0.5——2.5范围内的漏电流的最大值并保存。
提取栅压对漏电流的二阶微分曲线并保存
提取放大倍数的最大值
提取转移特性曲线中斜率最大处的X(栅压)值作为阈值电压
提取X(基极电压)为2.3时的Y(集电极电流)值
三、继续set 命令功能——唐龙谷老师书籍
命令set可以对Deckbuild的全局变量进行设置或设置tonyplot的显示方式。显示方式可以保存在.set文件中,这样在显示时可直接调用。
全局变量设置
SET <VARIABLE> = [ <VALUE> | <EXPR>] [NOMINAL]
variable 为任意变量,在后续语句中使用该变量则需写为“$<variable>”,即在前边加上美元符号。
示例:用全局变量来设置工艺参数
set temp=1000
set gaspress=1
diffuse time=30 temp=$temp press=$gaspress
这种全局变量设置的方法可以给仿真参数的设置带来很大的方便,例如在变参数仿真中,可使得仿真参数更易更改。
Value可以是数字,也可是由某些变量经运算后得到的结果
经常在淀积工艺中定义网格密度的时候采用这种方式,如将纵向网格数设置成厚度除以网格间距的商。
设置tonyplot的显示方式
按照设置文件“show.set”来进行显示
tonyplot structure.str -set show.set
在tonyplot界面的File下拉菜单中点击Save Set Files ……则可以将当前的显示方式保存在相应的set文件中。Set文件需要存放在工作路径下,这样程序才能查找到。用设置文件来定义显示的方式可以提供很大的方便,避免了每次查看结果的时候都进行一系列的操作。
四、LED器件仿真实例
4.1 示例原代码:
# (c) Silvaco Inc., 2013
go atlas
#
# GaN LED Device Simulation
#氮化镓LED器件仿真
# Blue single-quantum well LED
#蓝色单量子阱LED
# Parameter used for this blue SQW LED
#该蓝色单量子阱LED器件用到的参数
#############################################################################
# Epilayer # Material # Type # Thickness # Doping # Mobility #
# # # p or n # [nm] # [cm-3] # [cm2/V-s] #
#############################################################################
# n-Buffer # GaN # - # 30 # - # 100 #
# n-Contact # GaN # n # 4000 # 1e18 # 100 #
# n-Contact # In0.2GaN # - # 3 # - # 100 #
# p-Emitter # Al0.2GaN # p # 100 # 1e19 # 10 #
# p-Contact # GaN # p # 500 # 1e19 # 10 #
#############################################################################
#-------------------------------------------------------------------
# SECTION 1 : MESH GENERATION
#-------------------------------------------------------------------
#
# width for 1 Dimensional Structure conversion to A/cm^2
mesh width=1e8
#
x.mesh loc=0.0 spac=0.5
x.mesh loc=1.0 spac=0.5
#
y.mesh loc=-5.00 spac=1.0
y.mesh loc=-0.65 spac=0.005
y.mesh loc=-0.603 spac=0.0002
y.mesh loc=-0.600 spac=0.0002
y.mesh loc=-0.55 spac=0.005
y.mesh loc=-0.5 spac=0.001
y.mesh loc=-0.0 spac=0.1
#-------------------------------------------------------------
# SECTION 2: REGIONS AND ELECTRODES
#-------------------------------------------------------------
region num=1 material=GaN y.max=-0.603 substrate
region num=2 material=InGaN y.max=-0.6 y.min=-0.603 x.comp=0.20 \
name=well qwell led well.ny=50
region num=3 material=AlGaN y.max=-0.5 y.min=-0.6 x.comp=0.2
region num=4 material=GaN y.min=-0.5
#
electrode name=anode bottom
electrode name=cathode top
#-------------------------------------------------------------
# SECTION 3: DOPING PROFILES
#-------------------------------------------------------------
# p type is Mg
# n type is Si
doping region=4 uniform p.type conc=1e19
doping region=3 uniform p.type conc=1e19
doping region=1 uniform n.type conc=1e18
#---------------------------------------------------------------
# SECTION 4: MATERIAL MODELS
#---------------------------------------------------------------
models calc.strain polarization polar.scale=1.0
models fermi ^incomplete consrh auger optr print k.p
models region=2 k.p chuang spontaneous lorentz
#
material material=GaN taun0=1e-9 taup0=1e-9 copt=1.1e-8 \
augn=1.0e-34 augp=1.0e-34
material material=AlGaN taun0=1e-9 taup0=1e-9 copt=1.1e-8 \
augn=1.0e-34 augp=1.0e-34
material material=InGaN taun0=1e-9 taup0=1e-9 copt=1.1e-8 \
augn=1.0e-34 augp=1.0e-34
#
# Lorentz Broaden factor
material well.gamma0=30e-3
#
material edb=0.080 eab=0.101
#
mobility mun0=100 mup0=10
#
#----------------------------------------------------------------
# SECTION 5: OUTPUT FLAGS and METHOD
#----------------------------------------------------------------
#

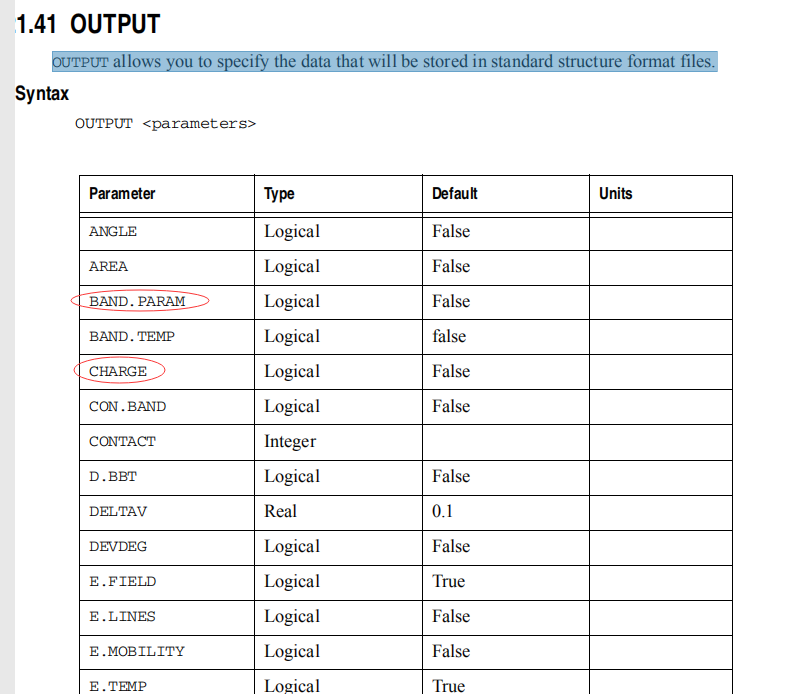

output con.band val.band band.param charge polar.charge e.mobility \
h.mobility u.srh u.radiative u.auger permi
#
method climit=1e-4 maxtrap=10
#
#----------------------------------------------------------------
# SECTION 6: INITIAL SOLUTION
#----------------------------------------------------------------
#
solve init
solve prev
#
save outf=ledex01_1.str
tonyplot
#
#-----------------------------------------------------------------
# SECTION 7: BIAS RAMP and Save the SPECTRUM
#-----------------------------------------------------------------
#
probe name=Recombination integrate recomb
probe name=Radiative integrate radiative rname=well
#
log outf=ledex01.log
solve vstep=0.05 vfinal=3.5 name=anode
save outf=ledex01_3p5.str
save spectrum=ledex01_3p5.spc lmin=0.40 lmax=0.50 nsamp=100
solve vstep=0.05 vfinal=4.0 name=anode
save outf=ledex01_4p0.str
save spectrum=ledex01_4p0.spc lmin=0.40 lmax=0.50 nsamp=100
solve vstep=0.05 vfinal=5.0 name=anode
save outf=ledex01_5p0.str
save spectrum=ledex01_5p0.spc lmin=0.40 lmax=0.50 nsamp=100
#
#------------------------------------------------------------------
# SECTION 8: PLOTTING CURVES
#------------------------------------------------------------------
#
# V-I Curve
tonyplot ledex01.log -set ledex01_0.set
# I-L Curve
tonyplot ledex01.log -set ledex01_1.set
# EL Intensity at 3.5V, 4.0V and 5.0V
tonyplot -overlay ledex01_3p5.spc ledex01_4p0.spc ledex01_5p0.spc -set ledex01_2.set
extract init infile="ledex01_3p5.str"
extract name="Electron" curve(depth,impurity="Electron Conc" material="All" \
x.val=0.5) outfile="ledex01_3p5_Electron.dat"
extract name="Electron" curve(depth,impurity="Hole Conc" material="All" \
x.val=0.5) outfile="ledex01_3p5_Hole.dat"
extract init infile="ledex01_4p0.str"
extract name="Electron" curve(depth,impurity="Electron Conc" material="All" \
x.val=0.5) outfile="ledex01_4p0_Electron.dat"
extract name="Electron" curve(depth,impurity="Hole Conc" material="All" \
x.val=0.5) outfile="ledex01_4p0_Hole.dat"
extract init infile="ledex01_5p0.str"
extract name="Electron" curve(depth,impurity="Electron Conc" material="All" \
x.val=0.5) outfile="ledex01_5p0_Electron.dat"
extract name="Electron" curve(depth,impurity="Hole Conc" material="All" \
x.val=0.5) outfile="ledex01_5p0_Hole.dat"
tonyplot -overlay ledex01_3p5_Electron.dat ledex01_3p5_Hole.dat ledex01_4p0_Electron.dat ledex01_4p0_Hole.dat ledex01_5p0_Electron.dat ledex01_5p0_Hole.dat -set ledex01_3.set
quit
4.2 代码逐句解释
说明
go atlas #启动ATLAS器件仿真器,说明直接进行器件仿真,非工艺仿真
# GaN LED Device Simulation
#氮化镓LED器件仿真
# Blue single-quantum well LED
#蓝色单量子阱LED
# Parameter used for this blue SQW LED
#该蓝色单量子阱LED用到的参数
#############################################################################
# Epilayer # Material # Type # Thickness # Doping # Mobility #
# # # p or n # [nm] # [cm-3] # [cm2/V-s] #
#############################################################################
# n-Buffer # GaN # - # 30 # - # 100 #
# n-Contact # GaN # n # 4000 # 1e18 # 100 #
# n-Contact # In0.2GaN # - # 3 # - # 100 #
# p-Emitter # Al0.2GaN # p # 100 # 1e19 # 10 #
# p-Contact # GaN # p # 500 # 1e19 # 10 #
#############################################################################
仿真说明和参数展示,该形式直观,值得借鉴
将参数做成表格:
外延层 | 材料 | 类型 p/n | 厚度 nm | 掺杂 cm-3 | 迁移率 cm2/V-s |
n型缓冲区 | GaN | - | 30 | - | 100 |
n型接触区 | GaN | n | 4000 | 1.00E+18 | 100 |
n型接触区 | In0.2GaN | - | 3 | - | 100 |
p型发射区 | Al0.2GaN | p | 100 | 1.00E+19 | 10 |
p型接触区 | GaN | p | 500 | 1.00E+19 | 10 |
元素周期表

从元素周期表来看,Al、Ga、In均是ⅢA族,那么化合物半导体怎么看n、p型呢?
第一模块:网格生成
#-------------------------------------------------------------------
# SECTION 1 : MESH GENERATION 第一部分网格生成
#-------------------------------------------------------------------
#一维结构的宽度转换为A/cm^2
# width for 1 Dimensional Structure conversion to A/cm^2
mesh width=1e8
#定义x方向
x.mesh loc=0.0 spac=0.5
x.mesh loc=1.0 spac=0.5
#定义y方向
y.mesh loc=-5.00 spac=1.0
y.mesh loc=-0.65 spac=0.005
y.mesh loc=-0.603 spac=0.0002
y.mesh loc=-0.600 spac=0.0002
y.mesh loc=-0.55 spac=0.005
y.mesh loc=-0.5 spac=0.001
y.mesh loc=-0.0 spac=0.1

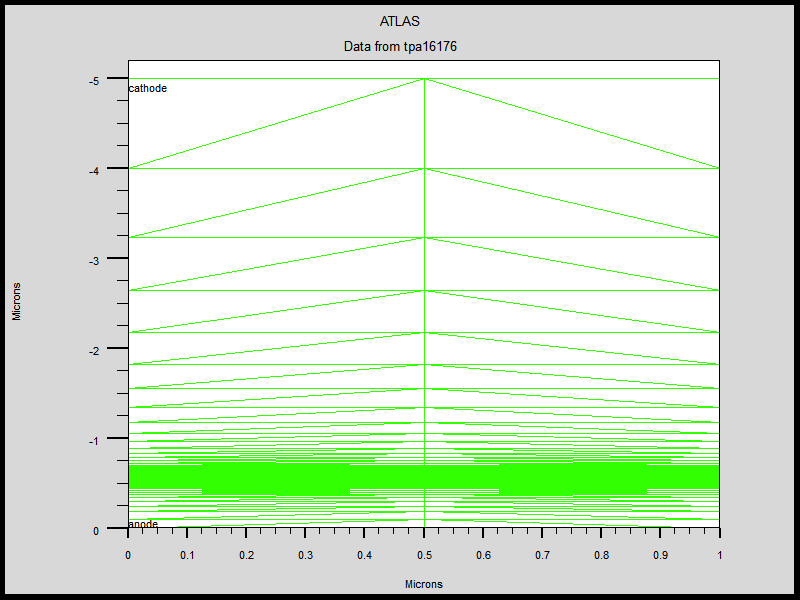

x方向:0-->1,间隔0.5,分成2份
y方向:-5-->0,间隔从1-0.005-0.002-0.002-0.005-0.001-0.1,整体变化趋势是:疏-密-疏
第二模块:区域、电极定义
#-------------------------------------------------------------
# SECTION 2: REGIONS AND ELECTRODES第二部分 区域电极定义
#-------------------------------------------------------------
region num=1 material=GaN y.max=-0.603 substrate
region num=2 material=InGaN y.max=-0.6 y.min=-0.603 x.comp=0.20 \
name=well qwell led well.ny=50
#composition是组分,x.comp=0.2 即成分为In0.2GaN 形成q(quantum量子)阱,同区域3
region num=3 material=AlGaN y.max=-0.5 y.min=-0.6 x.comp=0.2
region num=4 material=GaN y.min=-0.5
#底部是阳极,顶部是阴极
electrode name=anode bottom
electrode name=cathode top

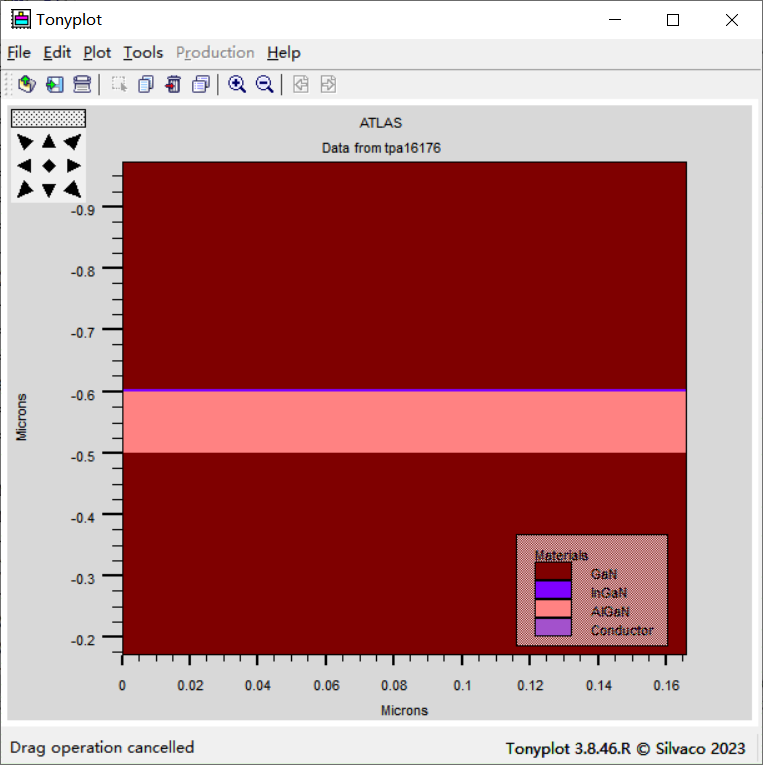

区域1、4:

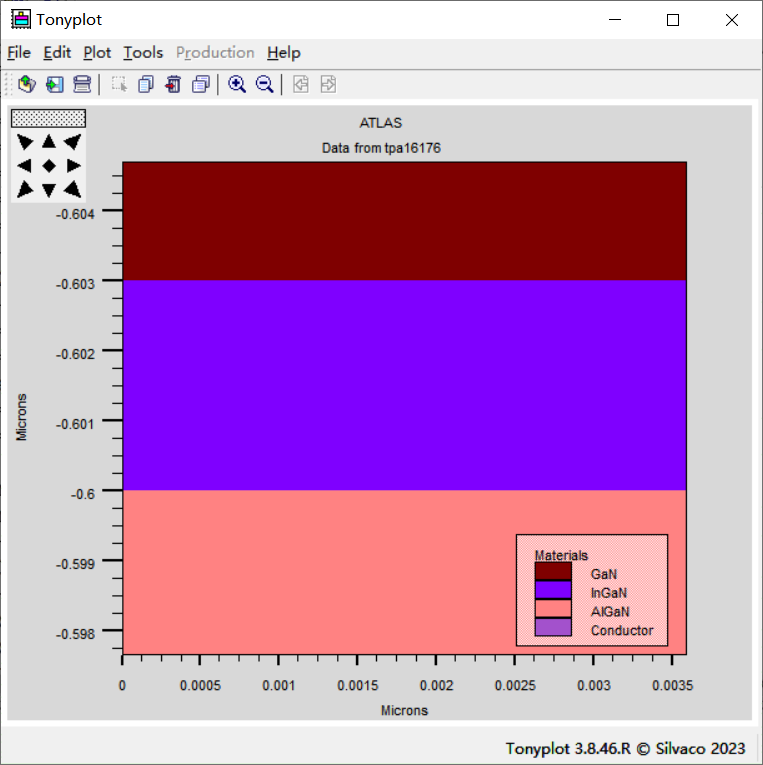

区域2

区域3

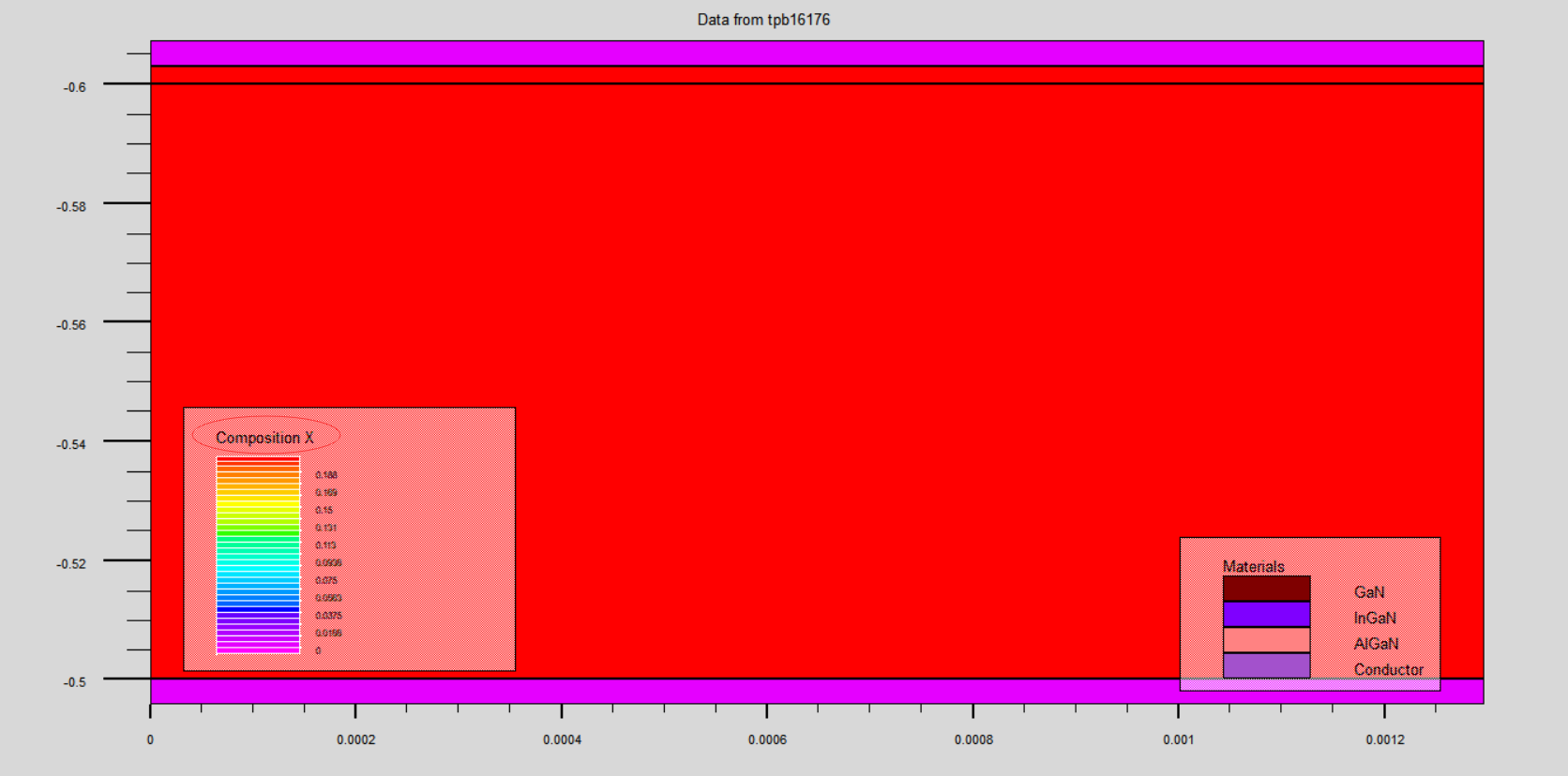

组分:

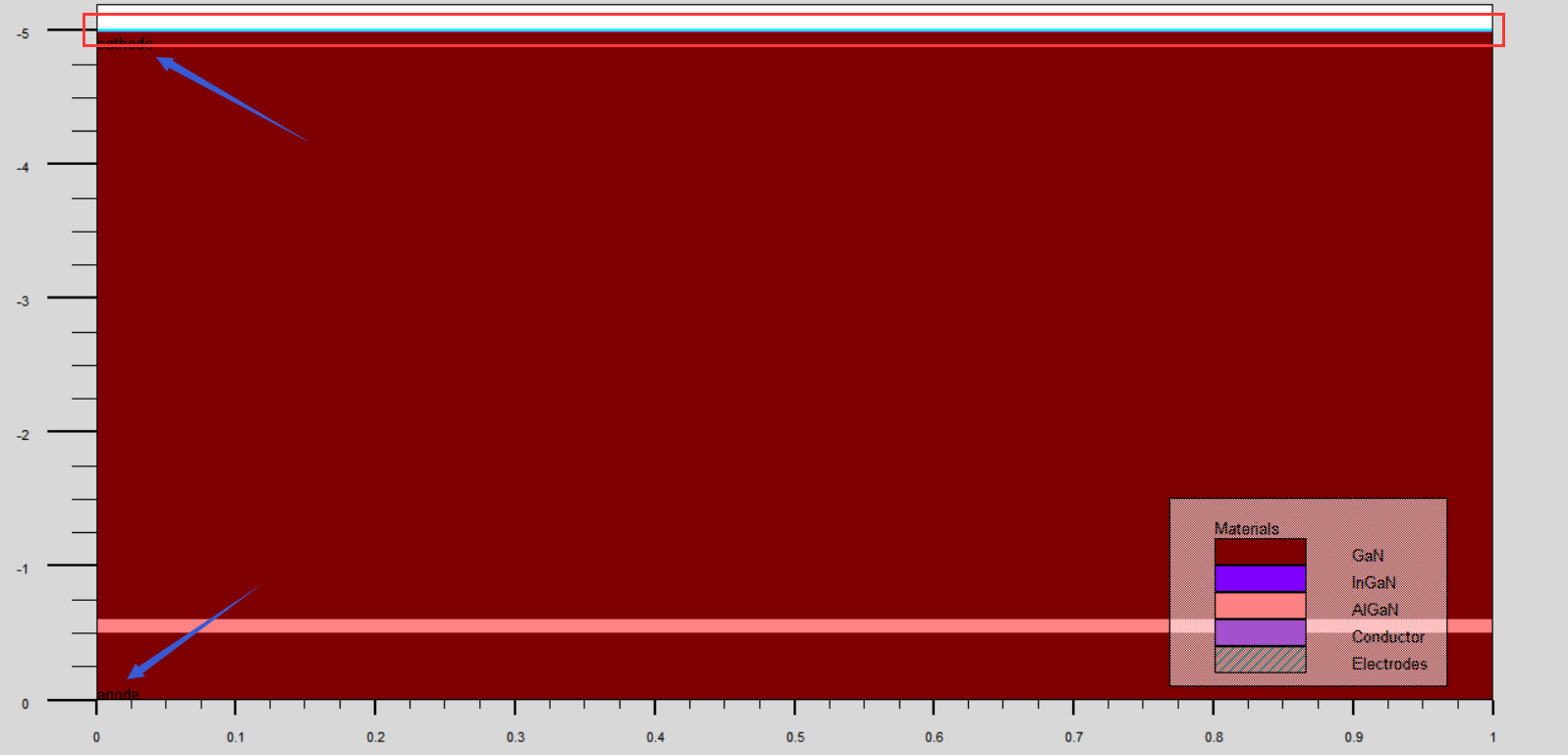

电极

第三模块:掺杂
#-------------------------------------------------------------
# SECTION 3: DOPING PROFILES 掺杂配置
#-------------------------------------------------------------
# p type is Mg
# n type is Si
doping region=4 uniform p.type conc=1e19
doping region=3 uniform p.type conc=1e19
doping region=1 uniform n.type conc=1e18

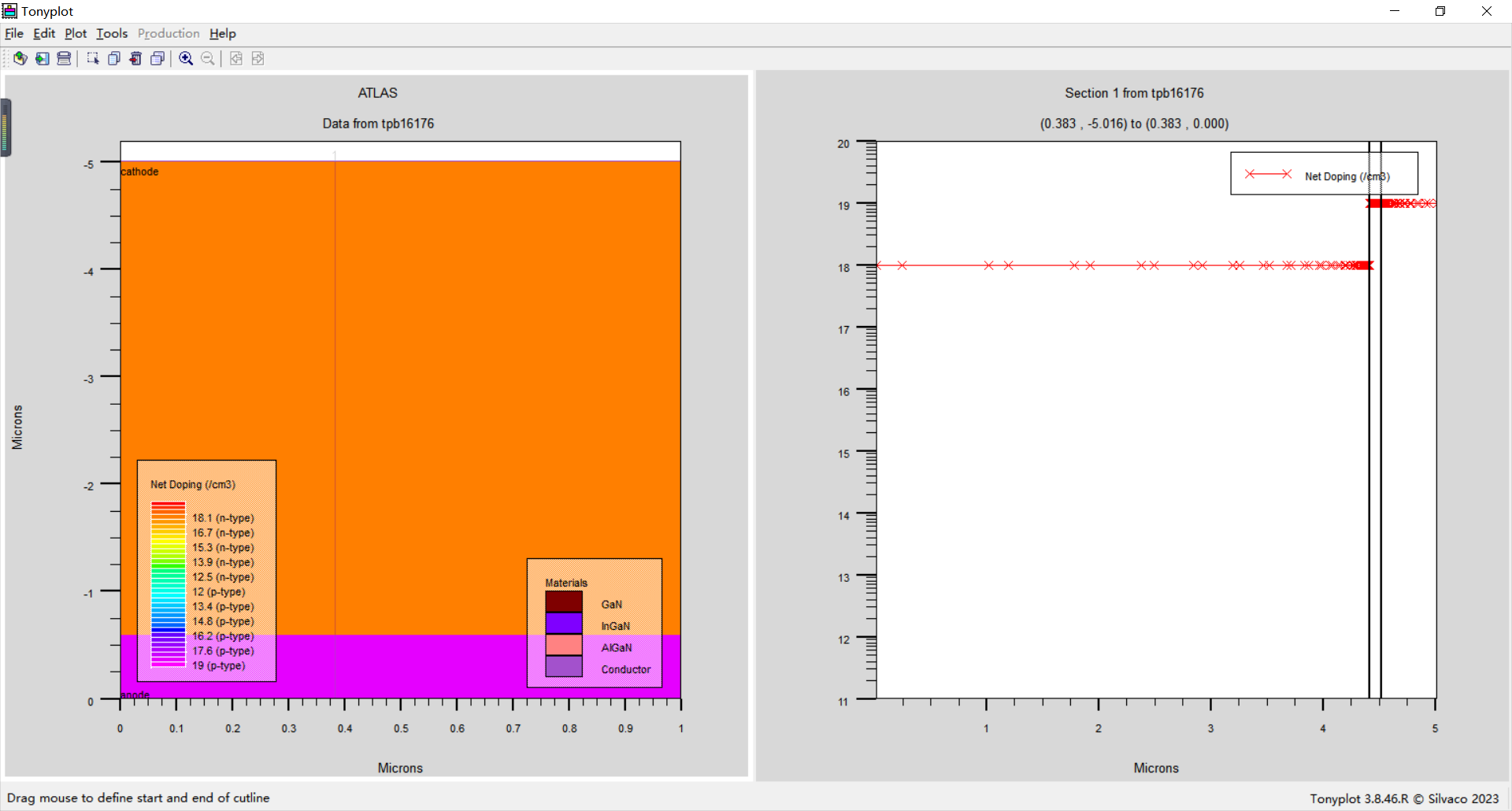

效果:

第四模块:材料和模型
#---------------------------------------------------------------
# SECTION 4: MATERIAL MODELS 材料和模型
#---------------------------------------------------------------
models calc.strain polarization polar.scale=1.0
#calc.strain:查询手册,是GANFET的方便模型 应变和极化
models fermi ^incomplete consrh auger optr print k.p
#区域2是In0.2GAN 量子阱,专门用了新模型
models region=2 k.p chuang spontaneous lorentz
#
material material=GaN taun0=1e-9 taup0=1e-9 copt=1.1e-8 \
augn=1.0e-34 augp=1.0e-34
material material=AlGaN taun0=1e-9 taup0=1e-9 copt=1.1e-8 \
augn=1.0e-34 augp=1.0e-34
material material=InGaN taun0=1e-9 taup0=1e-9 copt=1.1e-8 \
augn=1.0e-34 augp=1.0e-34
#
# Lorentz Broaden factor
material well.gamma0=30e-3
#
material edb=0.080 eab=0.101
#
mobility mun0=100 mup0=10
#
模型
calc.strain polarization
根据用户手册:针对GAN器件的应变和极化模型 其中的polar.scale=1.0

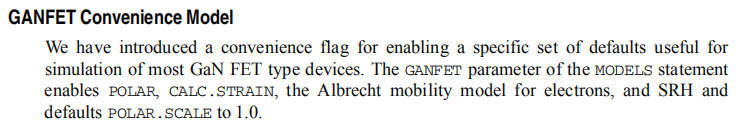

手册中搜索calc.strain

指定偏振效应和压电效应:
GAN材料具有极化和压电效应,要包括极化对区域的影响,应该在相应的区域语句上指定极化参数。
这将只包括自发极化,如果你还想包括压电极化,你也可以指定calc.strain参数。如果您指定了calc.strain,仿真器将自动计算晶格失配产生的应变,并计算压电极化并将其应用于该区域。您还可以指定strain参数的值,该参数将指定该区域中的轴向应变。
在应变(压力)(strain)和极化(polarization)设置下,仿真器将应用利用应变参数分配的应变值计算的压电极化。

fermi
费米狄拉克统计模型
^incomplete
不完全电离和掺杂依赖性迁移率
如果需要使用泊松方程中的电离掺杂剂浓度来计算迁移率,总掺杂剂浓度来计算电荷密度,则指定MOB。模型语句不完整,以显式清除此标志。不建议使用此参数组合。???
consrh
Shockley-Read-Hall 复合模型
auger
俄歇复合模型
optr
光学复合模型
print k.p?
在唐龙谷老师的书和手册都没搜到,看编译结果吧
还有单独在区域2定义的模型:
k.p
在唐龙谷书籍中找到一个有关k.p的句子:
设置物理模型。
models k.p fermi incomplete consrh auger optr print
手册中:

使用多波段k.p能带结构
局部光学增益和自发发射
激光器的GAINMOD参数设置了四个增益/自发发射模型。对于标准模型GAINMOD取1,对于经验模型取2, Takayama模型为3,多波段k.p模型为5。
多波段k.p模型#5可用于块状区域和量子阱。对于多波段k.p模型参数ZB.ONE,ZB.TWO,ZB.THREE或WZ.THREE,也应该在模型语句中指定。现在已经有了一个ABS.BULK参数上的模型声明,它计算吸收,使用完全相同的机制。ABS.BULK在使用了增益模型#5的区域被禁用。
漂移扩散中的k.p带参数模型
chuang

是WZ.KP参数的一个别名
激光器仿真参数:GAINMOD=5指定将使用yan、li或chuang的增益模型
将由LI、YAN或CHUANG模型得到的辐射复合速率纳入漂移扩散模型中。
k.p chuang spontaneous lorentz
好像都是在增益模型里
Lorentzian Gain Broadening
洛伦兹增益扩大
通过在模型声明中指定洛伦茨,可以引入由带内散射引起的增益增宽。下面的方程描述了应用时的增益增宽
材料定义
GAN
material=GaN taun0=1e-9 taup0=1e-9 copt=1.1e-8 augn=1.0e-34 augp=1.0e-34
taun0:SRH 复合的电子寿命(s);
taup0: SRH 复合的空穴寿命(s)。
copt:材料的光学复合速率(cm3/s),设定模型时需使用 model optr;
augn:电子俄歇系数(cm6/s);
augp:空穴俄歇系数(cm6/s);
AlGAN
material=AlGaN taun0=1e-9 taup0=1e-9 copt=1.1e-8 augn=1.0e-34 augp=1.0e-34
InGAN
material=InGaN taun0=1e-9 taup0=1e-9 copt=1.1e-8 augn=1.0e-34 augp=1.0e-34
洛伦兹增益扩大参数
material well.gamma0=30e-3

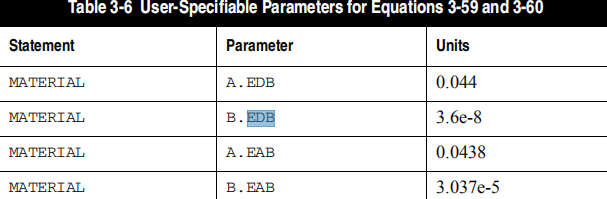

material edb=0.080 eab=0.101
mobility mun0=100 mup0=10

指定了“洛伦兹增益增宽”中的洛伦兹增益增宽因子。

EDB和EAB为掺杂剂的活化能,ND和NA分别为净补偿n型和p型掺杂。净补偿掺杂的定义如下:


mun0:电子迁移率
mup0:空穴迁移率
第五模块:输出和数值方法
#----------------------------------------------------------------
# SECTION 5: OUTPUT FLAGS and METHOD
#----------------------------------------------------------------
#
output con.band val.band band.param charge polar.charge e.mobility \
h.mobility u.srh u.radiative u.auger permi
#
method climit=1e-4 maxtrap=10
#
输出
定义结构文件中额外可以包含的信息
con.band 导带
val.band 价带
band.param
charge
polar.charge
e.mobility
h.mobility
u.srh
u.radiative
u.auger
permi

数值方法

最大折半次数:10
默认可能是newton?
第六模块:初始解
#----------------------------------------------------------------
# SECTION 6: INITIAL SOLUTION#初始解
#----------------------------------------------------------------
#初始解
solve init
solve prev
#保存结构并显示
save outf=ledex01_1.str
tonyplot
#
第七模块:保存频谱
#-----------------------------------------------------------------
# SECTION 7: BIAS RAMP and Save the SPECTRUM
#-----------------------------------------------------------------
#得到这个点的
probe name=Recombination integrate recomb
probe name=Radiative integrate radiative rname=well
#绘制图像 阳极电压从0.05-->3.5
log outf=ledex01.log
solve vstep=0.05 vfinal=3.5 name=anode
save outf=ledex01_3p5.str
save spectrum=ledex01_3p5.spc lmin=0.40 lmax=0.50 nsamp=100
#阳极电压从0.05-->4
solve vstep=0.05 vfinal=4.0 name=anode
save outf=ledex01_4p0.str
save spectrum=ledex01_4p0.spc lmin=0.40 lmax=0.50 nsamp=100
#阳极电压从0.05-->5.0
solve vstep=0.05 vfinal=5.0 name=anode
save outf=ledex01_5p0.str
save spectrum=ledex01_5p0.spc lmin=0.40 lmax=0.50 nsamp=100
#
PROBE:允许您将多个分布式数量的值输出到日志文件中。指定位置上的值或设备指定区域内的最小值、最大值或集成值将在每个偏置或时间点保存到日志文件中。
注意:PROBE是ATLAS计算许多参数值的最准确的方法。存储在TonyPlot的结构文件中的节点上的参数通常会被插值、受噪声影响。
Integrate—测量单条曲线和横轴之间的面积或两条曲线之间的面积。
语法
PROBE[MIN|MAX|INTEGRATED|x=<n>y=<n>z=<n>
[DIR=<n>]][POLAR=<n>]<parameters>
INTEGRATED:指定探测值将在由参数X. MIN、X.MIX.MAX、Y. MIN、Y. MAX、Z. MIN和Z. MAX定义的框内的所有网格点上进行集成。
RECOMBIN:指定probe将以净重组率运行。
RADIATIVE:指定probe将根据辐射复合速率工作。
LMAX and LMIN:指定要保存光谱文件的波长范围。
NSAMP:指定要用于光谱图的样本数量
第七模块:绘制曲线
#------------------------------------------------------------------
# SECTION 8: PLOTTING CURVES绘制曲线
#------------------------------------------------------------------
#
# V-I Curve
tonyplot ledex01.log -set ledex01_0.set
# I-L Curve
tonyplot ledex01.log -set ledex01_1.set
# EL Intensity at 3.5V, 4.0V and 5.0V
tonyplot -overlay ledex01_3p5.spc ledex01_4p0.spc ledex01_5p0.spc -set ledex01_2.set
extract init infile="ledex01_3p5.str"
extract name="Electron" curve(depth,impurity="Electron Conc" material="All" \
x.val=0.5) outfile="ledex01_3p5_Electron.dat"
extract name="Electron" curve(depth,impurity="Hole Conc" material="All" \
x.val=0.5) outfile="ledex01_3p5_Hole.dat"
extract init infile="ledex01_4p0.str"
extract name="Electron" curve(depth,impurity="Electron Conc" material="All" \
x.val=0.5) outfile="ledex01_4p0_Electron.dat"
extract name="Electron" curve(depth,impurity="Hole Conc" material="All" \
x.val=0.5) outfile="ledex01_4p0_Hole.dat"
extract init infile="ledex01_5p0.str"
extract name="Electron" curve(depth,impurity="Electron Conc" material="All" \
x.val=0.5) outfile="ledex01_5p0_Electron.dat"
extract name="Electron" curve(depth,impurity="Hole Conc" material="All" \
x.val=0.5) outfile="ledex01_5p0_Hole.dat"
tonyplot -overlay ledex01_3p5_Electron.dat ledex01_3p5_Hole.dat ledex01_4p0_Electron.dat ledex01_4p0_Hole.dat ledex01_5p0_Electron.dat ledex01_5p0_Hole.dat -set ledex01_3.set
quit
