一、ORCAD部分
1、orcad capture复制器件不自动编号的设置方法

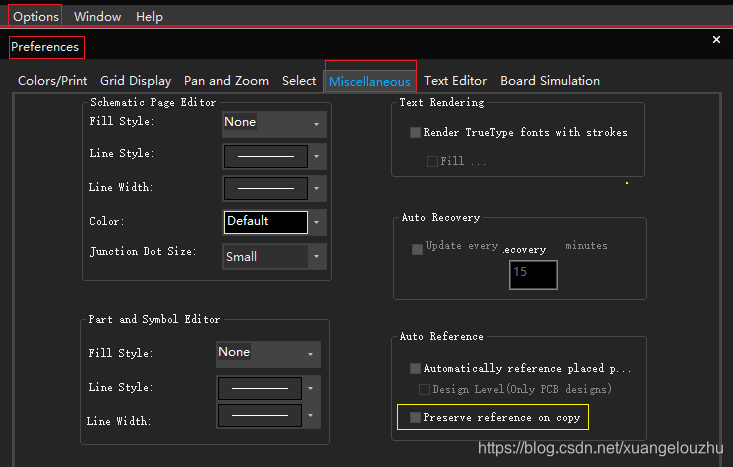

注意红色圈中是菜单,黄色圈内是需要勾选的部分。
2、多次放置 Place net alias的骚操作
问:图中有两个网络,而不想再用Place net alias再打一次,capture orcad要怎么复制?(PS:复制是个好习惯,不会因为字母打错而导致网络没有连接的现象)
答:选中线,把线复制就行。
3、在orcad里面如何把接地符号的网络名显示出来
在用Allegro自带的orcad画原理图时,把接地符号的网络名显示出来是很有必要的,如图

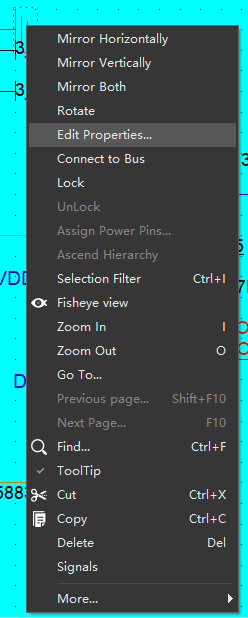

这是避免地混淆的有效途径。如何将GND, AGND, DGND这些都显示出来,双击原理图中这些符号,会跳出对话框,

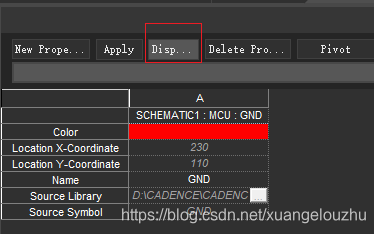

选择name这行,再按上面的display,在跳出的对话框里面选择value only,然后按OK就可以了。
