NXP KL03--5.j-link （SWD）链接

已于 2022-06-06 17:35:10 修改
阅读量938 收藏
点赞数
分类专栏： # NXP MCU 文章标签： linux arm开发 运维
于 2022-03-27 22:35:22 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xushx_bigbear/article/details/123783504
版权

1.J-LINK 购买链接

MCU 支持低电压供电，如1.8V，但是支持这种电压的J-LINK非常难找，大部分都只支持3V

找了很久找到的一个 支持1.8V
https://item.taobao.com/item.htm?spm=a230r.1.14.15.MED3NO&id=528451276519&ns=1&abbucket=8#detail

J-LINK 驱动对WIN7 下插入后驱动会自动安装

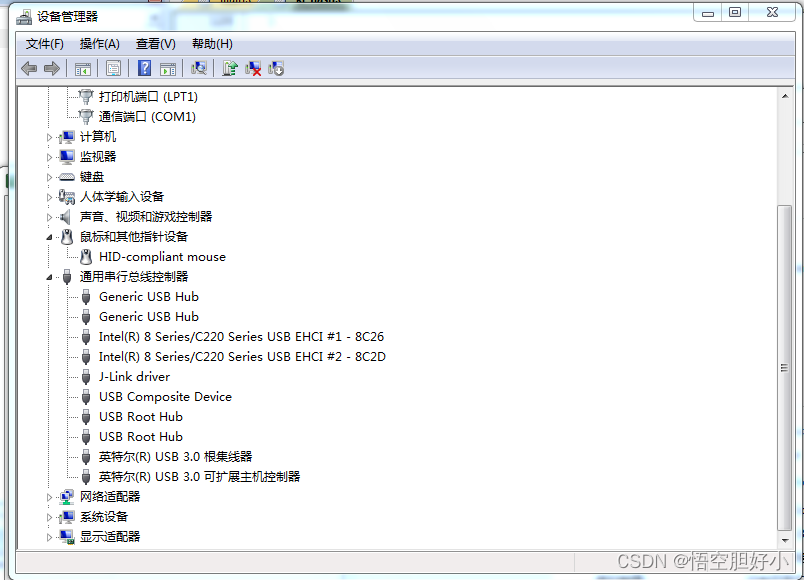

查看PC 设备管理器
在这里插入图片描述

在这里插入图片描述

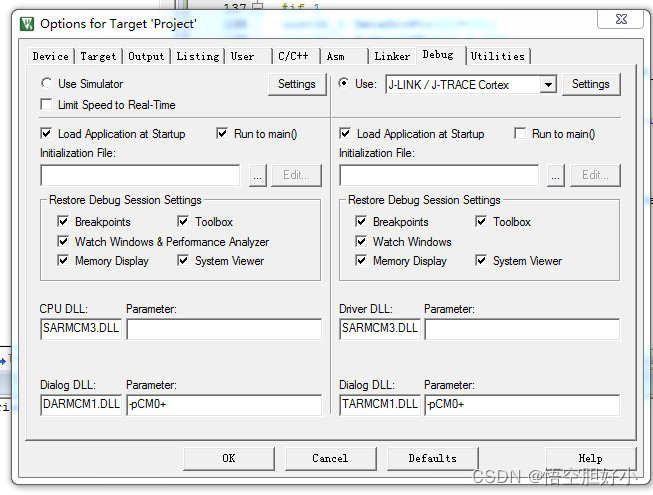

安装完后，设置KEIL

在这里插入图片描述

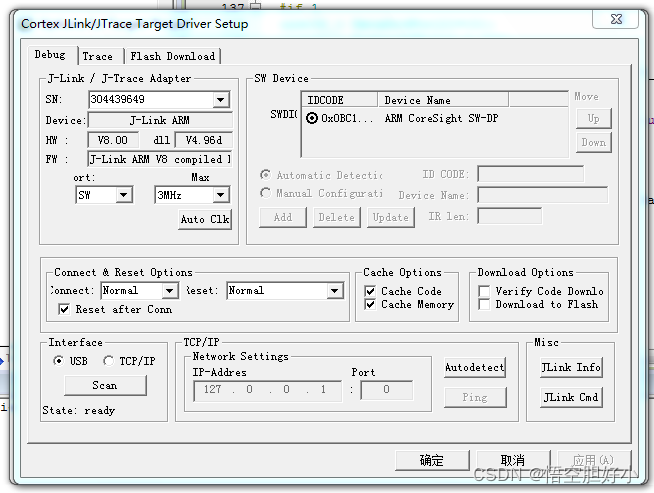

可以看到是J-LINL V8 版本，驱动是V4.96d
在这里插入图片描述

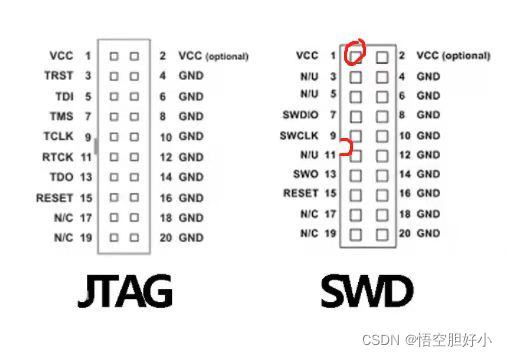

JLINKV8 需要的硬件接口为: VCC, GND, SWDIO, SWDCLK，本人亲自验证OK

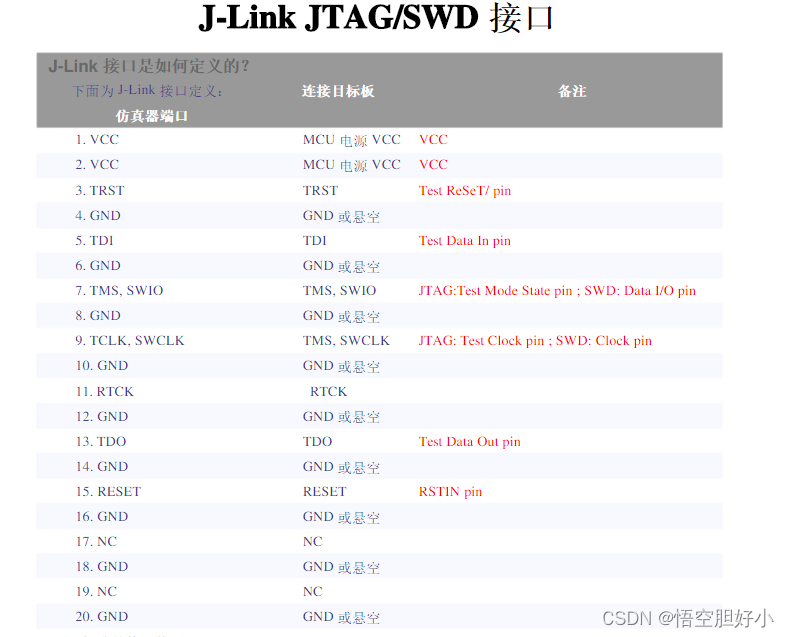

J-LinkJTAG/SWD接口
在这里插入图片描述
在这里插入图片描述
