图像分割之U2-Net介绍

论文：https://arxiv.org/pdf/2005.09007.pdf
代码：https://codeload.github.com/NathanUA/U-2-Net/zip/master

U2net是基于unet提出的一种新的网络结构，同样基于encode-decode，作者参考FPN，Unet，在此基础之上提出了一种新模块RSU(ReSidual U-blocks) 经过测试，对于分割物体前背景取得了惊人的效果。同样具有较好的实时性，经过测试在P100上前向时间仅为18ms(56fps)。
下面是对U2net的一个介绍：

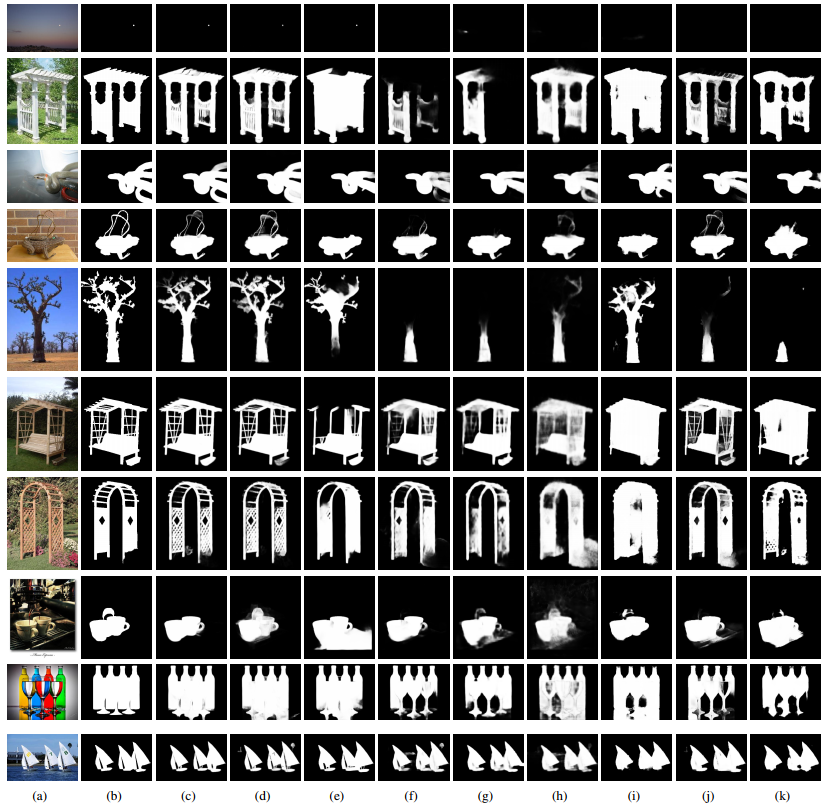

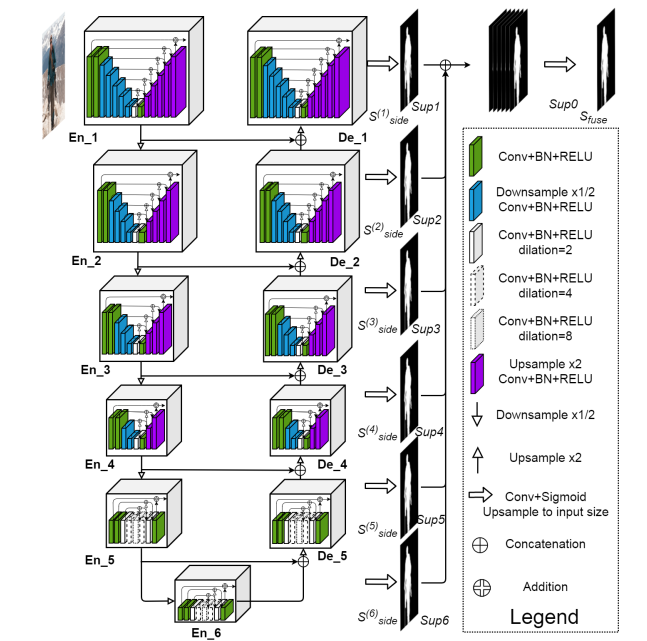

首先还是贴一下网络结构：

在这里插入图片描述
其实这个网络结构以及把一整个u2net完整的表示出来了，作者提出了一种名为RSU的新模块。对于每个RSU本身就是一个小号的Unet，最后所有的RSU用一种类似FPN的结构连接在一起。类似down-top top-down。通过这种方式来增加多尺度能力。获得了极为优秀的分割结果。

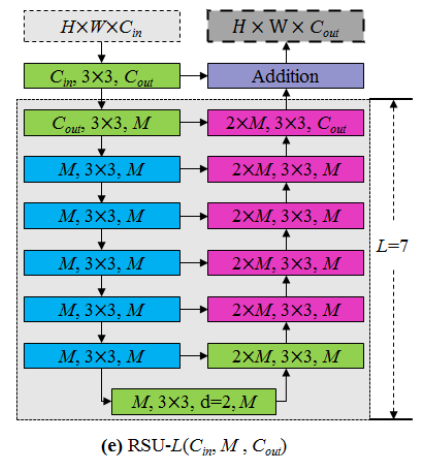

下面是RSU结构：

在这里插入图片描述
从这个结构可以很容易的看出，所谓的RSU其实就是一个很简单的Unet

作者通过类似FPN的结构，将多个Unet输出结果进行组合。最后进行合并，得到mask，通过多个loss在不同层的表现来进行更新。取得了非常理想的效果。

下面是整个U2net代码细节的介绍：
由于这个代码写的相对比较。。嗯。写的比较清晰，所以和以往的介绍不一样，我以代码注释的形式介绍好了：

class U2NET(nn.Module):

    def __init__(self,in_ch=3,out_ch=1):
        super(U2NET,self).__init__()
        self.stage1 = RSU7(in_ch,32,64)
		#对于每一个RSU来说，本质其实就是一个Unet，多个下采样多个上采样

        self.pool12 = nn.MaxPool2d(2,stride=2,ceil_mode=True)
        self.stage2 = RSU6(64,32,128)
        self.pool23 = nn.MaxPool2d(2,stride=2,ceil_mode=True)
        self.stage3 = RSU5(128,64,256)
        self.pool34 = nn.MaxPool2d(2,stride=2,ceil_mode=True)
        self.stage4 = RSU4(256,128,512)
        self.pool45 = nn.MaxPool2d(2,stride=2,ceil_mode=True)
        self.stage5 = RSU4F(512,256,512)
        self.pool56 = nn.MaxPool2d(2,stride=2,ceil_mode=True)
        self.stage6 = RSU4F(512,256,512)
        # decoder
        self.stage5d = RSU4F(1024,256,512)
        self.stage4d = RSU4(1024,128,256)
        self.stage3d = RSU5(512,64,128)
        self.stage2d = RSU6(256,32,64)
        self.stage1d = RSU7(128,16,64)
        self.side1 = nn.Conv2d(64,out_ch,3,padding=1)
        self.side2 = nn.Conv2d(64,out_ch,3,padding=1)
        self.side3 = nn.Conv2d(128,out_ch,3,padding=1)
        self.side4 = nn.Conv2d(256,out_ch,3,padding=1)
        self.side5 = nn.Conv2d(512,out_ch,3,padding=1)
        self.side6 = nn.Conv2d(512,out_ch,3,padding=1)
        self.outconv = nn.Conv2d(6,out_ch,1)

    def forward(self,x):

        hx = x
        #stage 1
        hx1 = self.stage1(hx)
        #通过一个个Unet得到相应的mask
        hx = self.pool12(hx1)
        #stage 2
        hx2 = self.stage2(hx)
        hx = self.pool23(hx2)
        #stage 3
        hx3 = self.stage3(hx)
        hx = self.pool34(hx3)
        #stage 4
        hx4 = self.stage4(hx)
        hx = self.pool45(hx4)
        #stage 5
        hx5 = self.stage5(hx)
        hx = self.pool56(hx5)
        #stage 6
        hx6 = self.stage6(hx)
        hx6up = _upsample_like(hx6,hx5)
        #-------------------- decoder --------------------
        hx5d = self.stage5d(torch.cat((hx6up,hx5),1))
        #这里类似FPN。每个block的输出结果和上一个（下一个block）结果做融合（cat），然后输出。
        hx5dup = _upsample_like(hx5d,hx4)
        #由于每个block做了下采样，为了resize到原图，需要做一个上采样，这里作者直接用的双线性插值做的上采样
        hx4d = self.stage4d(torch.cat((hx5dup,hx4),1))
        hx4dup = _upsample_like(hx4d,hx3)
        hx3d = self.stage3d(torch.cat((hx4dup,hx3),1))
        hx3dup = _upsample_like(hx3d,hx2)
        hx2d = self.stage2d(torch.cat((hx3dup,hx2),1))
        hx2dup = _upsample_like(hx2d,hx1)
        hx1d = self.stage1d(torch.cat((hx2dup,hx1),1))


        #side output
        d1 = self.side1(hx1d)
		#这里本质就是把每一个block输出结果，转换成WxHx1的mask最后过一个sigmod就可以得到每个block输出的概率图。
        d2 = self.side2(hx2d)
        d2 = _upsample_like(d2,d1)

        d3 = self.side3(hx3d)
        d3 = _upsample_like(d3,d1)

        d4 = self.side4(hx4d)
        d4 = _upsample_like(d4,d1)

        d5 = self.side5(hx5d)
        d5 = _upsample_like(d5,d1)

        d6 = self.side6(hx6)
        d6 = _upsample_like(d6,d1)

        d0 = self.outconv(torch.cat((d1,d2,d3,d4,d5,d6),1))
		#6个blovk cat一起之后做特征融合，然后再做输出，结果就是d0的结果，其他的输出都是为了计算loss
        return F.sigmoid(d0), F.sigmoid(d1), F.sigmoid(d2), F.sigmoid(d3), F.sigmoid(d4), F.sigmoid(d5), F.sigmoid(d6)

具体的对于每个RSU来说：

class RSU7(nn.Module):#UNet07DRES(nn.Module):

    def __init__(self, in_ch=3, mid_ch=12, out_ch=3):
        super(RSU7,self).__init__()

        self.rebnconvin = REBNCONV(in_ch,out_ch,dirate=1)

        self.rebnconv1 = REBNCONV(out_ch,mid_ch,dirate=1)
        self.pool1 = nn.MaxPool2d(2,stride=2,ceil_mode=True)

        self.rebnconv2 = REBNCONV(mid_ch,mid_ch,dirate=1)
        self.pool2 = nn.MaxPool2d(2,stride=2,ceil_mode=True)

        self.rebnconv3 = REBNCONV(mid_ch,mid_ch,dirate=1)
        self.pool3 = nn.MaxPool2d(2,stride=2,ceil_mode=True)

        self.rebnconv4 = REBNCONV(mid_ch,mid_ch,dirate=1)
        self.pool4 = nn.MaxPool2d(2,stride=2,ceil_mode=True)

        self.rebnconv5 = REBNCONV(mid_ch,mid_ch,dirate=1)
        self.pool5 = nn.MaxPool2d(2,stride=2,ceil_mode=True)

        self.rebnconv6 = REBNCONV(mid_ch,mid_ch,dirate=1)

        self.rebnconv7 = REBNCONV(mid_ch,mid_ch,dirate=2)

        self.rebnconv6d = REBNCONV(mid_ch*2,mid_ch,dirate=1)
        self.rebnconv5d = REBNCONV(mid_ch*2,mid_ch,dirate=1)
        self.rebnconv4d = REBNCONV(mid_ch*2,mid_ch,dirate=1)
        self.rebnconv3d = REBNCONV(mid_ch*2,mid_ch,dirate=1)
        self.rebnconv2d = REBNCONV(mid_ch*2,mid_ch,dirate=1)
        self.rebnconv1d = REBNCONV(mid_ch*2,out_ch,dirate=1)

    def forward(self,x):

        hx = x
        hxin = self.rebnconvin(hx)

        hx1 = self.rebnconv1(hxin)
        hx = self.pool1(hx1)

        hx2 = self.rebnconv2(hx)
        hx = self.pool2(hx2)

        hx3 = self.rebnconv3(hx)
        hx = self.pool3(hx3)

        hx4 = self.rebnconv4(hx)
        hx = self.pool4(hx4)

        hx5 = self.rebnconv5(hx)
        hx = self.pool5(hx5)

        hx6 = self.rebnconv6(hx)

        hx7 = self.rebnconv7(hx6)

        hx6d =  self.rebnconv6d(torch.cat((hx7,hx6),1))
        hx6dup = _upsample_like(hx6d,hx5)
		#双线性差值做的上采样
        hx5d =  self.rebnconv5d(torch.cat((hx6dup,hx5),1))
        hx5dup = _upsample_like(hx5d,hx4)

        hx4d = self.rebnconv4d(torch.cat((hx5dup,hx4),1))
        hx4dup = _upsample_like(hx4d,hx3)

        hx3d = self.rebnconv3d(torch.cat((hx4dup,hx3),1))
        hx3dup = _upsample_like(hx3d,hx2)

        hx2d = self.rebnconv2d(torch.cat((hx3dup,hx2),1))
        hx2dup = _upsample_like(hx2d,hx1)

        hx1d = self.rebnconv1d(torch.cat((hx2dup,hx1),1))

        return hx1d + hxin

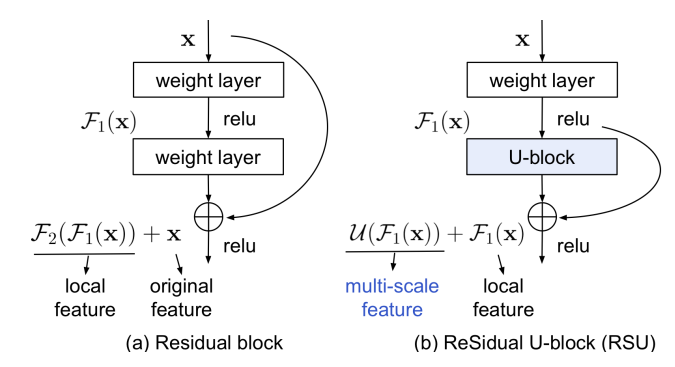

对应结构图本质其实是这样的：
在这里插入图片描述
RSU和ResNet的残差结构其实非常的相似。只不过将权重层换成了Unet而已。

最后我们来看下loss：

由于作者把U2net分成了多个block，每个block输出一个loss，那么最后整个模型的loss自然就是这样的

在这里插入图片描述
然后带了一堆的解释，本质其实就是7个loss相加（6个block输出结果加1个特征融合后的结果）：

def muti_bce_loss_fusion(d0, d1, d2, d3, d4, d5, d6, labels_v):

	loss0 = bce_loss(d0,labels_v)
	loss1 = bce_loss(d1,labels_v)
	loss2 = bce_loss(d2,labels_v)
	loss3 = bce_loss(d3,labels_v)
	loss4 = bce_loss(d4,labels_v)
	loss5 = bce_loss(d5,labels_v)
	loss6 = bce_loss(d6,labels_v)

	loss = loss0 + loss1 + loss2 + loss3 + loss4 + loss5 + loss6
	print("l0: %3f, l1: %3f, l2: %3f, l3: %3f, l4: %3f, l5: %3f, l6: %3f\n"%(loss0.data[0],loss1.data[0],loss2.data[0],loss3.data[0],loss4.data[0],loss5.data[0],loss6.data[0]))

	return loss0, loss

#每个mask计算二值交叉熵最后相加
d0, d1, d2, d3, d4, d5, d6 = net(inputs_v)
        loss2, loss = muti_bce_loss_fusion(d0, d1, d2, d3, d4, d5, d6, labels_v)

        loss.backward()
        optimizer.step()
