编码器—解码器电路设计以及Multisim软件仿真

一、编码器原理

编码器(encoder)从外部引脚来看是一种多输入端、多输出端电路，电路的输出端比输入端个数少。编码器的输入通常是多个独立信号，输出是这些独立信号中的一个有效信号的编码。最常见的编码器是2的N次方-n编码器，也称二进制编码器，它与n-2的n次方译码器功能正好相反，有2的n次方个输入端，n个输出端。目前经常使用的编码器有普通编码器和优先编码器两类。以优先编码器8-3编码器（74LS148）为例。

编码器符号如图所示：

其功能描述如图所示：

二、译码器原理

译码器(decoder)从外部引脚来看是一种多输入端、多输出端电路，且输入端比输出端的个数少。通常，输入端是编码。最简单的译码器输人和输出关系是:若输入的二进制编码值是x，则第x条输出线为1，其余输出全为0。这种情况下，若译码器的输人端有n位，则输出端有2的n次方个，输出为2的n次方中取1，称为n-2”译码器。常用的译码器电路有二进制译码器、二-十进制译码器和LED显示译码器。

3-8译码器功能描述如下：

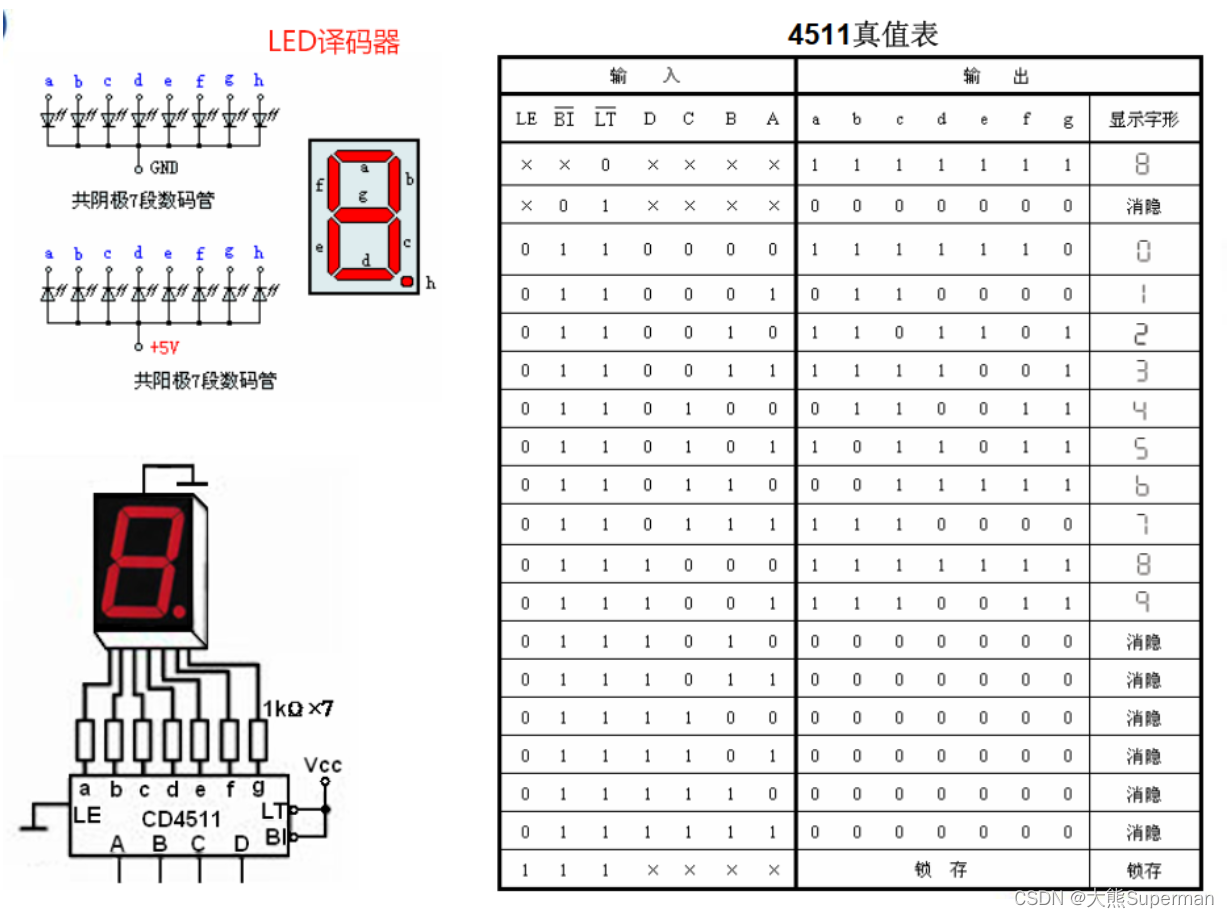

LED显示译码器功能描述如下：

除了CD4511外，74LS48芯片也是一种常用的七段数码管译码器，其真值表和典型电路如下所示：

理解以上译码器和编码器的原理之后，验证74LS148编码器和74LS138译码器的逻辑功能，电路符号如图所示：

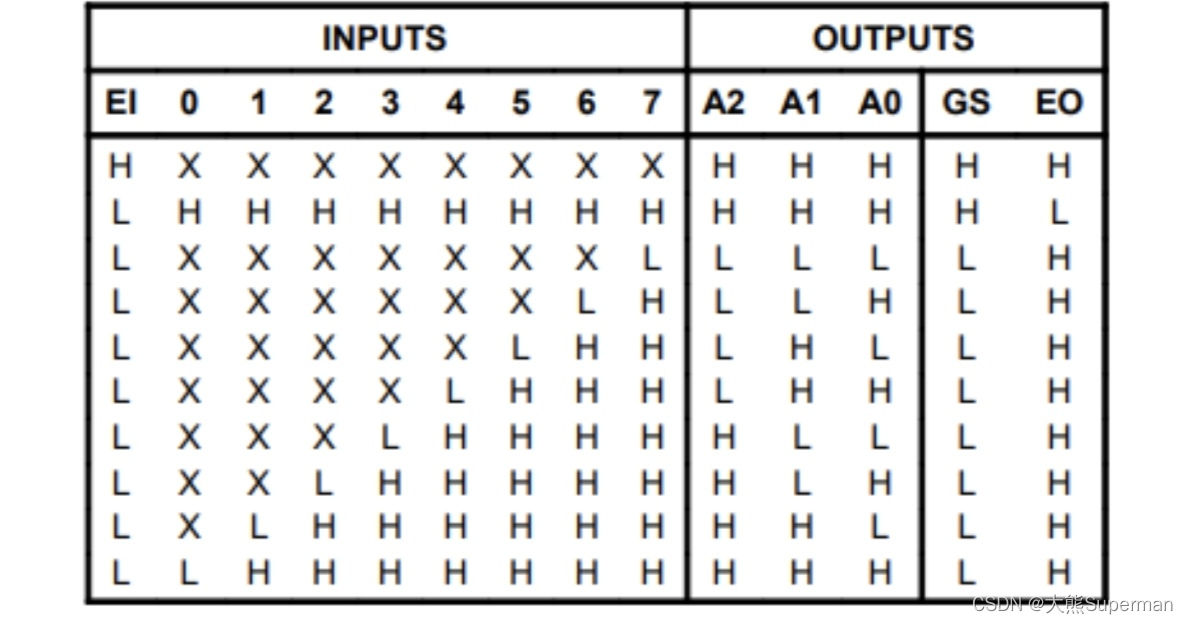

74LS148编码器真值表如图：

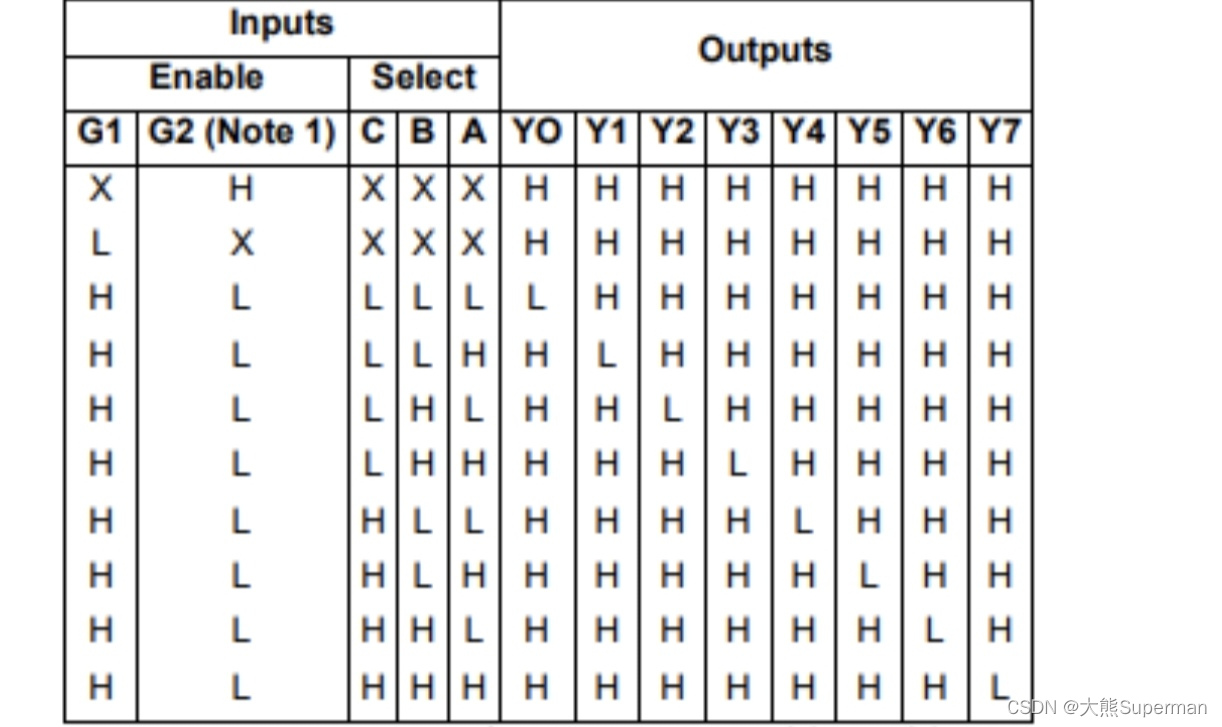

74LS138译码器真值表如图：

验证74LS148编码器和74LS138译码器逻辑功能的逻辑电路图如图所示：

​​​​​​​

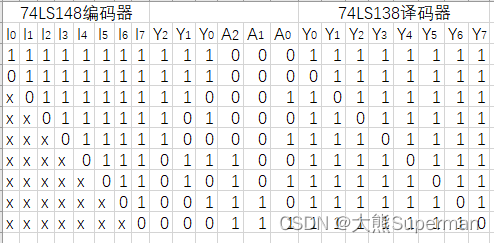

假如电路如上图所示，根据74LS148和74LS138的输出状态，得到其真值表如图：

结果分析：74LS138译码器有3个输入端，可以输出8种状态，由二进制代码表示，二进制代码从高到低为A2、A1、A0，输入三位代码可译出对应的8个输出Y0~Y7，输出信号是低电平有效。74LS148编码器有8个输入端，输入（I0~I7）8个高低信号可以编码对应的二进制000~111。

三、 应用案例

假如有四个病房，四个病人的病情情况不同，分别对应优先级：最高、高、中、低。优先级低的会被优先级高得中断，可以用LED灯的亮灭或者LED数码管情况来代表病人的求助与否。

注意：这其实是一个典型的“四路抢答器”。要求利用74LS148优先编码器芯片，其他元件能少则少。

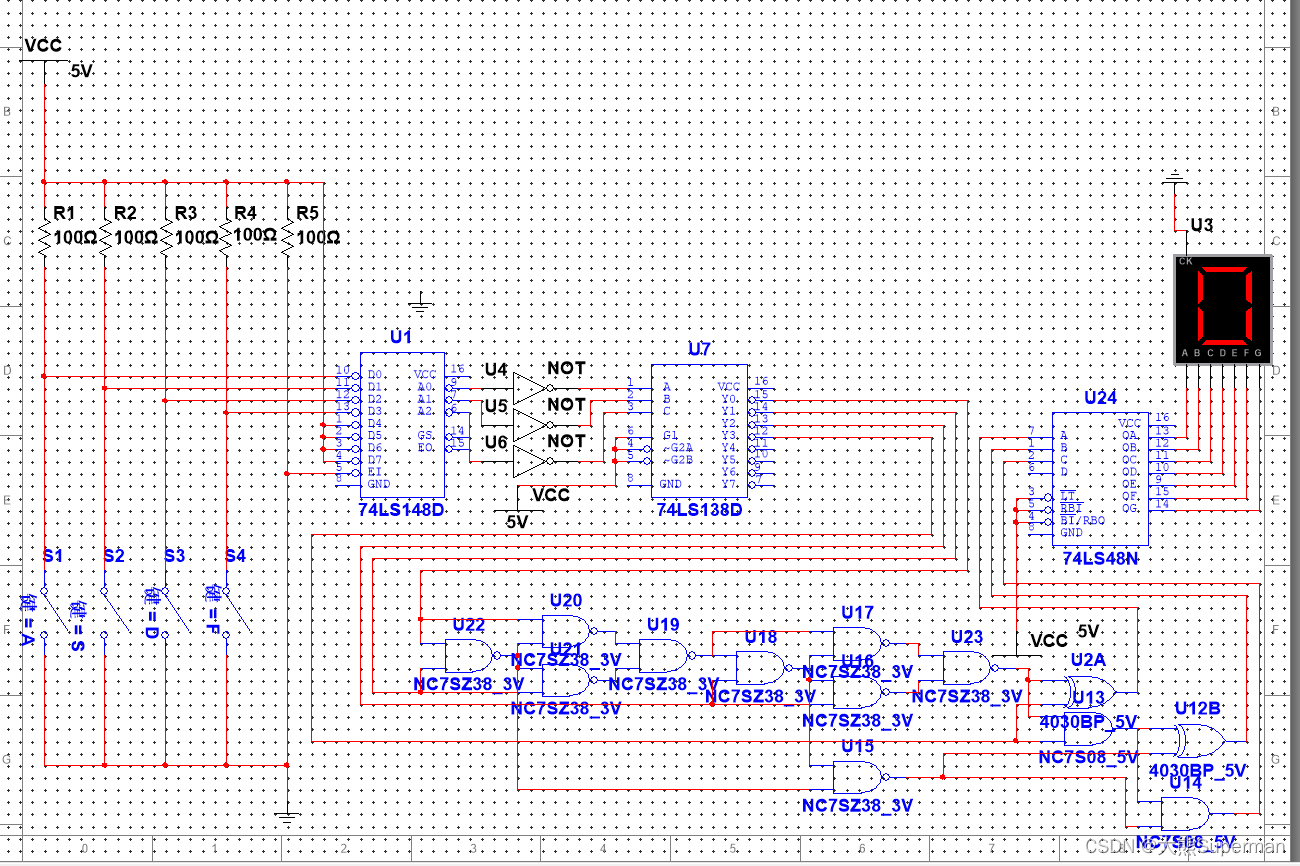

用LED数码管的逻辑电路如图：
