基于SDCC和Edsim51的代码仿真

一、安装SDCC和EDsim51

百度网盘打开，解压自定义安装及即可

链接：百度网盘 请输入提取码 提取码：3123

二、采用汇编语言和C语言两种方式，在Edsim虚拟开发板上点亮一个LED灯

1、汇编语言实现LED灯点亮

汇编代码如图所示：

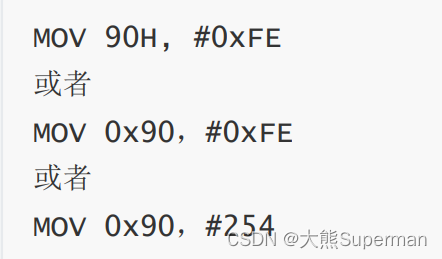

“MOV 90H,#0xFE”：把十六进制立即数0xFE（二进制数11111110）传给内存地址90H所指代的空间，即把51单片机的P1.0端口置为低电位，P1.1~P1.7置为高电位，“MOV 0x90,#0xFE”和“MOV 0x90,#254”作用类似

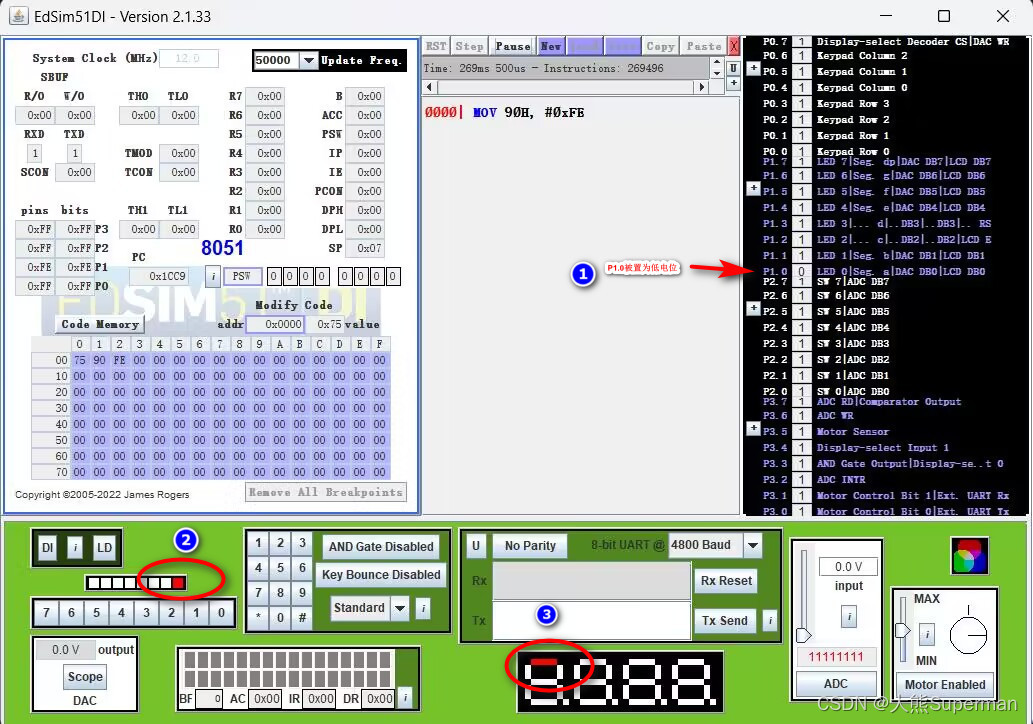

Edsim演示如图所示：

2、C语言实现LED点亮

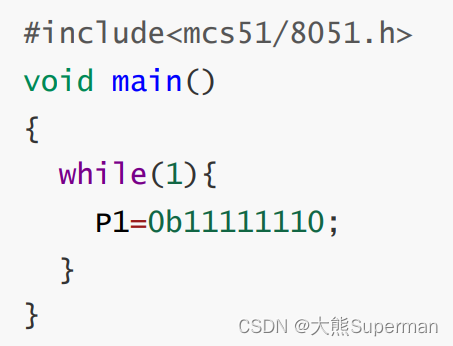

C语言代码如图所示：

在SDCC安装目录下的bin目录下建立一个.c文件，文件内容为C语言代码

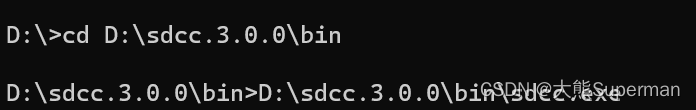

在计算机命令提示框中输入SDCC的bin目录地址，然后继续继续输入bin目录下的sdcc.exe文件地址

输入sdcc --std-sdcc89 led1.c这段命令编码，即可编码成功

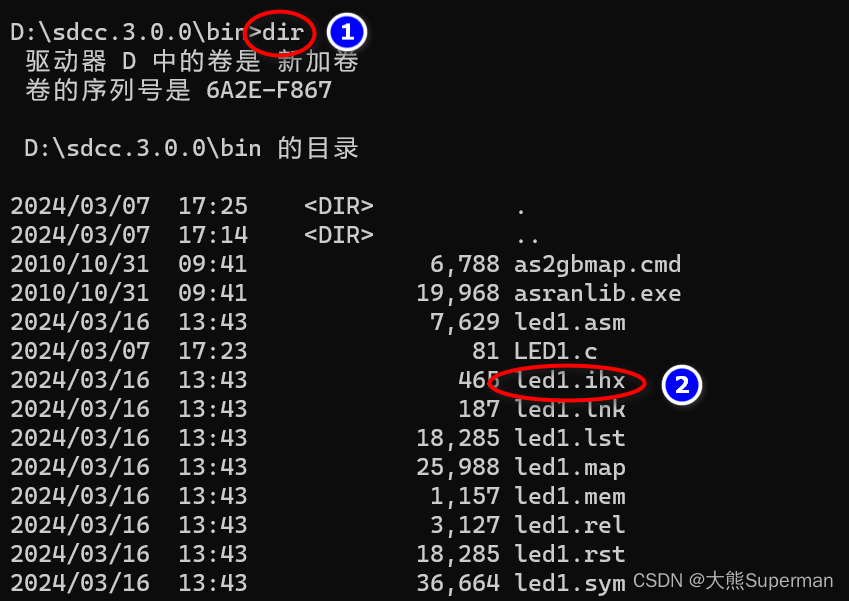

输入dir即可查看当前目录的子文件目录详情，我们可以看到子目录下有led.ihx文件，而不是.hex文件

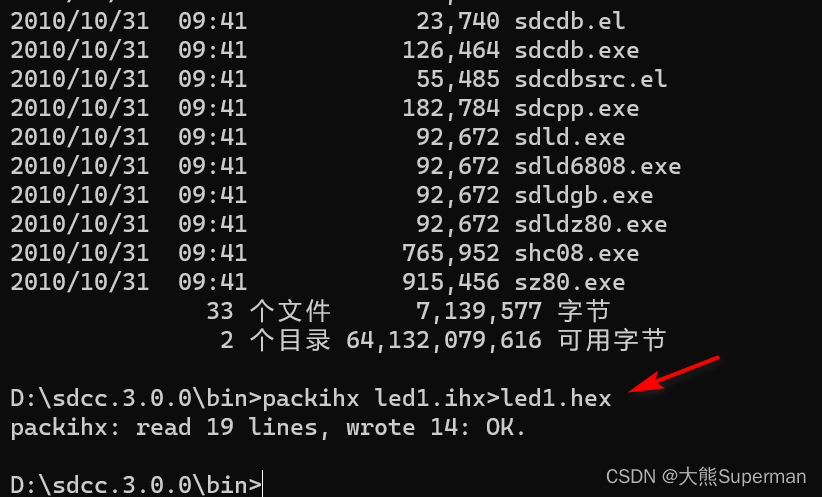

这里用SDCC配套的工具程序packihx把led1.ihx文件转换成led1.hex文件

再次输入dir查看bin子目录下文件详情即可看到有led1.hex文件存在

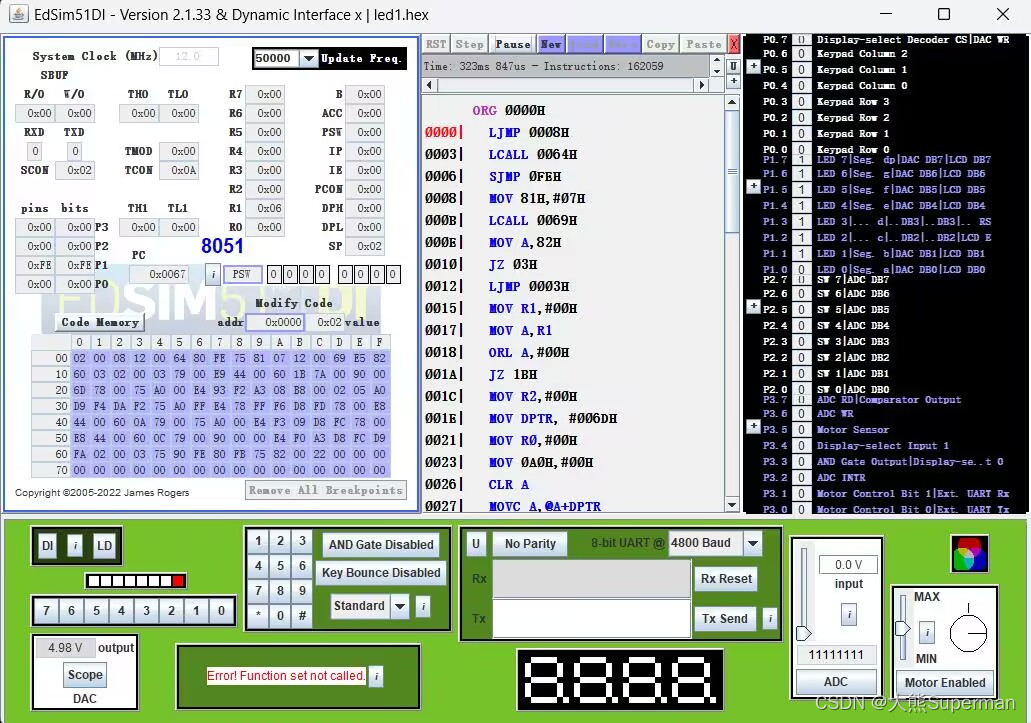

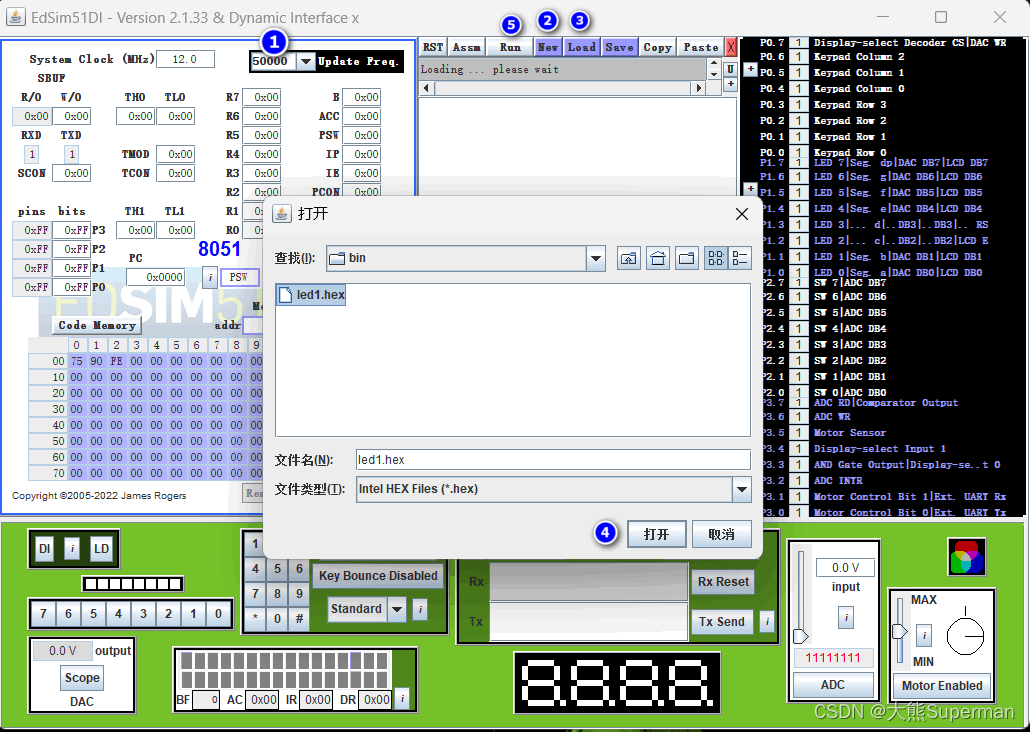

打开Edsim51单片机，将update freq改成50000，然后点击New和Load，添加生成的led1.hex文件，最后点击Run，Edsim演示图如图所示：

三、在Edsim虚拟开发板上实现LED灯周期性闪烁

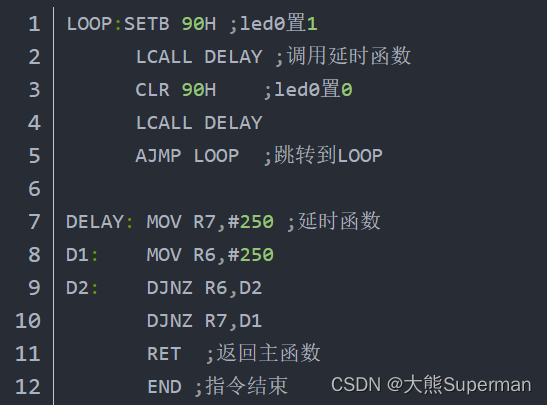

这里采用汇编语言，代码如图所示：

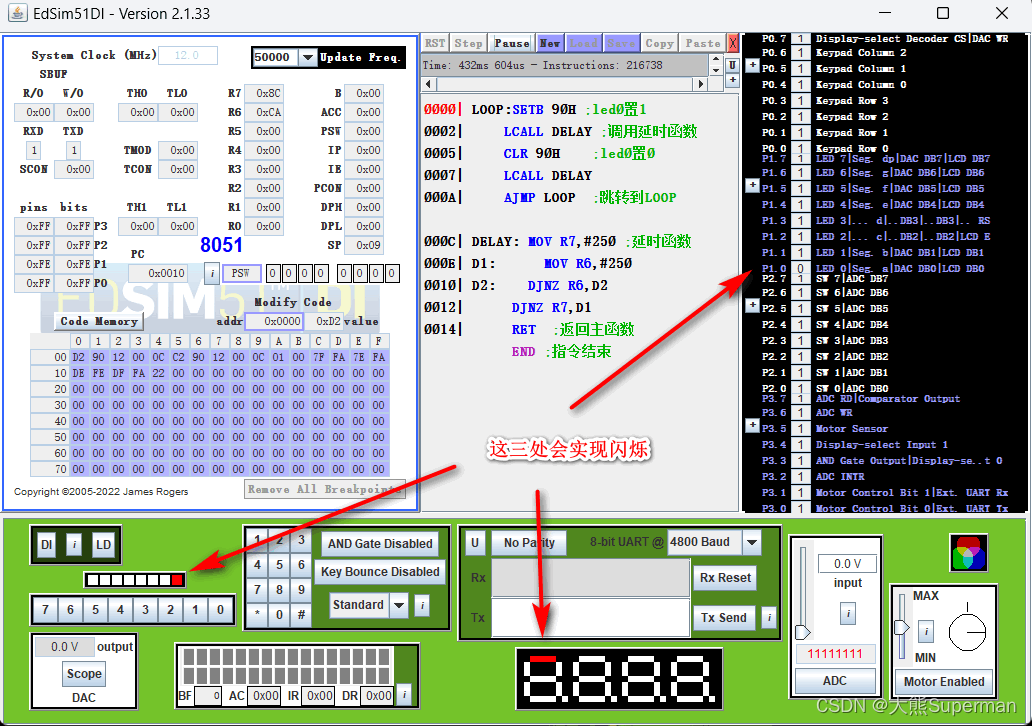

Edsim演示如图所示：

四、把Edsim51汇编语言点亮LED灯的代码手工翻译转换为机器指令

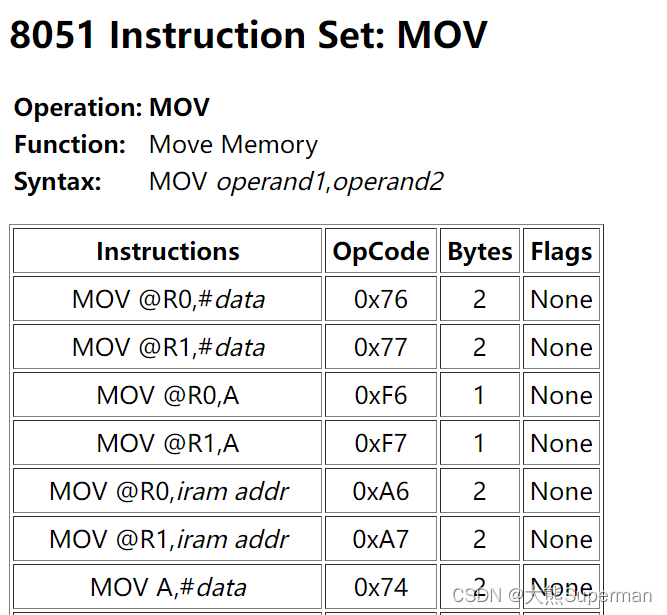

MOV 对应的OpCode(操作码、机器码)为75，90H 对应的OpCode为90，0xFE 对应的OpCode为FE，与Edsim51编译生成的机器码一样

五、在Proteus中画出一个与Edsim51虚拟电路原理基本相同的电路，用Proteus仿真完成Led灯的点亮和闪烁

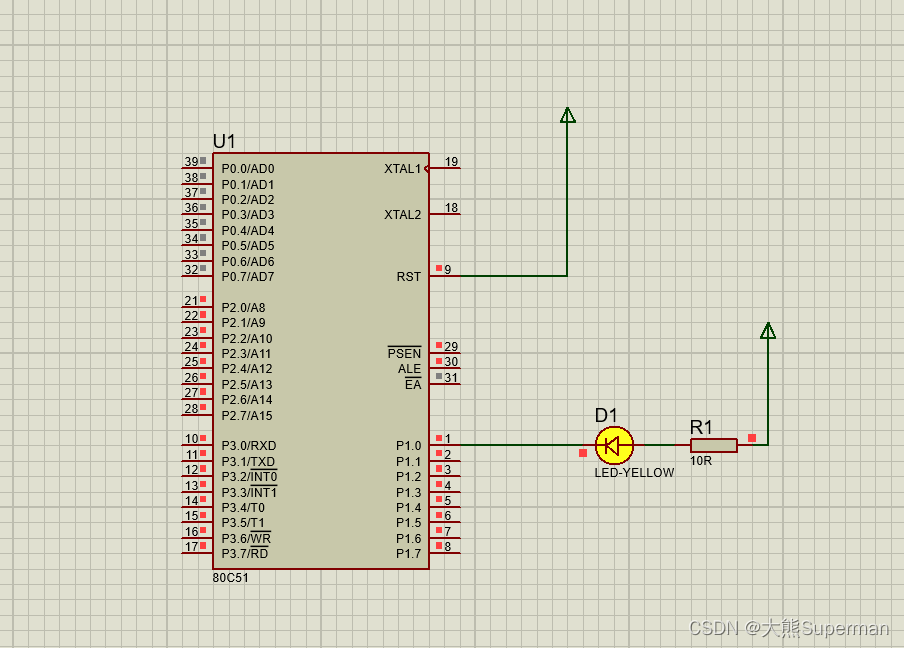

Proteus所化电路如图所示：

1、采用Proteus+SDCC 的C程序编程

将之前生成的led1.hex文件添加进80C51芯片内，如图所示：

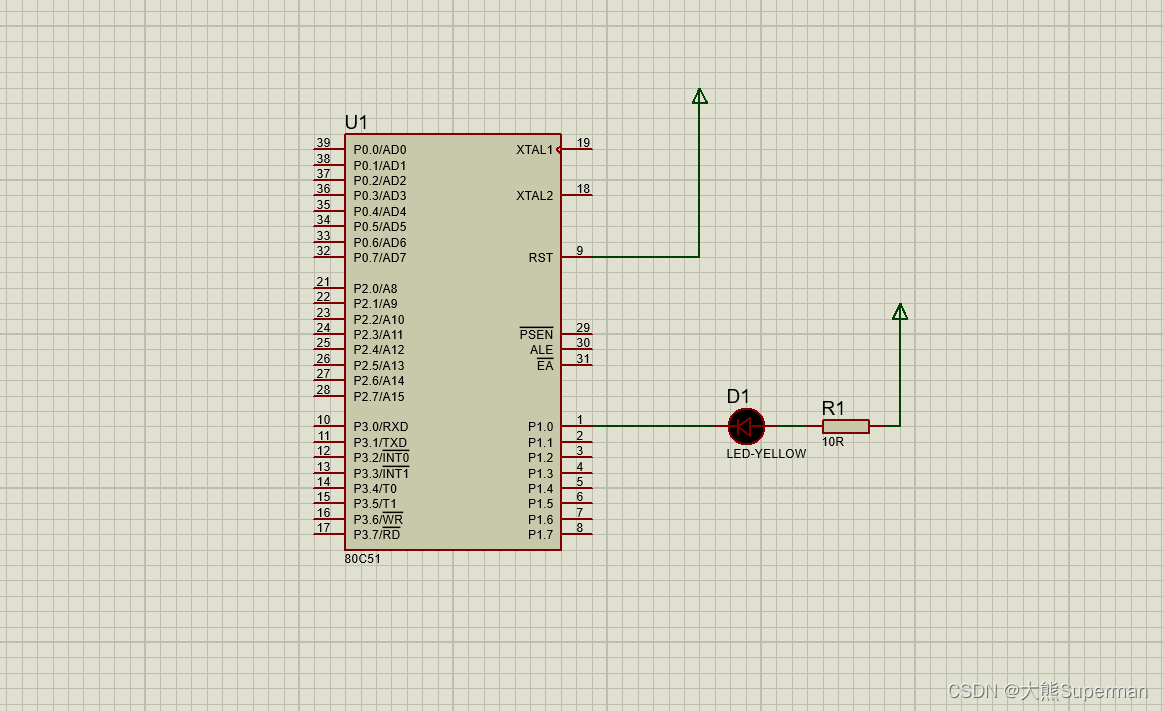

Ptotues演示如图所示：

2、采用Proteus+Keil C51 的C程序编程

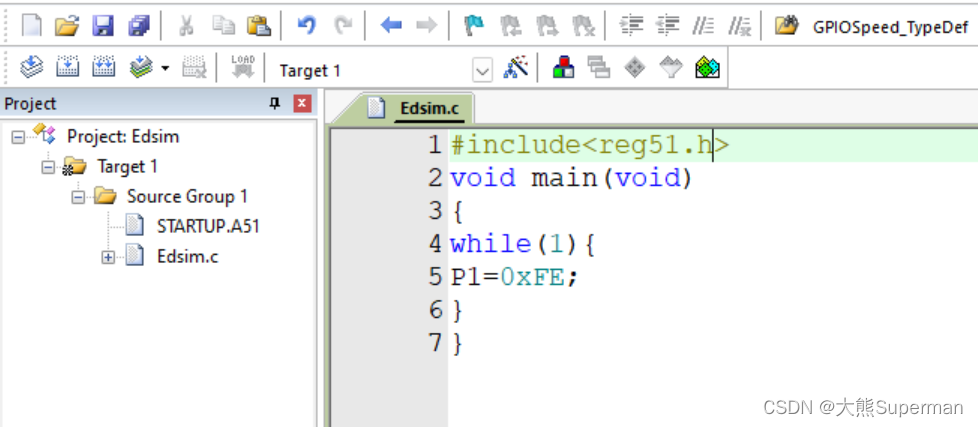

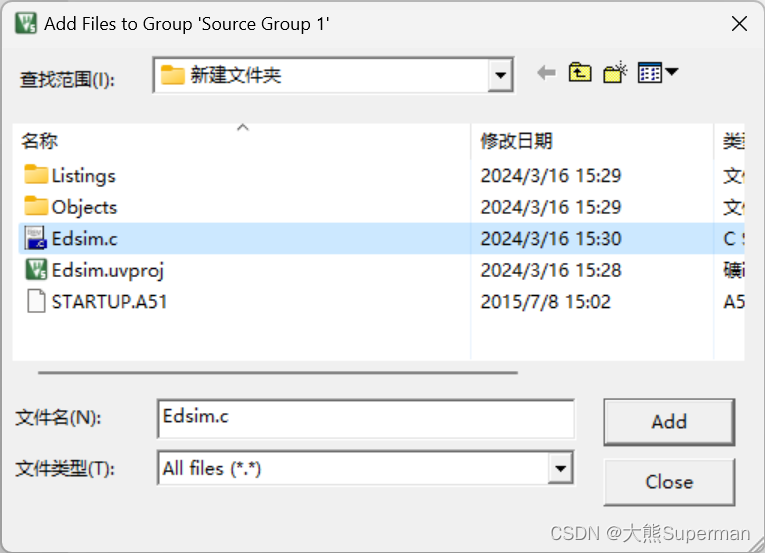

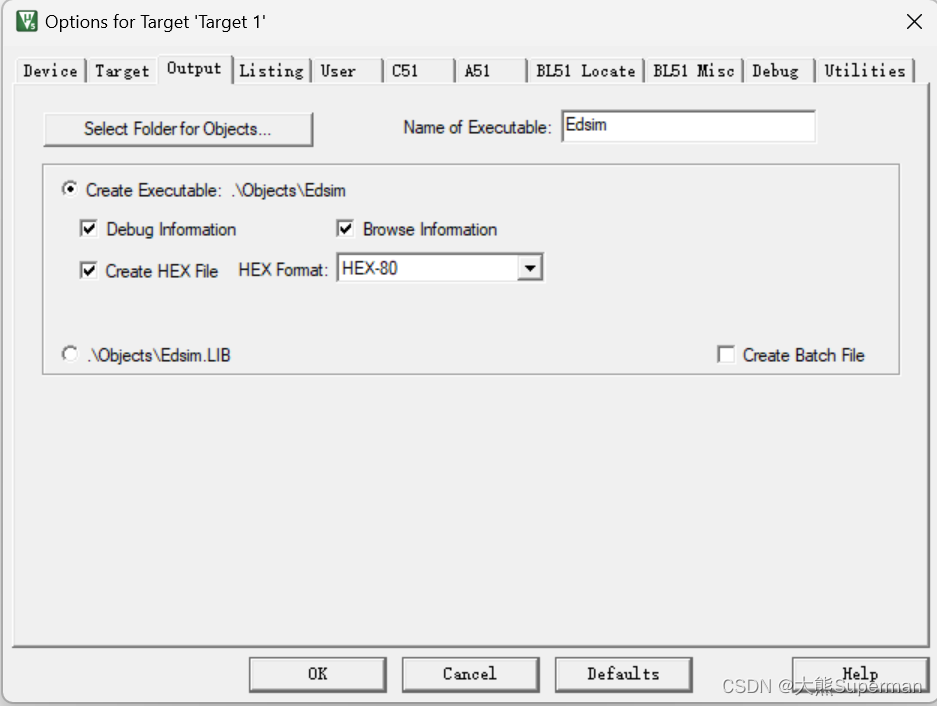

在Keil C51中添加新工程，选择对应的芯片AT89C51，添加文本，把C语言代码拷贝进来，点保存为.c文件，在右键组别，把保存的.c文件添加进组，然后点击魔术棒勾选上生成.hex文件，点击建立，在Protues中把生成的.hex文件添加进8051芯片即可

Protues演示如图所示：

3、采用Proteus 内置汇编语言编译的方式

内置汇编语言代码如图：

Protues演示如图所示：
