最近的开发都是使用vivado，想把某个工程迁移到DE1-SOC中，由于许久不使用qaurtus了，生疏了，下载程序老是失败，记录以一下载的步骤。

开发板：DE1-SOC
芯片型号：5CSEMA5F31C6N

1、首先编写程序并编译成功，编译按钮如下：

在这里插入图片描述

2、绑定引脚

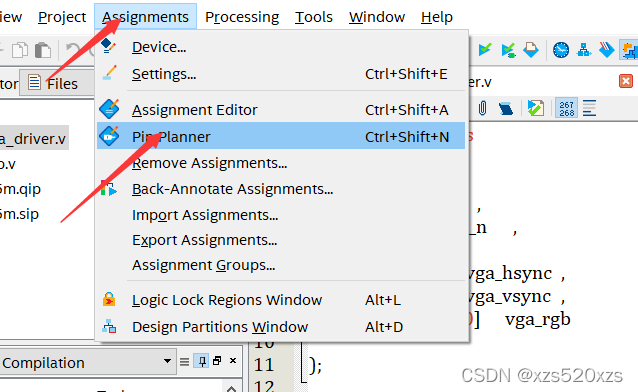

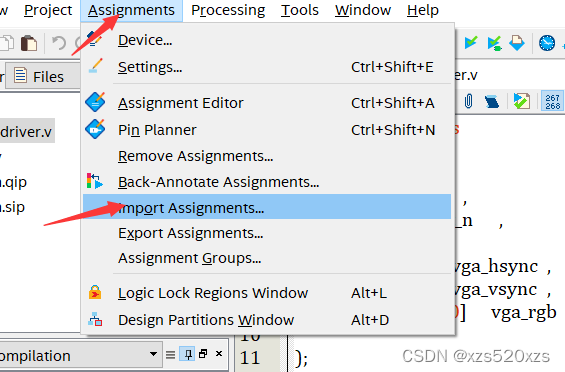

方法1：
在这里插入图片描述

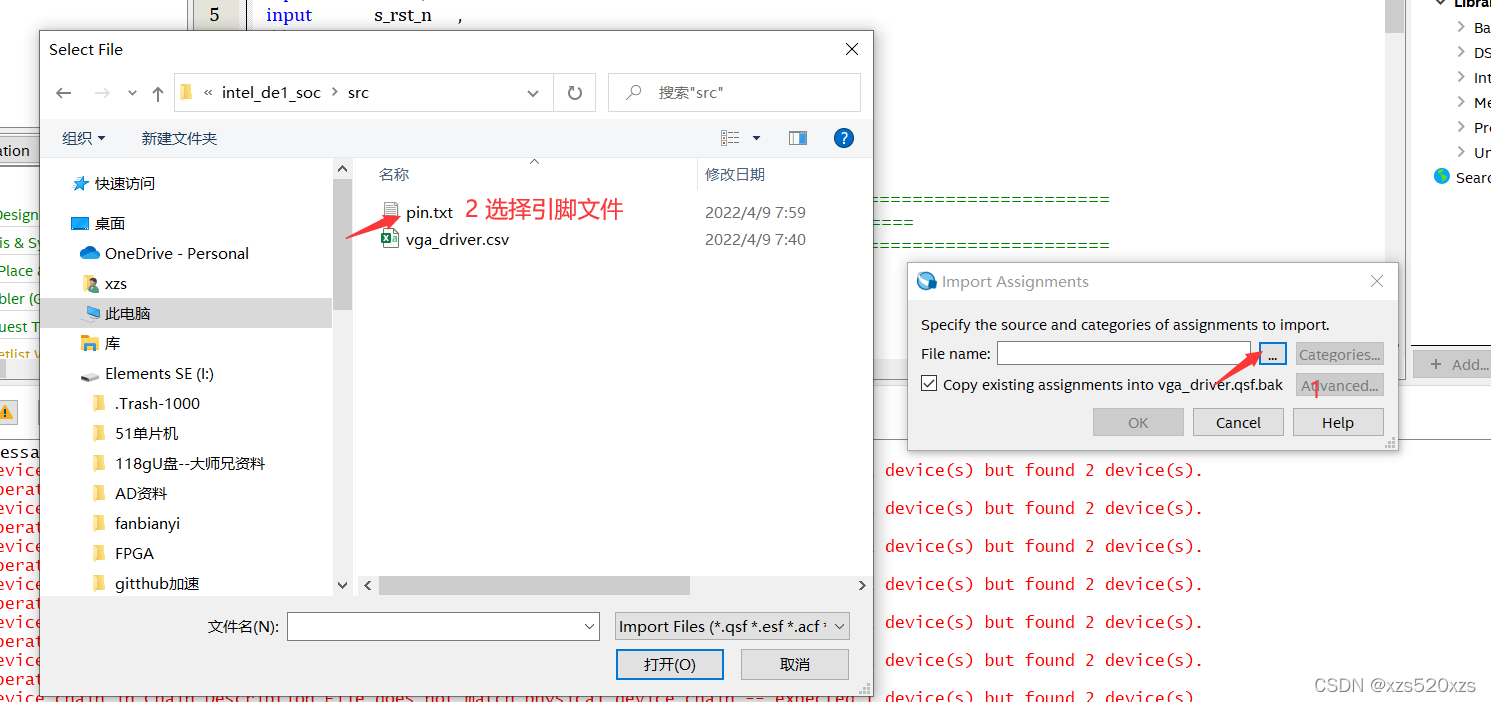

方法二：用.txt文件导入首先新建一个.txt文本文件，在文件中键入引脚对应的关系，引脚名称与引脚号之间注意有一个西文逗号。//后面的字符是注释，系统自动忽略。
格式如下：

To,	Location
//FPGA时钟
s_rst_n,		PIN_AB12
sclk,			PIN_AF14
vga_hsync,		PIN_B11
vga_rgb[23],	PIN_J14
vga_rgb[22],	PIN_G15
vga_rgb[21],	PIN_F15
vga_rgb[20],	PIN_H14
vga_rgb[19],	PIN_F14
vga_rgb[18],	PIN_H13
vga_rgb[17],	PIN_G13
vga_rgb[16],	PIN_B13
vga_rgb[15],	PIN_E11

vga_rgb[14],	PIN_F11
vga_rgb[13],	PIN_G12
vga_rgb[12],	PIN_G11
vga_rgb[11],	PIN_G10
vga_rgb[10],	PIN_H12
vga_rgb[9],		PIN_J10
vga_rgb[8],		PIN_J9
vga_rgb[7],		PIN_F13
vga_rgb[6],		PIN_E12
vga_rgb[5],		PIN_D12
vga_rgb[4],		PIN_C12
vga_rgb[3],		PIN_B12
vga_rgb[2],		PIN_E13
vga_rgb[1],		PIN_C13
vga_rgb[0],		PIN_A13
vga_vsync,		PIN_D11

在这里插入图片描述

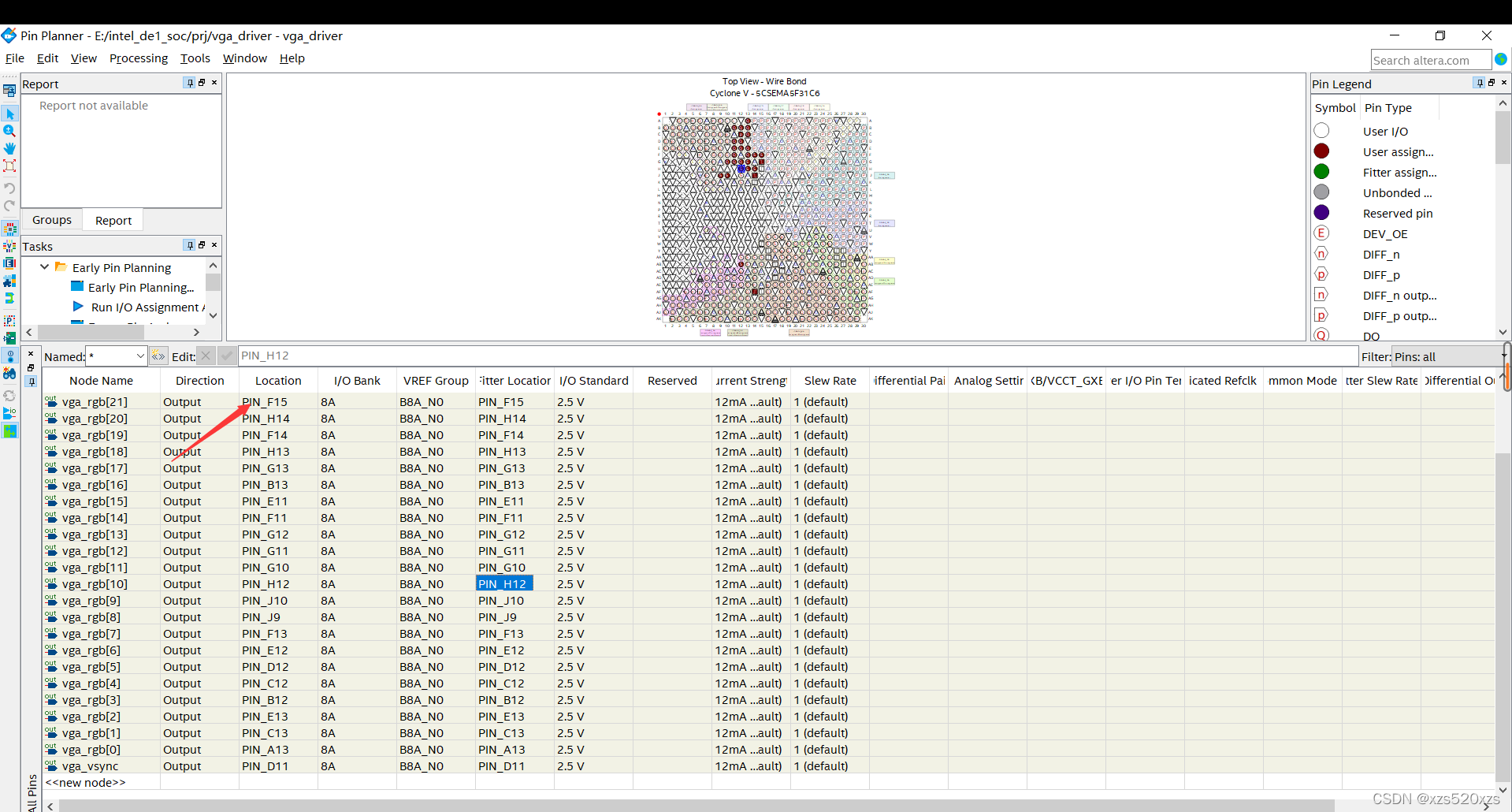

点击ok即可。此时可以点击Assignments/Pin Planner进行正确与否的查看，确认正确无误。

3、下载程序：

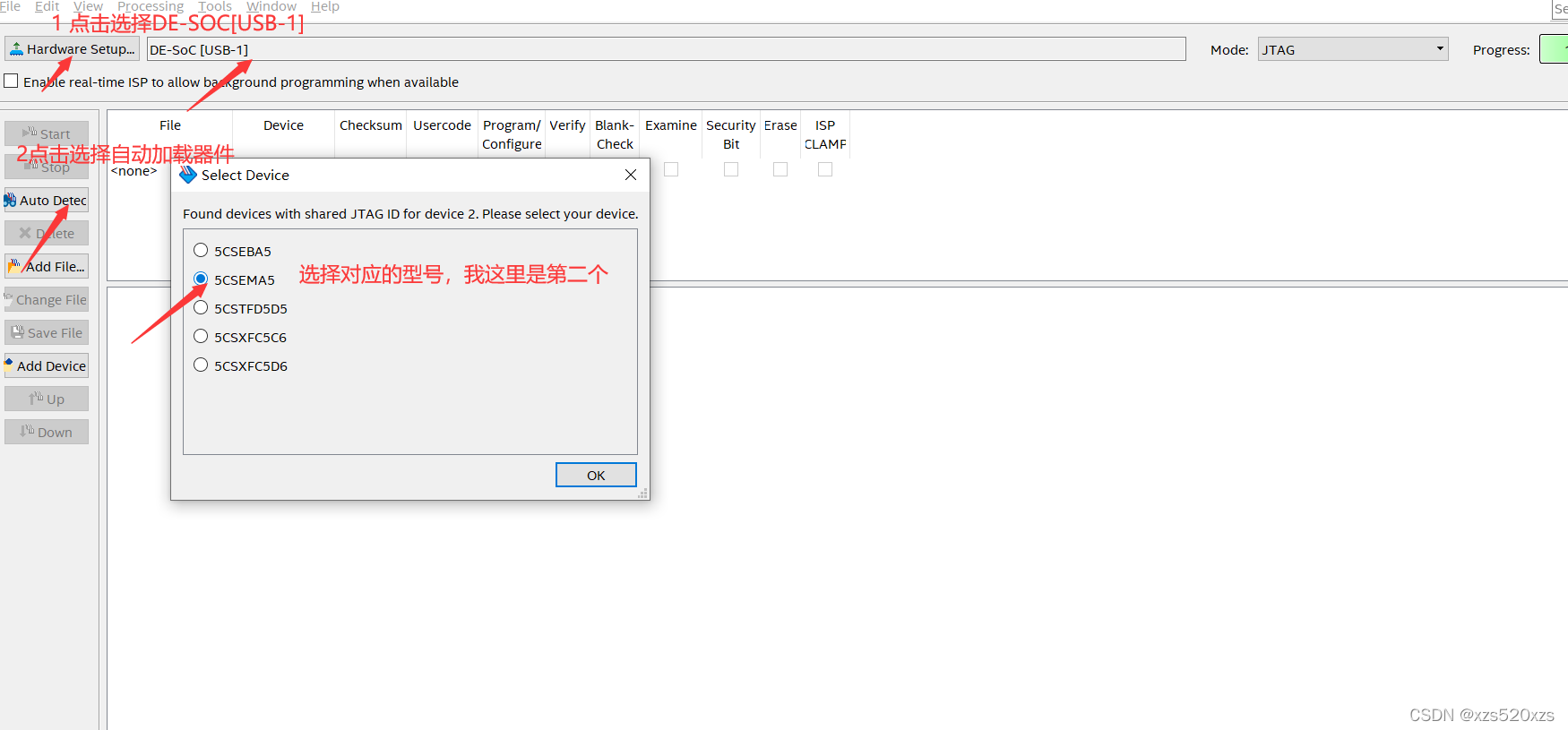

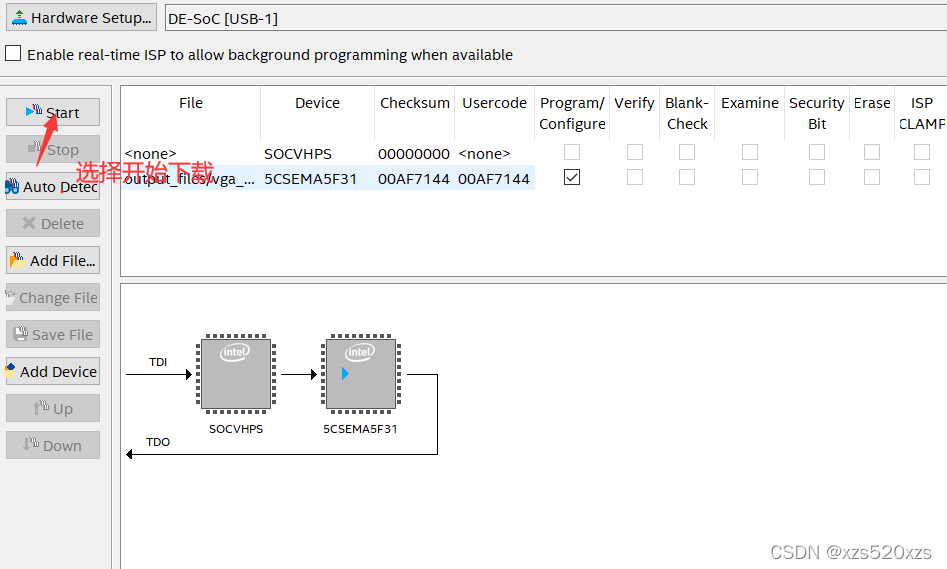

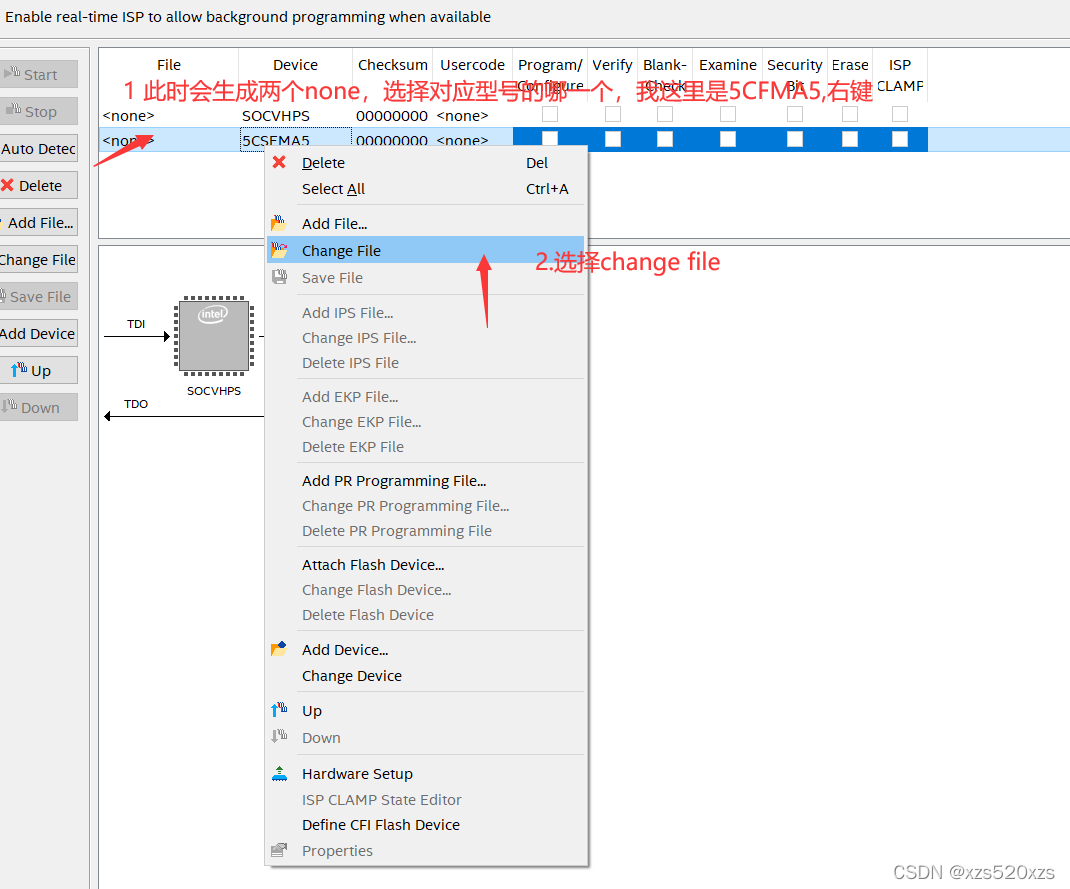

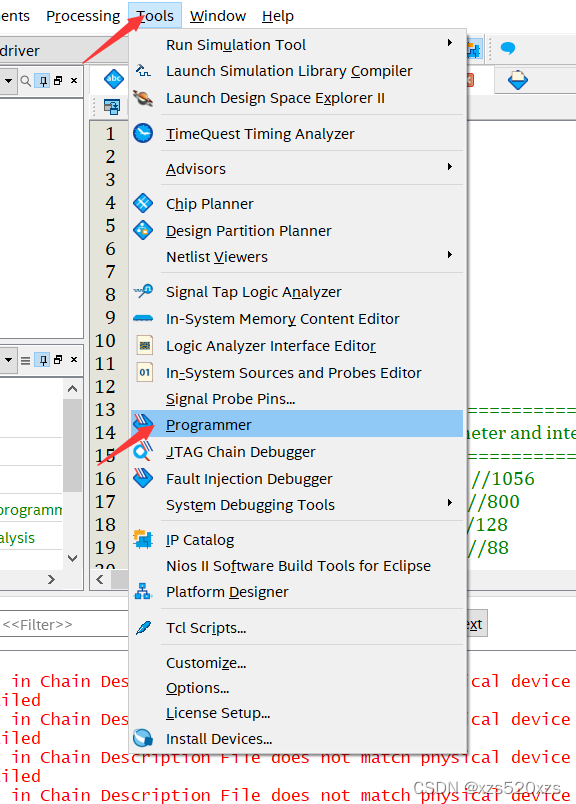

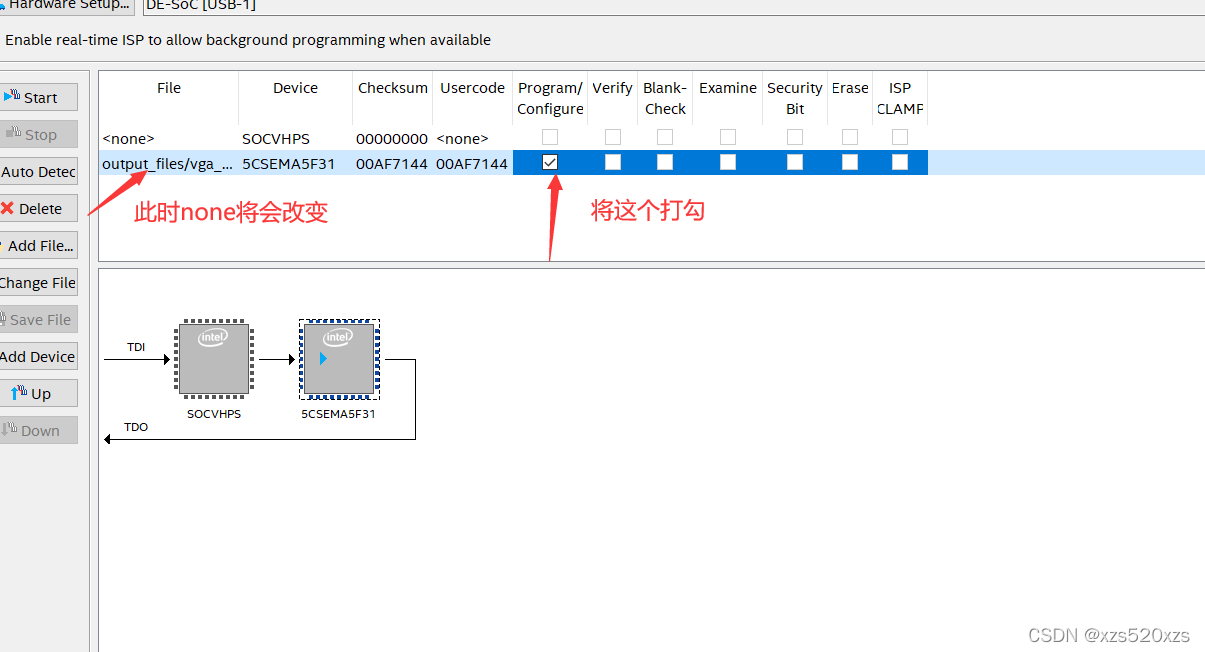

在这里插入图片描述

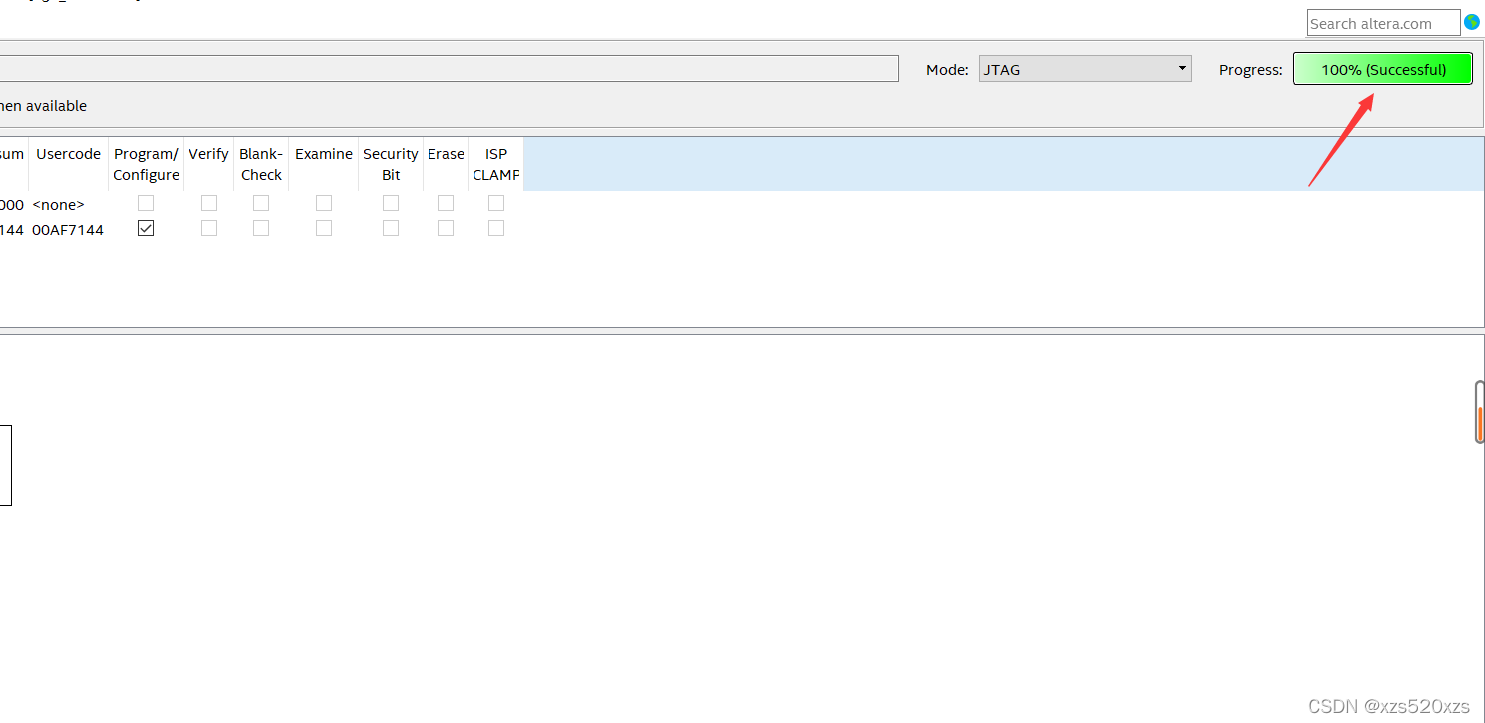

显示下载成功。

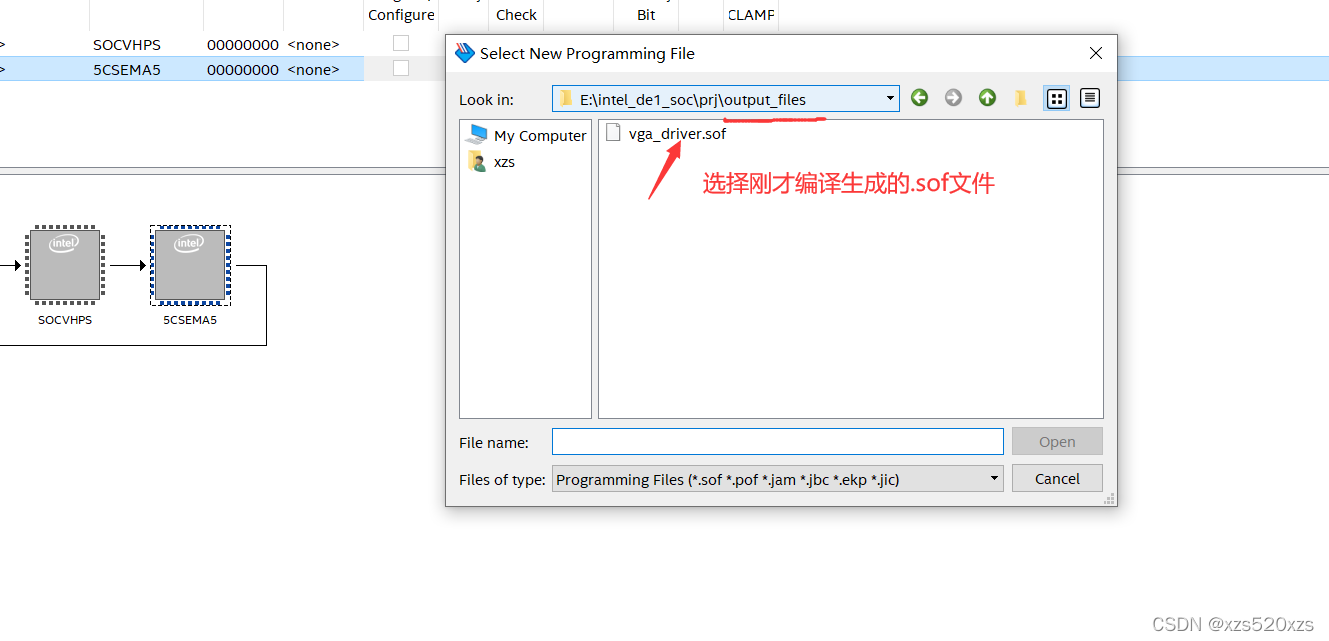

注意：程序下载的步骤一定要按照要求来，不能直接点击“add file…"，加载.sof文件进行下载，这是不对的。否则会报错：Error (209031): Device chain in Chain Description File does not match physical device chain – expected 1 device(s) but found 2 device(s).
