STM32系列-最小系统：电源供电、烧录、时钟、自举模式

1、电池VBAT引脚配置

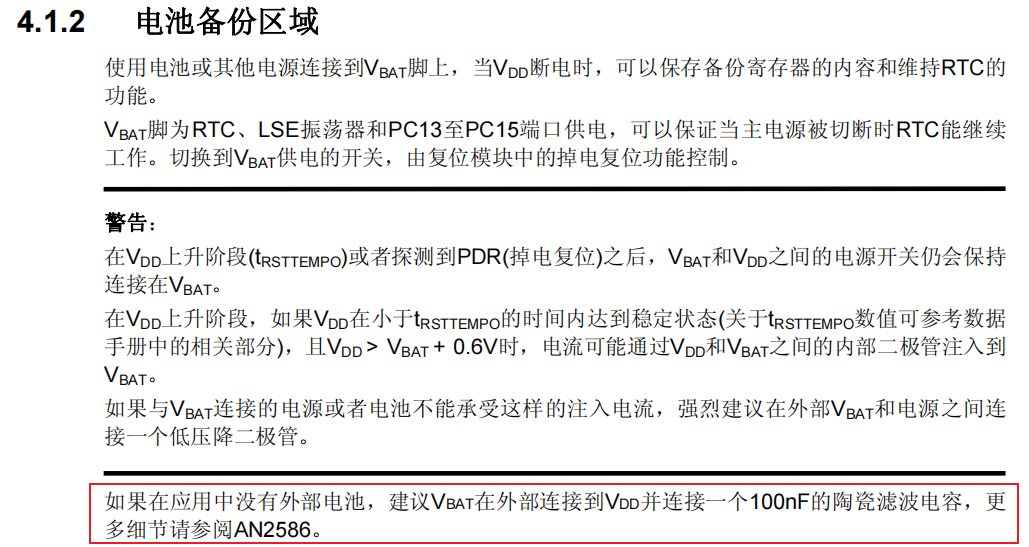

总结：外置电池供电可以在系统断电后，维系MCU供电，提供时间、天气等正常进行。在没有外接电池时，需要外接一个100nF的陶瓷电容到VDD。

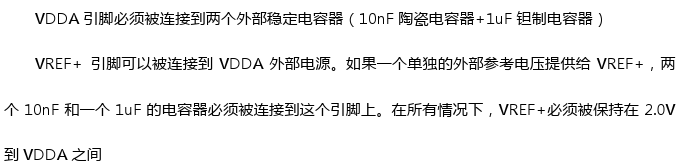

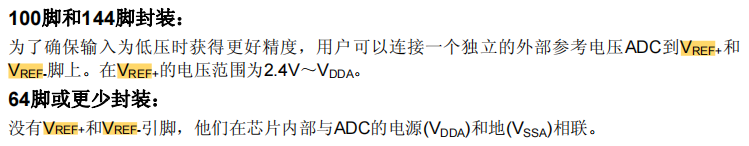

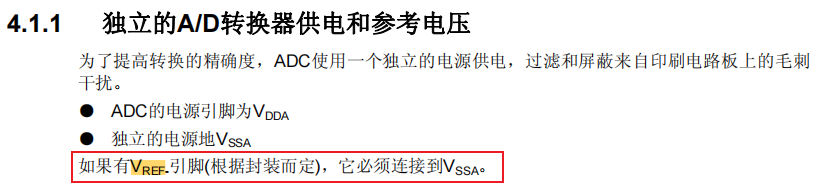

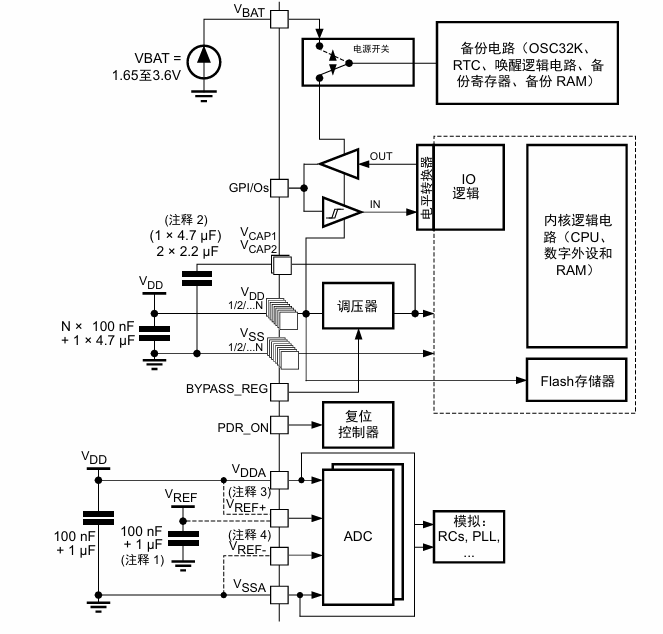

2、VDDA与VREF

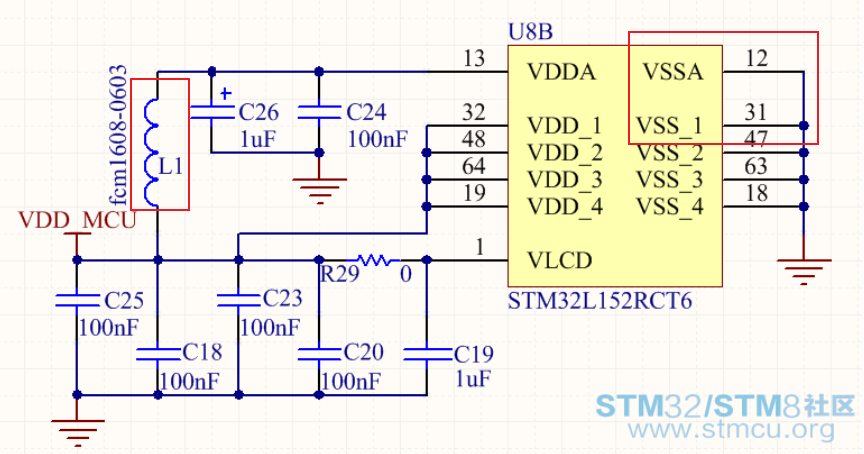

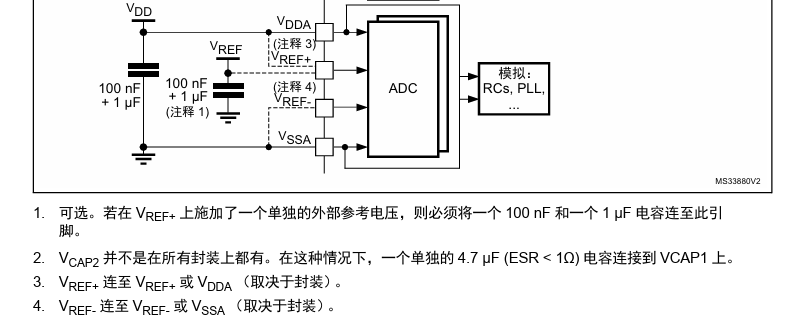

总结：VDDA及VREF主要为内部的ADC提供准确的电平。在对ADC电压要求不高时，可参考STM32开发板的连接方法，即VDDA与VDD通过磁珠连接，VDDA与VREF直连，并注意加入1uF+100nF的电容滤波，这时VSSA与VSS直连。

3、STM32F405/407的VCAP1与VCAP2

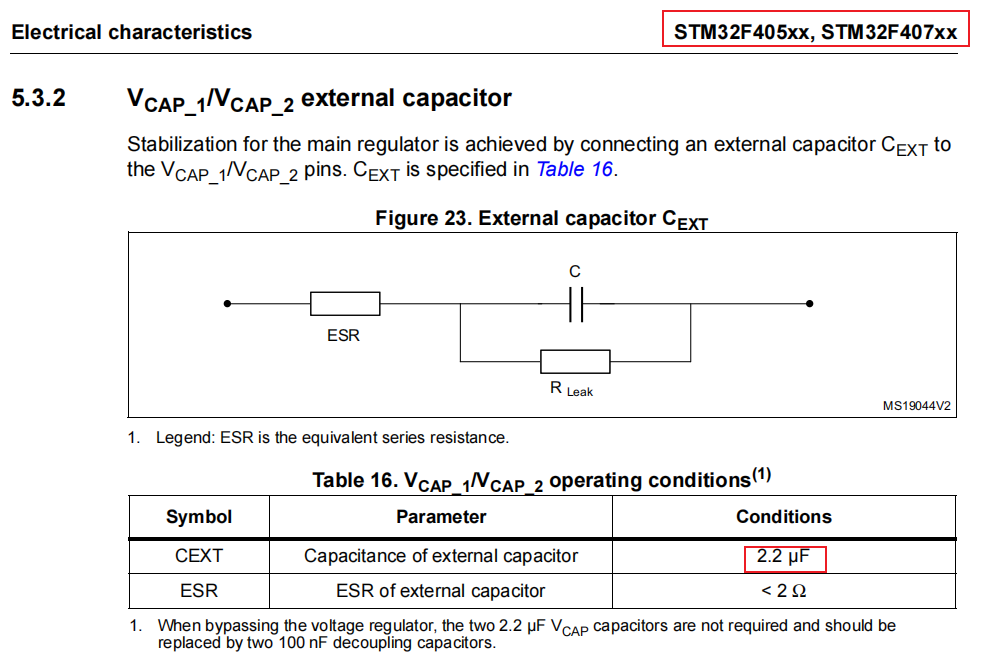

总结：STM32F405/407的VCAP1与VCAP2通过各接一个2.2uF电容到地进行处理。其他单片机可能接法不同，详见手册。

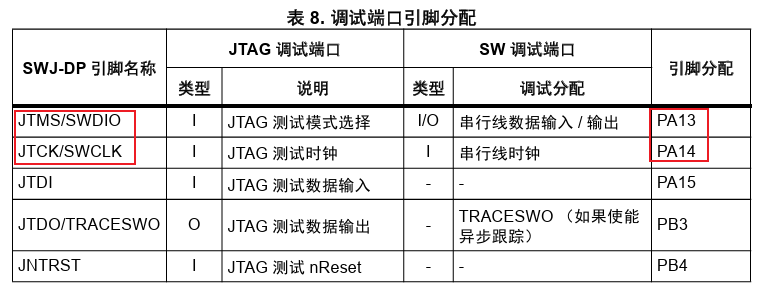

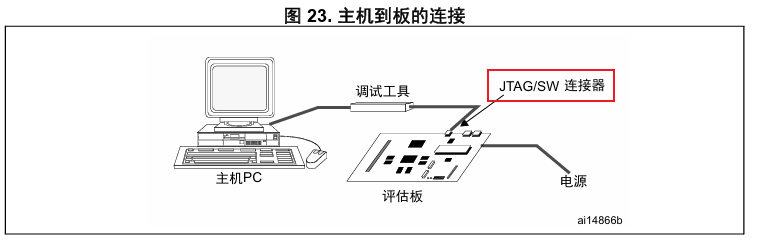

4、SWDIO与SWCLK烧录口

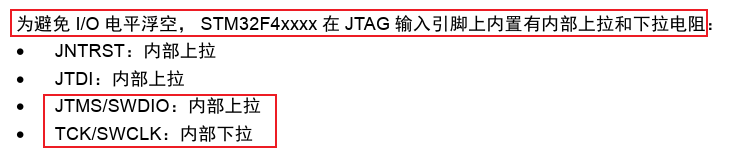

总结：SWD方式的烧录更常用（引线少），SWDIO最好加上拉，SWCLK最好加下拉，部分单片机如F4的有内置上拉下拉。

5、HSC时钟（高速）与LSE时钟（低速）

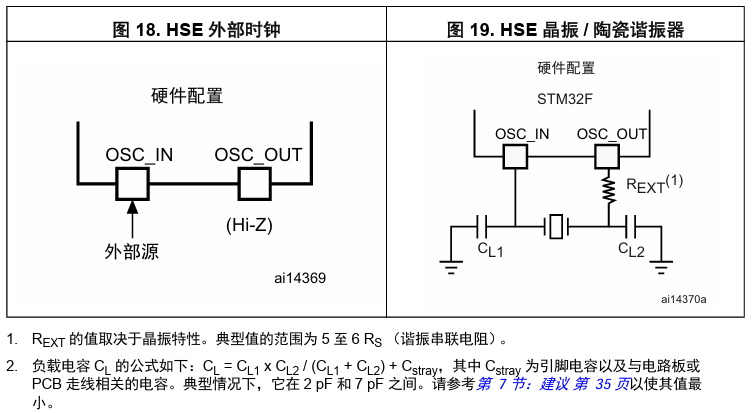

总结：时钟电路中，高速时钟晶振一般在1-50M，常用8M，使用无源晶振时，注意起振电容的选择（可根据晶振规格书），一般在5-25pF之间；低速时钟晶振32.768K。

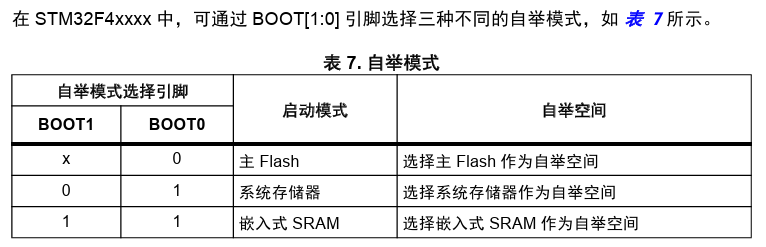

6、自举模式BOOT0与BOOT1

总结：一般采用主Flash启动，即BOOT0接地即可。

7、复位

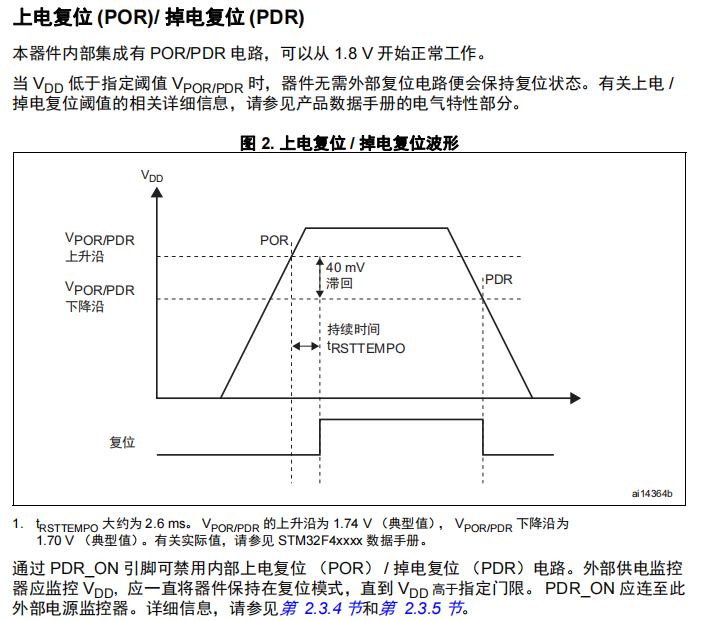

上电复位POR

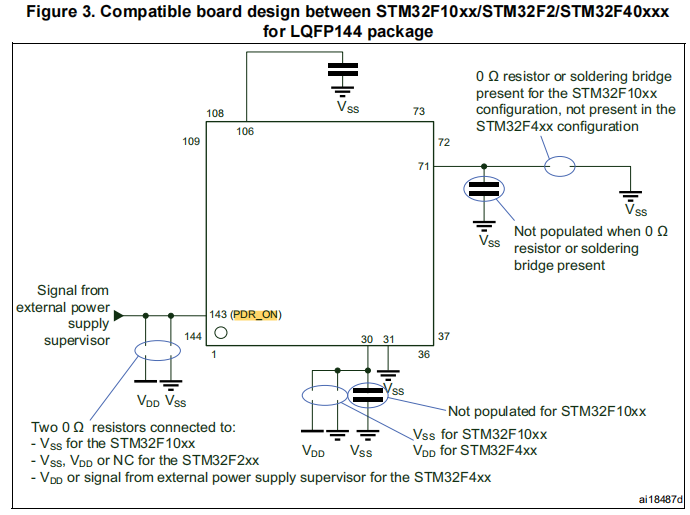

总结：掉电复位对不同单片机的处理不同，详见上图左下角。

初探STM32掉电复位PDR_stm32 pdr_on 悬空-CSDN博客

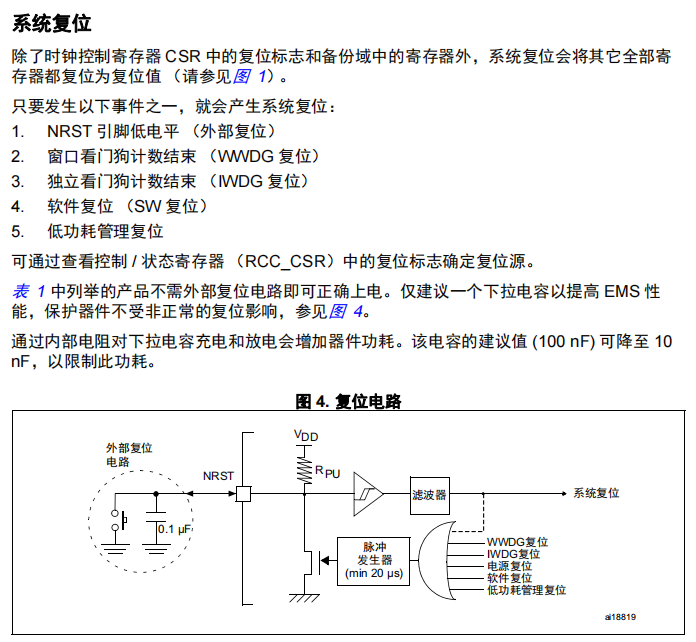

系统复位
