运算放大器的关键参数详解

1、运算放大器的分类

运算放大器按功能可分为通用运放和专用运放，专用运放包括精密运放、高速运放、低IB运放等。

通用运放有：LM324、LM358、uA741、TL06X、TL07X、TL08X、OP07、TL2902等。

2、运放品牌

国外品牌：ADI、TI、MAXIM、ST、ON、瑞萨、NXP、MICROCHIP等；

国内品牌：圣邦微、富满、3PEAK；

3、理想状态下，运放拥有无穷大的带宽、压摆率、增益、输入阻抗、CMRR，零输出阻抗、噪声、温漂、失调电压、偏置电流、功耗。实际是不可能的。

4、重要参数

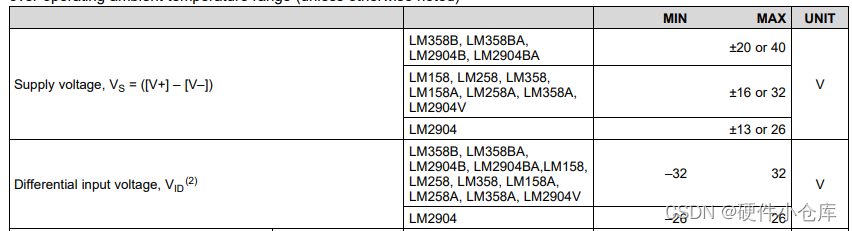

（1）供电电压：有单电源电压、双电源电压，双电源电压尽量两个电源都接。

图1

如图1，LM358B，供电电压可以是±20V或者是40V和GND。

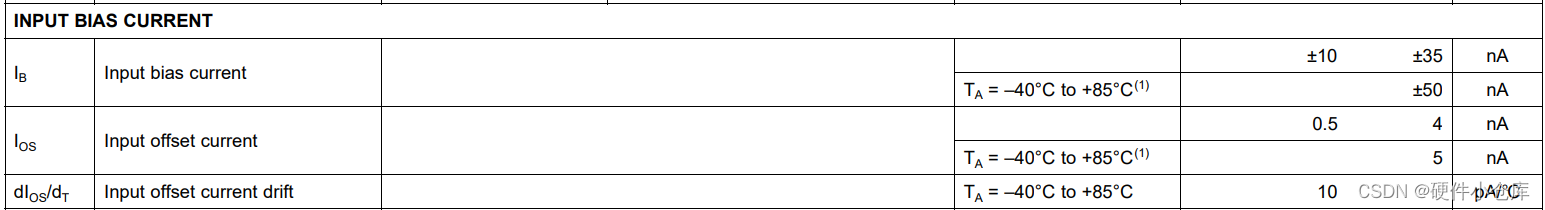

（2）输入偏置电流IB：同向输入端电流IB+与反向输入端电流IB-之和的一半，即                                                                                       IB=（IB++IB-）/2；

理想运放，因为虚断，IB=0，实际运放IB不为0.实际使用中，IB越小越好。另外也有一个参数IOS，IOS=IB+-IB-。IB与IOS的量级一般为nA、pA、fA。如下图2.低IB运放一般用于精密电流检测。

 图2

（3）噪声：噪声是固有的，噪声越小越好，放大小信号时，需要选择噪声低的运放，否则信号受干扰严重。噪声单位：nV/√/Hz。如下图3，频率在1KHz时，噪声为40nV/√/Hz。

图3

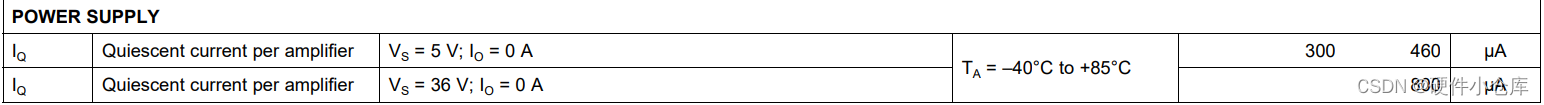

（4）静态电流IQ：对于要求静态功耗要求高的场合需要着重考虑，一般情况下，静态电流小，其他指标会差一点。下图4是静态电流参数。

图4

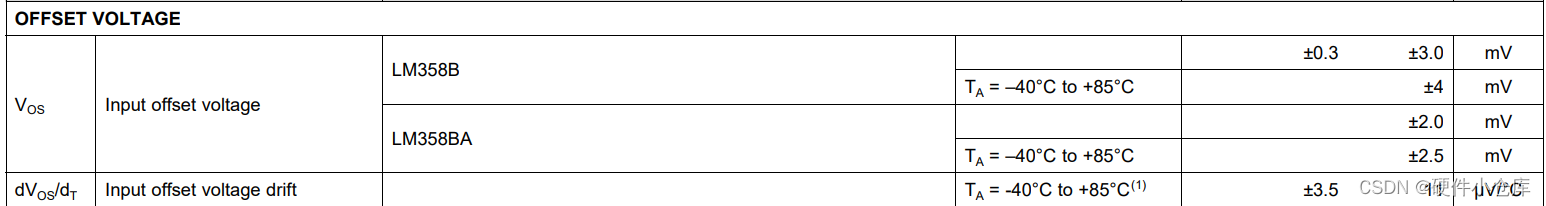

（5）、输入失调电压Vos

理想运放因为虚短，V+=V-，实际正向输入端和反向输入端存在压差，该压差称为输入失调电压。一般Vos范围在1-10mV。可知，输入失调电压越小越好。拥有调零功能的运放可以将输入失调电压调零。LM358B输入失调电压Vos如下图5，其中，dIOS/dT是输入失调电压温漂，是衡量运放受温度影响的重要指标。

 图5

（6）增益带宽积GBW（GBP）：是放大器带宽和带宽的增益的乘积。选择GBW的一个经验公式：GBW>=（10-100）*gain*f.其中，gain是增益，f是带宽频率，单位MHz。例如，设计一个信号在1MHz频率下放大100倍，则有（10-100）*100*1=1000-10000MHz。图6为LM358的GBW。

 图6

（7）压摆率SR：又称电压转换速率，指单位时间（一般用us或ns）器件输出电压值的可改变的范围。单位通常有V/s，V/ms和V/μs和V/ns四种。即输入一个理想的阶跃信号，输出会是一个带斜率信号，这个信号的爬升速率就是压摆率。选择SR的一个经验公式：SR>=2*π*f*Vpk，其中，Vpk是输出电压的峰值，单位V，f单位Hz，计算出来SR的单位为V/s。例如，将幅值1V、频率1MHz的方波放大8倍，则SR>=2*3.14*1*8=50.24V/us，即需要选择压摆率大于50.24V/us的运放。如下图7是LM358的压摆率。

 图7

（8）输入电压范围和输出电压范围

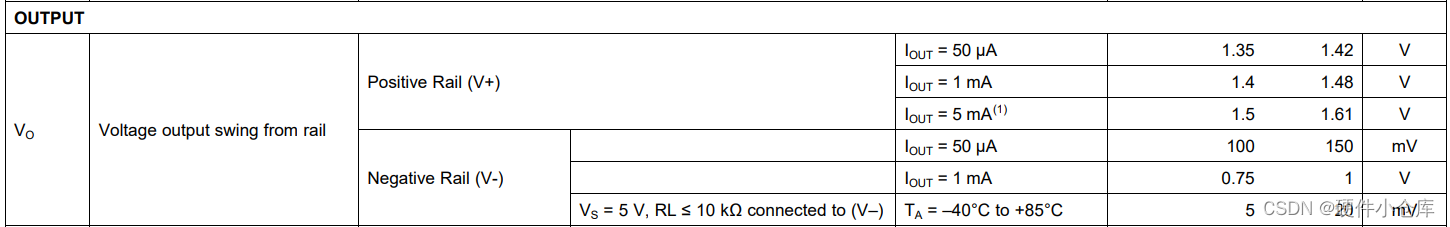

输入电压接近供电电压时，就称为输入电压轨到轨。 如图8，LM358输入电压能达到负电源轨，不能达到正电源轨。输出电压非轨到轨。

图8

（9）短路电流Isc

表征运放输出的驱动能力，作为最后一级的运放经常需要考虑运放的带载能力。如图9，LM358的ISC典型值为±40mA。

 图9

（10）输入阻抗

运放的输入阻抗需要考虑信号源的内阻，信号源的内阻与运放的输入阻抗相差越大，运放输出精度越高。如下图10

 图10

（11）共模抑制比CMRR

定义是差模电压增益与共模电压增益的比值，用dB 表示，一般运放都有60dB 以上的CMRR，高级的可达140dB 以上。理想状况下，放大器的两输入端电路完全想同，信号中的共模成分被完全抵消，只放大差模信号，实际上运放在放大差分信号的同时也将共模信号放大了，CMRR就是抑制无用的共模信号提出的概念，CMRR越大，放大精度越高，误差越小。CMRR计算公式如下图11。

图11

图12为LM358的共模抑制比

 图12
