7. 用户自定义元件模型

！！！！现在UDP用的很少，几乎不用了，但是它是作为Verilog HDL 的一个点，还是依然存在，主要是了解一下

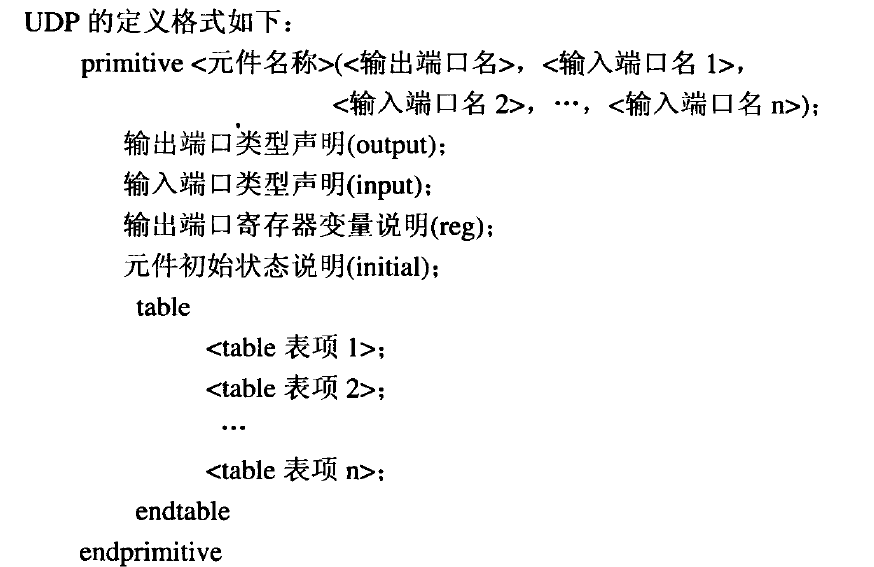

Verilog HDL 语言提供了一种扩展基元的方法，允许用户自己定义元件(User DefinedPrimitives，UDP)。通过 UDP，可以把一块组合逻辑电路或时序逻辑电路封装在一个 UDP内，并把这个 UDP 作为一个基本门元件来使用。需要注意的是，UDP 不能综合，只能用于仿真。
UDP实际上就是查表的方式
函数和任务是一定要放在模块内部的，而UDP不是放在里面，它和模块是等同的一个概念
我们在做设计的时候经常会采用真值表的方式，对于模块来说我们用的是模块名，然后是case语句，这一点和UDP也不同
UDP的特点
（1）UDP的输出端口只能有一个，且必须位于端口列表的第一项。只有输出端口能定义为reg类型。
（2）UDP的输入端口可有多个，一般时序电路UDP的输入端口最多9个,合电路UDP的输入端口可多至10个。
（3）所有端口变量的位宽必须是1比特。
（4）在 table 表项中，只能出现0、1、x这三种状态，z将被认为是x状态。
调用
因为可综合逻辑设计可以完全替代primitive，所以用的很少了

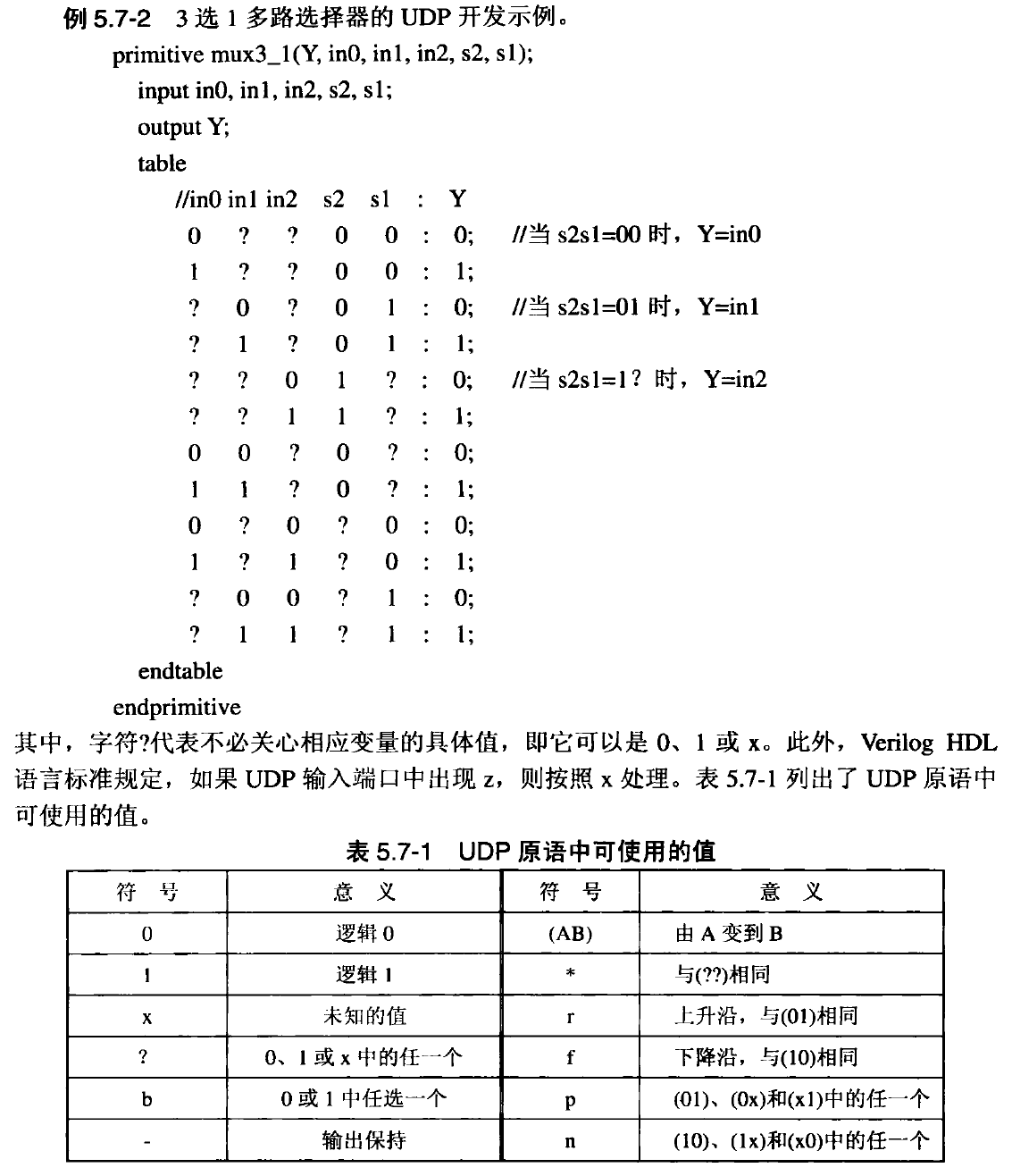

7.1 UDP应用实例

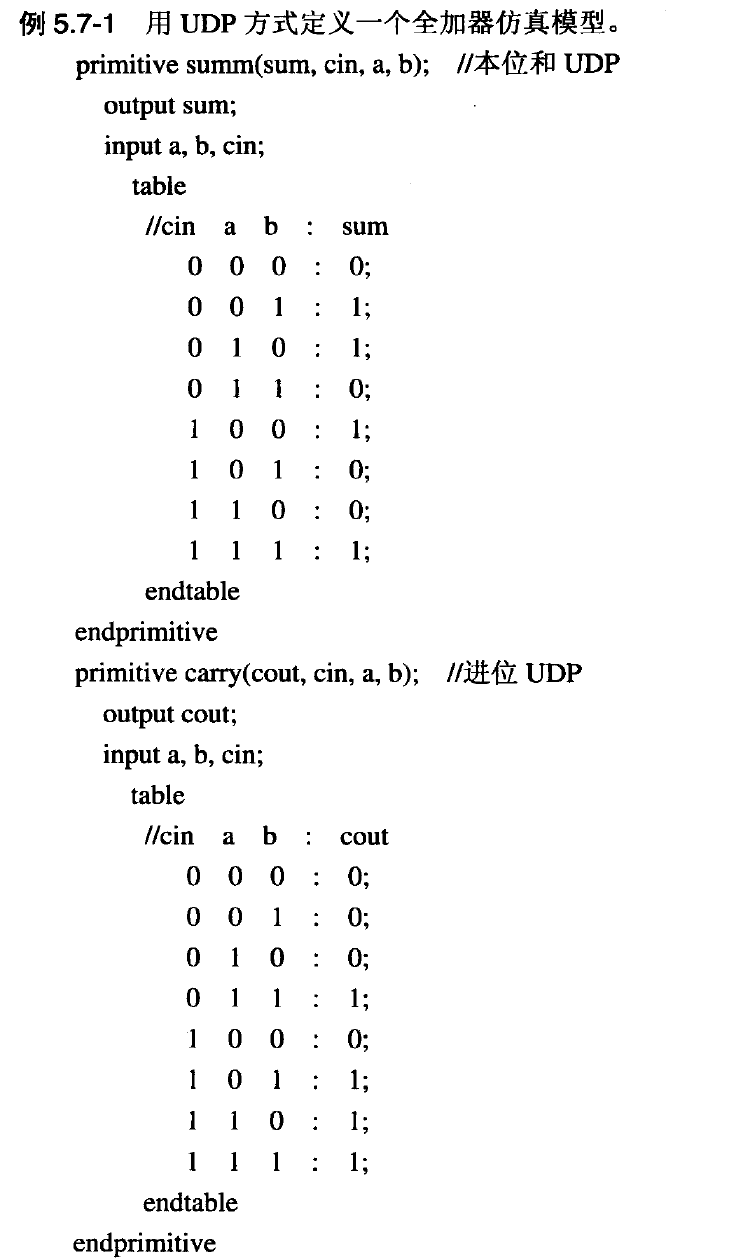

1. 组合电路UDP应用实例

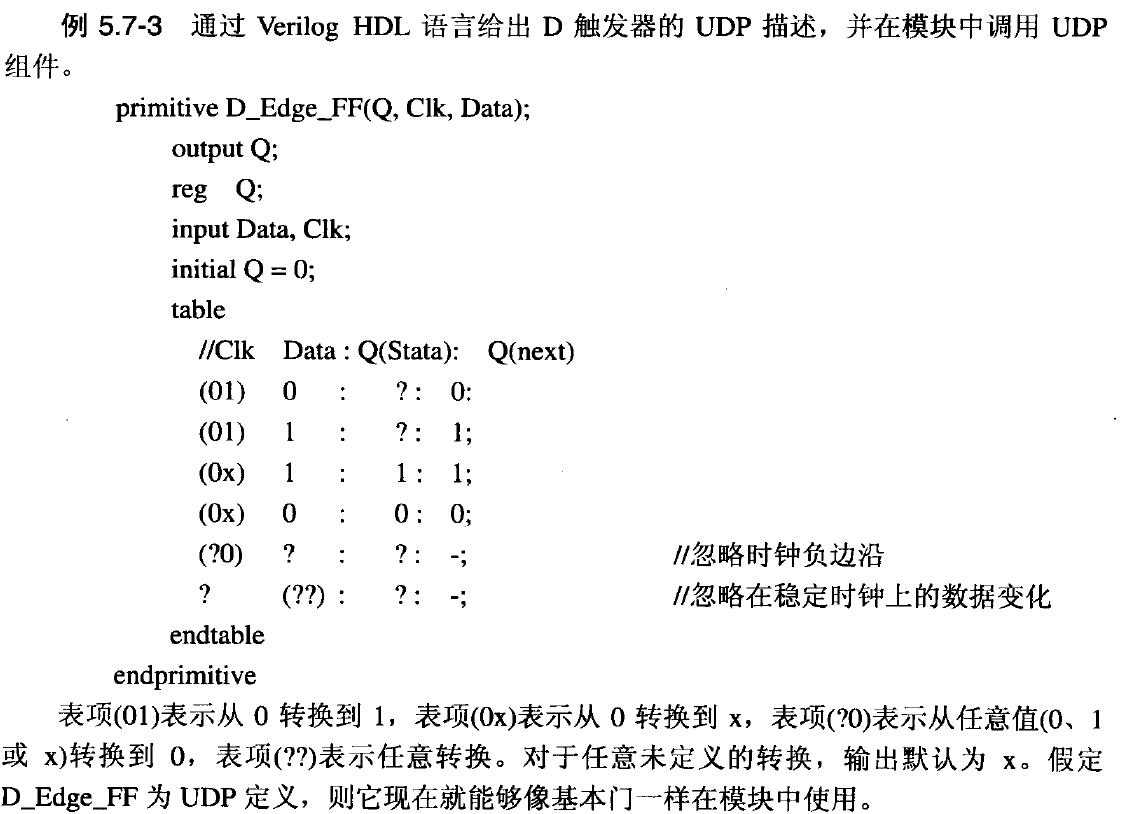

时序电路UDP元件

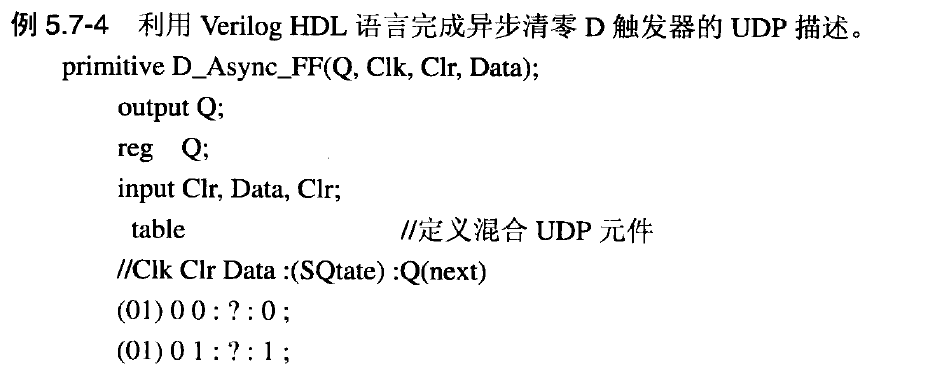

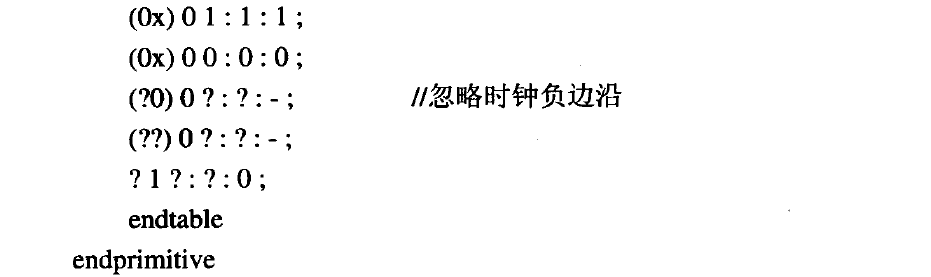

混合电路UDP元件

！！非常混乱，而且也只是仿真，用的人很少

8. 基本门级元件和模块的延时建模

这是一个非常重要的概念，集成电路一定是会有延迟的

8.1 门级延迟建模

门级延迟分为四类
（1）上升延迟：表示信号由0、x或z状态变化到1状态时受到的门传输延迟
（2）下降延迟：表示信号由 1、x或z状态变化到0状态时受到的门传输延迟
（3）到不定态的延迟：表示信号由01或z态变化到x状态时受到的门传输延迟（只在仿真有意义）
（4）截止延迟：表示信号由 0、1或x状态变化到z状态时受到的门传输延迟
