硬件学习笔记（器件篇）—— 磁珠与磁环

---

一、磁珠和磁环的工作原理

磁珠

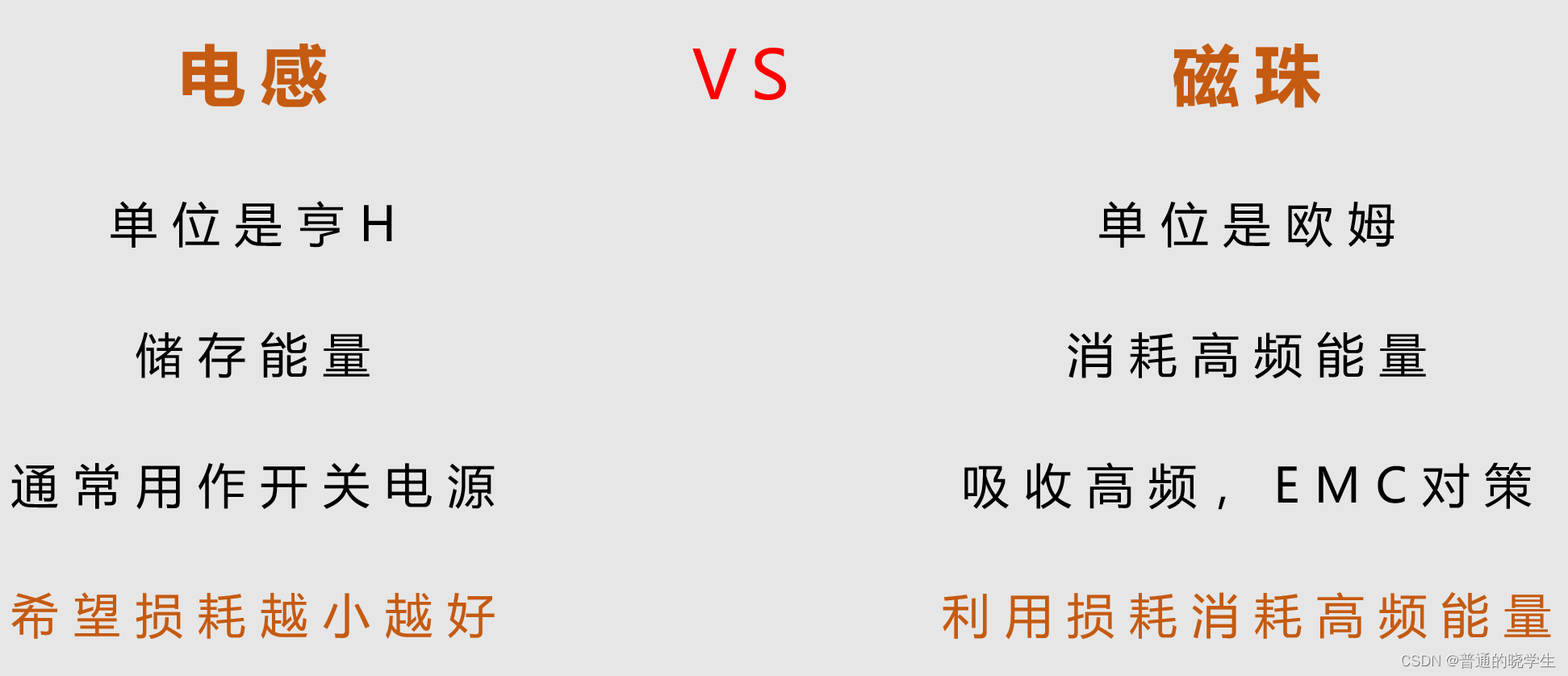

我们通常把磁珠和磁环放在一起说，因为他们本质都是电感，我们通常将电感和磁珠作比较，如下图

因为有这些差别，所有经常会让人们觉得他们并不是一类器件，但实际上他们的原理是一样的。我们使用磁珠是为了利用损耗消耗高频能量，所以如果我们理解了磁珠是如何消耗高频能量的，我们就能理解磁珠的工作原理。

磁珠的模型如下

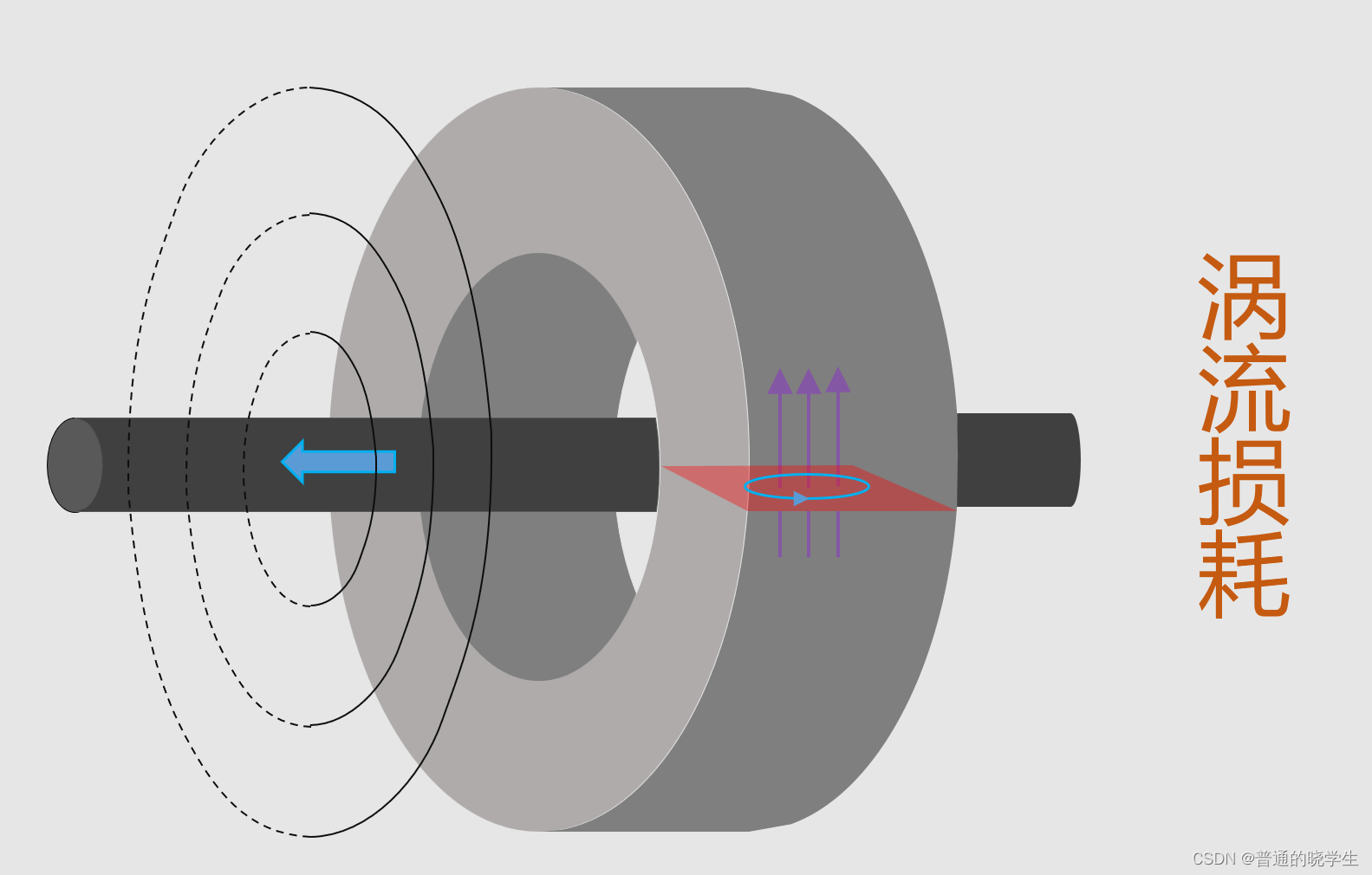

• 电流流过导线，会围绕导线产生环形磁场，在导线上套上一个磁导率比较大的磁环，在磁环上就会有一个比较大的环形磁场B，如果电流是发生变化的，那么磁场B也是发生变化的。根据电磁感应定律，变化的磁场产生电场，并且这个电场是环形的电场，这时就会产生环形电流，也就是产生热量了，这就产生了涡流损耗。
• 出了涡流损耗，磁珠更多的是利用磁滞损耗来消耗能量。磁芯在外磁场的作用下，材料中的一部分与磁场方向相差不大的磁畴发生了弹性转动（外磁场去掉时可以恢复），一部分克服磁畴壁的摩擦发生刚性转动。因此，磁化时，送到磁场的能量包含两部分，一部分转化为势能，即去掉外磁化电流后，磁场能量可以返回电路，一部分克服摩擦使磁芯发热消耗掉，这就产生了磁滞损耗。
• 讲解电感时解释过，剩磁Br越大，磁畴的刚性转动越大，损耗就越大。总的来说，磁珠就是利用磁滞损耗和涡流损耗来工作的。
• 这两种损耗也叫铁损，也就是磁芯上产生的损耗。所以磁珠就是磁芯损耗大的电感。
• 磁珠的损耗与频率有关系，低频时，磁芯损耗很小，磁珠就是一个电感

磁环

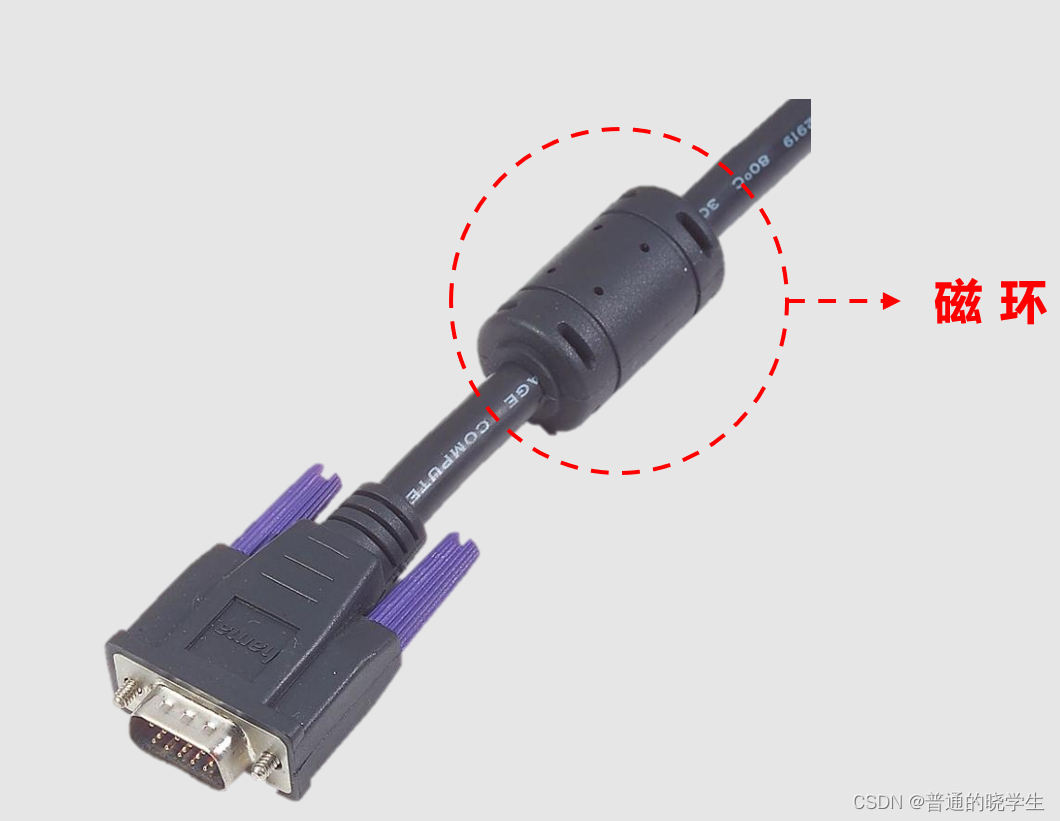

磁环通常使用在导线上

这个结构和磁珠的模型是一摸一样的，所以磁环套在导线上就相当于是一个磁珠。在线缆上套上磁环会对EMI有抑制作用，同时将线缆在磁环里多套几圈，效果会更好。这是因为多套几圈，每一圈线缆都在各自的磁环上产生磁通量，也就都会有损耗，总的损耗就更大了。
