IEEE 1588 Sync报文单步时间戳

欢迎淘宝搜索飞灵科技，我司相关新产品陆续上线。

在IEEE 1588中，报文的单步时间戳应用于Sync报文和Pdelay_resp报文。这两种报文的单步时间戳的实现有着不同的定义。本文介绍的是Sync报文的单步时间戳，这是单步时间戳最常见的应用，而支持Pdelay_resp报文的单步时间戳的网络硬件非常少见，目前的linux内核中，都没有一种硬件设备支持它。

什么是单步时间戳

什么叫两步时间戳，什么叫单步时间戳？我们结合Sync报文的发送来看一下。

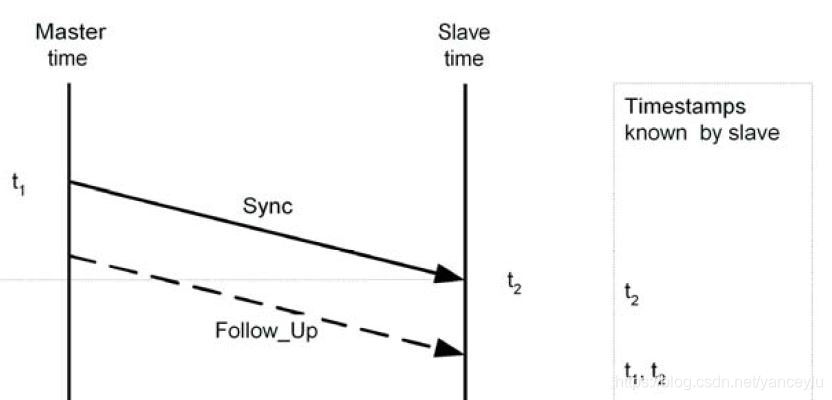

Master在发送Sync报文时，记录发送时间戳t1，紧接着通过发送一个Follow_up报文，把t1告诉slave。所以说对slave而言，接收Sync报文并且拿到Sync报文的发送时间戳t1，是需要master的两步发送。这种情况下的时间戳，就叫做两步时间戳。
单步时间戳实际上省去了发送Follow_up报文的步骤，在Sync报文从master的网络硬件发出来的同时，网络硬件会直接在报文上插入t1的时间信息。这样slave在收到Sync报文的时候，报文上已经包含了t1的信息。这种情况下的时间戳，就叫做单步时间戳。
显然，使用单步时间戳必须要网络硬件支持才行。

Sync报文的格式

在进一步了解单步时间戳如何将发送时间信息插入到Sync报文上之前，我们不得不先看看Sync报文的格式。IEEE 1588除了对1588报文分配了指定的以太网层，UDP/IP层的多播地址、端口和ethtype之外，还对报文的数据内容做了定义。
Sync报文的数据内容定义如下。它是由一个header和一个originTimestamp的字段组成。

其header中的各个字段定义如下。

我们在这里重点关注两个字段，一个是originTimestamp，一个是correctionField。因为Sync报文两步时间戳和单步时间戳的区别就在这两个字段的内容上。
originTimestamp字段代表对Sync报文发送时间的评估值。其格式定义如下。在两步时间戳的情况下，该字段为0。

struct Timestamp
{
	UInteger48 secondsField;
	UInteger32 nanosecondsField;
};

correctionFeild字段代表Sync报文从网络硬件发出之前，经历的链路延迟。它的类型是interger64，其数值是链路延迟的纳秒值乘以2^16。例如，2.5ns可以表示为0x0000000000028000。通常作为master构建的Sync报文发送时，两步时间戳的情况下该字段为0。

Sync报文单步时间戳插入

上面我们了解到，在两步时间戳的情况下，Sync报文的originTimestamp和correctionFeild字段的数值都是0。那么单步时间戳有什么不同呢。

1. 在发送Sync报文之前，originTimestamp字段会被写入发送时间评估值，这个评估值和真正的发送时间戳要求误差要在1s之内。通常是软件读出1588 time写到这个字段内。
2. Sync报文真正从硬件发送的时候，硬件会在correctionFeild字段加上一个延迟时间。

这样correctionFeild + originTimestamp的时间值就是真正的发送时间戳。如果报文是UDP报文的话，硬件还要修改UDP校验和。

我们用wireshark可以查看一个收到的单步时间戳的Sync报文。注意correctionFeild和originTimestamp两个字段。
correctionFeild

originTimestamp

结束语

以上就是Sync报文的单步时间戳介绍。未来会有更多IEEE 1588的技术知识介绍给大家。
