Visual Studio 2022 生成 c++类图

码流怪侠

已于 2024-05-18 23:45:17 修改

阅读量942

点赞数 3

分类专栏：程序员开发技能文章标签： visual studio c++ java 类设计器 Visual Studio Windows

于 2024-05-18 23:41:12 首次发布

本文链接：https://blog.csdn.net/yanceyxin/article/details/139032921

版权

程序员开发技能专栏收录该内容

52 篇文章

订阅专栏

Visual Studio

Visual Studio 是由微软公司开发的一款功能强大的集成开发环境（IDE），广泛用于各种编程语言的软件开发，包括但不限于 C++、C#、F#、JavaScript、TypeScript 和 Python。它提供了一整套工具，可以帮助开发者编写代码、设计应用程序、调试程序以及部署软件。

Visual Studio 的主要特性：

多语言支持：支持多种编程语言，适用于不同的开发需求。
代码编辑器：提供智能感知、代码导航、代码重构等高级功能。
调试工具：强大的调试器支持断点、逐行执行、监视变量等。
版本控制：集成了 Git 和其他版本控制系统。
项目模板：提供各种类型的项目模板，便于快速开始新项目。
设计器：包括 Windows Forms 设计器、WPF 设计器、UWP 设计器等。
数据库工具：SQL Server 数据库工具，支持数据库设计和查询。
测试工具：单元测试、负载测试、性能分析等。
部署工具：支持多种部署选项，包括发布到 Azure、Docker 容器等。
扩展性：通过 Visual Studio Marketplace 安装扩展来增加新功能。
跨平台开发：支持 .NET Core 和 Xamarin，可以开发跨平台应用。
云服务集成：与 Azure、GitHub 等服务紧密集成。

Visual Studio 的不同版本：

Visual Studio Community：适用于学生、开源项目和小型专业团队。
Visual Studio Professional：提供更多高级功能，适合专业开发者。
Visual Studio Enterprise：包含最全面的高级功能，适合企业级开发。

官网地址：https://visualstudio.microsoft.com/

Visual Studio中类设计器

Visual Studio 的类设计器（Class Designer）是一个可视化工具，它允许开发者以图形化的方式查看和编辑类图。这使得理解和设计复杂的类结构变得更加容易。

类设计器的功能：

显示类和其他类型的结构。
可视化表示方法编辑源代码。
同步代码更改和设计器外观。
支持重构代码、重命名标识符、重载方法。
自动生成类和结构，实现接口。

安装类设计器组件

在Visual Studio 2022可以利用类设计器生成 c++类图，方便查看各种c++项目的类关系。

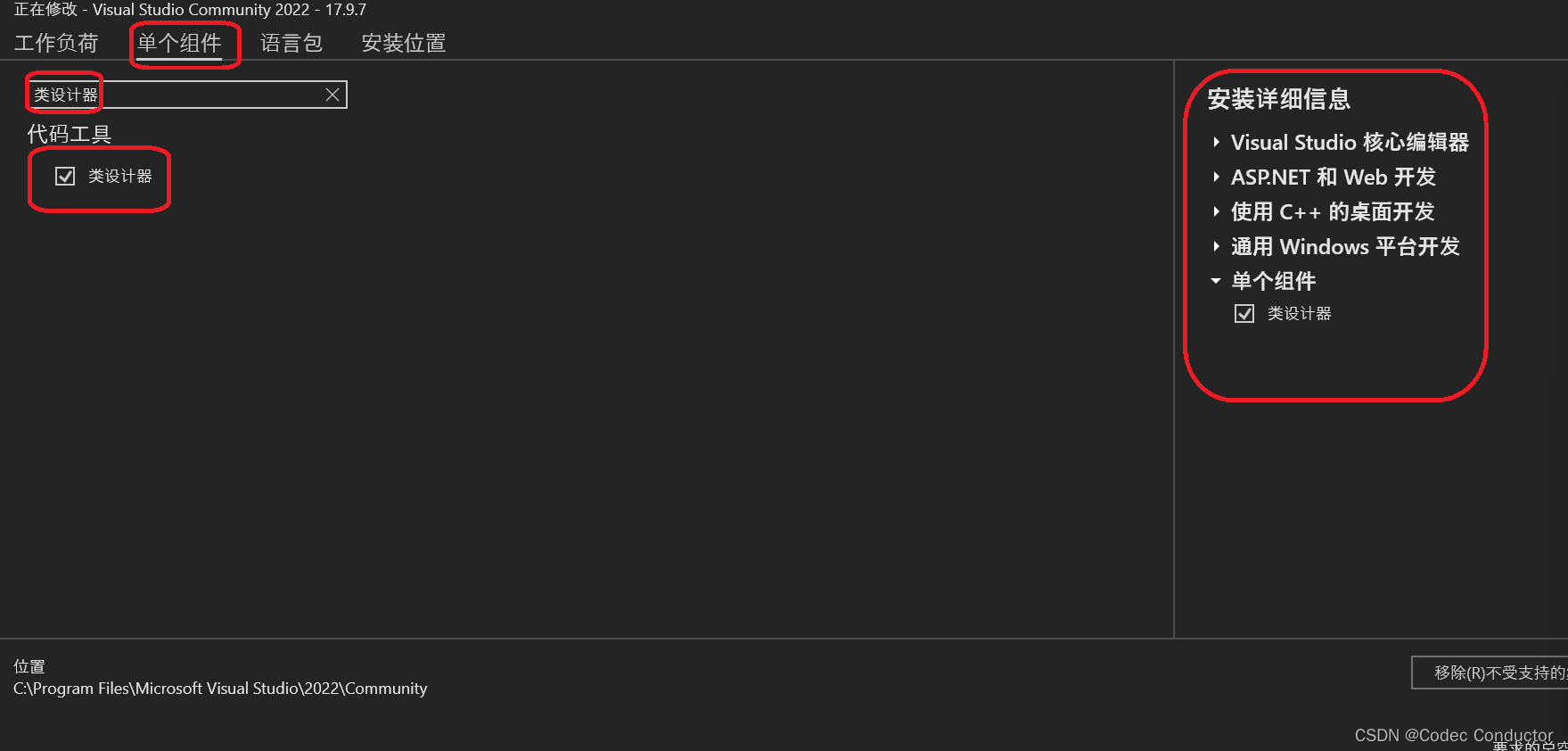

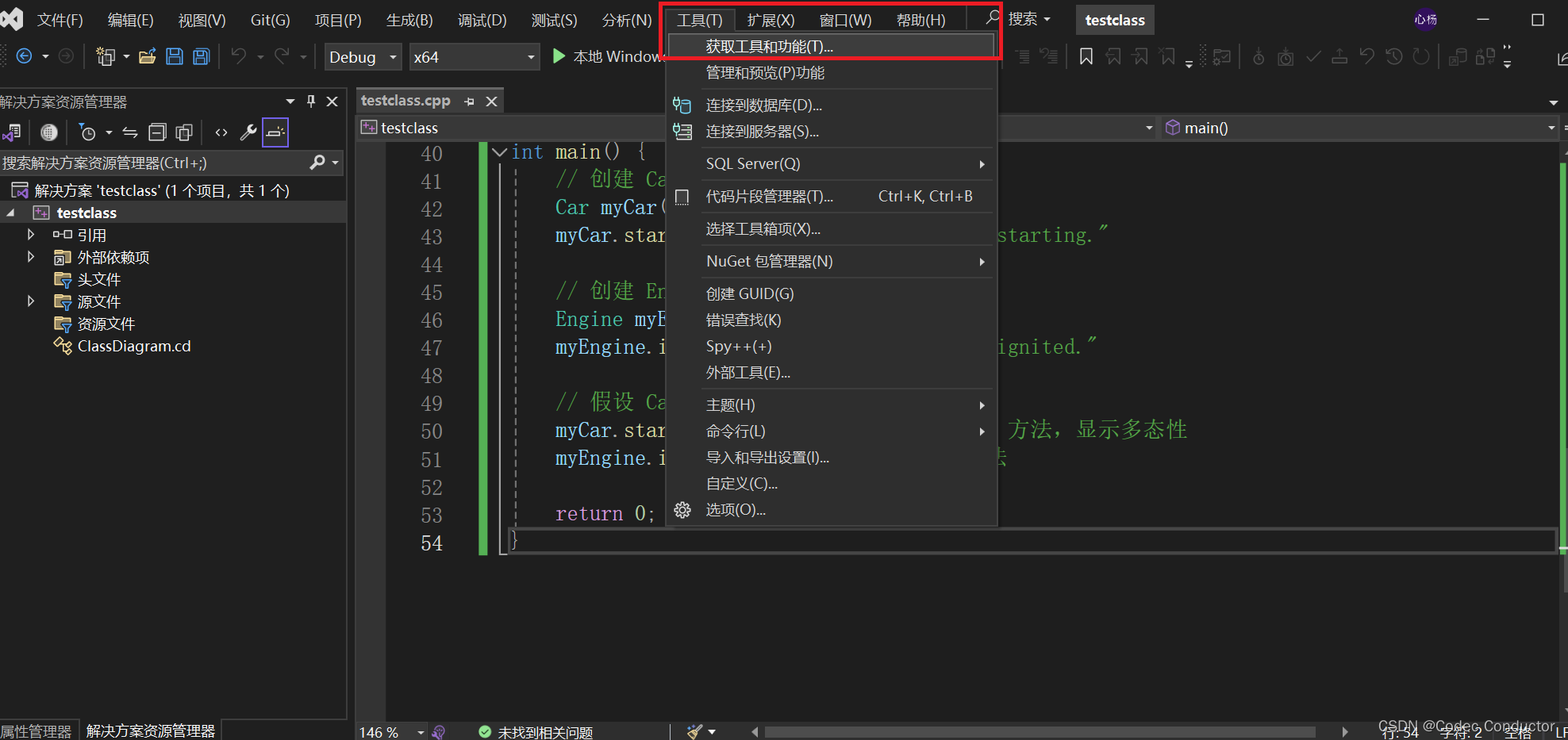

确定Visual Studio 2022是否安装“类设计器”，若没有，则根据"工具->获取工具与功能->单个组件"顺序搜索“类设计器”进行安装。

在这里插入图片描述

c++示例生成类文件

编写c++ demo

#include <iostream>
#include <string>

// 基类 Vehicle
class Vehicle {
public:
    Vehicle(std::string type) : type_(type) {}

    virtual void start() {
        std::cout << type_ << " is starting." << std::endl;
    }

    virtual ~Vehicle() {} // 虚析构函数

protected:
    std::string type_;
};

// 派生类 Car
class Car : public Vehicle {
public:
    Car(std::string brand) : Vehicle("Car"), brand_(brand) {}

    void start() override {
        std::cout << brand_ << " car is starting." << std::endl;
    }

private:
    std::string brand_;
};

// 独立类 Engine
class Engine {
public:
    void ignite() {
        std::cout << "Engine is ignited." << std::endl;
    }
};

int main() {
    // 创建 Car 对象
    Car myCar("Toyota");
    myCar.start(); // 输出: "Toyota car is starting."

    // 创建 Engine 对象
    Engine myEngine;
    myEngine.ignite(); // 输出: "Engine is ignited."

    // 假设 Car 类需要调用 Engine 类的方法
    myCar.start(); // 再次调用 Car 的 start 方法，显示多态性
    myEngine.ignite(); // 调用 Engine 的方法

    return 0;
}
