嵌入式系统中的TYPE-C接口设计



市面上出现了越来越多的TYPE-C USB 接口的手机和电子产品。从使用的角度看，好像有下面几个好处：

   可以正反插

     有人算过这么一笔账，使用之前的USB经常容易出错，如果更换一次方向重插大约需要2s计算的话，如果全球10亿人中每天插拔一次USB，50%概率插错，一共需要消耗掉277000多小时，大约31年的时间。

    电流更大，适合快充

在USB 3.1标准下的Type-C接口供电能力最高可达20V/5A的水平。不但可以用在手机充电，就连平板电脑甚至是笔记本电脑都可以通过该接口进行充电，而且在充电时间方面也比之前快很多，节省很多时间。

传输更快

USB3.1 速率可以高达10G以上，视音频，网络，高速数据几乎都不在话下，有人声称未来电子设备的唯一的有线接口只有TYPE-C。

还是你知道的样子么？

那么TYPE-C 还是它的祖先TYPE-A,TYPE-B 那个样子么？也许我们还停留在TYPE-A/B 四根线，傻傻的样子上。许多的单片机都有USB 的接口电路，当USB 2.0 时，需要外接一个HS 的接口phy芯片。仍然是四线。将近20年来，USB 给人的感觉只是体积越来越小，速度越来越快。还出了一个国标，很快被淘汰了，再也没有出新的国标。

而TYPE-C USB 已经产生了由内而外的巨变。

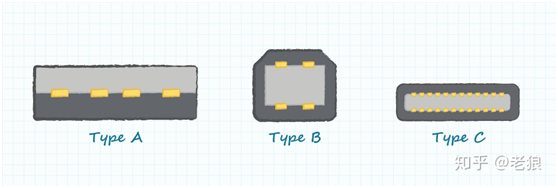

信号线更多了，插头/插座上24个插针

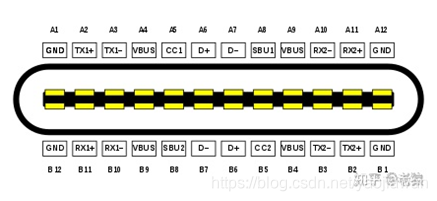

Signal Group	Signal	Description
USB 3.1	TX1p, TX1n RX1p, RX1n TX2p, TX2n RX2p,RX2n	两组4 对超高速差分串行线路
USB 2.0	Dp1, Dn1 Dp2, Dn2	The USB 2.0 串行差分线对，分成两组是为了允许两面插入
配置通道	CC1, CC2	CC 检测朝向和接口配置。
辅助信号	SBU1, SBU2	SBU信号在Type-C规范支持的备用模式下使用，该功能可将Type-C信号用于多种用途，例如DisplayPort
电源	VBUS	USB电缆总线电源
	GND	地线



电缆中居然还带芯片

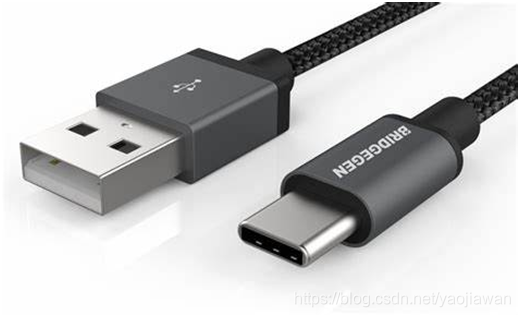

USB TYPE-C 电缆也不简单，内部可能会带一个芯片，称为E-MARK。这种电缆称为Electronically Marked Cable: 利用PD协议可以读取该电缆的属性：电源传输能力，数据传输能力，ID等信息。所有全功能的Type-C电缆都应该封装有E-Marker，但USB2.0 Type-C电缆可以不封装E-Marker。

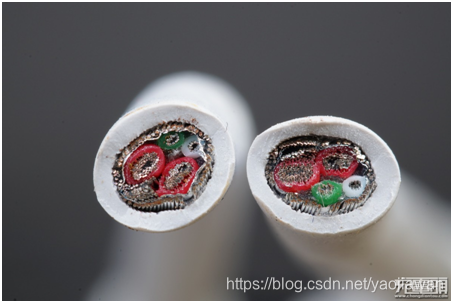

电缆中的电源线很粗

嵌入式系统中的TYPE-C接口设计

      如果要完全于 TYPE-C 接口兼容，需要额外使用USB PD控制芯片（）。在简单的设计中并不一定需要使用它，通过CC1和CC2各自独立下拉一个5.1k电阻到地即可。对于需要用到大功率供电或者高清视频传输功能的嵌入式设计，则必须要使用USB PD控制芯片。例如ST 公司的STUSB1600芯片。

       树莓派4上面的这个USB-C接口，其CC1和CC2是连接在一起的，并共用了一颗5.1k的电阻下拉到地。而ST32MP157C开发板上的TYPE-C 接口使用了ST 公司的STUSB1600芯片。也许是ST公司塞进去的私货吧。而国内的开发板公司也保留了这个芯片。

     而ST32MP157C开发板的电源TYPE-C 的C1和C2 连接到了SOC的两个GPIO脚。

结束语

       USB TYPE-C 已经不是我们原来认识的USB了，变得比较复杂。不过目前的许多TYPE-C 的接口只是支持USB2.0 而已。
