16种PCB焊接缺陷它们都有哪些危害?

关注、星标公众,不错过精彩内容

来源:传感器与检测技术

编辑整理:strongerHuang

硬件工程师都知道,焊板子也是一门技术,会不会焊接,一眼就能看出来。

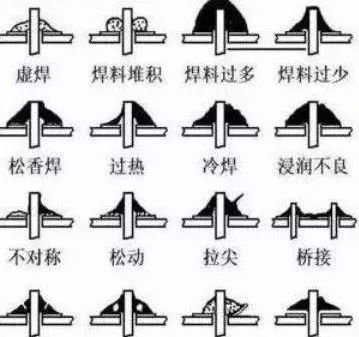

本文就PCB常见的焊接缺陷、外观特点、危害、原因分析进行详细说明。

0

1

虚焊

外观特点:焊锡与元器件引线或与铜箔之间有明显黑色界线,焊锡向界线凹陷。

危害:不能正常工作。

原因分析:

▶元器件引线未清洁好,未镀好锡或被氧化。

▶印制板未清洁好,喷涂的助焊剂质量不好。

0

2

焊料堆积

外观特点:焊点结构松散、白色、无光泽。

危害:机械强度不足,可能虚焊。

原因分析:

▶焊料质量不好。

▶焊接温度不够。

▶焊锡未凝固时,元器件引线松动。

0

3

焊料过多

外观特点:焊料面呈凸形。

危害:浪费焊料,且可能包藏缺陷。

原因分析:焊锡撤离过迟。

0

4

焊料过少

外观特点:焊接面积小于焊盘的80%,焊料未形成平滑的过渡面。

危害:机械强度不足。

原因分析:

▶焊锡流动性差或焊锡撤离过早。

▶助焊剂不足。

▶焊接时间太短。

0

5

松香焊

外观特点:焊缝中夹有松香渣。

危害:强度不足,导通不良,有可能时通时断。

原因分析:

▶焊机过多或已失效。

▶焊接时间不足,加热不足。

▶表面氧化膜未去除。

0

6

过热

外观特点:焊点发白,无金属光泽,表面较粗糙。

危害:焊盘容易剥落,强度降低。

原因分析:烙铁功率过大,加热时间过长。

0

7

冷焊

外观特点:表面成豆腐渣状颗粒,有时可能有裂纹。

危害:强度低,导电性能不好。

原因分析:焊料未凝固前有抖动。

0

8

浸润不良

外观特点:焊料与焊件交界面接触过大,不平滑。

危害:强度低,不通或时通时断。

原因分析:

▶焊件清理不干净。

▶助焊剂不足或质量差。

▶焊件未充分加热。

0

9

不对称

外观特点:焊锡未流满焊盘。

危害:强度不足。

原因分析:

▶焊料流动性不好。

▶助焊剂不足或质量差。

▶加热不足。

1

0

松动

外观特点:导线或元器件引线可移动。

危害:导通不良或不导通。

原因分析:

▶焊锡未凝固前引线移动造成空隙。

▶引线未处理好(浸润差或未浸润)。

1

1

拉尖

外观特点:出现尖端。

危害:外观不佳,容易造成桥接现象。

原因分析:

▶助焊剂过少,而加热时间过长。

▶烙铁撤离角度不当。

1

2

桥接

外观特点:相邻导线连接。

危害:电气短路。

原因分析:

▶焊锡过多。

▶烙铁撤离角度不当。

1

3

针孔

外观特点:目测或低倍放大器可见有孔。

危害:强度不足,焊点容易腐蚀。

原因分析:引线与焊盘孔的间隙过大。

1

4

气泡

外观特点:引线根部有喷火式焊料隆起,内部藏有空洞。

危害:暂时导通,但长时间容易引起导通不良。

原因分析:

引线与焊盘孔间隙大。

引线浸润不良。

双面板堵通孔焊接时间长,孔内空气膨胀。

1

5

铜箔翘起

外观特点:铜箔从印制板上剥离。

危害:印制板已损坏。

原因分析:焊接时间太长,温度过高。

1

6

剥离

外观特点:焊点从铜箔上剥落(不是铜箔与印制板剥离)。

危害:断路。

原因分析:焊盘上金属镀层不良。
