开关电源SW节点振荡，你真的了解吗？

近看了很多博主分析SW节点有振铃，通常都是通过结果来反证明自己的结论，缺乏理论基础（如果没理论经验都是掰扯），有些模型并不是正确的，让我们从一定的理论角度真正了解下振荡的原因。
输入回路输入回路輸入回路

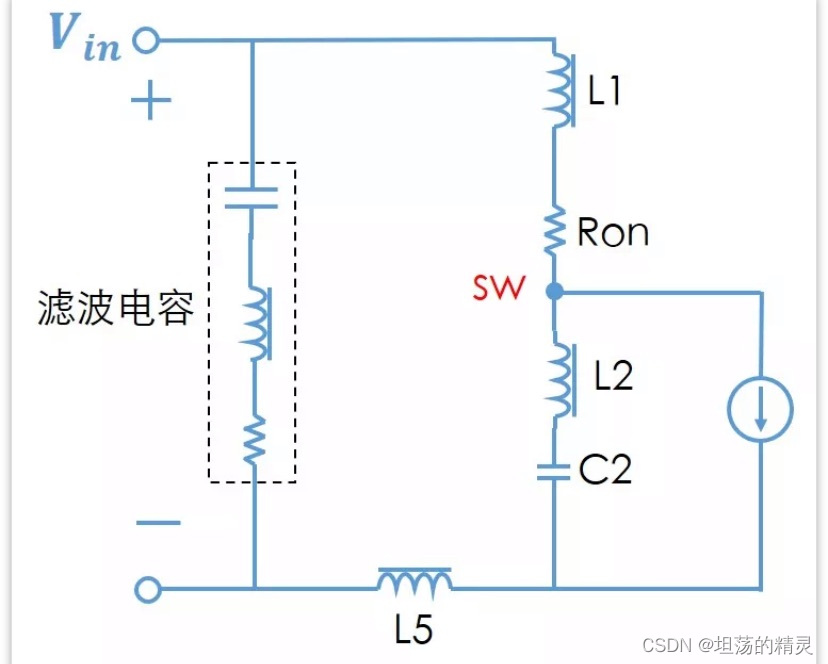

输入回路很多博主都是按照传统的RLC串联谐振电路来分析(如上图)，这个模型是不太合适的， 开关节点并不是常说的RLC串联谐振电路 而是一个带负载的二阶系统，之所以有振荡是因为上下管的开通关断过程都有一定的时间，在这个时间内管子是一个动态的可变电阻， 也就是这个电阻和引脚的寄生电感,下管的寄生电容组成的二阶系统引起的振荡。

二阶系统导致振荡的原因就是阻尼比不合适，有人会说下管即将打开瞬间下管电阻很大，阻尼比岂不是很小，超调量岂不是很大，其实并不是，因为BUCK电源后面是一个LC，后面其实可以看作一个有占空比决定的动态负载，这个负载是负阻性的，其与下管的瞬态电阻共同作用来决定阻尼比的大小。

所以要避免振荡的关键就是增加阻尼比，增加阻尼比并不容易，因为开关电源生产好后其寄生参数是固定的，所以通常我们会在SW节点增加RC电路来调节这个最优阻尼比，具体怎么选择RC也可以通过振荡波形来算出一个大致值的 值，再通过微调得到最优值。

这里补充一点，导致SW节点振荡的原因并不一定只是输入回路，电源输入引脚以外的干扰信号也会导致SW节点的振铃产生，譬如输入电容选择的不合适，尤其是BUCK，上管导通瞬间其上本身就有振荡源的存在，进入芯片后这个振荡源会被放大，导致SW节点处有振荡存在。
