直流电压和交流电压的测量

一、概念

        直流电：方向不随时间变化而变化的称为直流电

        交流电：大小和方向随着时间变化而变化的称为交流电

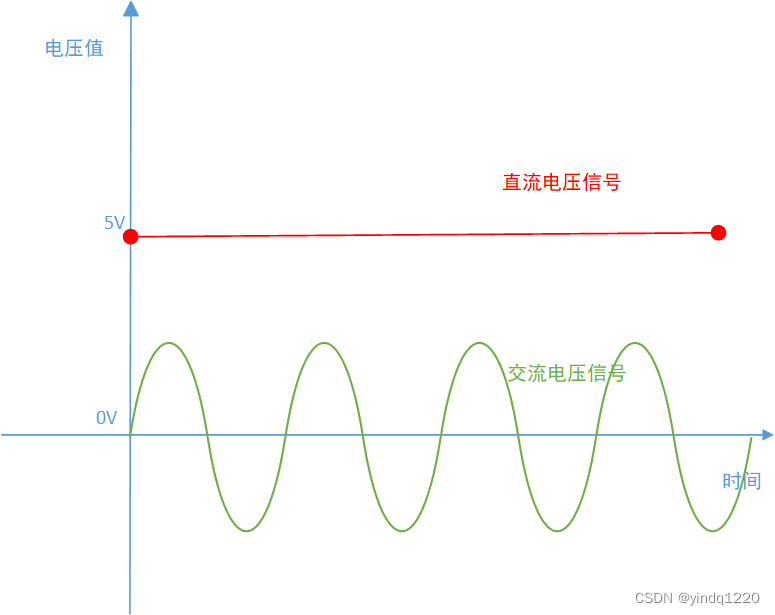

         如上图所示，红色线为直流电压信号，绿色线为交流电压信号。

        直流电压一般由电池、化学反应或者整流后产生，电流方向时钟从电源正极流向电源负极。

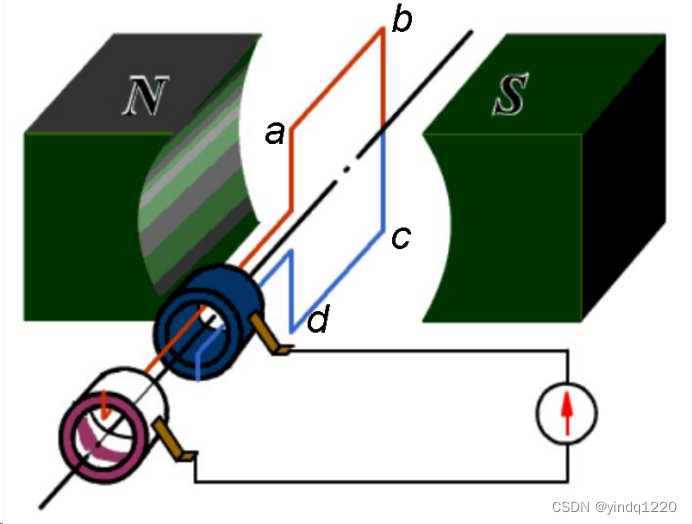

        交流电一般由电磁反应生成，交流发电机切割磁场，转子每转动一周，切割磁场的方向变化两次，电流的方向也就变化两次。

二、直流电压和交流电压的测量

         一般来说，电压分为平均电压和有效电压两种。通常来说，谈到直流电时一般使用平均电压，谈到交流电时一般使用有效电压。

2.1平均电压

         平均电压比较好理解，即一段时间内计算测量电压的平均值。

        直流电压的平均值计算公式：，其中，N为测量的电压的数量，n表示测量电压的序号。

2.2有效电压

        当测量电压为交流信号时，一段时间内电压值为正数，另一段时间电压值为负数，但是不论电压正负，其都是产生功耗的。计算其平均值计算功耗的话，可能会为0，明显是不合理的，因此引入有效值的概念。

        电压的有效值：交流电压在时间T内产生的功耗，与时间T内产生相同功耗的常量电压值相同，则这个常量电压值就是交流电压信号的有效值。

        假设交流电压信号表示为，根据初中的电压功耗定理，时间T内，交流电压信号的功耗为。

        假设常量电压值表示为，其在时间T内的功耗为。

        计算推导出。由于t为连续信号，对于数字信号处理来说处理的都是离散信号，转换成离散的表达形式如下：

             其中，其中N为采样点总数,n为采样的电压值的序号。

由于有效电压通过均方根的方式计算，因此称为RMS电压（RMS-root meam square）

 2.3平均电压与有效电压的比较

         1、平均电压在一定周期内取平均值，其正值和负值相加会相互抵消（包括交流纹波），最终得到的为电压信号的直流分量。因此平均电压小于等于有效电压。

        2、若交流电的直流分量为0，则其平均值为0。

        3、平均值用于计算直流分量。（计算平均值时，滤除了交流分量）

        4、有效值用于计算平均功率。（正负电压均做功，因此需要使用平均值）
