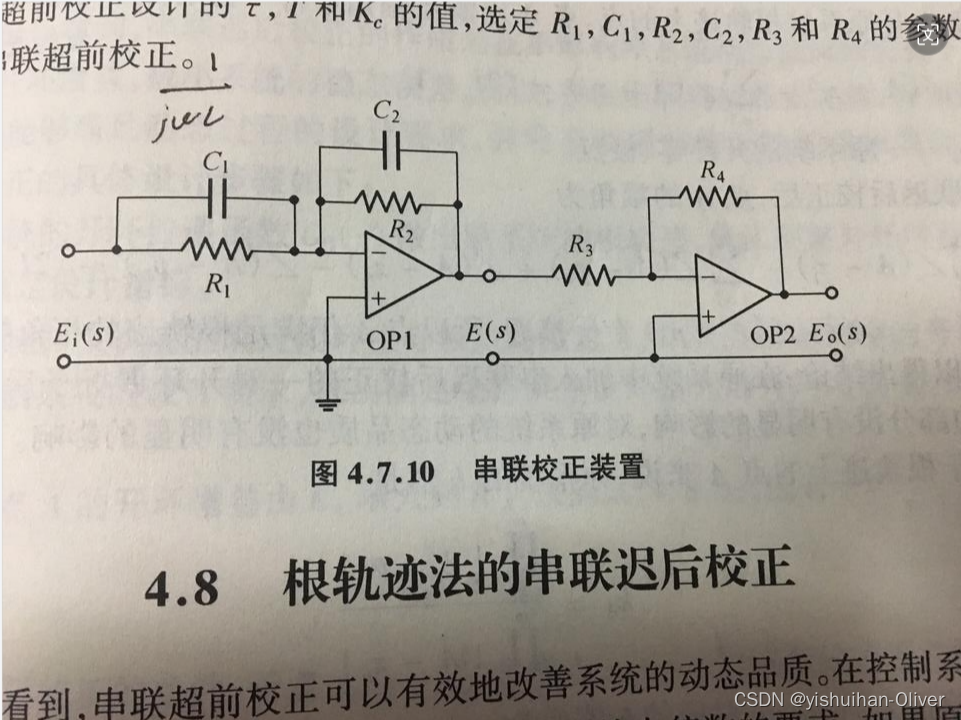

传递函数如何计算？这个的传递函数怎么计算呢？R2和R4两个的电压怎么表示？

=====================以下内容来自：传递函数如何计算? - 知乎 (zhihu.com)=================================

传递函数如何计算？这个的传递函数怎么计算呢？R2和R4两个的电压怎么表示？

一.基本方框图

1.1方框图的基本概念

方框图是描述系统架构的一种直观方法

在传递函数中，我们有   ，其中，Y(s)表示输出，U(s)表示输入。

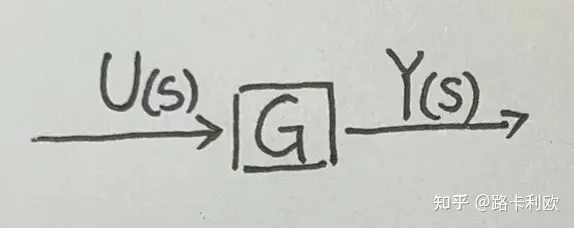

我们可以用带输入、输出箭头的方框表示，即：

方框图

1.2系统间的组合

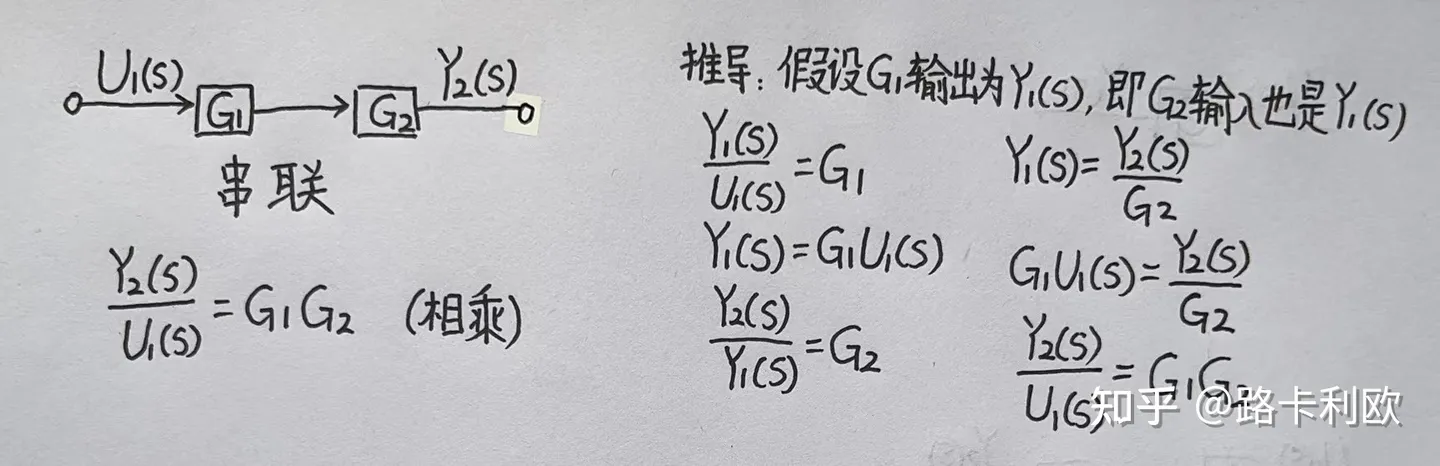

串联：

串联

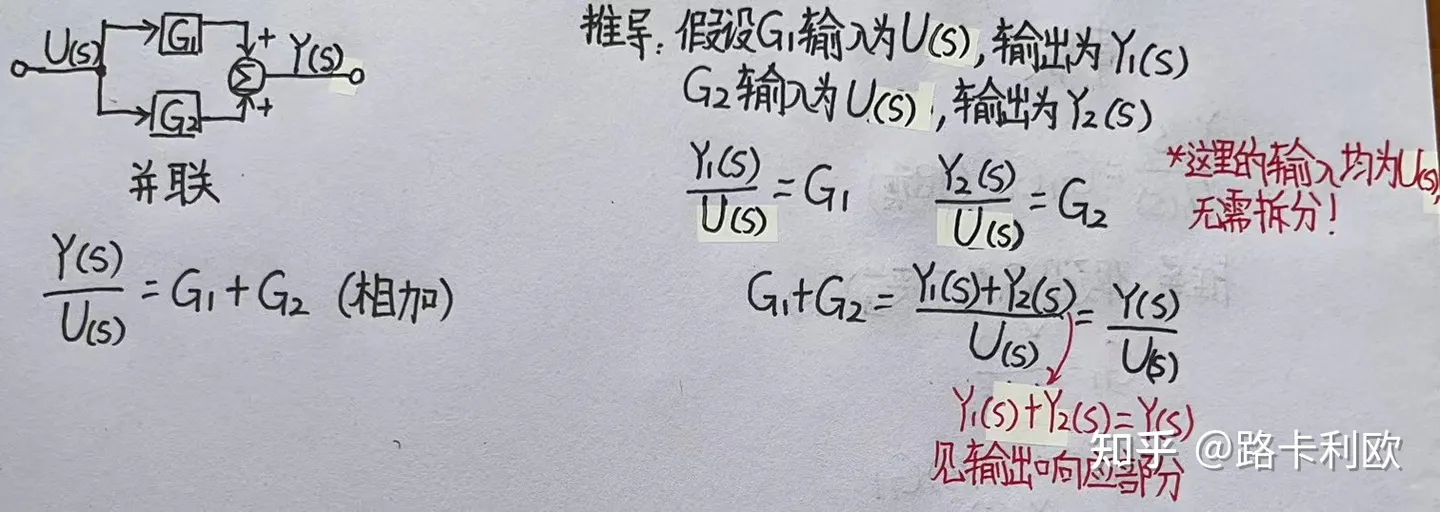

并联：

并联

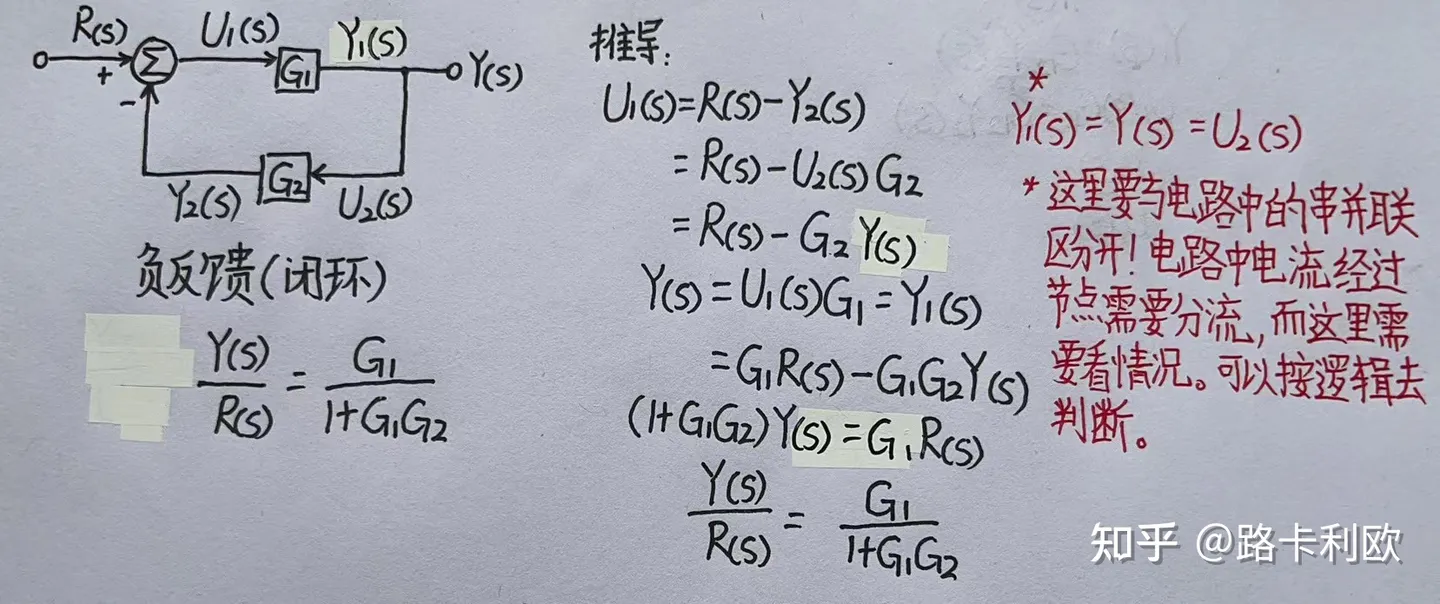

负反馈(闭环)：

负反馈(闭环)

二.方框图的代数运算

2.1三种代数运算

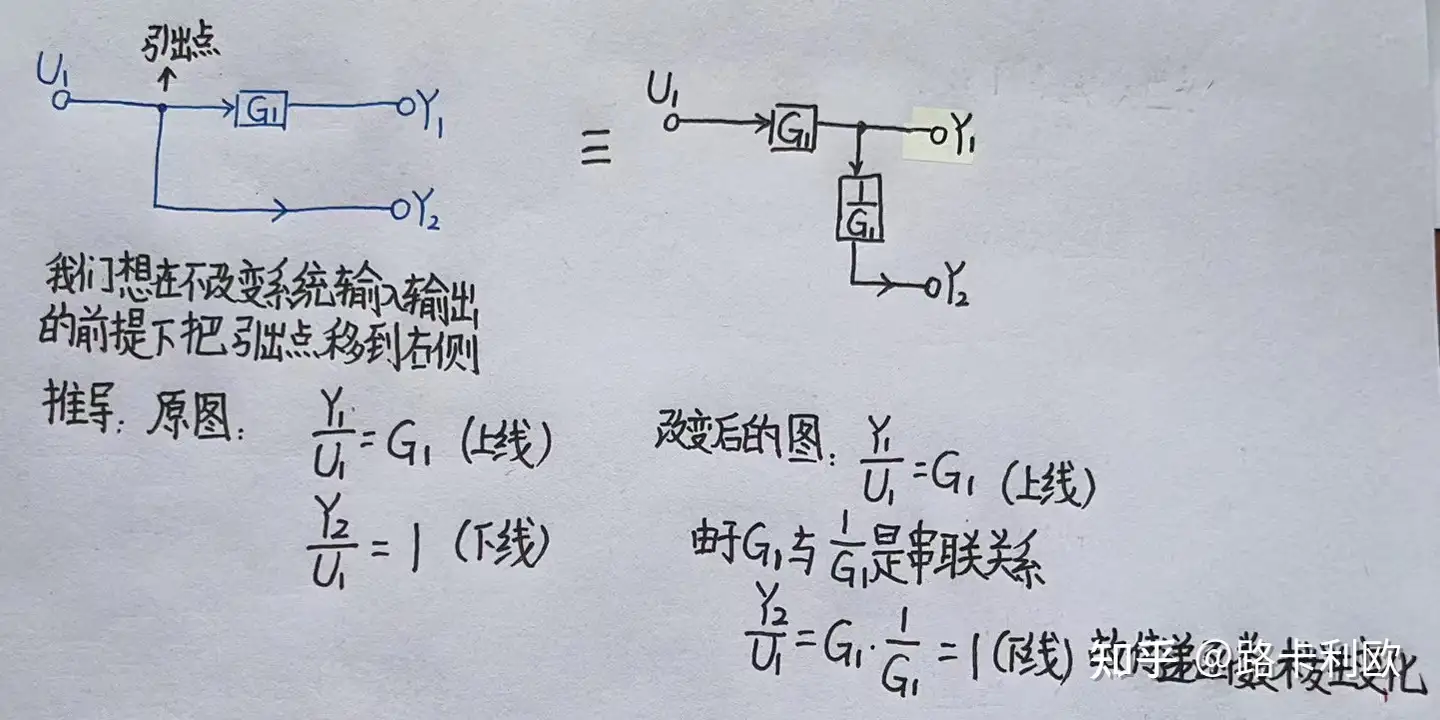

引出点移动：

引出点移动

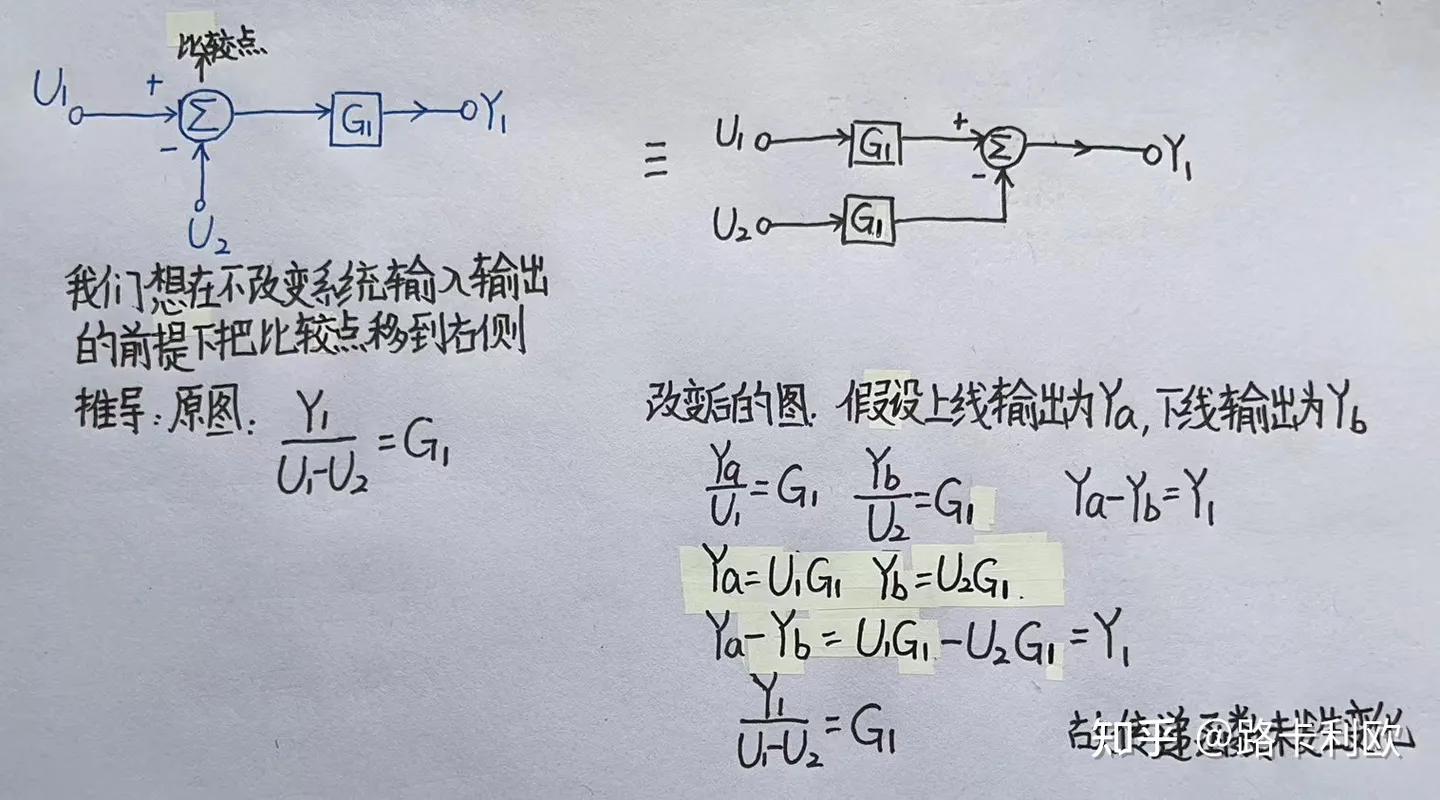

比较点移动：

比较点移动

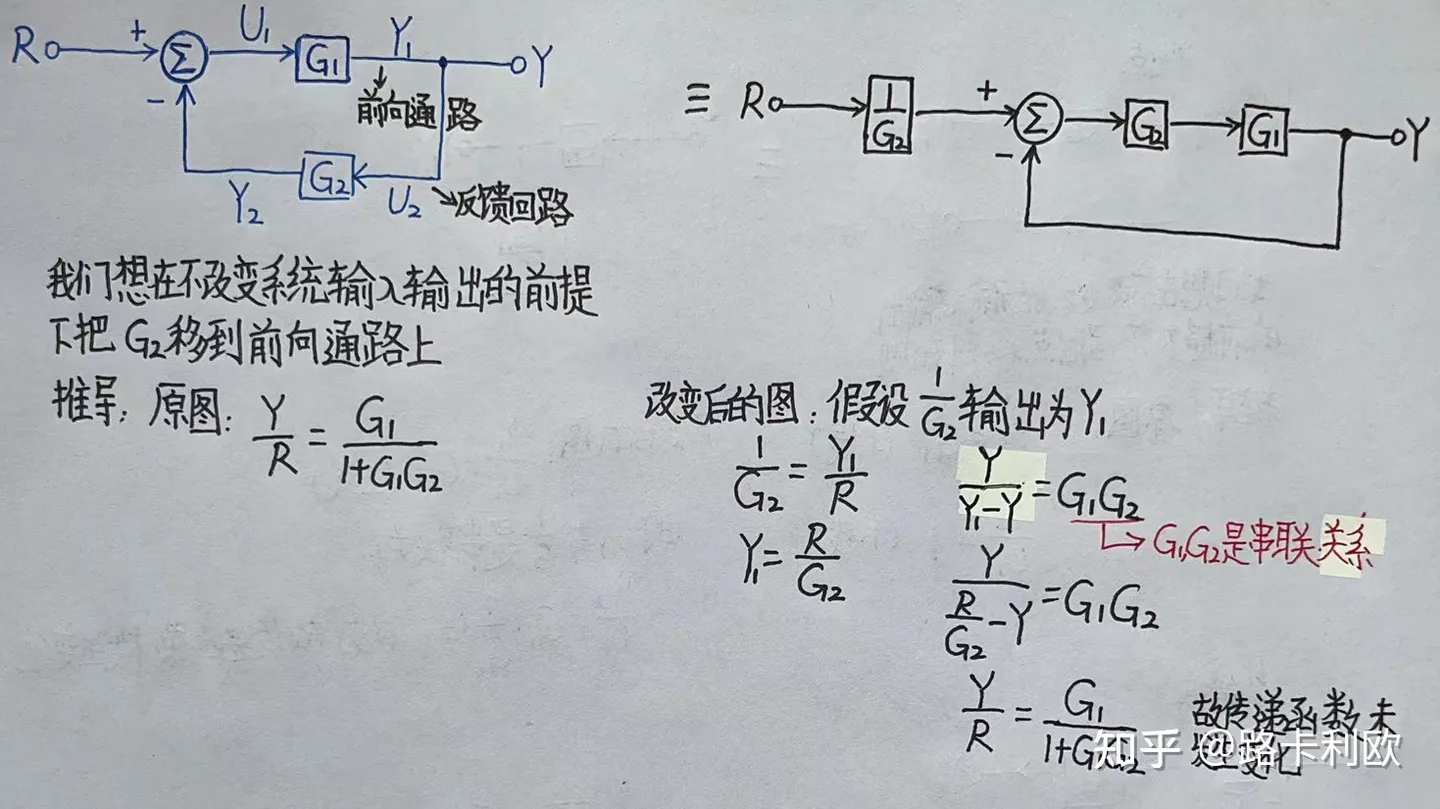

反馈回路变化：

反馈回路变化

*不管你图怎么变，一定要保证系统的输入输出保持不变！

2.2例题

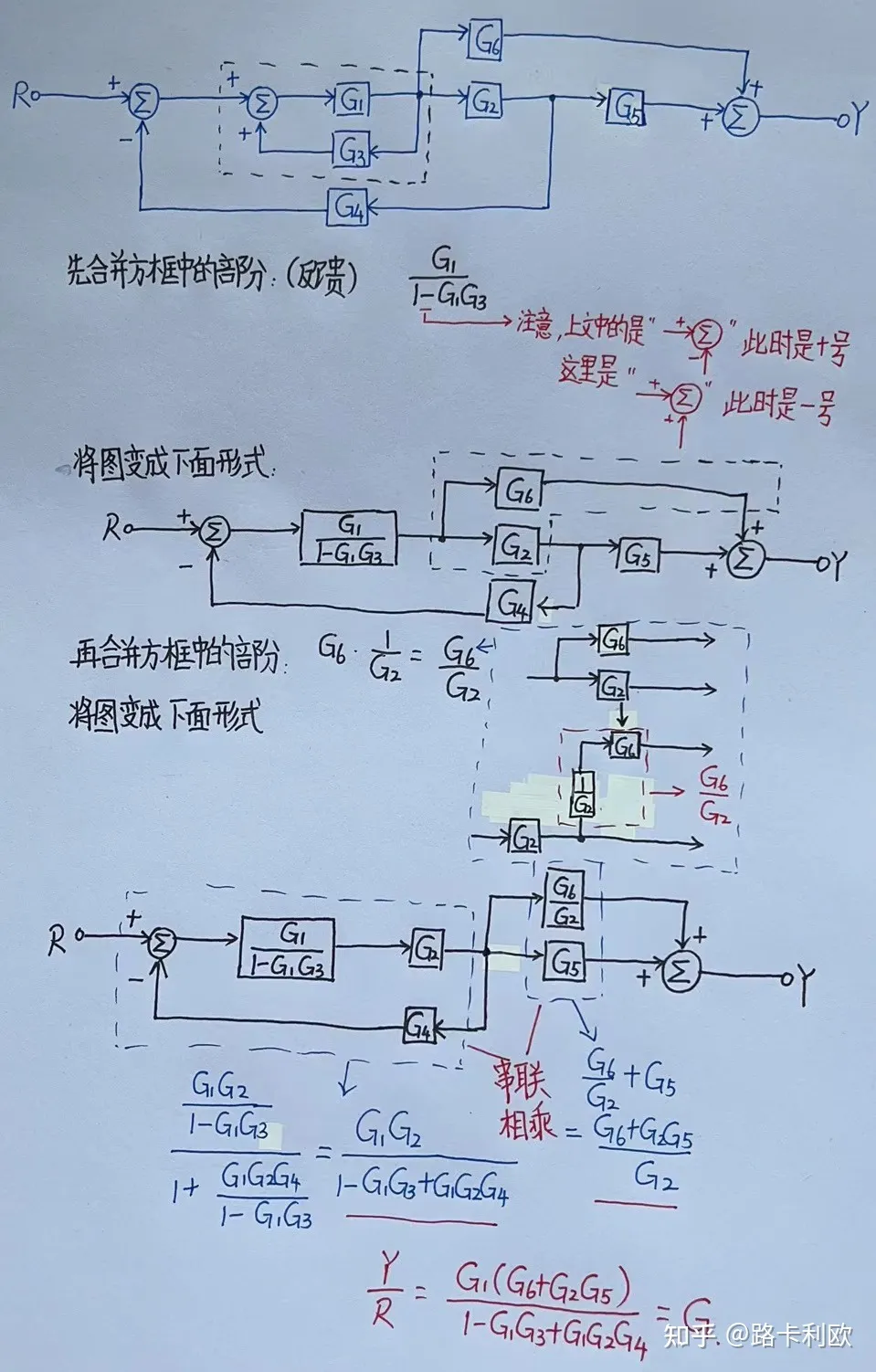

例一.求下图所示的传递函数

例题一详解

例二.求下图所示的传递函数

例题二详解

*此处例题不难，只需要梳理好脉络就行
